Renault Clio. Руководство - часть 107

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка коробки передач

21А

21A-8

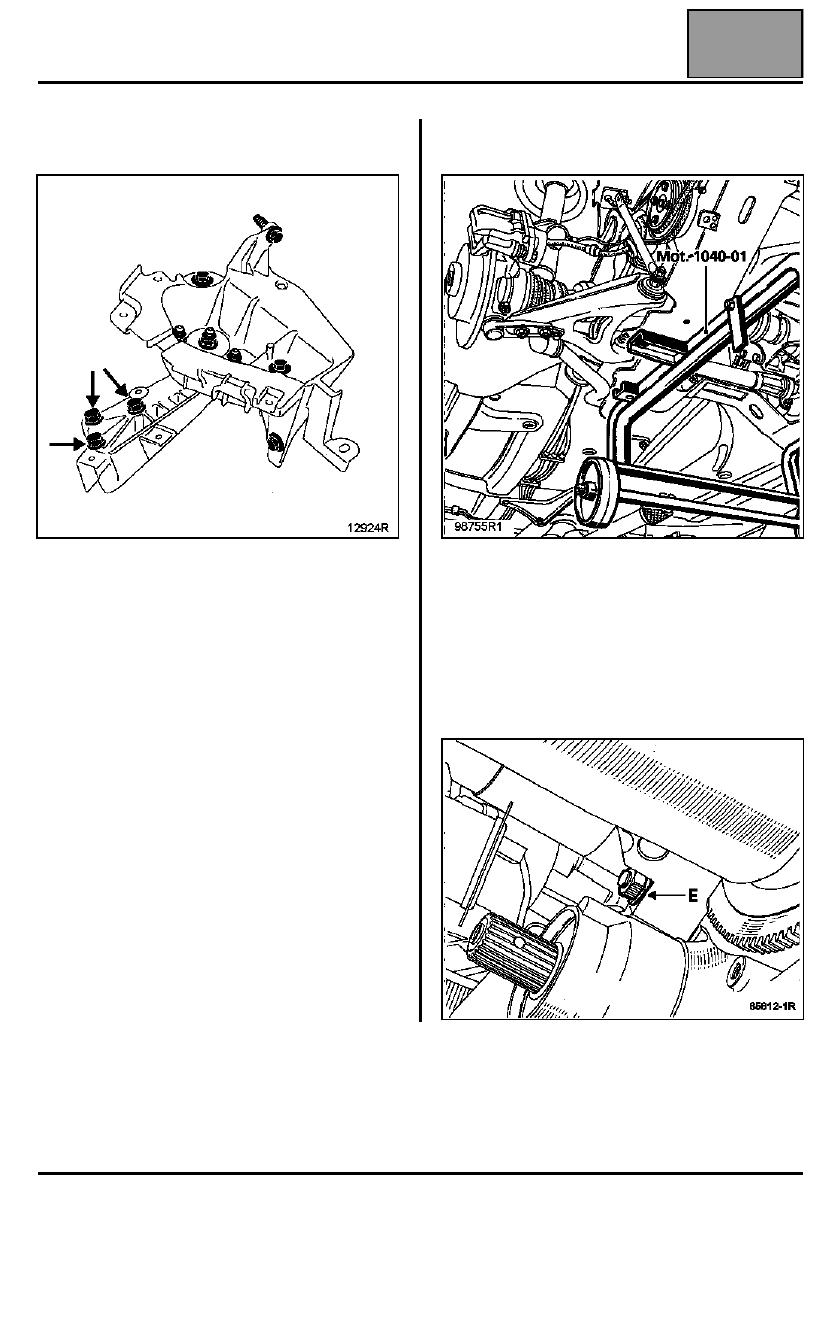

Отверните три болта крепления опоры на картере
коробки передач.

Насколько возможно опустите двигатель.

Снимите:
– последний верхний болт крепления коробки

передач к блоку двигателя,

– бампер.

Установите (Mot. 1040-01) тележку под подрамник
и опустите автомобиль.

Снимите подрамник, вывернув четыре винта
крепления.

Установите опорную стойку под коробку передач,
не приподнимая ее.

Отделите коробку передач от двигателя, для этого
снимите гайку (E) и шпильку крепления коробки
передач к двигателю.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка коробки передач

21А

21A-9

УСТАНОВКА

Нанесите на поверхность скольжения подшипника
выключения сцепления на направляющей втулке и
на рабочие поверхности вилки выключения
сцепления смазку MOLYKOTE BR2.

Заведите вилку под лапки на подшипнике
выключения сцепления.

Соедините коробку передач с двигателем, приняв
меры к тому, чтобы положение двигателя по высоте
при этом не менялось.

Убедитесь в наличии и правильном расположении
установочных втулок, обеспечивающих центровку
относительно друг друга двигателя и коробки
передач.

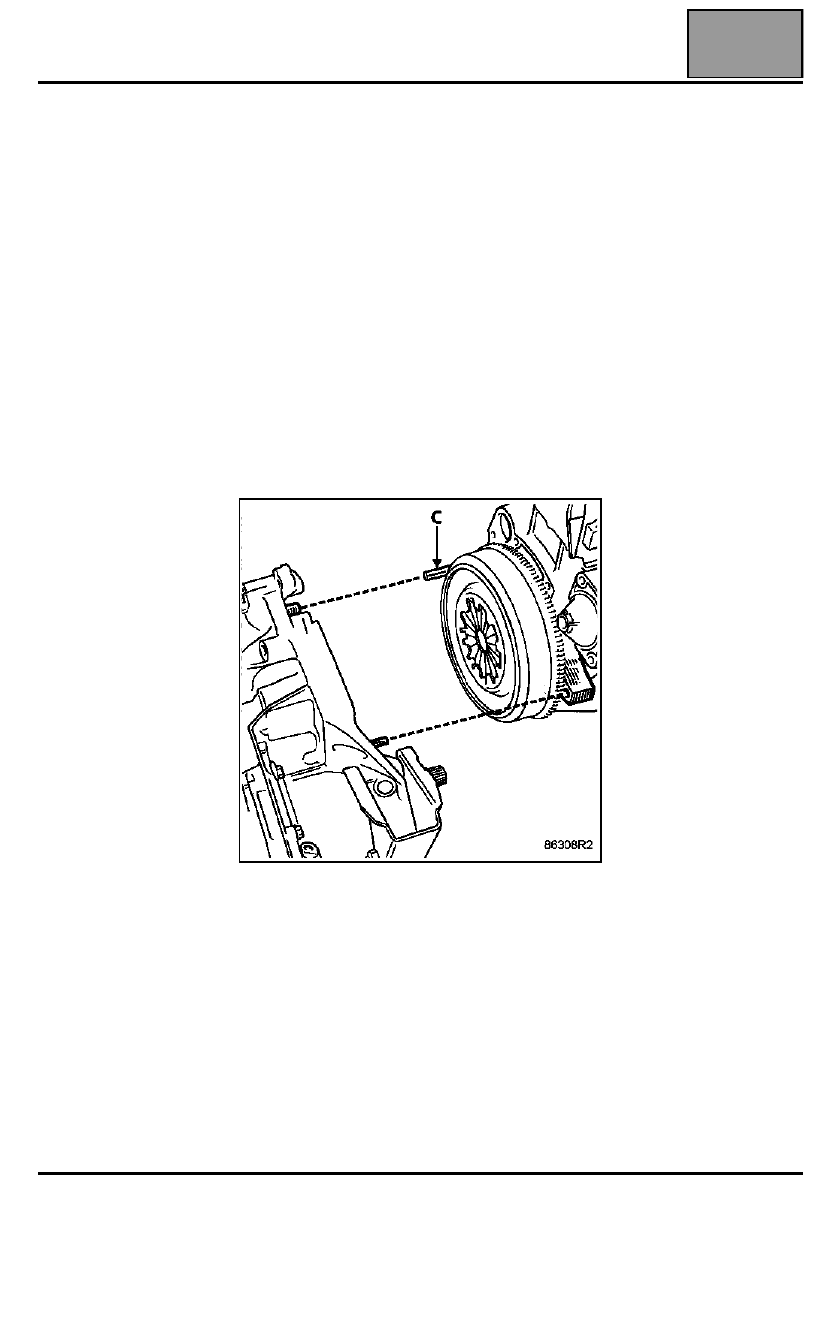

Установка шпильки (С) облегчает сборку.

Установите:
– подрамник,
– рулевой механизм,
– приемную трубу системы выпуска отработавших

газов,

– реактивную тягу.

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ ХОДОВОЙ

ЧАСТИ И ТОРМОЗНОЙ СИСТЕМЫ

07B

07B-11

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ ХОДОВОЙ ЧАСТИ

И ТОРМОЗНОЙ СИСТЕМЫ

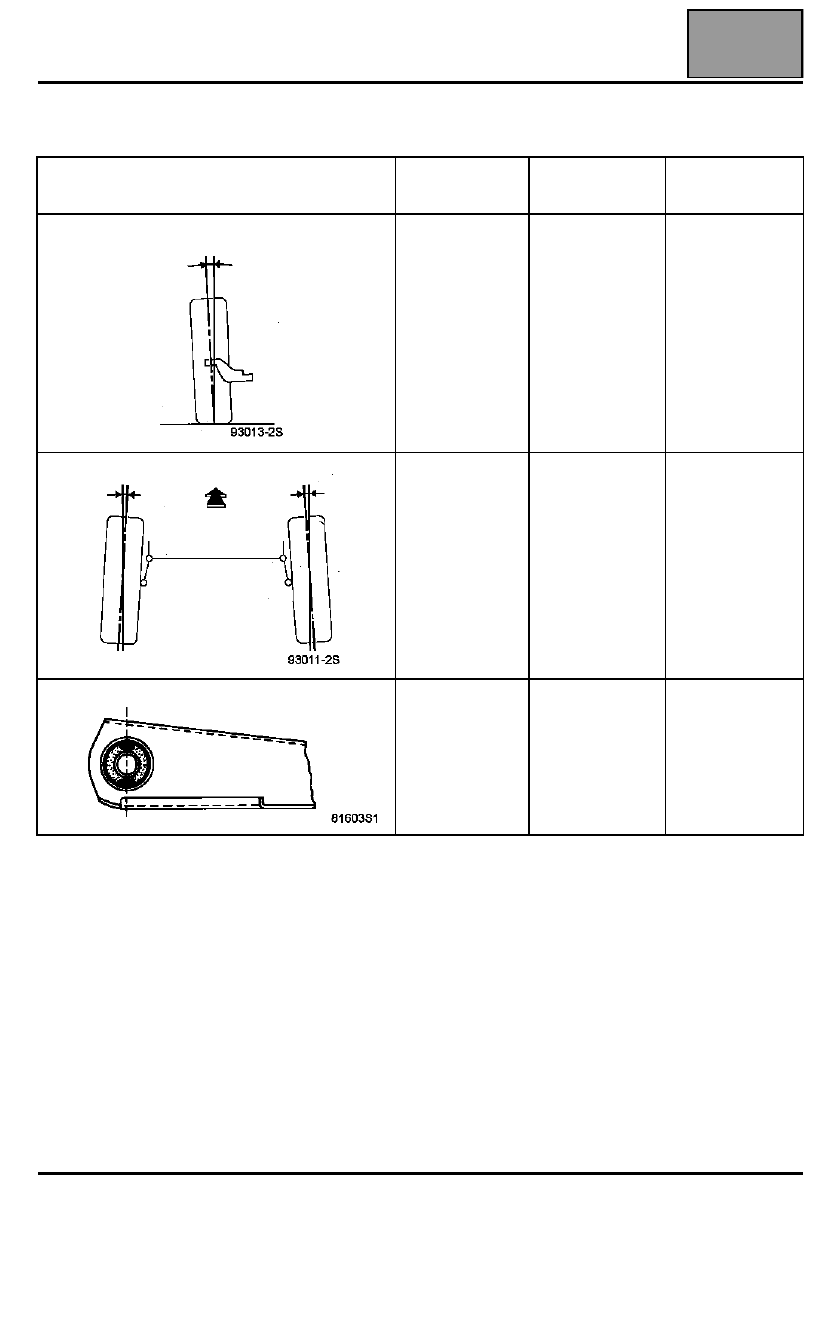

Контрольные значения углов установки задних колес

Седан (LB1R) - хэтчбек (BB1R) - 14-дюймовые колеса - мексиканского производства

- турецкого производства

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ЗАДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

РАЗВАЛ КОЛЕС

0°45' ± 20'

БЕЗ НАГРУЗКИ

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Схождение

0,41' ± 30'

4,3 мм ± 3 мм

БЕЗ НАГРУЗКИ

НЕ

РЕГУЛИРУЕТСЯ

ФИКСАЦИЯ САЙЛЕНТ-БЛОКОВ

-

БЕЗ НАГРУЗКИ

-

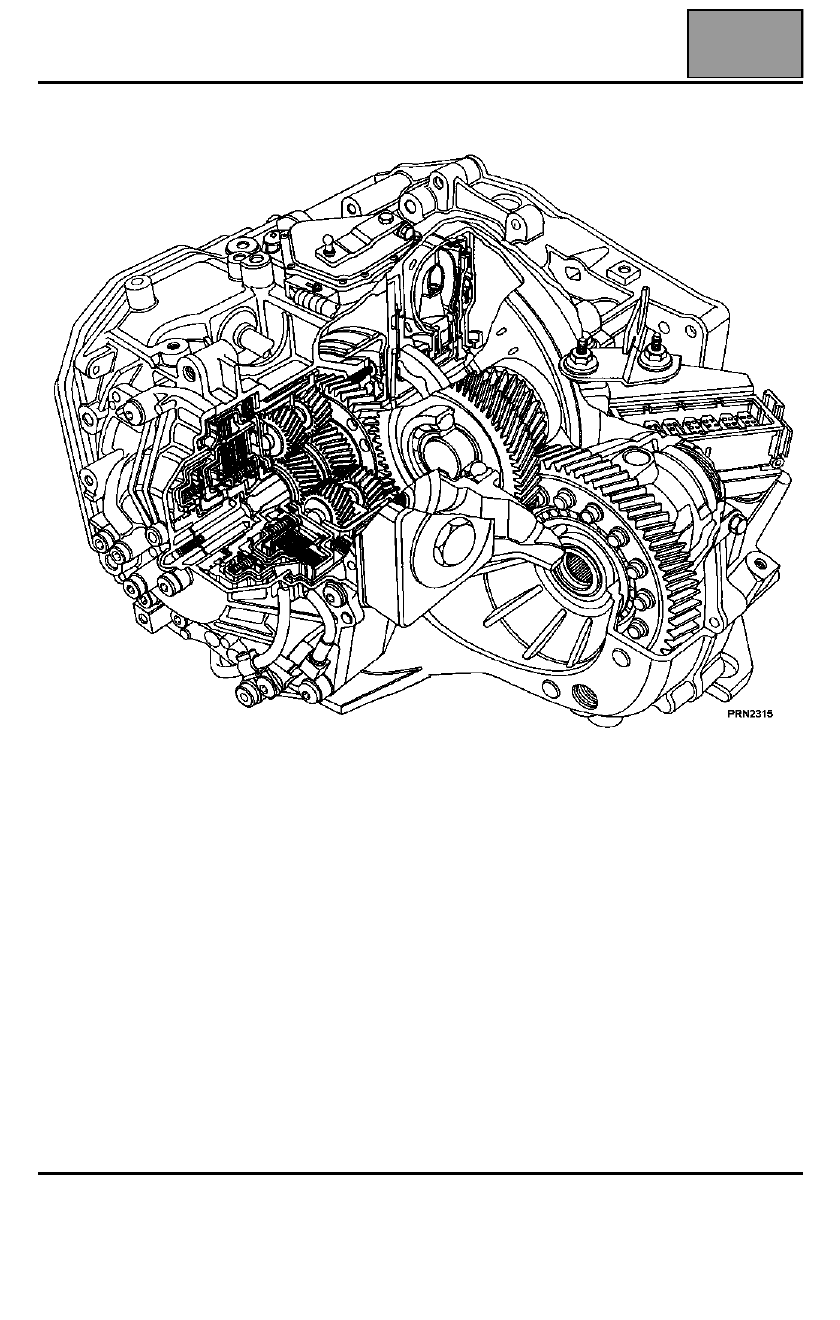

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Вид в разрезе

23А

23A-1

123А

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Вид в разрезе
