КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
Датчик уровня масла
83
83-21
Датчик уровня масла
ПРИНЦИП ДЕЙСТВИЯ

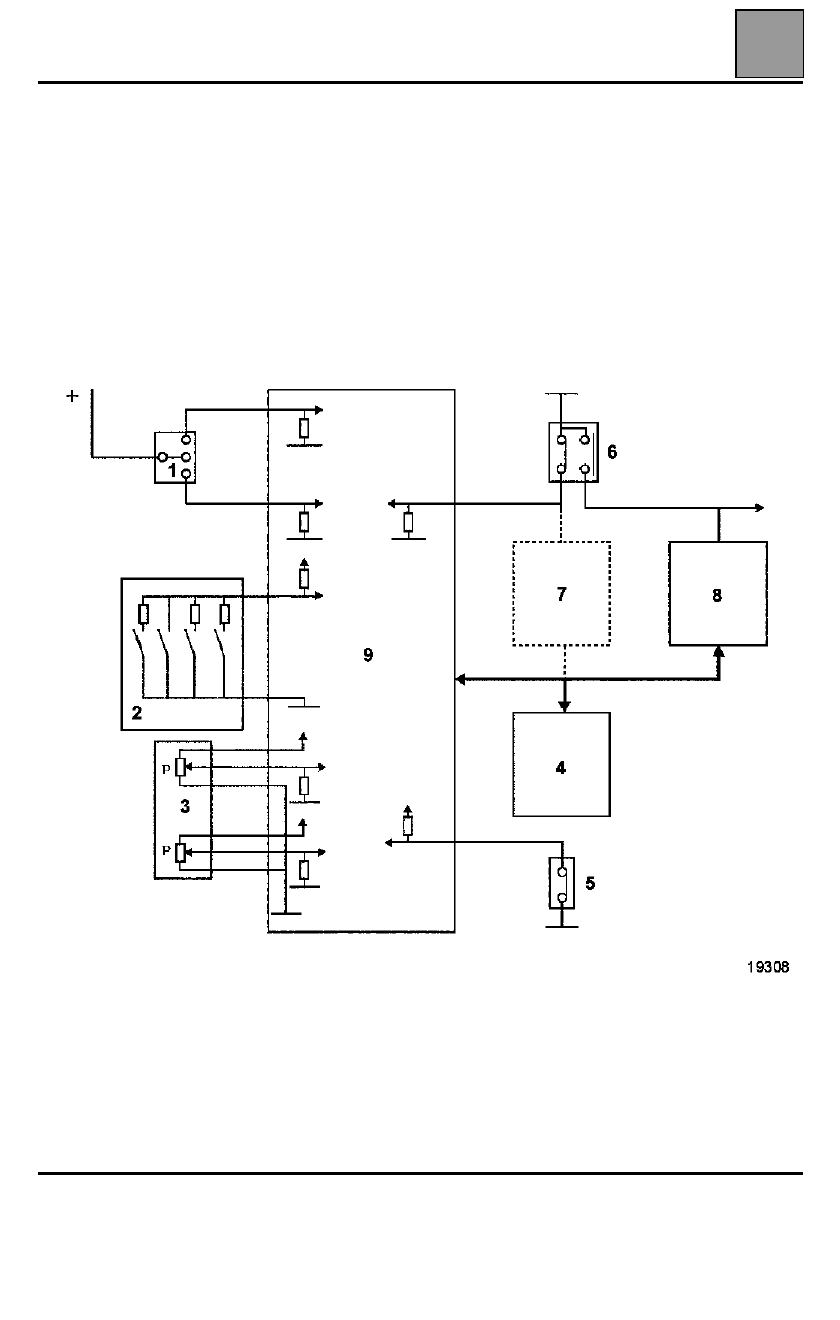

Датчик представляет собой проволоку с высоким
удельным сопротивлением. При протекании тока
через проволоку ее проводимость зависит от того,
погружена ли она в жидкость или находится на
воздухе.
Через определенный промежуток времени
выдается сигнал разности напряжений на выводах
датчика в зависимости от глубины погружения
проволоки. Этот сигнал обрабатывается
электроникой щитка приборов, который управляет
индик ацией уровня масла, а также выводит на
центральный дисплей оповещение
"минимальный уровень масла".
При включении зажигания на центральном дисплее
в течение приблизительно 30 секунд отображается
сообщение "oil ok", а затем дисплей переходит на
отображение счетчиков пробега.
ПРИМЕЧАНИЕ
: при обнаружении короткого
замыкания или обрыва в цепи в процессе
измерения уровня масла дисплей сразу же
переходит на отображение счетчика пробега.
При напряжении аккумуляторной батареи ниже 8 В
значение уровня масла не отображается.
ПРОВЕРКА
Сопротивление датчика (1) должно быть в
пределах 6 - 20 Ом.
Если сопротивление ниже 3 Ом, это указывает на
короткое замыкание в цепи датчика.
Если сопротивление выше 20 Ом, это указывает на
обрыв в цепи датчика.

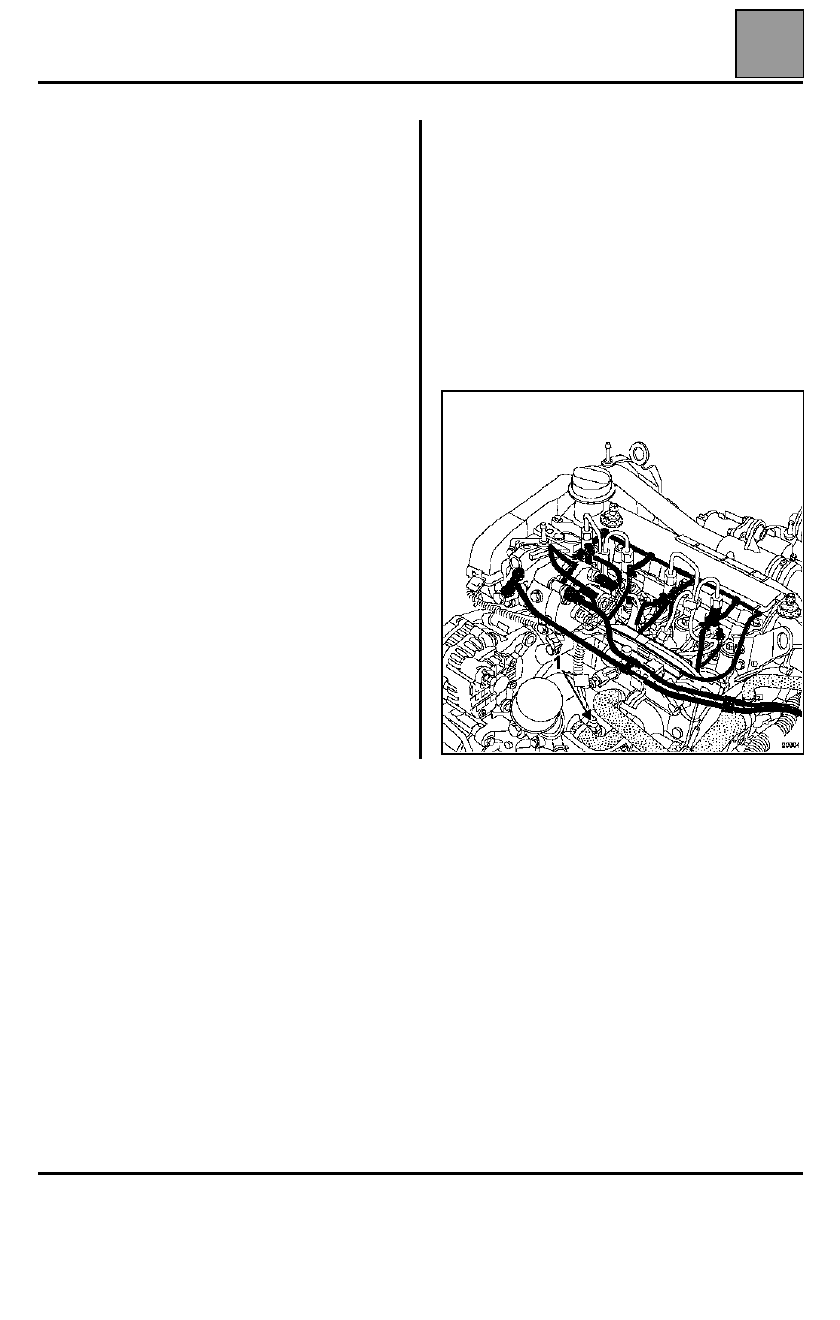

РАСПОЛОЖЕНИЕ
Пример: двигатель K
