КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

83-17

– Пройденное расстояние с момента последнего

обнуления (сброса показаний бортового
компьютера

).

13141h

– Средняя скорость движения с момента

последнего обнуления.

13141j

Это сообщение появляется на дисплее только
после того, как после начала движения автомобиль
пройдет около 400 метров. Под этим сообщением
на дисплее появляются неподвижные черточки.

Средняя скорость рассчитывается делением
пройденного расстояния на время, прошедшее с
момента последнего обнуления.

Точка отсчета времени устанавливается бортовым
компьютером.

– Заданная скорость движения

Если автомобиль оснащен функцией
регулирования или ограничения скорости
движения, на дисплее отображается заданное
значение в км/ч или миль/ч*. Приблизительно
через 15 секунд дисплей возвращается к странице
бортового компьютера

.

13141k

Если данная функция отсутствует, страница
бортового компьютера

блокируется.

При каждом исправлении или изменении заданного
значения данная страница сменяет выбранную
страницу бортового компьютера (см. главу
"Регулятор/ограничитель скорости движения"

).

ВАЖНОЕ ЗАМЕЧАНИЕ:

если на дисплее

бортового компьютера появляются мигающие
символы-тире, это означает, что бортовым
компьютером обнаружена неисправность.
См. "Диагностика"

* На модификации для Великобритании.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

83-18

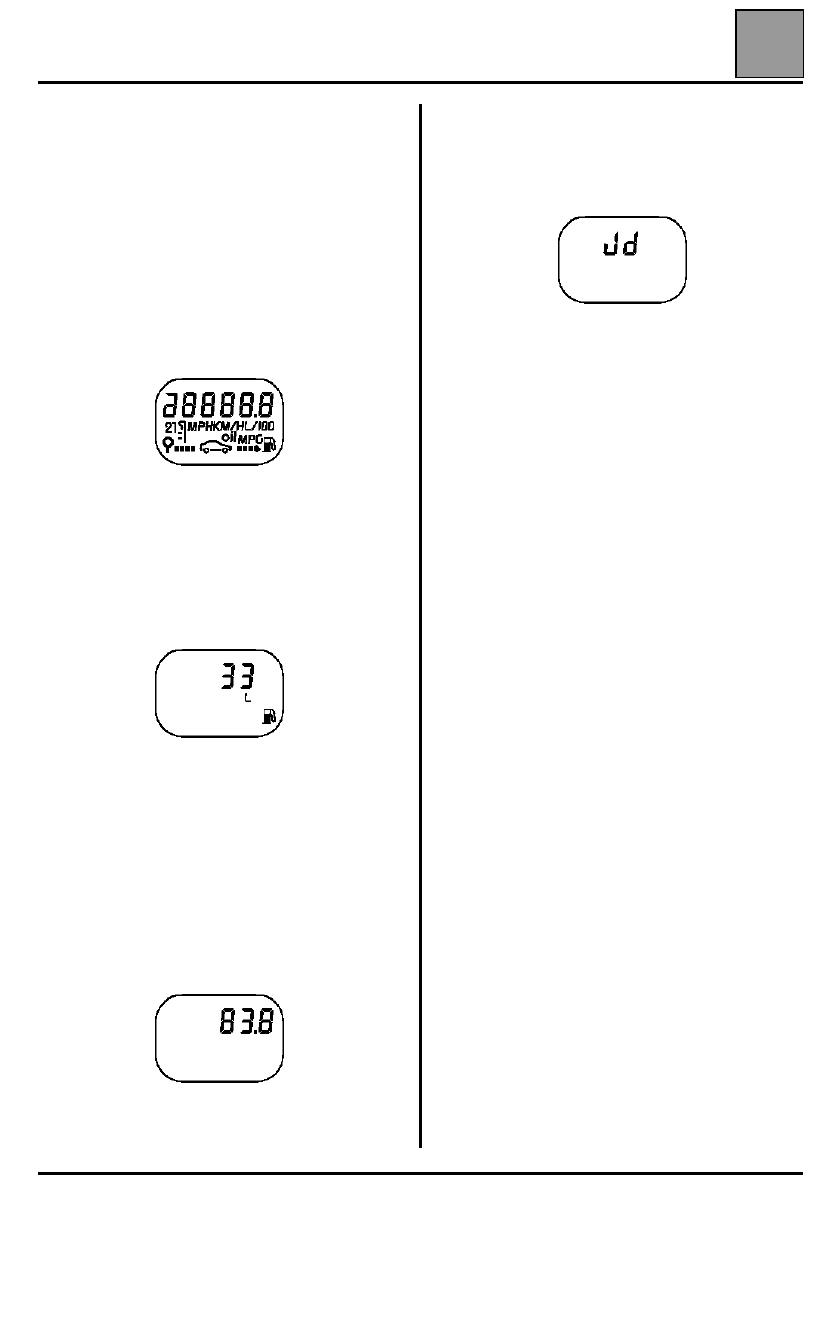

ДИАГНОСТИКА

Чтобы войти в режим диагностики, нажмите и
удерживайте кнопку "ADAC" (управление выводом
данных на дисплей бортового компьютера) на
торце рычага переключателя стеклоочистителя и
включите зажигание, не запуская двигатель.

– Загораются все сигнальные лампы, а стрелки

четырех стрелочных индикаторов начинают
прерывисто перемещаться.

– На дисплей выводится индикация проверки

жидкокристаллического дисплея

13141l

Все сегменты дисплея должны высвечиваться.

Для перехода к следующей проверке нажмите на
кнопку "ADAC" (управление выводом данных на
дисплей бортового компьютера).

– Включится тест остатка топлива в баке.

13141m

Показание должно соответствовать количеству
топлива, остающегося в баке в литрах (даже на
модификации для Великобритании).

Для перехода к следующей проверке нажмите на
кнопку "ADAC" (управление выводом данных на
дисплей бортового компьютера).

– На дисплей выводится индикация проверки

расхода топлива

 в литрах/час (при работающем

двигателе).

13141c

При работающем двигателе на дисплее должно
отображаться какое-либо показание.

Для перехода к следующей проверке нажмите на
кнопку "ADAC" (управление выводом данных на
дисплей бортового компьютера).

– Отображение запомненных неисправностей.

13141o

Если отображается буква "t" это указывает на
ошибку сигнала "впрыск", регистрировавшуюся
в течение не менее 4 секунд.

Если отображается буква "J", это указывает на
неисправность датчика уровня топлива
(отсоединен более чем на 100 секунд).
Сопротивление датчика должно быть в пределах 5
- 350 Ом.

Если отображается буква "d", это указывает на
обнаружение ошибки сигнала "впрыск".

Если отображается буква "h", это указывает на
обнаружение неисправности датчика уровня
масла. Сопротивление датчика должно быть в
пределах 6 - 20 Ом.

Если на дисплее высвечивается только символы-
тире, это указывает на отсутствие неисправностей.

Нажатие на кнопку "RAZ" (обнуление) позволяет
выйти из режима чтения диагностических
сообщений и удалить запомненные неисправности.

ВАЖНОЕ ЗАМЕЧАНИЕ
– Бортовой компьютер сигнализирует о наличии

неисправности с помощью символов-тире.

– При отсутствии сигналов от ЭБУ системы

впрыска по мультиплексной сети на дисплее не
отображается индикация пробега, текущего
расхода топлива и запаса хода по топливу.

– При отсутствии сигналов от ЭБУ АБС по

мультиплексной сети на дисплее не
отображается индикация пробега и пробега до
очередной замены масла.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

83-19

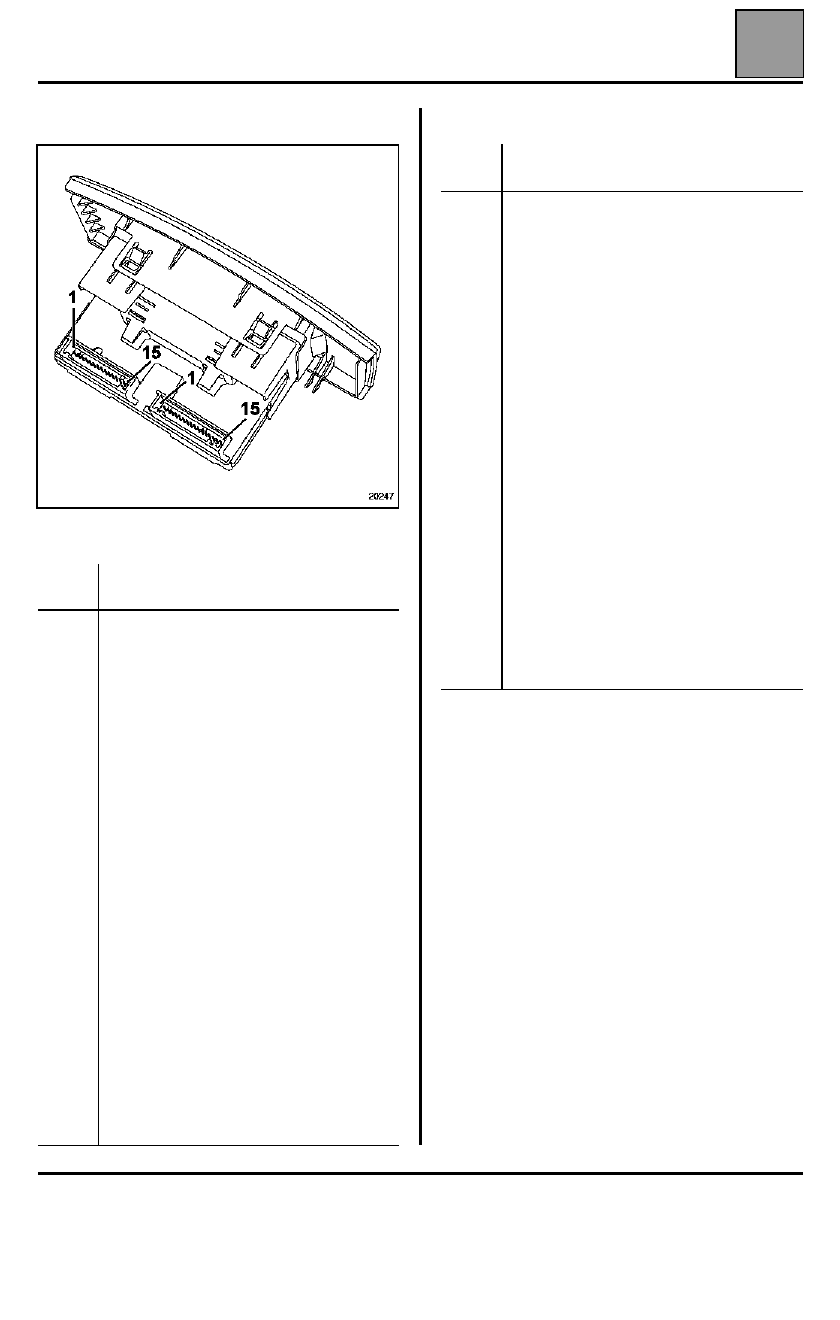

Дисплей

НАЗНАЧЕНИЕ КОНТАКТОВ

15-контакный разъем красного цвета

15-контактный разъем серого цвета

Кон-
такт

Назначение

1

Не используется

2

Не используется

3

Не используется

4

Не используется

5

Не используется

6

Не используется

7

Не используется

8

Не используется

9

Цепь управления аудиоустановкой
(контакт B1)

10

Цепь управление аудиоустановкой
(контакт A3)

11

Цепь управления аудиоустановкой
(контакт B2)

12

Цепь управления аудиоустановкой
(контакт B3)

13

Цепь управления аудиоустановкой
(контакт A2)

14

Цепь управления аудиоустановкой
(контакт A1)

15

Не используется

Кон-

такт

Назначение

1

Наружная температура

2

Наружная температура

3

Не используется

4

Не используется

5

"Масса"

6

Освещение

7

Электропитание, освещение

8

"+" потребителей электроэнергии

9

"+" аккумуляторной батареи

10

Выход датчика наружной температуры

11

"Масса" (аудиоустановка, контакт 6)

12

Информация о включении
аудиоустановки (аудиоустановки
контакт 5

)

13

Цепь аудиоустановки (контакт A1)

14

Соединение с аудиоустановкой
(контакт A5)

15

Соединение с аудиоустановкой
(контакт 3)

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня топлива

83

83-20

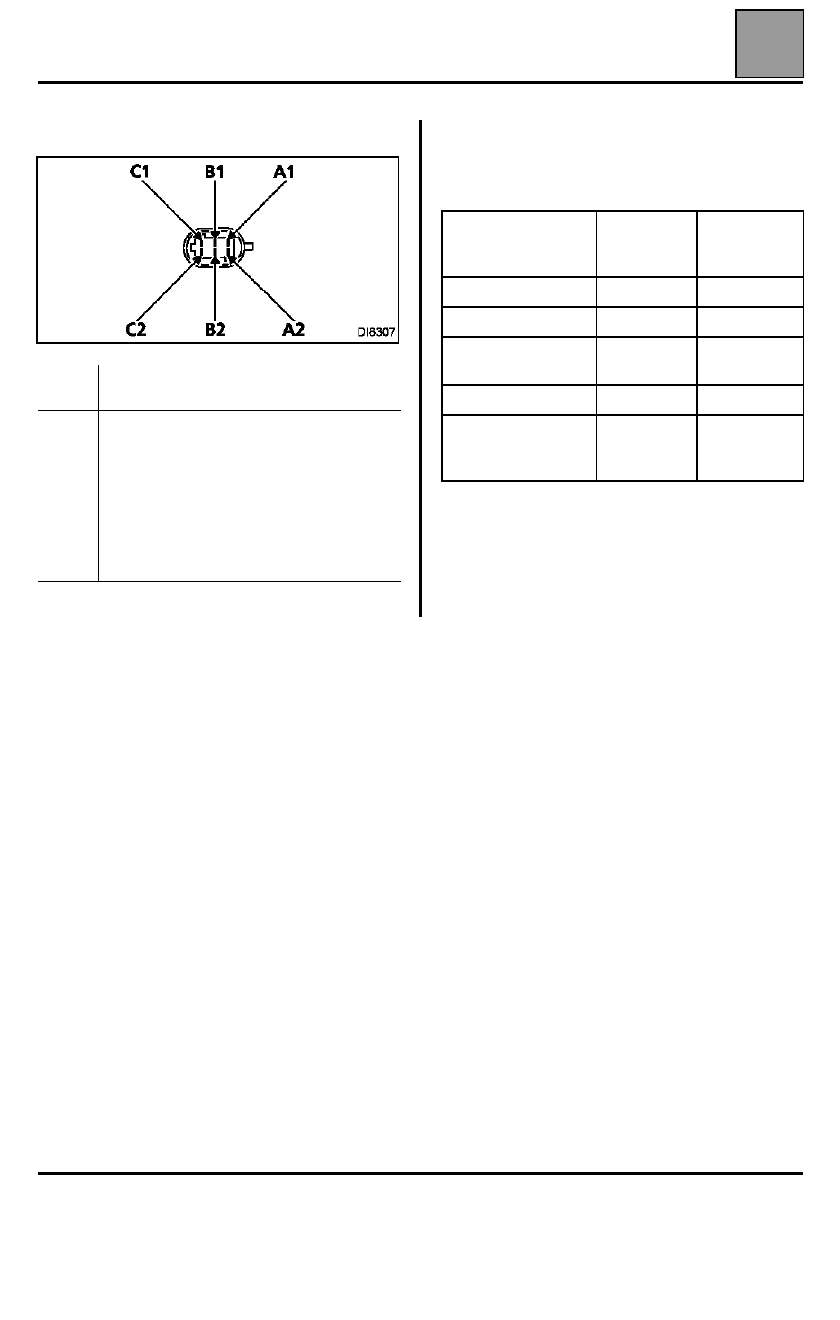

Датчик уровня топлива

ПОДКЛЮЧЕНИЕ

ПРИМЕЧАНИЕ

: снятие/установка, см. раздел 19.

Проверка

Убедитесь в изменении сопротивления датчика при
перемещении поплавка.

ПРИМЕЧАНИЕ

: все приведенные значения

являются справочными.

Кон-
такт

Назначение

А1

Сигнал от датчика уровня топлива

А2

Не используется

B1

"-" датчика уровня топлива

B2

Не используется

C1

"+" топливного насоса

C2

"-" топливного насоса

Уровень топлива

Сопротив-

ление,
Ом (Ω

Ω

Ω

Ω)

Количество
топлива (+/-

5 литров)

Полный бак

15 ±

±

±

± 5

51

Бак заполнен на 3/4

87,5 ±

±

±

± 10

39,75

Бак заполнен
наполовину

155 ±

±

±

± 10

28,5

Бак заполнен на 1/4

222,5 ±

±

±

± 10

17,25

Топливный бак
пустой (аварийный
остаток)

290 ±

±

±

± 10

6
