5.16

Поверните патрон лампы 5/6 на четверть

оборота  против  часовой  стрелки,  затем

снимите лампу, потянув ее вверх.

фонари заднего хода 6
Тип лампы: W16W.

Задний противотуманный фонарь 5
Тип лампы: P21W.

Огни заднего хода / Задний

противотуманный фонарь.

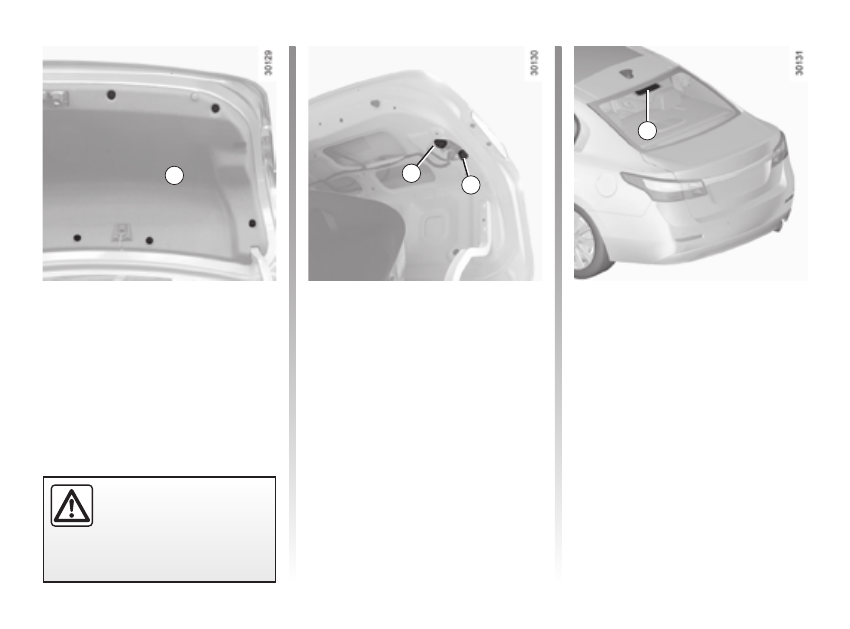

С помощью плоской отвертки освободите

защелку  с  внутренней  стороны  крышки

багажного  отделения,  затем  потяните

обивку A назад.
Примечание:  тяните  назад  осторожно,

чтобы не сломать обивку A.

ЗАДНИЕ И бОКОВыЕ фОНАРИ: замена ламп

(2/3)

6

Третий светодиодный стоп-

сигнал 7

Обратитесь на сервисную станцию ком-

пании-производителя.

7

Лампы находятся под давле-

нием и могут взорваться при

замене.
Это  может  стать  причиной

травмы.

5

6

A

5.17

ЗАДНИЕ И бОКОВыЕ фОНАРИ: замена ламп

(3/3)

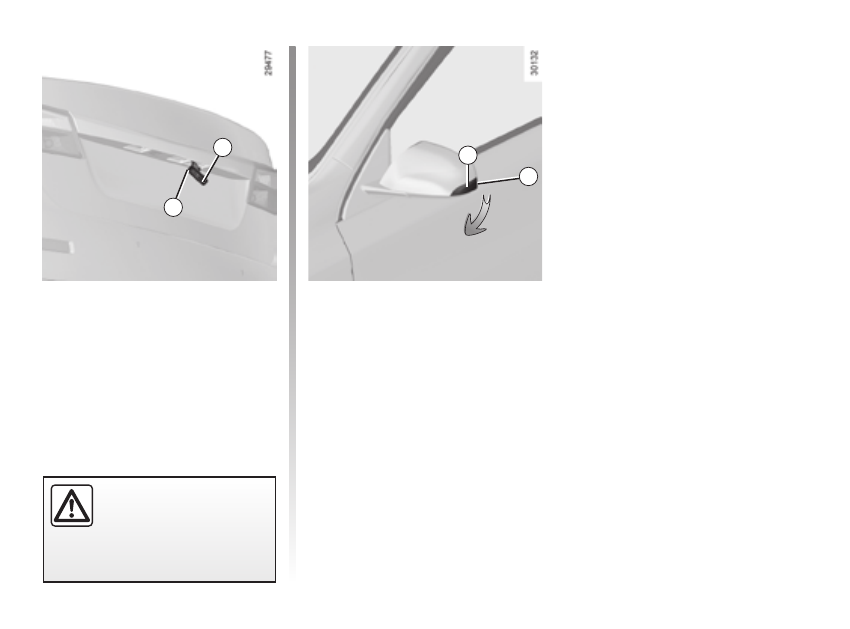

боковые повторители

указателя поворота 10

Отсоедините повторитель указателя по-

ворота 10 (при помощи инструмента типа

отвертки с плоским лезвием, установлен-

ным  в  положение B  так,  чтобы  извлечь

указатель  поворота  в  сторону  передней

части автомобиля).
Поверните  патрон  на  четверть  оборота,

чтобы извлечь лампу.
Тип лампы: WY5W.

фонарь освещения номерного

знака 8

Отсоедините  фонарь 8,  нажав  на

язычок 9  инструментом  типа  отвертки  с

плоским лезвием.
Замените лампу.
Тип лампы: W5W.

8

9

10

B

Лампы находятся под давле-

нием и могут взорваться при

замене.
Это  может  стать  причиной

травмы.

5.18

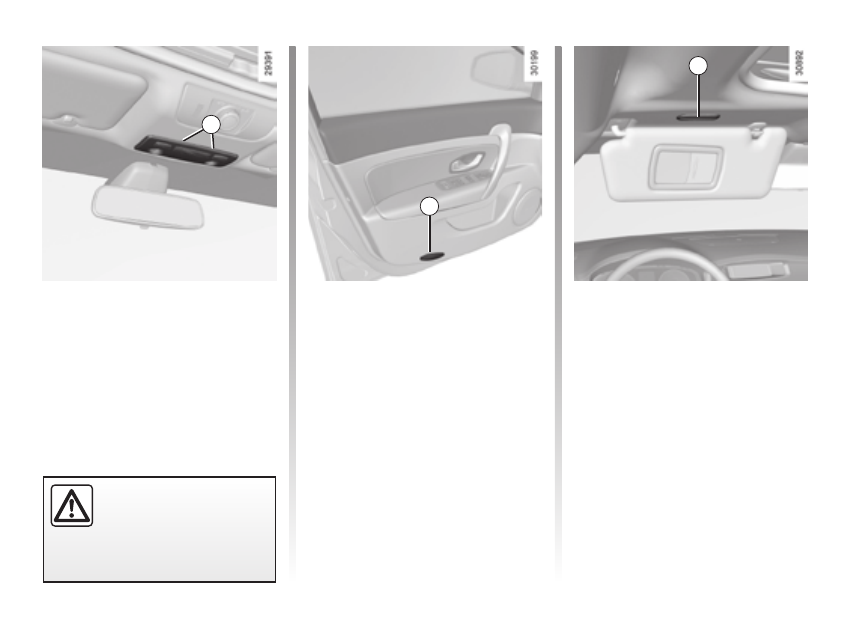

Плафон

Отсоедините рассеиватель 1 с помощью

инструмента типа отвертки с плоским лез-

вием, установив его под плафон.
Извлеките соответствующую лампу.
Тип лампы: W5W.

Лампы находятся под давле-

нием и могут взорваться при

замене.
Это  может  стать  причиной

травмы.

ОСВЕЩЕНИЕ САлОНА: замена ламп

(1/3)

фонари подсветки в передних

дверях

Отсоедините  фонарь 2  с  помощью  ин-

струмента типа отвертки с плоским лез-

вием,  установив  его  под  фонарем  под-

светки в передней двери с обеих сторон.
Когда Вы пользуетесь инструментом, за-

кройте  отражатель  куском  ткани,  чтобы

избежать повреждений.
Тип лампы: W5W.

2

1

фонарь подсветки зеркала на

противосолнечном козырьке 3

Отсоедините крышку фонаря с помощью

инструмента типа отвертки с плоским лез-

вием, установив его под крышку.
Закройте зеркало куском ткани, чтобы из-

бежать повреждений.
Замените лампу.
Тип лампы: W5W.

3

5.19

фонарь освещения багажного

отделения

Отсоедините  фонарь  багажного  отделе-

ния 5  с  помощью  инструмента  типа  от-

вертки с плоским лезвием, установив его

под фонарем с левой стороны.

Разъедините разъем фонаря.
Нажмите на фиксатор 6, чтобы отсоеди-

нить рассеиватель 8 и получить доступ к

лампе 7.
Тип лампы: W5W.

ОСВЕЩЕНИЕ САлОНА: замена ламп

(2/3)

5

6

7

8

Лампы находятся под давле-

нием и могут взорваться при

замене.
Это  может  стать  причиной

травмы.

фонарь освещения вещевого

ящика 4

Обратитесь на сервисную станцию ком-

пании-производителя.

4
