5.12

Доступ  к  лампам  затруднен  (требуется

снятие  частей  кузова  или механических

агрегатов), и имеется опасность получе-

ния травм при выполнении работ. Поэтому

мы  Вам  рекомендуем

обращаться  для

замены  ламп  на  сервисную  станцию

компании-производителя.

Передние габаритные огни

Поверните крышку B на четверть оборота

против  часовой  стрелки,  затем  освобо-

дите от защелок патрон лампы 4, потянув

его вверх, и извлеките лампу.
Тип ламп: W5W.

Указатель поворота

Обратитесь на сервисную станцию ком-

пании-производителя.

фАРы С ГАлОГЕННымИ лАмПАмИ: замена ламп

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Это  может  стать  причиной

травмы.

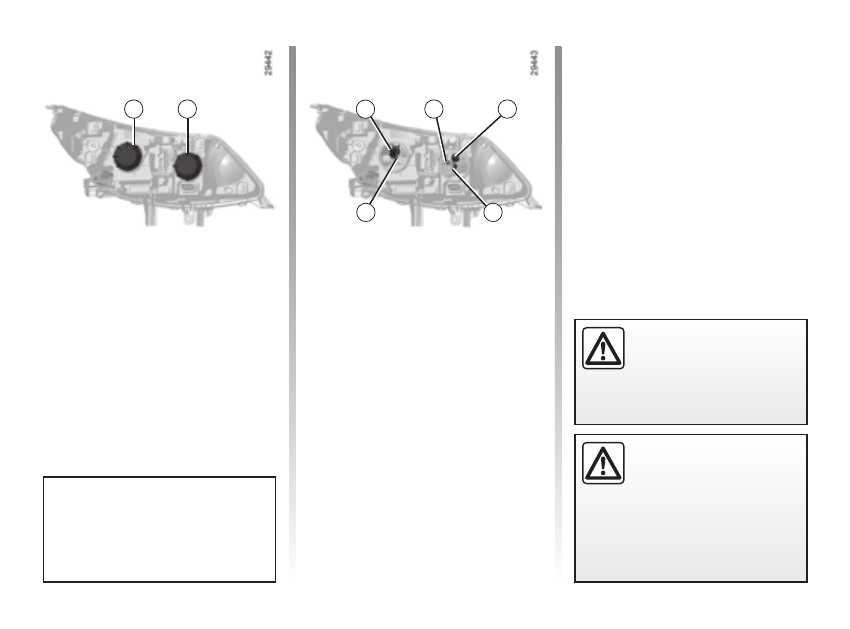

Дальний/ближний свет фар

Поверните крышку A или B на четверть

оборота  против  часовой  стрелки,  затем

разъедините разъем 1 или 3.

Освободите защелку 2 или 5, надавив на

нее, затем снимите патрон лампы.

Замените лампу.
Тип  ламп:  обязательно  используйте

лампы,  не  излучающие  ультрафиолето-

вых  лучей,  мощностью  55  Вт,  чтобы  не

повредить стекло фар из поликарбоната.
фары ближнего света 1 → H7

фары дальнего света 3 → H1
Не  касайтесь  стекла  лампы  руками.

Держите лампу за цоколь.

Заменив лампу, проследите за правиль-

ной установкой крышки.

Будьте  осторожны  при  вы-

полнении работ вблизи дви-

гателя:  он  может  быть  горя-

чим.  А  также  помните,  что

вентилятор  системы  охлаждения

может включиться в любой момент.
Это может стать причиной травмы.

A

B

В  соответствии  с  действующим  за-

конодательством  и  из  предосторож-

ности  приобретите  на  сервисной

станции компании-производителя за-

пасной  набор  с  комплектом  ламп  и

предохранителей.

1

5

2

3

4

5.13

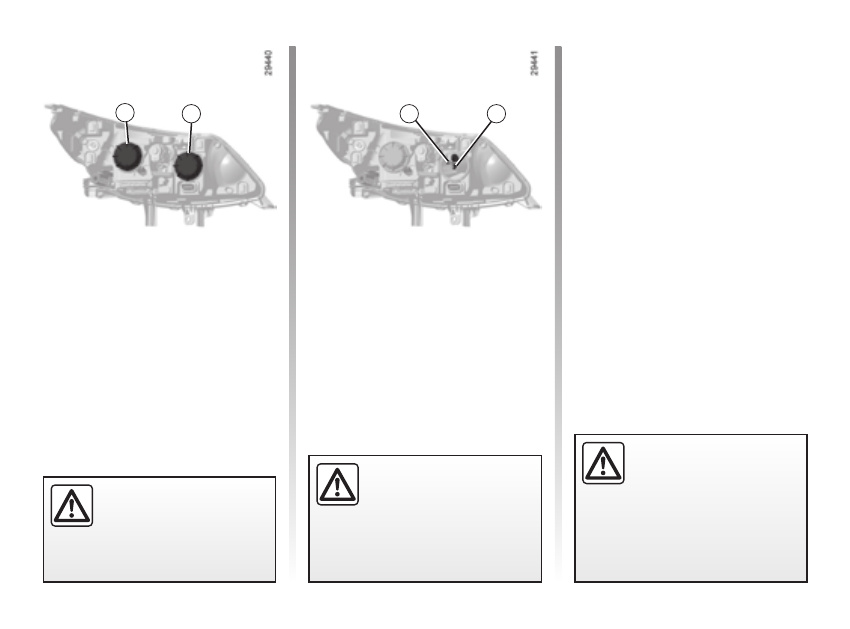

Дальний свет фар

Поверните  крышку  B  на  четверть  обо-

рота против часовой стрелки, затем разъ-

едините разъем. Освободите защелку 1,

надавив  на  нее,  затем  снимите  патрон

лампы.

Замените лампу.

Тип лампы: H1

Не касайтесь стекла лампы руками.

После  замены  лампы  установите  на

место крышку.

Передние габаритные огни

Поверните крышку B на четверть оборона

против  часовой  стрелки,  затем  освобо-

дите от защелок патрон лампы 2, потянув

его вверх, и извлеките лампу.

Тип лампы: W5W.

Указатели поворотов

Обратитесь на сервисную станцию ком-

пании-производителя.

Очистка фар

В фарах установлено стекло из поликар-

боната, очищайте его мягкой тканью или

губкой.

Если  этого  недостаточно,  используйте

мягкую ткань или губку с легким водным

раствором  мыла.  В  завершение

осто-

рожно  протрите  стекла  сухой  мягкой

тканью.

Во  всех  случаях  использова-

ние  моющих  средств,  содержащих

спирт, запрещено.

фАРы С КСЕНОНОВымИ лАмПАмИ: замена ламп

Ввиду  необходимости  снимать  приборы

(аккумуляторная батарея, ее держатель),

мы  рекомендуем  Вам  производить

замену  ламп  на  сервисной  станции

компании-производителя.

фары ближнего света A

Ни в коем случае не снимайте крышку

A. Опасность возгорания.

Установка  этого  устройства

требует  особой  технологии

выполнения  работ,

поэтому

запрещается  устанавли-

вать  фары  с  ксеноновыми  лам-

пами на те автомобили, на которые

их установка не предусмотрена.

1

2

Из-за риска получения травм

при  работе  с  устройствами

под  высоким  напряжением

замена  ламп  этого  типа

должна производиться на сервисной

станции компании-производителя.

Будьте  осторожны  при  вы-

полнении работ вблизи дви-

гателя:  он  может  быть  горя-

чим.  А  также  помните,  что

вентилятор  системы  охлаждения

может включиться в любой момент.
Это может стать причиной травмы.

A

B

5.14

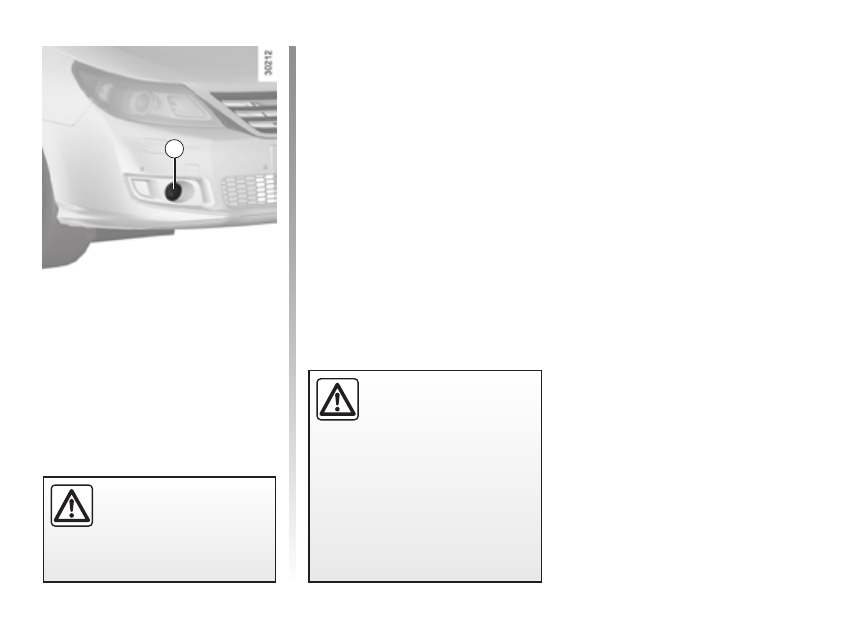

фАРы: противотуманные фары, дополнительные фары

Задний противотуманный

фонарь

См. раздел «Задние и боковые фонари:

замена ламп» в главе 5.

Дополнительные фары

Если Вы хотите установить на Ваш авто-

мобиль противотуманные фары или про-

жекторные фары, обратитесь на сервис-

ную станцию компании-производителя.

Любые  работы  (или  внесе-

ние  изменений)  с  электро-

оборудованием  должны  вы-

полняться  на  сервисной

станции  компании-производителя.

Неправильное  подключение  может

привести к выходу из строя электроо-

борудования (провода, оборудование,

в частности, генератор). Кроме того,

сервисная  станция  компании-произ-

водителя располагает необходимыми

комплектующими для доработки элек-

трооборудования.

1

Противотуманные фары 1

Замена ламп
Обратитесь на сервисную станцию ком-

пании-производителя.

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Это  может  стать  причиной

травмы.

5.15

Светодиодный стоп-сигнал 4

Обратитесь на сервисную станцию ком-

пании-производителя.

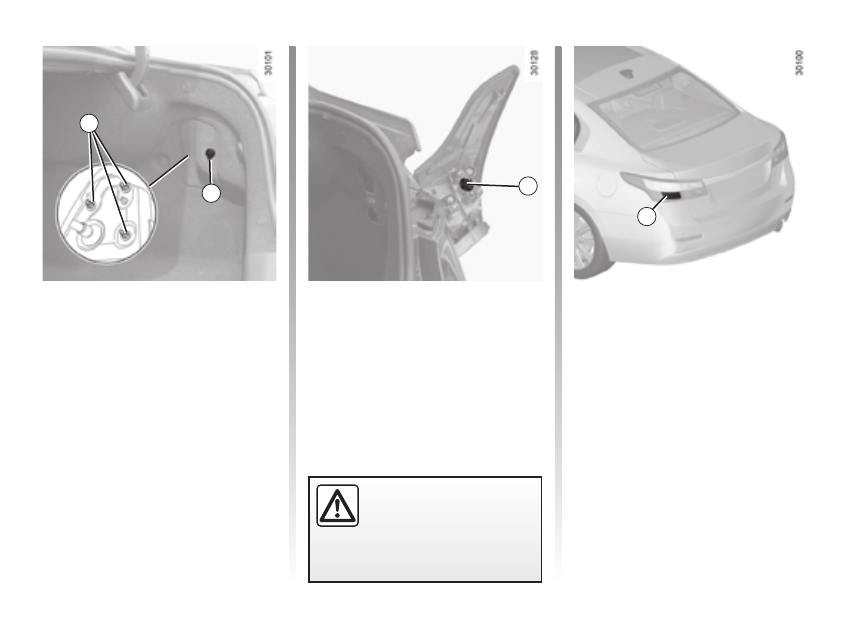

ЗАДНИЕ И бОКОВыЕ фОНАРИ: замена ламп

(1/3)

2

3

Поверните  патрон  лампы 3  на  четверть

оборота  против  часовой  стрелки,  затем

таким же образом поверните лампу, нада-

вив на нее сверху.
Тип лампы: PY21W.

Указатели поворотов

Снимите  крышку  люка  доступа  к  фона-

рям,  вывернув  крепление 2  со  стороны

багажного отделения. Отверните гайки 1,

высвободите блок-фару, потяните и сни-

мите ее.

Лампы находятся под давле-

нием и могут взорваться при

замене.
Это  может  стать  причиной

травмы.

4

1
