ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Двигатель - Коробка передач

10

10-5

С правой стороны

Снимите:
– шаровый шарнир рулевой тяги при помощи

приспособления T. Av. 476;

– датчик АБС (если установлен);
– верхний болт нижнего конца амортизатора и

отверните нижний болт.

Поверните поворотный кулак и отсоедините
приводной вал.

С левой стороны

Снимите:
– два болта крепления суппорта тормозного

механизма, затем зафиксируйте его на пружине
амортизатора;

– датчик АБС (если установлен);
– шаровый шарнир наконечника рулевой тяги с

помощью съемника T. Av. 476;

– болты крепления защитного чехла приводного

вала;

– болт нижнего шарового шарнира;
– два болта нижнего конца амортизатора;
– блок ступицы в сборе с приводным валом.

Обеспечьте защиту шарнира типа "трипод" от
повреждений.

Снимите:

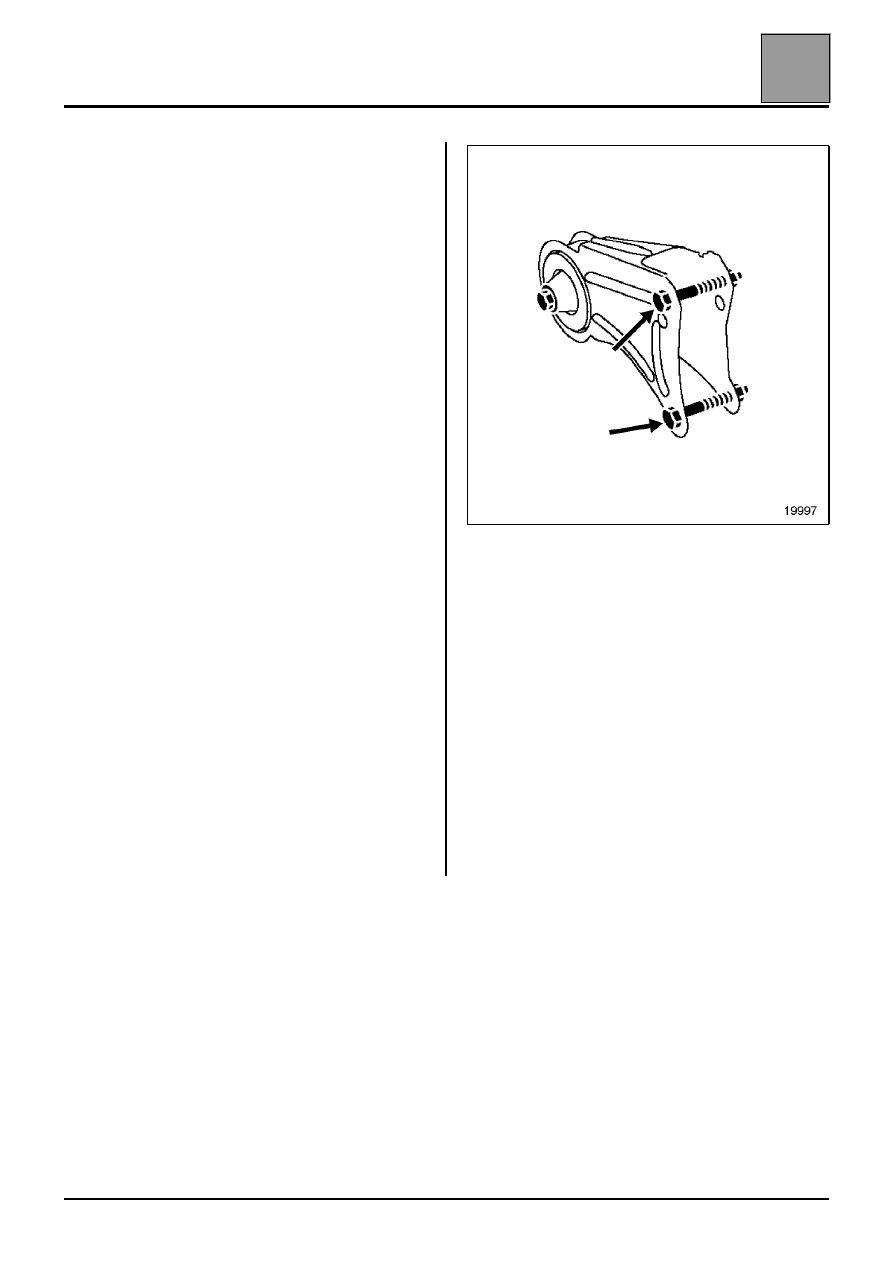

– болт крепления задней опоры коробки передач;

– впускной воздушный патрубок, а также узел

воздушного фильтра.

Отсоедините:
– верхние патрубки на радиаторе;
– разъемы блока электровентиляторов;
– трубопроводы, а также разъем на абсорбере;
– трубопровод рекуперации паров бензина на

впускном коллекторе, а затем снимите его.

Снимите трубопроводы кондиционера к
компрессору и конденсатору системы
кондиционирования воздуха.

ПРИМЕЧАНИЕ! Обязательно установите заглушки
на трубопроводы, на компрессор и на конденсатор
системы кондиционирования воздуха во избежание
попадания влаги внутрь контура.

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Двигатель - Коробка передач

10

10-6

Снимите:
– нижние болты крепления радиатора, затем

выньте комплект элементов системы охлаждения
через низ;

– крепление массовой шины (1);
– держатель ЭБУ (2).

Отсоедините:
– разъемы (3);

– разъемы фар, а также разъем повторителя

указателя поворота на правом крыле;

– разъем звукового сигнала.

Отсоедините держатель жгута проводов (на
передней поперечине), затем отсоедините трос
системы открывания капота.

Снимите:
– крепления (4) правого крыла;

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Двигатель - Коробка передач

10

10-7

– два держателя крепления бампера (5);
– крепления (6) передней панели кузова и

вытащите ее, немного отведя правое крыло.

Отсоедините:
– нижний патрубок на расширительном бачке;
– вакуумную трубку вакуумного усилителя

тормозов;

– шланги отопителя;
– разъем коробки передач (7);
– топливопровод (8);
– разъем (1) верхнего кислородного датчика;

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Двигатель - Коробка передач

10

10-8

– разъем (2) нижнего кислородного датчика.

Снимите:
– крепления тепловой защиты (B), затем

отсоедините жгут проводов кислородного
датчика и отведите его по направлению к
двигателю;

– крепления (3) стабилизатора поперечной

устойчивости;

– крепление (4) коммутационного блока в

моторном отсеке, затем отсоедините держатель
плавких предохранителей и держатель реле (5) и
разъедините разъем (6);

– провода на "массу" на коробке передач и левый

лонжерон;

– крепления катушки зажигания и отсоедините ее;
– капот.

Установите цеховой подъемный кран.

Приподнимите двигатель и коробку передач в
сборе с тали.
