Renault Fluence (2009 год). Руководство - часть 45

Jaune

5.25

Блок предохранителей

При возникновении неисправности одного
из  электроприборов,  прежде  всего,  про-
верьте  соответствующие  предохрани-
тели.
Отсоедините  крышку A  или B  (в  зависи-
мости от комплектации автомобиля).

Зажим 1

Извлеките  предохранитель  с  помощью
щипцов 3,  расположенных  с  обратной
стороны крышки A или B.
Чтобы  извлечь  предохранитель  из  пин-
цета,  сдвиньте  его  в  сторону  (как  пока-
зано на рисунке).
Свободные гнезда для предохранителей
использовать не рекомендуется.

НЕИСПРАВНЫЙ

ИСПРАВНЫЙ

Проверьте  соответствующий
предохранитель  и  при  не-
обходимости  замените  его
обязательно новым, имею-

щим тот же номинал.
Предохранитель  с  большим  значе-
нием  номинального  тока  может  вы-
звать  перегрев  электрической  сети
(риск возникновения пожара) в случае
чрезмерного потребления электриче-
ской энергии оборудованием.

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

(1/2)

1

A

B

В соответствии с законодательством и
из предосторожности:
Рекомендуем  Вам  заранее  приобре-
сти на сервисной станции компании-
производителя запасной набор с ком-
плектом ламп и предохранителей.

Jaune

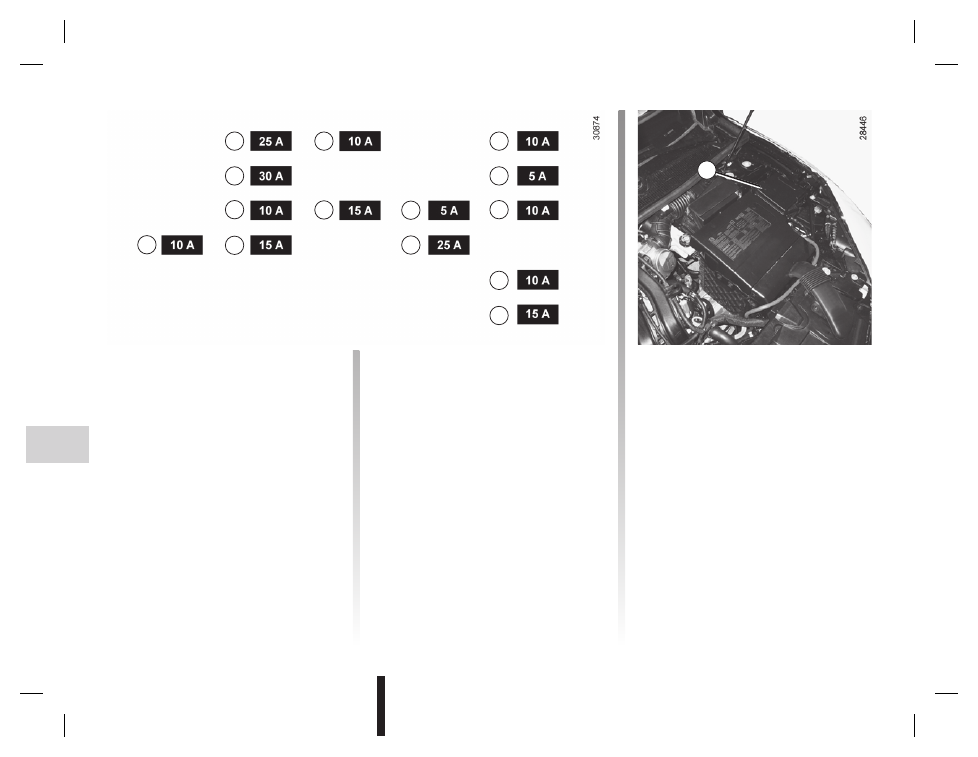

5.26

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

(2/2)

Некоторое  дополнительное  оборудова-
ние защищено предохранителями, нахо-
дящимися в моторном отсеке в блоке C.
Тем  не  менее,  ввиду  затрудненного  до-
ступа рекомендуем Вам обращаться для
замены этих предохранителей на сервис-
ную станцию компании-производителя.

Назначение предохранителей.

Наличие предохранителей зависит от сте-
пени электрооснащенности автомобиля
1 Фонарь стоп-сигнала;
2 Автоматическая блокировка дверей;
3 Стеклоподъемник двери водителя;
4 ЦЭКБС  (Центральный  электронный
коммутационный блок салона);
5 Указатели поворотов;
6 Система навигации;

7 Очиститель заднего стекла;
8 АБС/ESP;
9 Стеклоподъемник двери пассажира;
10 Стеклоомыватель;
11 Обогрев  наружных  зеркал  заднего
вида;
12 Аудиосистема;
13 Розетка питания дополнительного обо-
рудования для задних сидений;
14 Прикуриватель.

C

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Jaune

5.27

Batterie : dépannage (X95 - B95 - D95 - Renault)

АККУМУЛЯТОРНАЯ БАТАРЕЯ: устранение неисправностей

(1/2)

Во избежание искрения

–   Перед  отключением  или  подключе-

нием  аккумуляторной  батареи  убеди-
тесь  в  том,  что  потребители  электро-
энергии  (плафоны  освещения  и  т.  п.)
выключены .

–  При подсоединении или отсоединении

батареи от зарядного устройства сле-
дите  за  тем,  чтобы  оно  было  выклю-
чено.

–  Не  помещайте  металлические  пред-

меты на аккумуляторную батарею: это
может  привести  к  короткому  замыка-
нию между клеммами.

–  Чтобы отключить аккумуляторную ба-

тарею,  подождите  не  менее  одной
минуты после выключения зажигания.

–  После  установки  тщательно  подсое-

дините провода аккумуляторной бата-
реи.

Подсоединение зарядного

устройства

Зарядное устройство должно быть со-
вместимо с аккумуляторной батареей
с номинальным напряжением 12 В.
Не  отсоединяйте  батарею  при  работаю-
щем  двигателе.  Следуйте  инструкции
изготовителя  по  эксплуатации  заряд-
ного устройства.

Некоторые  аккумулятор-
ные  батареи  требуют  под-
заряда  по  особой  методике.
Проконсультируйтесь  по

этому  поводу  на  сервисной  станции
компании-производителя.
Избегайте источников искр вблизи ак-
кумуляторной  батареи  во  избежание
взрыва и производите заряд батареи
в  хорошо  проветриваемом  помеще-
нии. Существует опасность получения
тяжелых травм.

При работе с аккумуляторной
батареей  будьте  осторожны,
так как в ней содержится рас-
твор серной кислоты. Не до-

пускайте  попадания  электролита  на
кожу и в глаза. Если это все же прои-
зойдет, тщательно промойте поражен-
ный  участок  большим  количеством
воды. При необходимости обратитесь
к врачу.
Во  избежание  взрыва  газов  не  ис-
пользуйте  источники  открытого  огня,
искрения и нагревательные приборы
в непосредственной близости от акку-
муляторной батареи.
При работах в непосредственной бли-
зости от двигателя обратите внимание
на то что он может оказаться горячим.
А также помните, что вентилятор си-
стемы охлаждения может включиться
в любой момент.
Существует риск получить травму.

Jaune

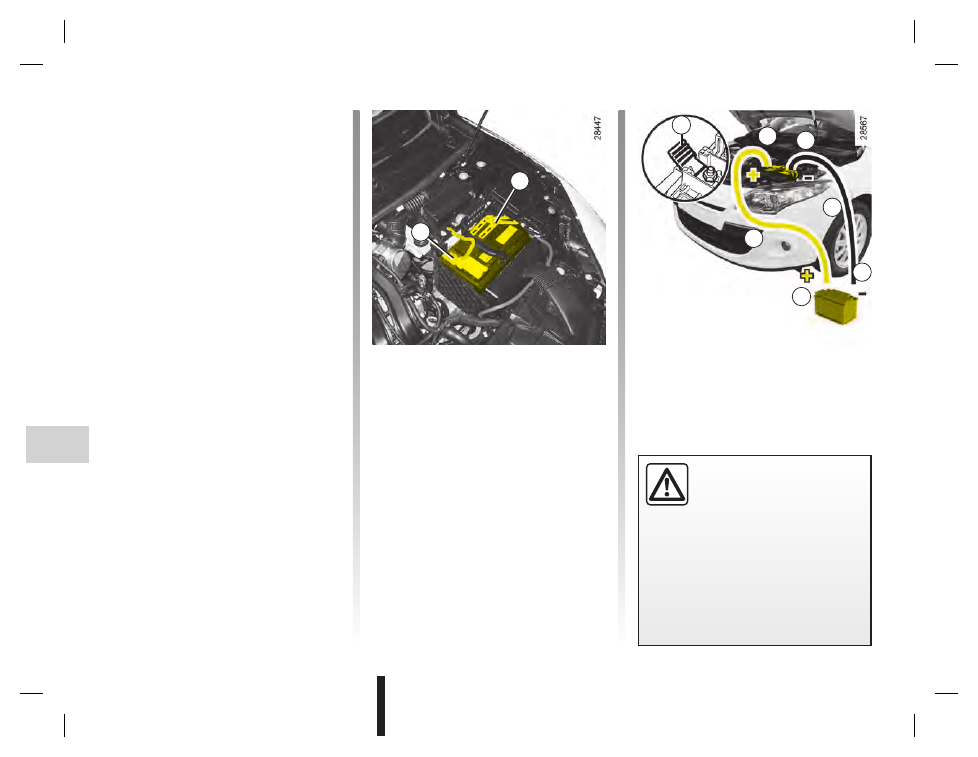

5.28

Batterie : dépannage (X95 - B95 - D95 - Renault)

Присоедините  плюсовой  провод A  к
держателю   1  вывода 2 (+), а  затем  к
выводу  3 ( + ) батареи-донора.
Подсоедините  минусовой  провод B  к
выводу 4 (–)  заряженной батареи, затем
к  выводу 5 (–)  разряженной  аккумуля-
торной батареи.
Запустите двигатель и отсоедините про-
вода A и B в обратной последовательно-
сти ( 5 - 4 - 3 - 2 ).

Запуск двигателя от

аккумуляторной батареи

другого автомобиля

Если  для  запуска  двигателя  Вам  нужно
подключить  питание  от  батареи  другого
автомобиля,  приобретите  на  сервисной
станции  компании-производителя  соот-
ветствующие  провода  (обратите  внима-
ние на их сечение). Если они у Вас уже
есть, проверьте их состояние.
Обе батареи должны быть одинакового
номинального  напряжения 12 В.
Емкость  (ампер-час,  А·ч)  заряженной
батареи должна быть в любом случае не
меньше, чем у разряженной батареи.
Убедитесь также, что оба автомобиля не
имеют между собой электрического кон-
такта (из-за возможности короткого замы-
кания при соединении положительных вы-
водов) и разряженная батарея правильно
подсоединена. Выключите зажигание на
Вашем автомобиле.
Запустите двигатель автомобиля-донора,
и оставьте его работать при средней ча-
стоте вращения коленчатого вала.

АККУМУЛЯТОРНАЯ БАТАРЕЯ: устранение неисправностей

(2/2)

2

3

4

5

A

B

1

Проверьте, что соединитель-
ные  провода A  и B  не  со-
прикасаются и что плюсовой
провод A не имеет контакта с

какими-либо металлическими частями
автомобиля-донора.
Опасность травм и/или повреждения
автомобиля.

2

5
