ПРИбОРНАЯ ПАНЕЛЬ С ПРАВОСТОРОННИм РАСПОЛОжЕНИЕм РУЛЕВОГО КОЛЕСА

(1/2)

2

3

7

8

18

11

24

6

10

16

17

12

27

21

9

26

14

5

4

15

23

1

22

19

20

13

25

1 51

ПРИбОРНАЯ ПАНЕЛЬ С ПРАВОСТОРОННИм РАСПОЛОжЕНИЕм РУЛЕВОГО КОЛЕСА

(2/2)

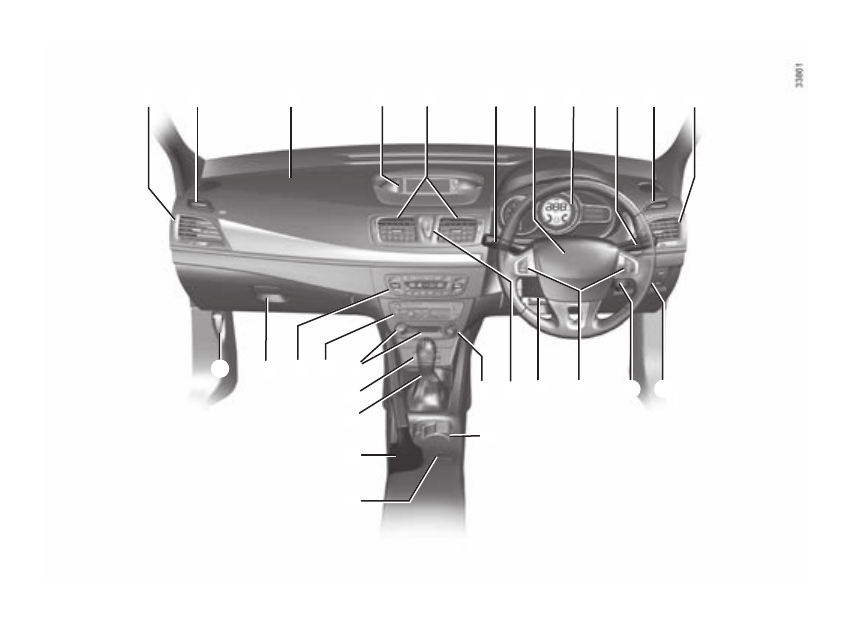

Состав оборудования, описываемого ниже, ЗАВИСИТ ОТ ВАРИАНТА ИСПОЛНЕНИЯ АВТОмОбИЛЯ, А ТАКжЕ СТРАНЫ

ПОСТАВКИ.

1  Боковой вентилятор
2  Сопло обогрева бокового стекла
3  Место, отведенное под установку по-

душки безопасности пассажира

4  –   Индикация времени, температуры,

информации  аудиосистемы,  нави-

гационной системы и т  п  (в зави-

симости  от  комплектации  автомо-

биля)

–   Сигнальная  лампа  непристегну-

того ремня безопасности водителя

и  переднего  пассажира,  а  также

сигнальная лампа отключения по-

душки безопасности пассажира

5  Центральные дефлекторы
6  Рычаг переключателя:

–  указатели поворотов,
–  наружное освещение,
–  противотуманные фары,
–  задняя противотуманная фара

7  Место, отведенное под установку по-

душки безопасности водителя, и вклю-

чатель звукового сигнала

8  Щиток приборов

9  –   Рычаг  переключателя  стеклоочис-

тителей/стеклоомывателей  ветро-

вого и заднего стекол

–    Кнопка  смены  режимов  маршрут-

ного компьютера и меню индивиду-

альных настроек автомобиля

10  Решетка обдува бокового стекла
11  Боковой дефлектор
12  Органы управления:

–   электрическая  регулировка  света

фар в вертикальной плоскости;

–   регулятор  яркости  подсветки  при-

боров;

–   включение/выключение  противо-

буксовочной системы,

–   включением/выключением системы

контроля парковки

13  Замок для запуска двигателя ключом
14   Кнопки системы поддержания/ограни-

чения скорости

15   Рукоятка  регулировки  рулевой  ко-

лонки по высоте и вылету

16   Управление  блокировкой/разблоки-

ровкой  замков  открывающихся  эле-

ментов кузова и кнопка аварийной сиг-

нализации

17   Прикуриватель
18   Углубление для стаканчиков
19   Кнопки системы регулятора/ограниче-

ния скорости

20   Рычаг привода стояночного тормоза
21   Рычаг переключения передач
22   Розетка питания для дополнительного

оборудования

23   Кнопка запуска или выключения дви-

гателя  и  считывающее  устройство

карты RENAULT.

24   Место  под  установку  аудиосистемы,

системы навигации и т п

25   Панель управления кондиционером
26   Перчаточный ящик
27    Рукоятка отпирания капота

1 52

D

Сигнальная  лампа  включен-

ного  автоматического  стоя-

ночного тормоза и сигнальная лампа

неисправности тормозной системы

См  пункт «Стояночный тормоз» главы 2

Сигнальная лампа загорается при вклю-

чении зажигания и гаснет через несколько

секунд  При неисправности отображается
надпись

®

  и  раздается  звуковой

сигнал  Это указывает на неисправность

тормозной системы  Остановитесь и об-

ратитесь  на  сервисную  станцию  компа-

нии-производителя

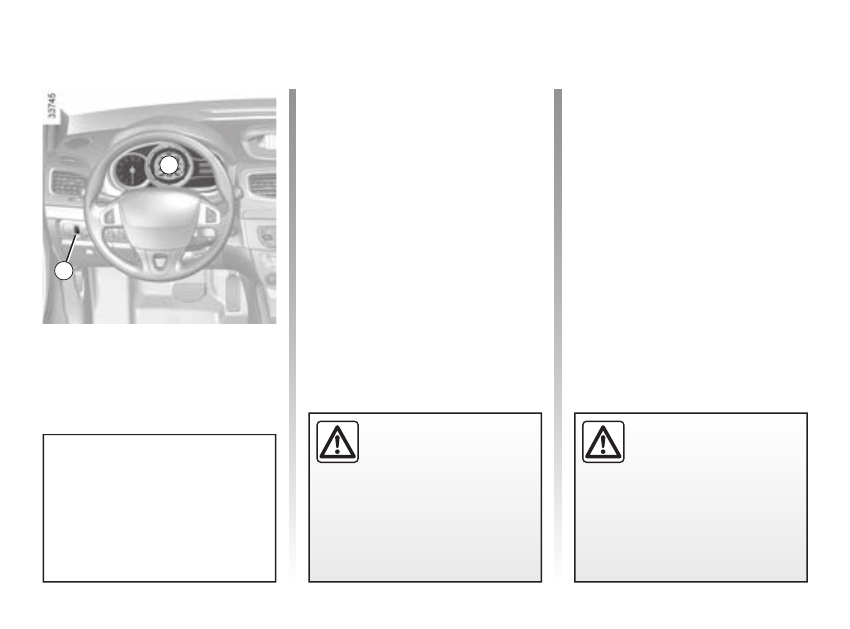

Щиток приборов включается при включе-

нии зажигания  Вращайте колесико 1 для

регулировки  яркости  подсветки  щитка

приборов  В некоторых случаях включе-

ние сигнальных ламп сопровождается со-

общением

u

Сигнальная лампа включения

габаритных огней

á

Сигнальная лампа включения

дальнего света фар

k

Сигнальная  лампа  ближнего

света фар

g

Сигнальная  лампа  передних

противотуманных фар

f



Сигнальная лампа включения

заднего  противотуманного

фонаря

–

Сигнальная лампа включения

указателей левого поворота

˜

Сигнальная лампа указателей

правого поворота

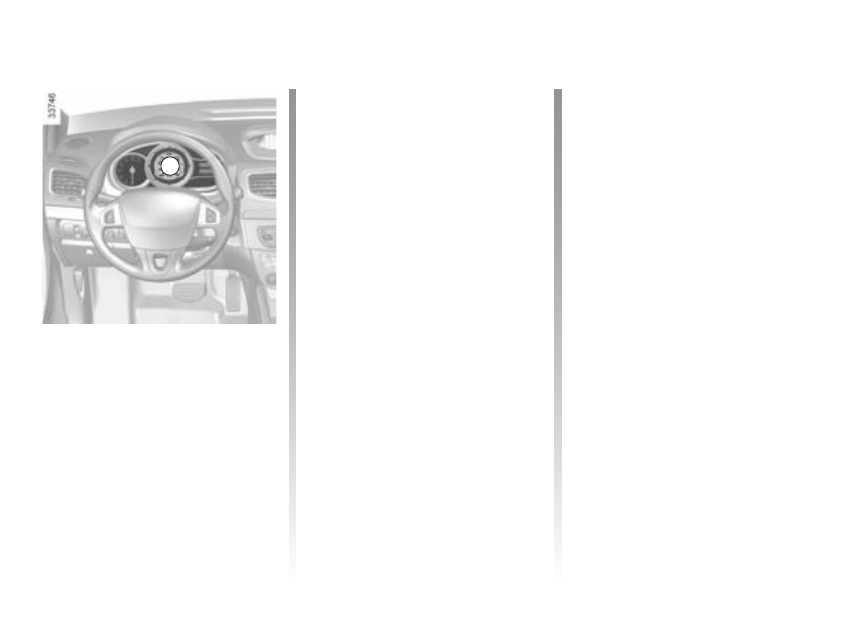

СИГНАЛЬНЫЕ ЛАмПЫ

(1/4)

A

1

Наличие и функционирование сигнальных ламп зависит от комплектации автомобиля и от страны поставки.

Щиток приборов A

Сигнальная лампа

©

 указывает

на  необходимость  немедленного  по-

сещения  сервисной  станции  компа-

нии-производителя, к которой следует

ехать  с  соблюдением  мер  предосто-

рожности  Несоблюдение этого пред-

писания может привести к поврежде-

нию автомобиля

Сигнальная  лампа

®



предписывает  Вам  в  целях

безопасности  немедленно

остановить  автомобиль,  как

только  это  позволят  условия  движе-

ния   Остановите  двигатель  и  не  за-

пускайте  его   По  данному  вопросу

обращайтесь  на  сервисную  станцию

компании-производителя

Отсутствие  светового  или

звукового отклика указывает

на  неисправность  щитка

приборов  При этом необхо-

димо  немедленно  остановиться,  как

только  позволят  условия  движения

Обеспечьте  неподвижность  автомо-

биля и обратитесь в сервисный центр

компании-производителя

1 53

СИГНАЛЬНЫЕ ЛАмПЫ

(2/4)

A

Ä

Сигнальная  лампа  контроля

токсичности

Сигнальная лампа загорается при вклю-

чении зажигания и гаснет через несколько

секунд

–  Если  сигнальная  лампа  горит  посто-

янно, обратитесь на сервисную стан-

цию  компании-производителя  как

можно скорее

–  Если лампа мигает, снижайте обороты

двигателя до тех пор, пока мигание не

прекратится   Срочно  обратитесь  на

сервисную станцию производителя

См   пункт  «Рекомендации  по  уменьше-

нию  токсичности  отработавших  газов,

экономии топлива и вождению» главы 2

Наличие и функционирование сигнальных ламп зависит от комплектации автомобиля и от страны поставки.

\[

Указатель  экономичного

расхода топлива

Эта сигнальная лампа показывает опти-

мальный момент для перехода на следу-

ющую  (стрелка  вверх)  или  на  предыду-

щую передачу (стрелка вниз)
В  зависимости  от  модели  автомобиля,

эта сигнальная лампа также мигает при

запуске двигателя, если в момент запу-

ска не включена нейтральная передача

Переключите  рычаг  коробки  передач  в

нейтральное  положение  или  нажмите

педаль сцепления

É

Сигнальная лампа предпуско-

вого подогрева (на автомоби-

лях с дизельным двигателем)
Данная сигнальная лампа загорается при

включении  зажигания   Она  показывает,

что свечи предпускового подогрева рабо-

тают  Как только она погаснет, двигатель

запускается

^

Сигнальная  лампа  наличия

воды  в  фильтре  дизельного

топлива

Если  сигнальная  лампа  загорается  во

время  движения,  это  указывает  на  при-

сутствие  воды  в  дизельном  топливе

Срочно  обратитесь  на  сервисную  стан-

цию компании-производителя

x

Сигнальная  лампа  системы

антиблокировки колес (АбС)

Сигнальная лампа загорается при вклю-

чении зажигания и гаснет через несколько

секунд  Если сигнальная лампа не гаснет

после включения зажигания или если она

загорается  во  время  движения  автомо-

биля, это указывает на неисправность ан-

тиблокировочной системы  В этом случае

торможение будет происходить как на ав-

томобиле, не оборудованном антиблоки-

ровочной системой
Срочно  обратитесь  на  сервисную  стан-

цию компании-производителя

Î

Сигнальные лампы ограничи-

теля и регулятора скорости

См  пункты «Регулятор скорости/ограни-

читель скорости»: функции ограничителя

скорости» и «Регулятор скорости/ограни-

читель скорости: функции регулятора ско-

рости» главы 2
