Renault Trafic II. Manual - parte 210

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido del cojín de las banquetas

78

78-5

Guarnecido del cojín de las banquetas

EXTRACCIÓN

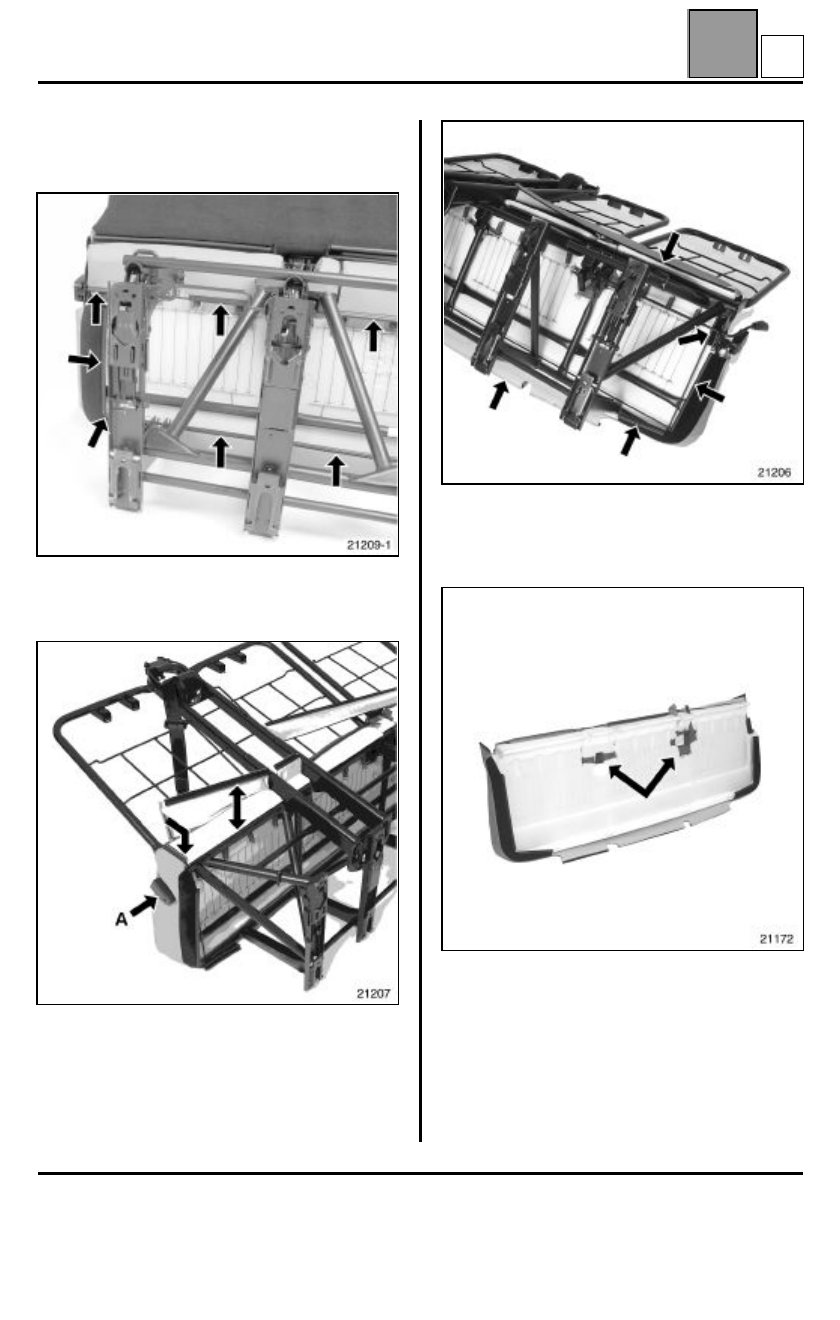

Extraer la banqueta.

Sacar las bandas de retención de la cofia bajo la
armadura de la banqueta.

Extraer los dos ganchos (A), de cada lado de la
banqueta.

Sacar:
– las bandas de retención de la cofia, en la parte

trasera,

– las bandas de retención de la cofia.

Extraer el conjunto cofia y espuma.

Cortar las grapas en la parte trasera.

C

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido del cojín de las banquetas

78

78-6

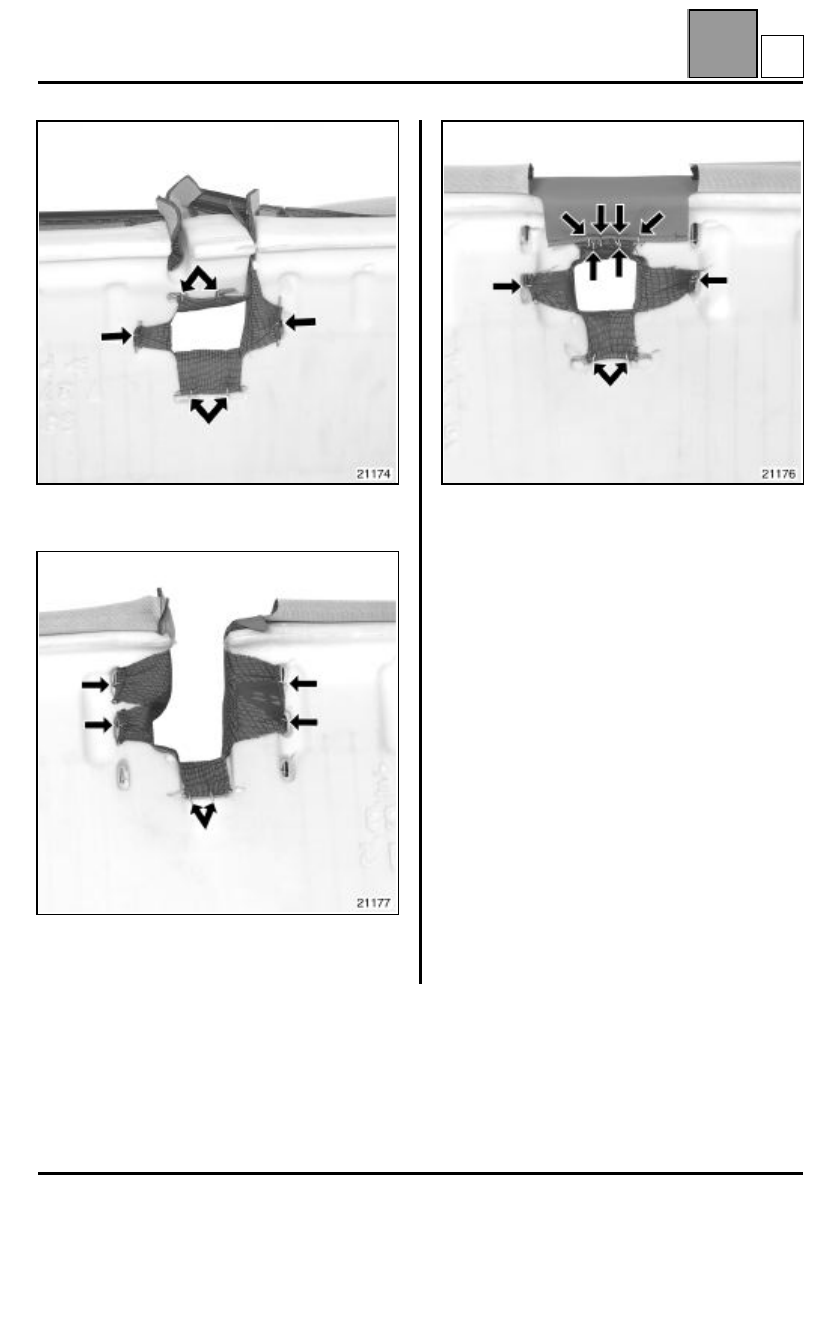

ATENCIÓN: no deteriorar los tramos de fijación
cortando las grapas.

Cortar:
– las grapas en la parte lateral,

– en la parte central.

Soltar la cofia.

REPOSICIÓN

IMPORTANTE

: respetar el número y el

emplazamiento de las grapas bajo las espumas del
cojín de la banqueta.

Cojín de la banqueta de la primera fila lado izquierdo.

C

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido del cojín de las banquetas

78

78-7

Cojín de la banqueta de la primera fila, lado derecho.

Cojín de la banqueta de la segunda fila, lado
izquierdo.

Cojín de la banqueta de la segunda fila, lado derecho.

C
