EQUIPAMIENTO DIESEL

Bomba de alta presión

13

13-29

MOTOR F9Q

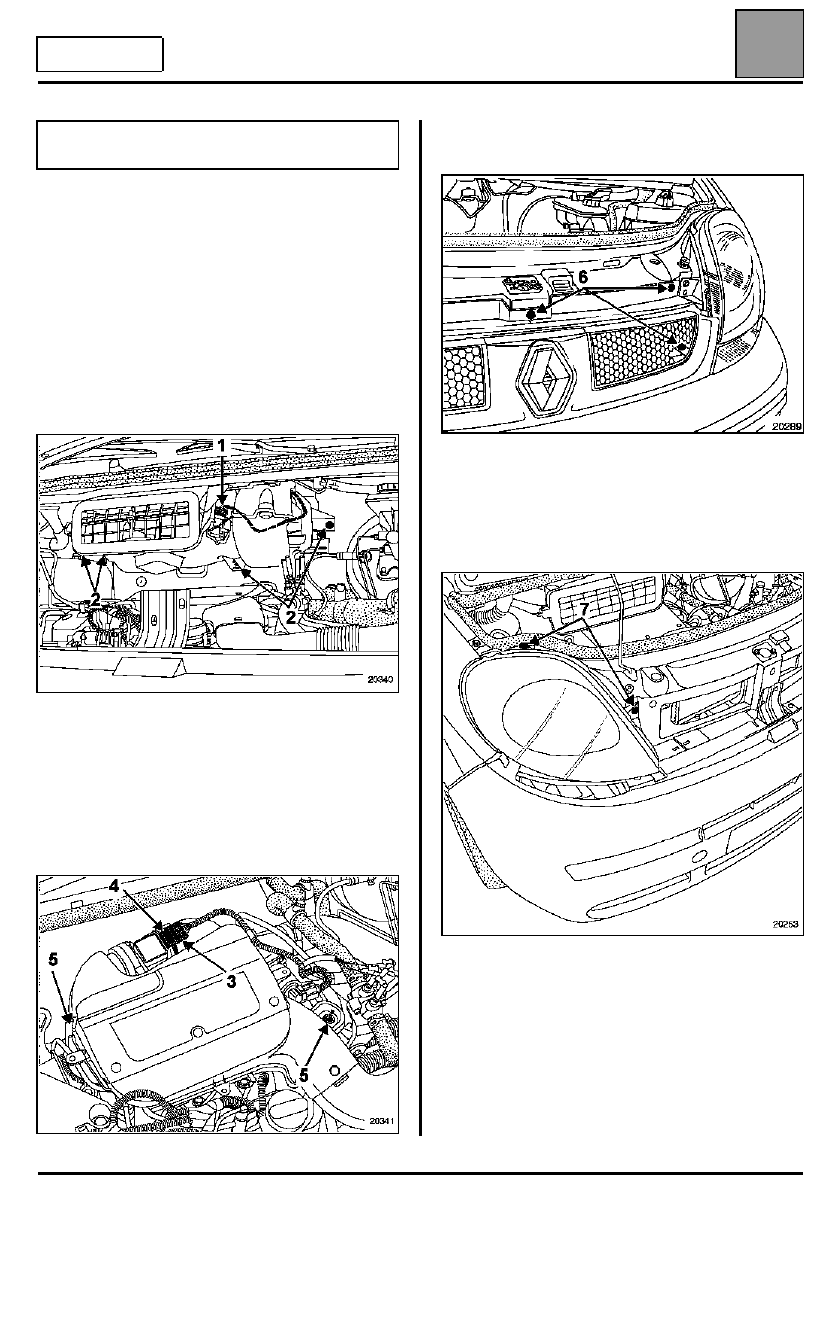

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar:
– la batería,
– el conector (1) del bloque de calefacción.

Extraer:
– el tornillo y las tres tuercas (2) del bloque de

calefacción,

– el bloque de calefacción.

Desconectar:
– el conector (3) del caudalímetro de aire,
– el tubo de llegada de aire (4) del turbocompresor.

Extraer:
– los tornillos (5) de fijación de la carcasa del filtro de

aire,

– la carcasa del filtro de aire,

– los tornillos (6) de fijación de la calandra,
– la calandra.

Desconectar los bloques ópticos.

Extraer:
– los dos tornillos (7) de fijación de los bloques ópticos,
– los bloques ópticos.

RESPETAR ESTRICTAMENTE LAS CONSIGNAS
DE LIMPIEZA

20340

20341

20289

20253

EQUIPAMIENTO DIESEL

Bomba de alta presión

13

13-30

MOTOR F9Q

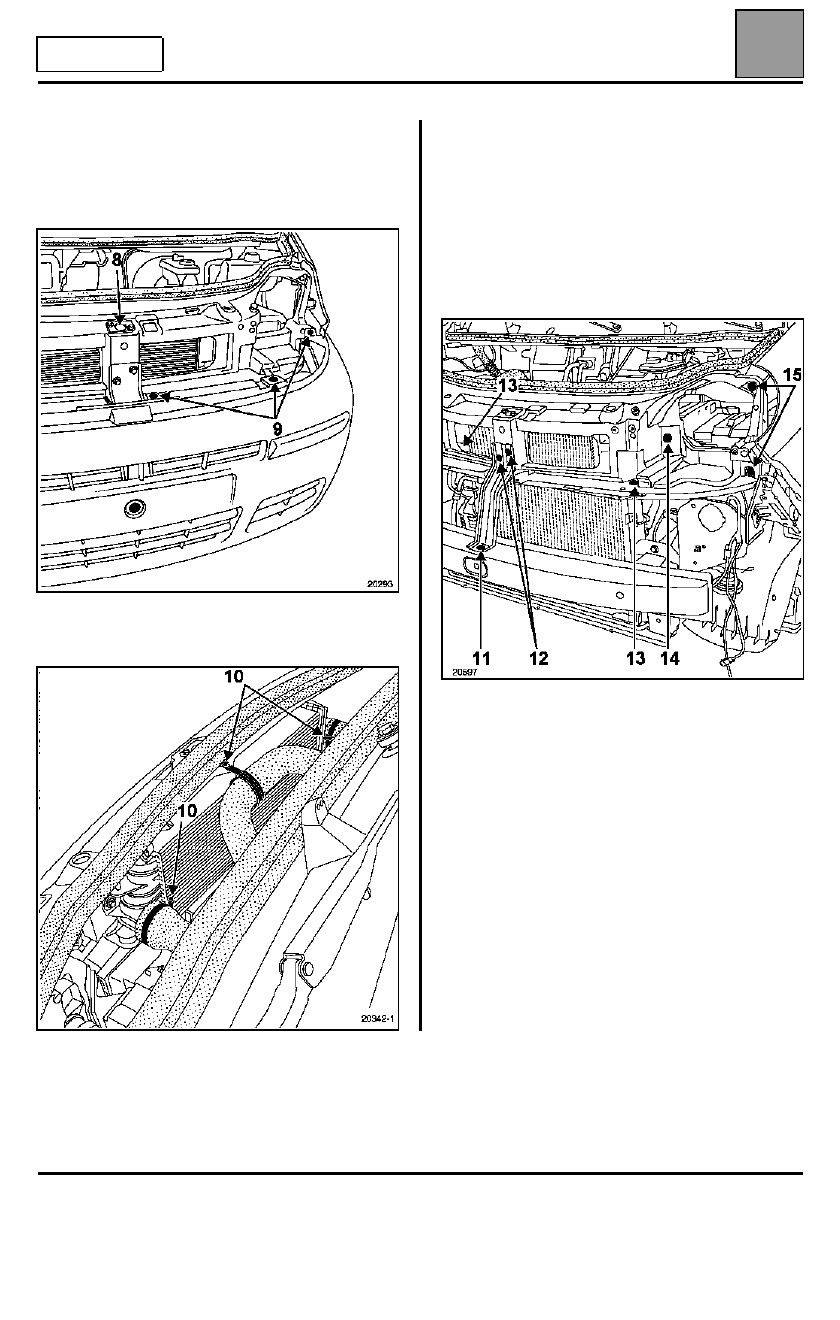

Extraer:
– la cerradura del capot (8),
– los tornillos (9) de fijación superior del paragolpes,
– los manguitos de entrada y de salida de aire del

cambiador aire-aire,

– los manguitos de entrada y de salida de aire (10) del

cambiador aire-aire,

– el tornillo (11) a través del paragolpes,
– los tornillos (12) de fijación central del travesaño

superior delantero y después el refuerzo de fijación,

– los tornillos (13) de fijación del radiador de

refrigeración,

– el tornillo (14) de fijación del blindaje del calculador,
– los tornillos (15) de fijación del travesaño superior

delantero,

– el travesaño superior haciéndolo pivotar alrededor

del paragolpes.

20293

20342-1

20597

EQUIPAMIENTO DIESEL

Bomba de alta presión

13

13-31

MOTOR F9Q

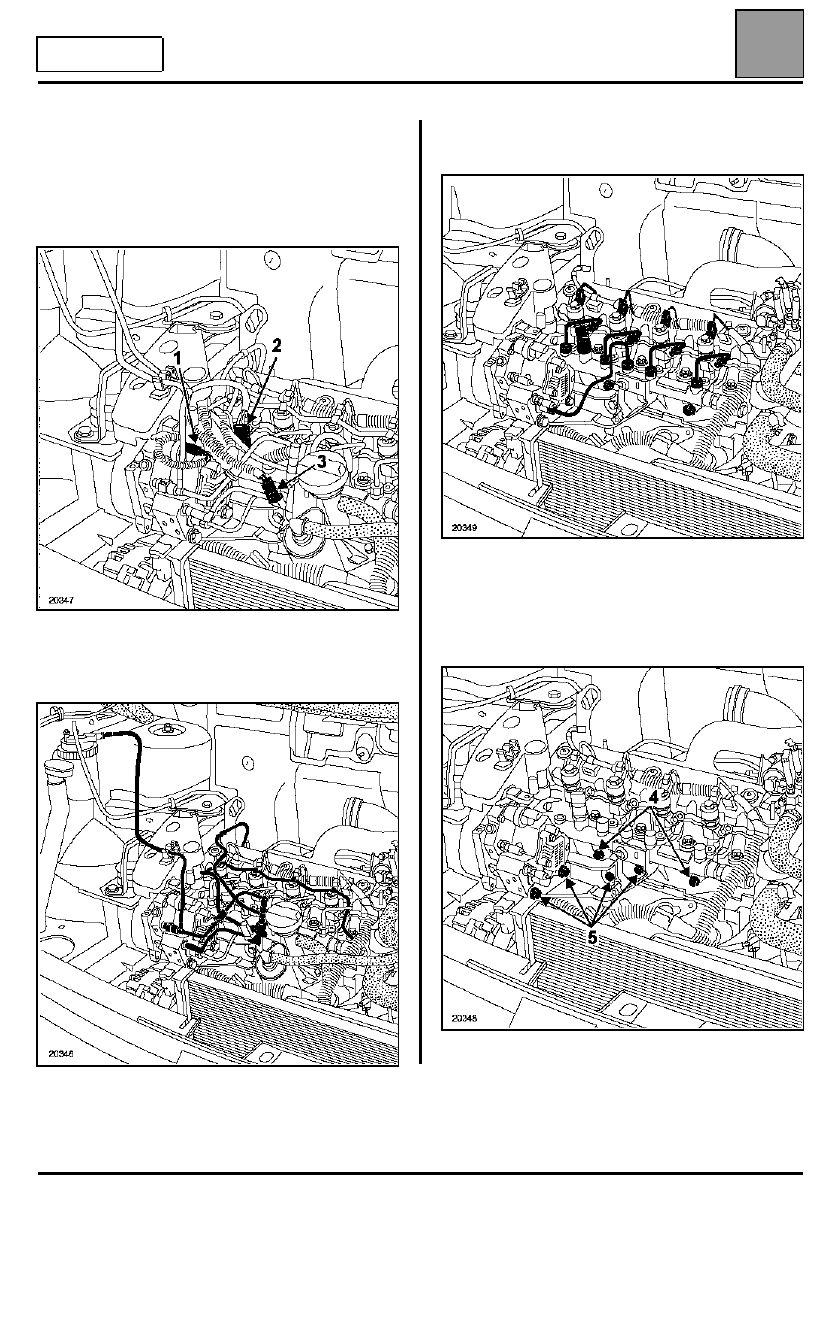

Desconectar:
– el regulador de presión (1),
– el captador de presión (2),
– la sonda de temperatura del carburante (3).

Separar el cableado eléctrico.

Extraer:
– los tubos de alimentación y de retorno de gasóleo y

después colocar los tapones,

– los tubos de alta presión mediante el útil Mot. 1383 y

después colocar los tapones,

– los tornillos (4) de fijación de la rampa,
– la rampa,
– los tornillos (5) de fijación del soporte trasero de la

bomba,

– el soporte trasero de la bomba.

20347

20346

20349

20348

EQUIPAMIENTO DIESEL

Bomba de alta presión

13

13-32

MOTOR F9Q

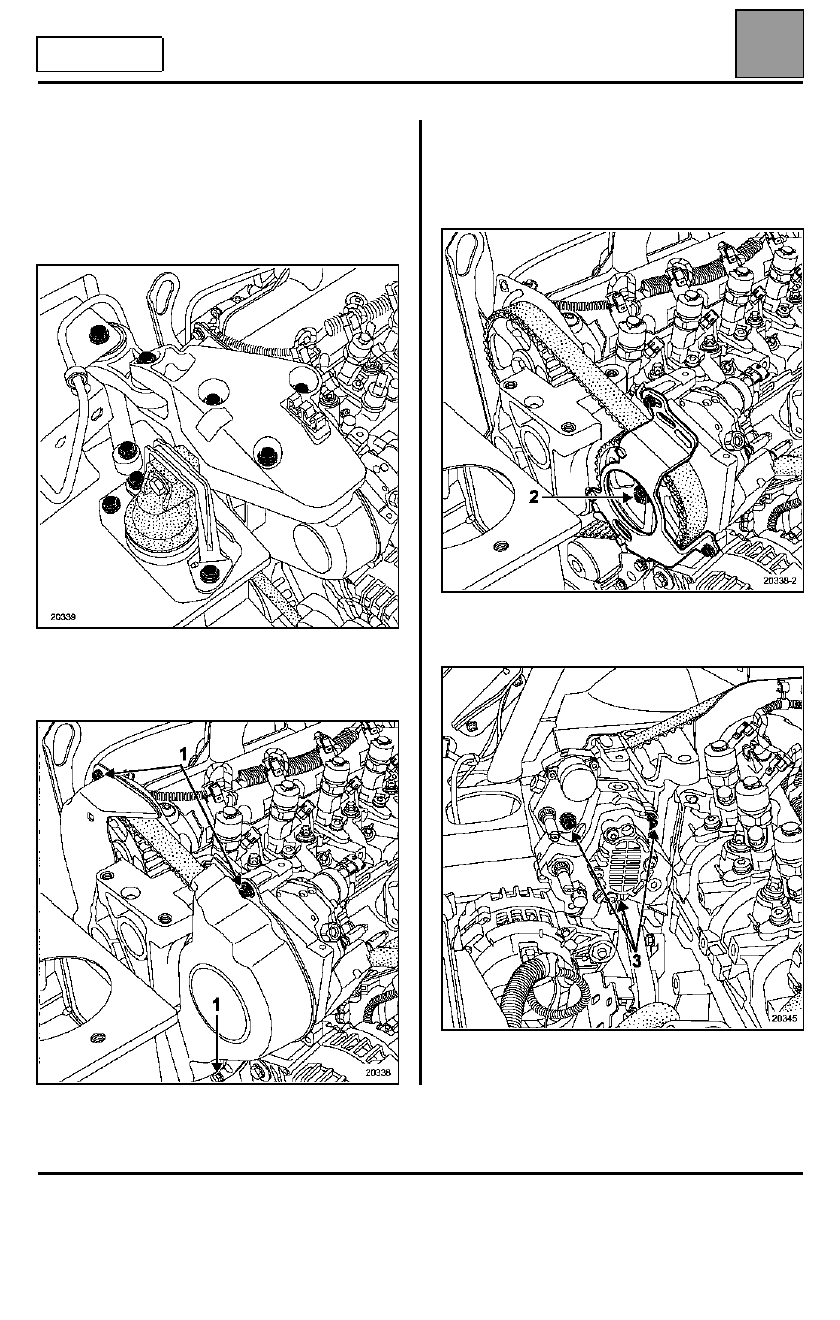

Poner el motor en Punto Muerto Superior mediante la
espiga Mot. 1054.

Colocar los útiles soporte del motor Mot. 1367 y
Mot. 1367-02

.

Extraer la suspensión pendular.

Extraer:
– los tornillos (1) del cárter de distribución,
– el cárter de distribución

Colocar en la polea el útil de sujeción de polea
Mot. 1200-02

.

Extraer:
– la tuerca (2) del piñón de la bomba de alta presión,

– las tuercas (3) de fijación de la bomba de alta

presión.

20339

20338

20338-2

20345
