НАСОС

Насос механического усилителя рулевого управления

13-8

13

ШКИВ И СТУПИЦА НАСОСА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

Dir. 1083

Приспособление для установки ступицы или
шкива

Dir. 1308

Съемник шкива

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Съемник

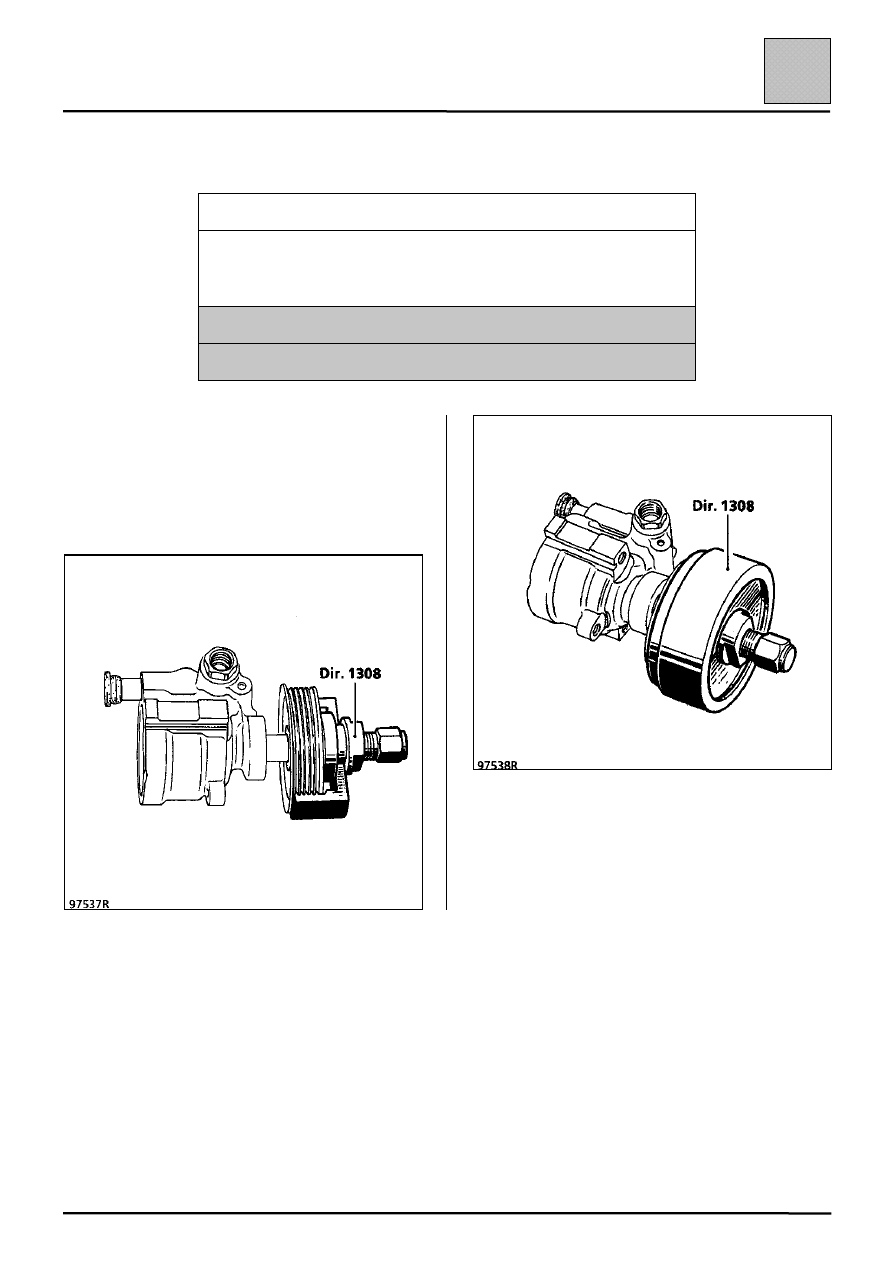

СНЯТИЕ

Снимите шкив (4 болта).

ПРИМЕЧАНИЕ: если снятие шкива затруднено,
воспользуйтесь приспособлением Dir. 1308.

Для того, чтобы снять ступицу, воспользуйтесь
съемником (приспособлением для разъединения)
и при помощи пресса спрессуйте ступицу с вала
насоса.

КОНДИЦИОНЕР

Компрессор

13-9

62

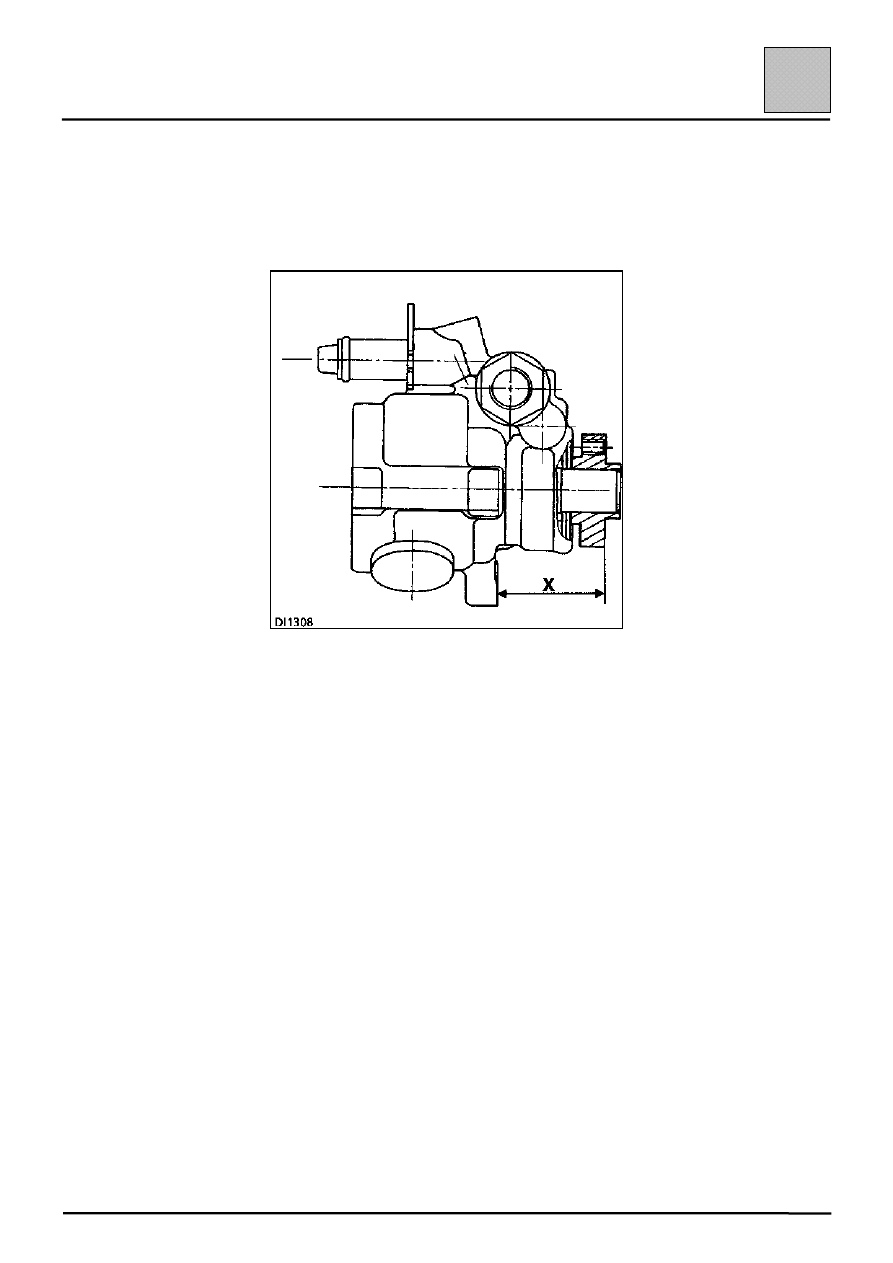

УСТАНОВКА

Напрессуйте ступицу на вал насоса при помощи
приспособления Dir. 1083 до получения размера
Х = 41 мм.

НАСОС

Насос механического усилителя рулевого управления

13-10

13

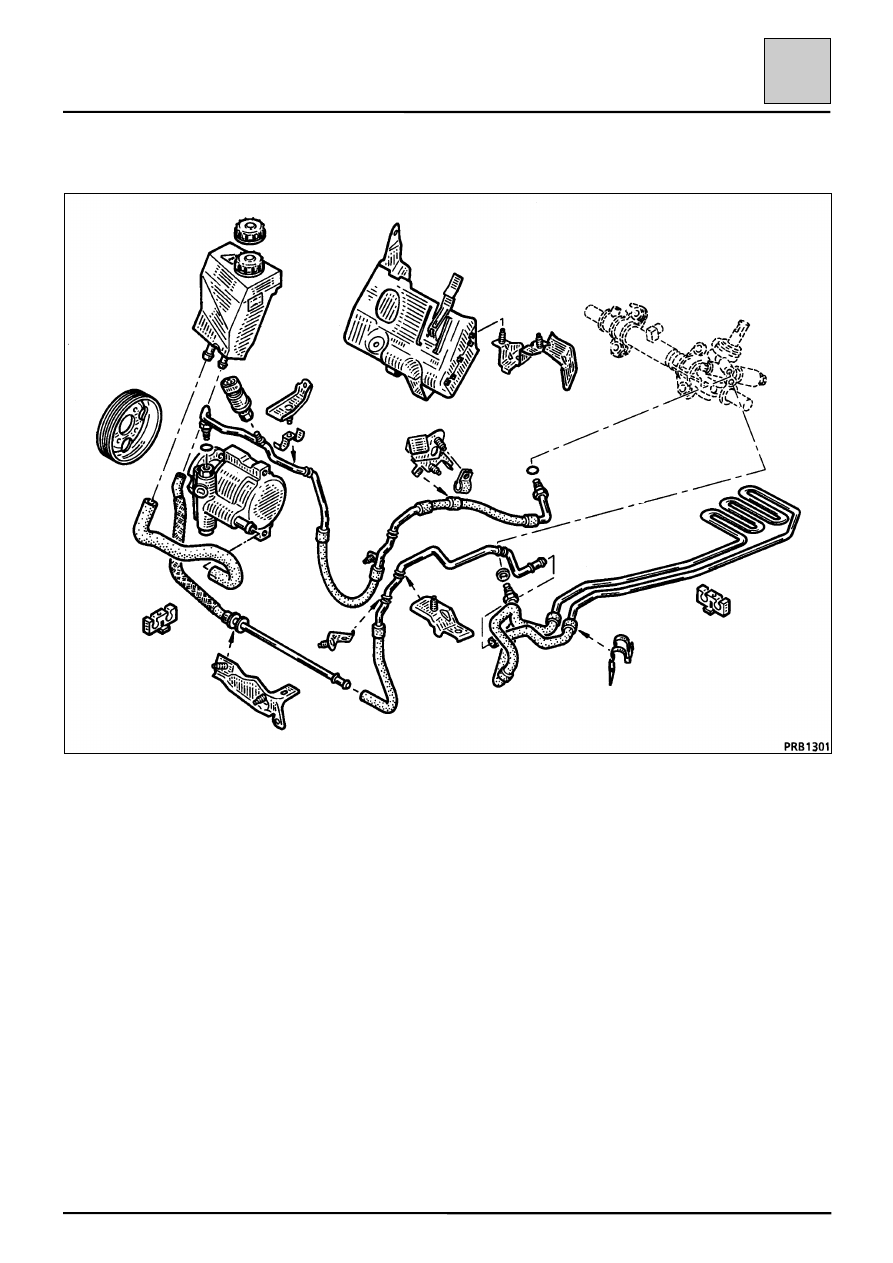

СХЕМА РАСПОЛОЖЕНИЯ ТРУБОК ПРИВОДОВ ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

НАСОС

Насос механического усилителя рулевого управления

13-11

13

ТРУБОПРОВОДЫ ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

Mot. 453-01

Щипцы для хомутов гибких патрубков

Отсоедините аккумуляторную батарею.

Снимите:
– указатели поворота и решетку радиатора;
– правую фару.

ТРУБОПРОВОД МЕЖДУ БАЧКОМ И НАСОСОМ

СНЯТИЕ

Установите щипцы Mot. 453-01 на трубопровод,
подлежащий снятию.

Снимите:
– трубопровод с бачка и слейте как можно

больше жидкости;

– трубопровод с насоса.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ВОЗВРАТНЫЙ ТРУБОПРОВОД НИЗКОГО
ДАВЛЕНИЯ БАЧКА

СНЯТИЕ

Установите щипцы Mot. 453-01 на трубопровод,
подлежащий снятию.

Снимите:
– трубопровод с бачка и слейте как можно

больше жидкости;

– правую защиту поддона двигателя;
– трубопровод в зоне штуцера под радиатором;
– трубопровод, пометив направление движения

жидкости.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ТРУБОПРОВОД НИЗКОГО ДАВЛЕНИЯ С
ПАТРУБКА ОХЛАДИТЕЛЯ

Данный трубопровод расположен между
охладителем и бачком.

СНЯТИЕ

Снимите:
– корпус воздушного фильтра;
– кронштейн корпуса воздушного фильтра

(3 болта);

– детали крепления к коробке передач;
– трубопровод в зоне возвратного трубопровода

бачка под радиатором;

– трубопровод в зоне охладителя;
– трубопровод, пометив направление движения

жидкости.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ
МЕЖДУ НАСОСОМ И РАСПРЕДЕЛИТЕЛЕМ

СНЯТИЕ

Снимите:
– воздушный фильтр в сборе;
– кронштейн корпуса воздушного фильтра

(3 болта);

– разъем реле давления;
– трубопровод в зоне насоса;
– детали крепления к коробке передач и головке

блока цилиндров;

– трубопровод в зоне распределителя;
– трубопровод, пометив направление движения

жидкости.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.
