ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-2

11

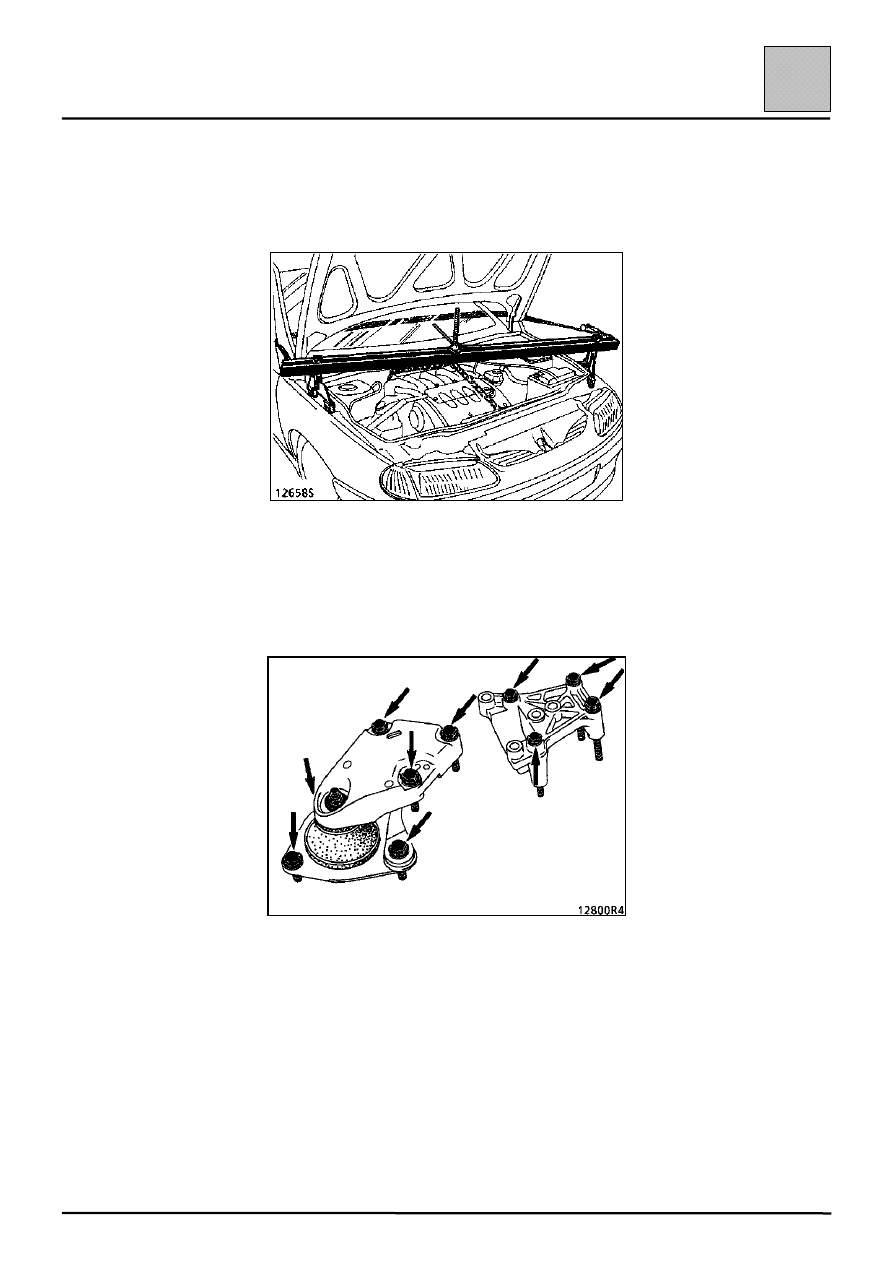

Снимите верхнюю крышку двигателя.

Установите приспособление для поддержания
двигателя.

Снимите:
– кожух опоры маятниковой подвески двигателя

и ограничитель хода;

– опору маятниковой подвески двигателя с

блока цилиндров.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-3

11

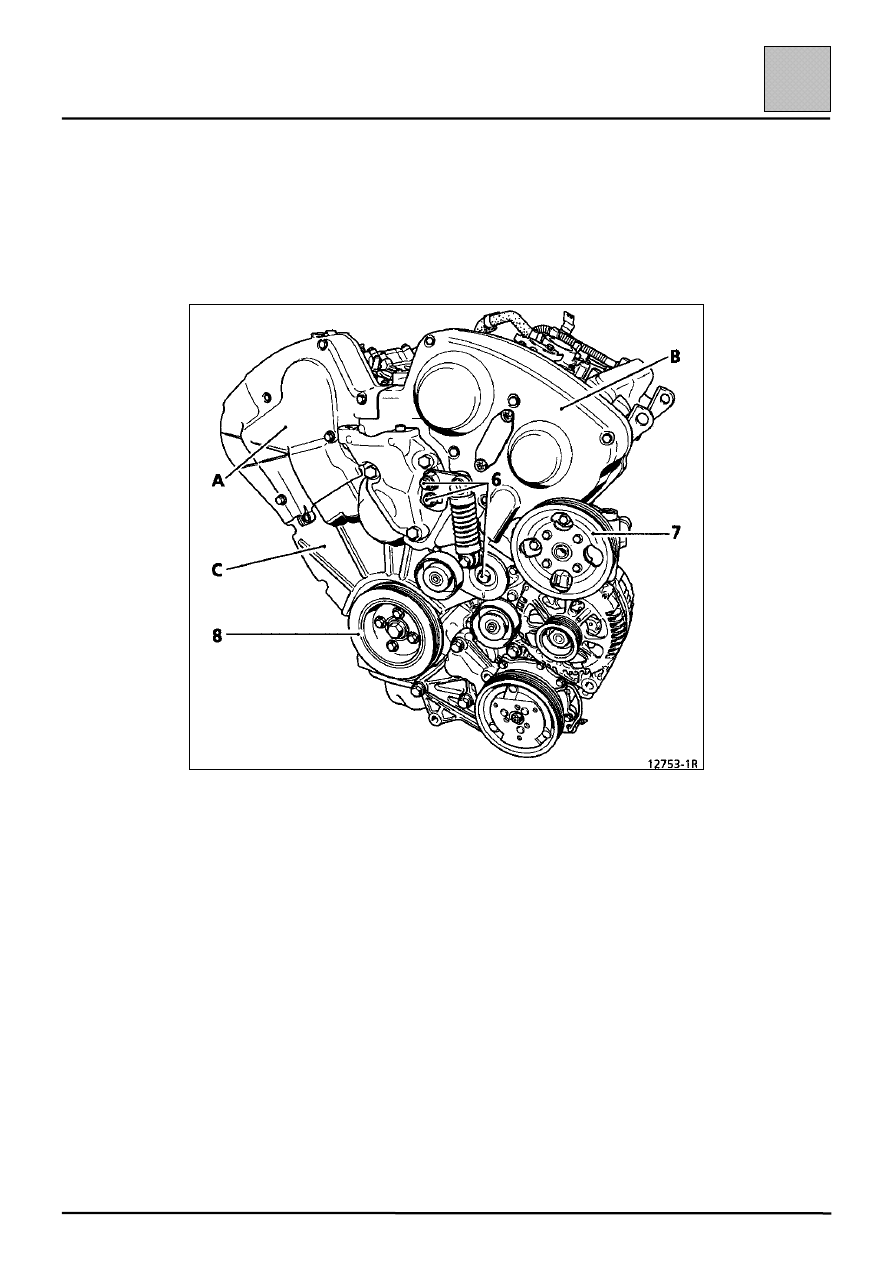

Снимите:
– динамический натяжитель ремня привода вспомогательного

оборудования в местах (6);

– шкив (7) насоса гидроусилителя рулевого управления;
– крышки (А) и (В) привода газораспределительного механизма;
– шкив (8) коленчатого вала двигателя;
– нижнюю крышку (С) привода газораспределительного механизма;

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-4

11

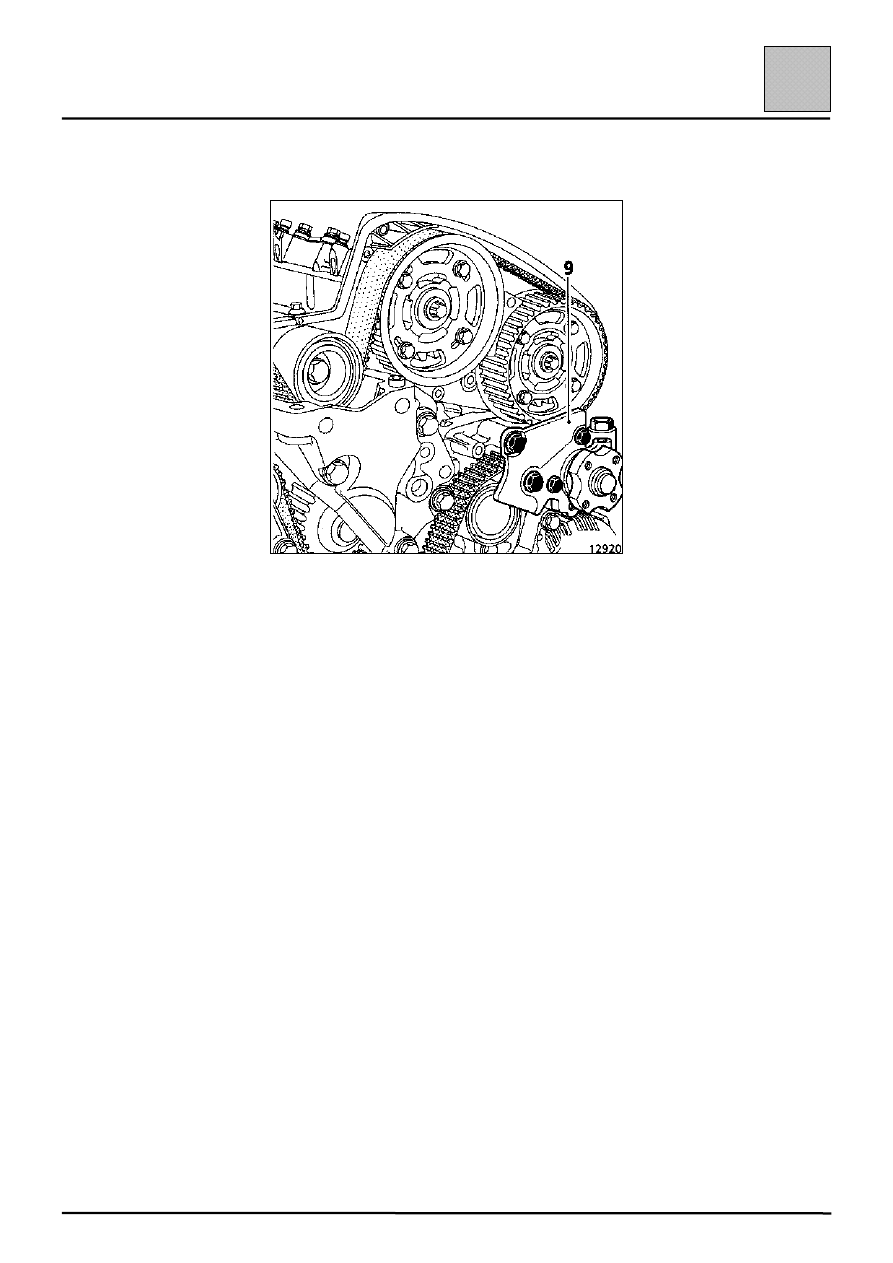

– крышку из  листовой стали (9).

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-5

11

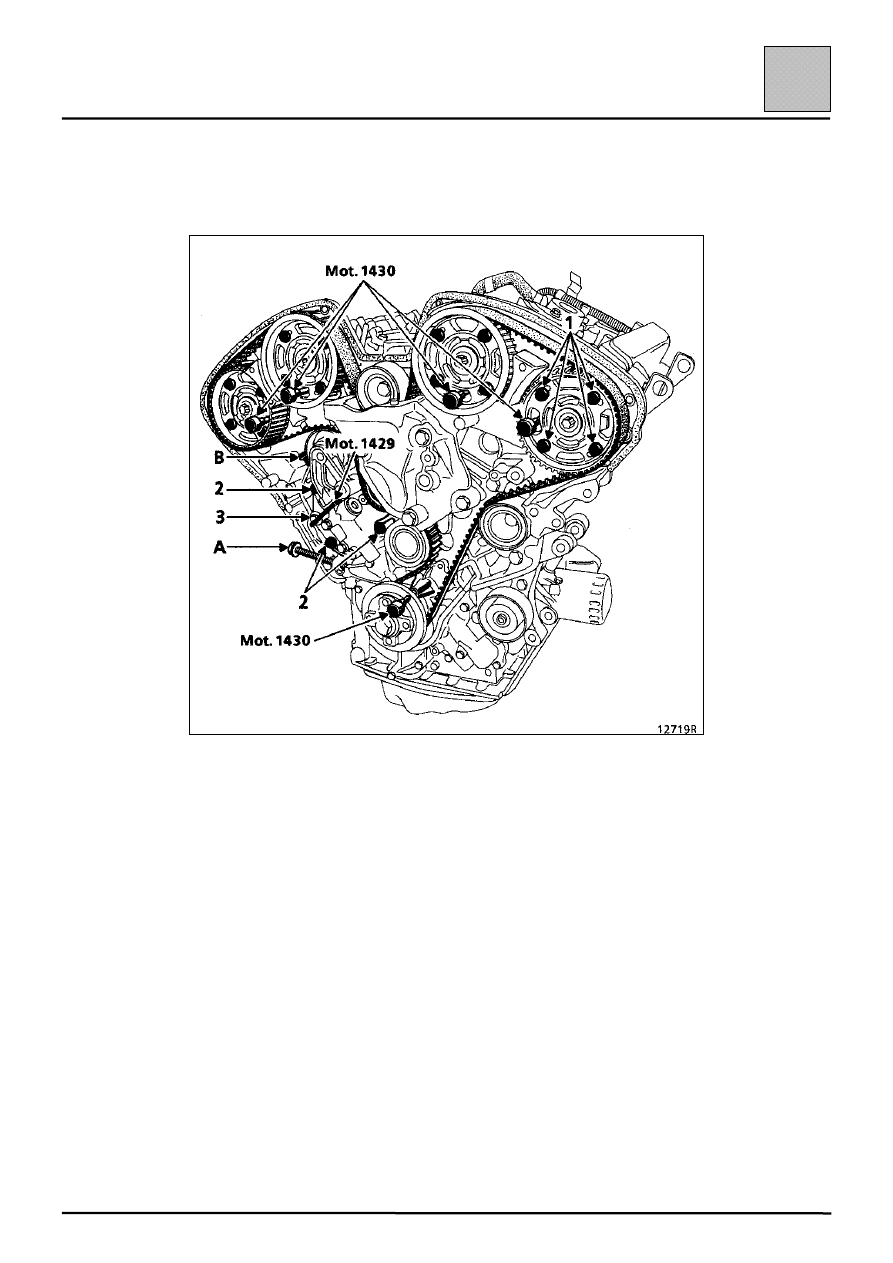

Проверните коленчатый вал по направлению вращения для того, чтобы
заблокировать зубчатые шкивы коленчатого вала и распределительных
валов штифтами Mot. 1430.
