КОНТРОЛЬНЫЕ ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Натяжение ремня привода вспомогательного оборудования

07-3

07

ОСОБЕННОСТИ СНЯТИЯ ПРИВОДНОГО
РЕМНЯ ВСПОМОГАТЕЛЬНОГО
ОБОРУДОВАНИЯ

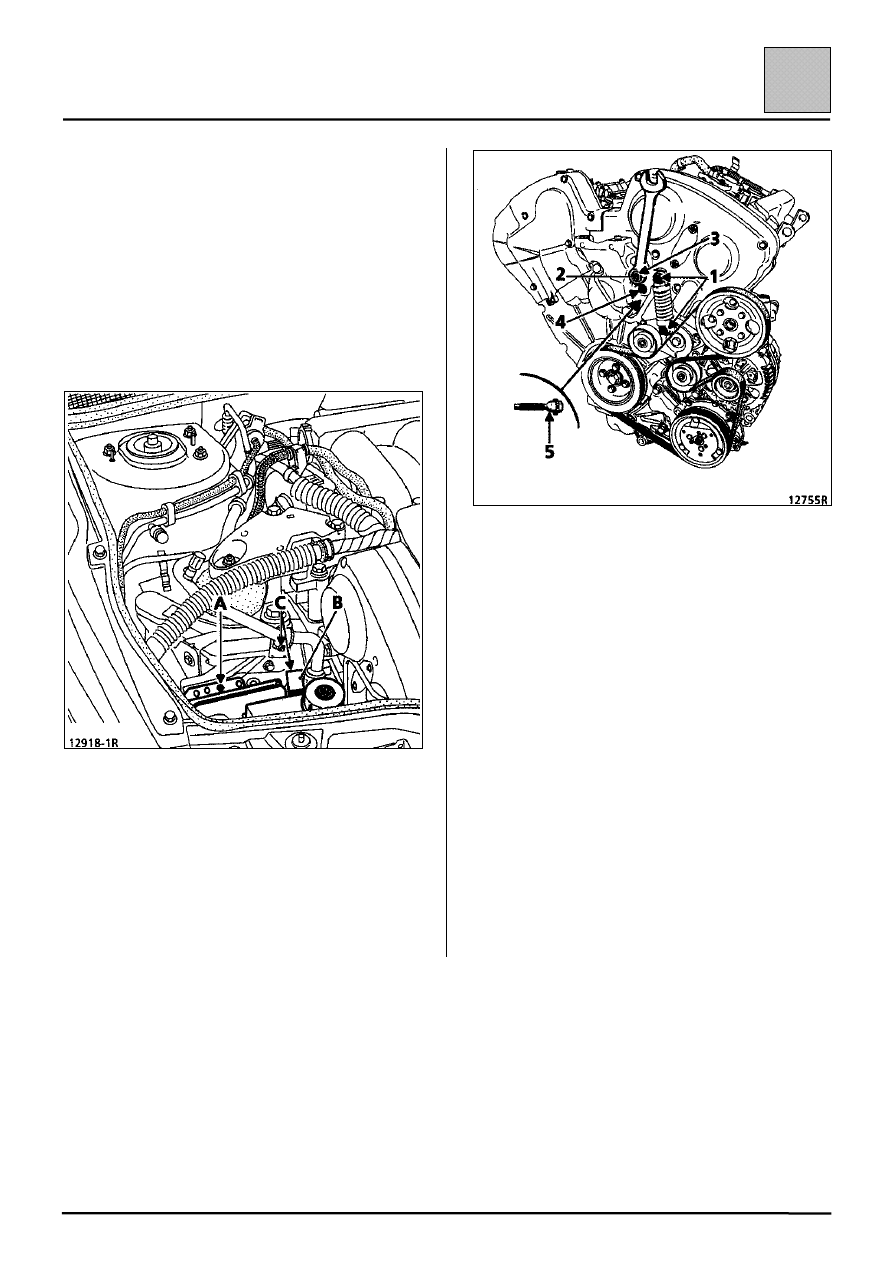

Снимите:
– болт крепления (А) компьютера и отведите его

в сторону;

– защитный кожух (В) компьютера, отодвинув в

сторону бачок гидроусилителя рулевого
управления;

– болты крепления (С) трубопровода

кондиционера к лонжерону.

Ослабьте болты (1) и (2).

Удерживайте динамический натяжитель в
натяжении с помощью шестигранного ключа (3).

Отверните болт (4) до тех пор, пока его
коническая часть (5) не выйдет из овального
отверстия динамического натяжителя.

Снимите приводной ремень.

При установке приводного ремня на место
установите динамический натяжитель в рабочее
положение вправо и затяните болты (4) и затем
(2) моментом 2,5 даН

""""м.

ПРИМЕЧАНИЕ: повторное использование
снятого ремня не допускается, он подлежит
обязательной замене.

КОНТРОЛЬНЫЕ ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Затяжка болтов крепления головки блока цилиндров

07-4

07

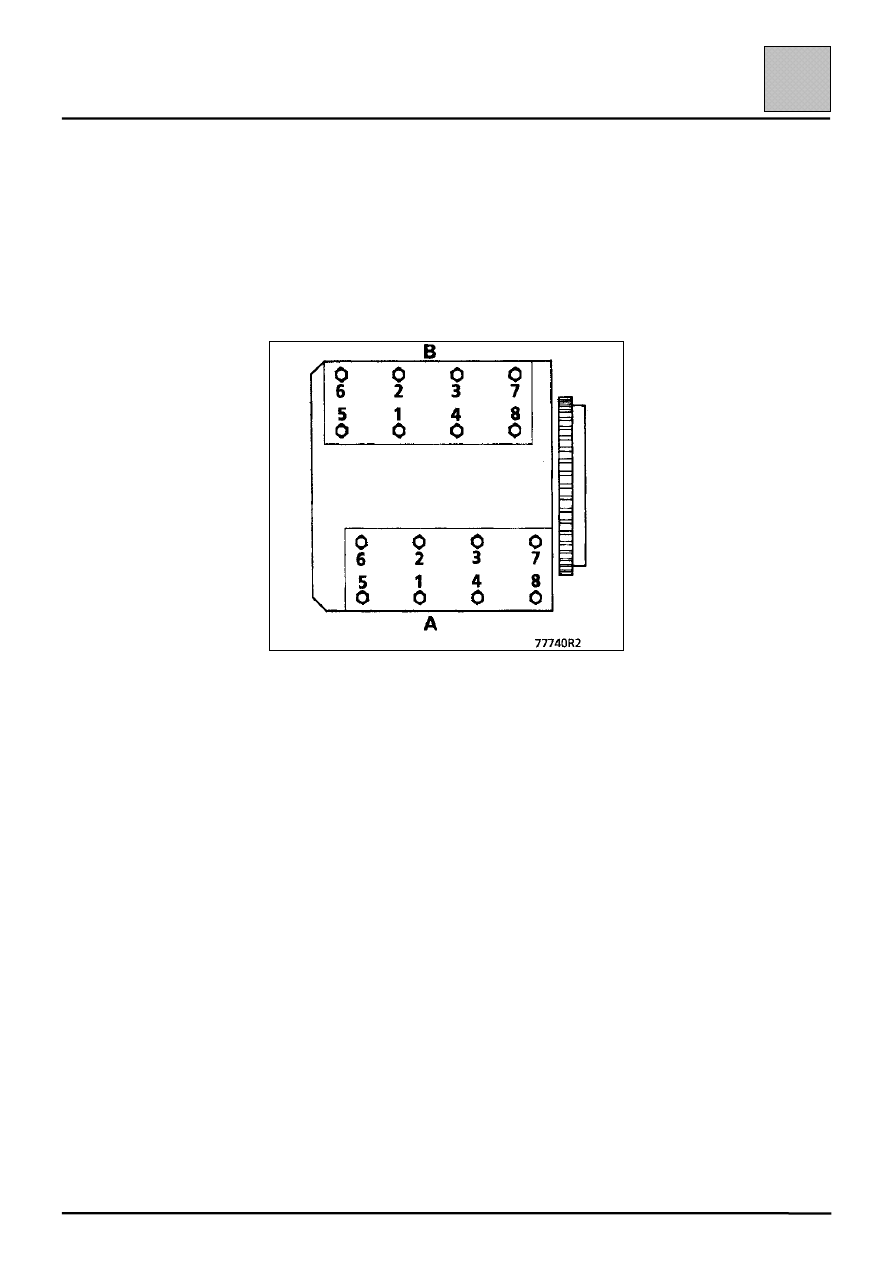

ПОРЯДОК ЗАТЯЖКИ

Предварительно поочередно затяните болты
моментом 2 даН

""""м в требуемом порядке.

Полностью поочередно отверните болты.

Предварительно поочередно затяните болты
моментом 1,5 даН

""""м, затем доверните на 225!!!! в

следующем порядке:

КОНТРОЛЬНЫЕ ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Углы установки передних и задних колес

07-5

07

Значения углов установки передних и задних
колес те же, что и для автомобилей с
двигателем Z.

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Идентификация

10-1

10

Тип

автомобиля

Двигатель

Механическая

коробка

передач

Рабочий

объем,

см

3

Диаметр

цилиндра,

мм

Ход

поршня,

мм

Степень

сжатия

X56V

L7X

РК1

2946

87

82.6

10.5

См. Руководство по ремонту: Mot. L (Е).
