СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Система “Ключ” второго поколения

82

82-19

11.

Выключите и вновь включите

зажигание на несколько секунд без

запуска двигателя, чтобы ввести код

нового комплекта в электронную схему

кодированного электроклапана или  в

компьютер впрыска. Красная

сигнальная лампа должна загореться

на 3 секунды, затем погаснуть.
Для автомобиля с дизельным

двигателем:

выключите зажигание и

сконфигурируйте декодер для работы с

дизельным двигателем (см.

конфигурирование системы с

дизельным двигателем, с помощью

команды G22*2*).
ПРИМЕЧАНИЕ:

на автомобилях с бензиновым

двигателем при помощи

диагностического прибора XR25 можно

проверить, введен ли в компьютер

впрыска новый код (в диагностике

впрыска):
• барграф 2 правый (система

блокировки запуска двигателя)

должен быть погашен

(диагностическая карточка № 27 или
28,

в зависимости от типа

двигателя).

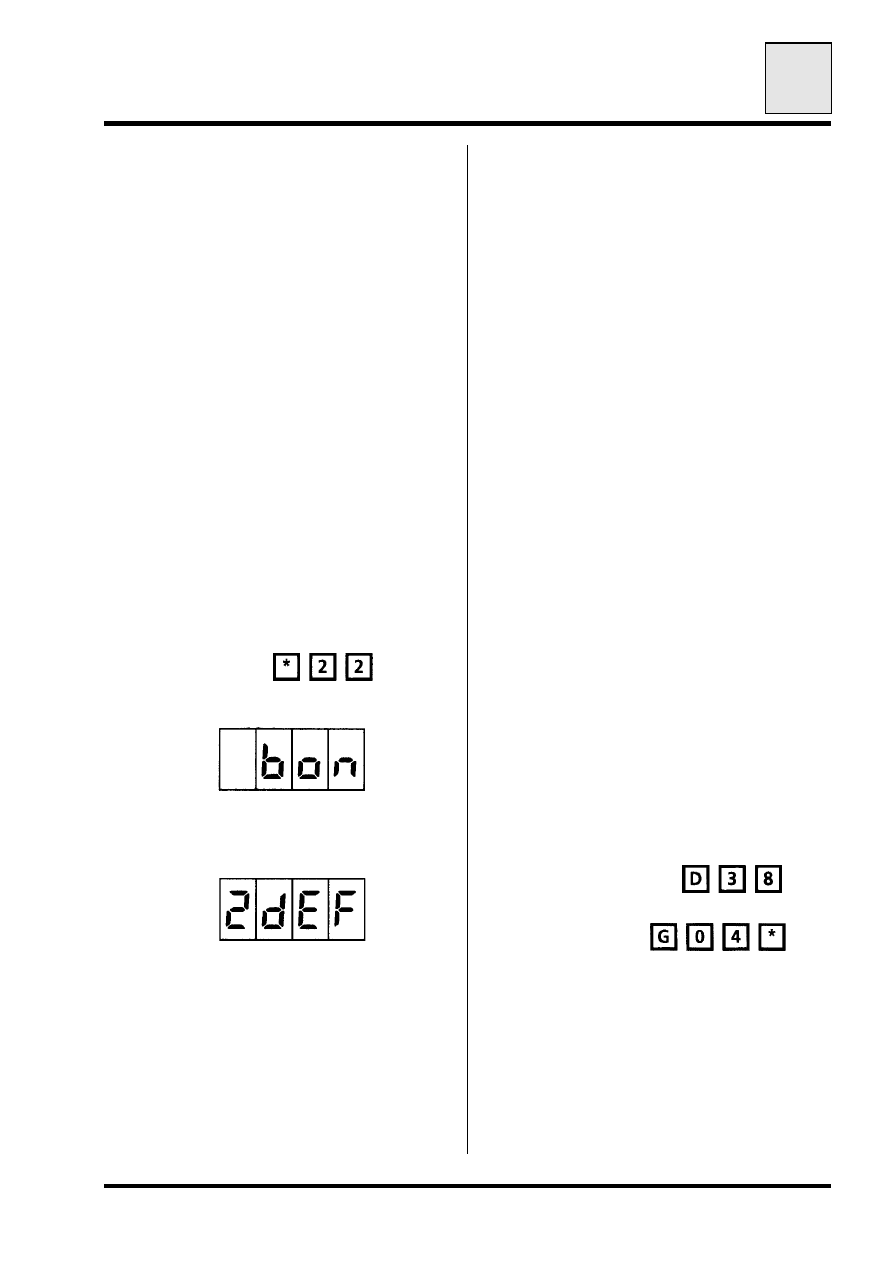

• после набора

на дисплее прибора XR25 должна
появиться надпись

В этом случае кодирование

компьютера впрыска было выполнено

успешно.
Если на дисплее прибора XR25

написано

,

то компьютер впрыска еще не
закодирован.

12.

Проверьте правильность работы

системы.

Включите зажигание и проверьте,

чтобы красная сигнальная лампа

загоралась на 3 секунды, а затем

гасла, и чтобы запускался двигатель.

ПРИМЕЧАНИЕ: можно проверить

запрет запуска двигателя с помощью

прибора XR25.

• Выключите зажигание, подождите,

чтобы сигнальная лампа начала
мигать (медленно) и наберите G04*.

• Включите зажигание и убедитесь,

что запуск двигателя невозможен, и
что сигнальная лампа мигает
(часто).

13.

Выключите и вновь включите
зажигание. Убедитесь, что красная
сигнальная лампа загорается на 3
секунды, затем гаснет, двигатель
запускается, а информация о всех
неисправностях стерта из памяти.

ЗАМЕНА КОМПЬЮТЕРА ВПРЫСКА
(автомобиль с бензиновым двигателем)

Компьютер впрыска поставляется
незакодированным. Следовательно, при
установке необходимо ввести в него код
системы блокировки запуска двигателя.

Для этого достаточно выполнить
следующие операции:

• на несколько секунд включите

зажигание кодированным ключом
автомобиля,

• выключите зажигание, функция защиты

от угона будет включена спустя
примерно 10 секунд (сигнальная лампа
системы блокировки запуска двигателя
начнет мигать).

ПРИМЕЧАНИЕ: запрет на запуск двигателя
можно проверить с помощью
диагностического прибора XR25:

− используйте карточку № 38 и наберите

на приборе XR25 код

,

− при выключенном зажигании наберите

на приборе XR25
(принудительный защитный режим)
(барграф 8 правый высвечивается),

− при включении зажигания красная

сигнальная лампа системы блокировки
запуска двигателя должна мигать
(часто), а запуск двигателя автомобиля
должен быть невозможен.

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Система “Ключ” второго поколения

82

82-20

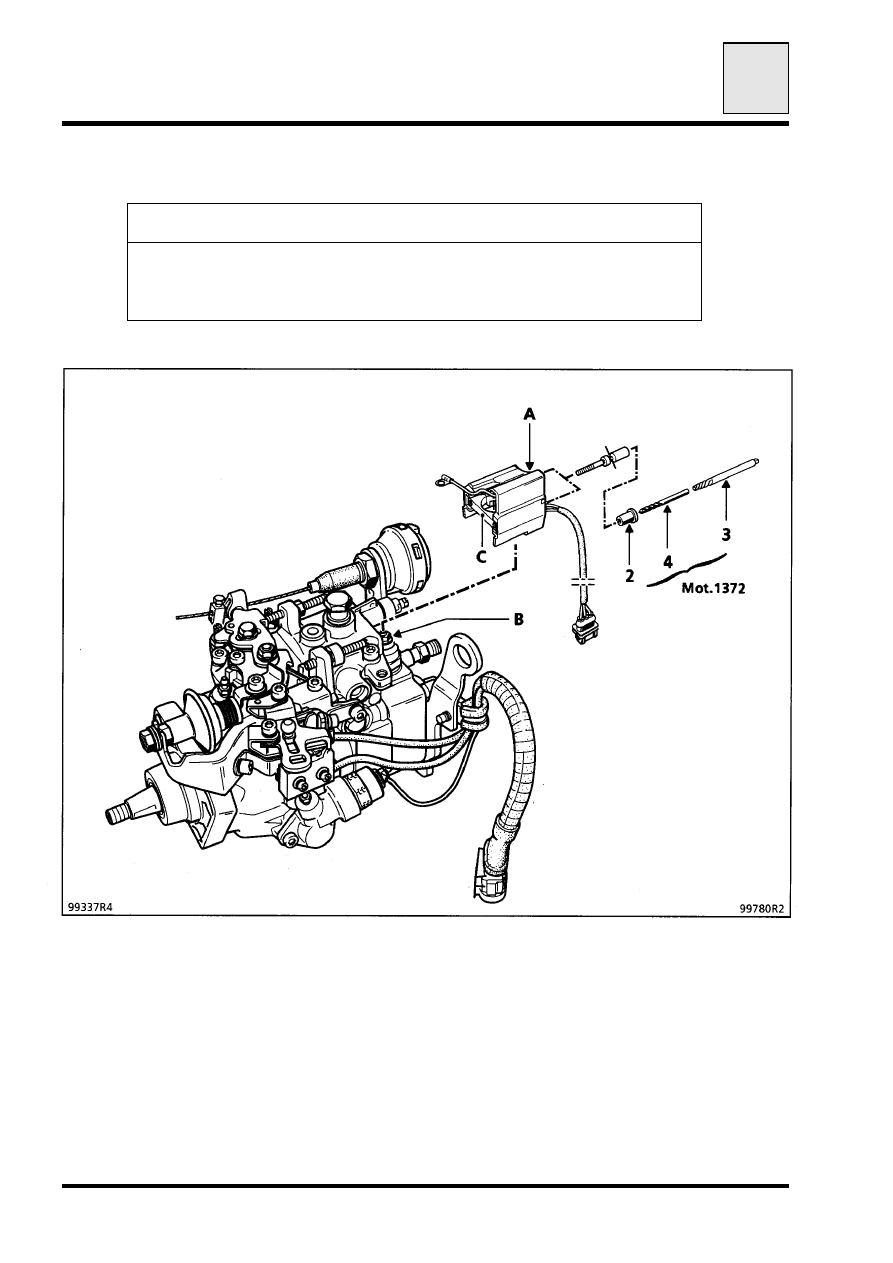

ЗАМЕНА ЭЛЕКТРОННОЙ СХЕМЫ КОДИРОВАННОГО ЭЛЕКТРОКЛАПАНА (автомобиль с
дизельным двигателем, насос фирмы BOSCH)

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ НАБОР ИНСТРУМЕНТОВ

Mot. 1372

Комплект приспособлений для извлечения
винтов с обламывающейся головкой для
электронных блоков

Поместите на место сверления кондукторную втулку (2).

Высверлите оба винта сверлом

∅ 4 мм из комплекта (глубина сверления приблизительно

4 мм).

Для облегчения сверления рекомендуется слегка смазать сверло маслом.

Используйте съемник (3) и его ручку для извлечения винтов.

Извлеките блок (А).

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Система “Ключ” второго поколения

82

82-21

УСТАНОВКА НА МЕСТО

Убедитесь в наличии крепежного фланца
(С) за электроклапаном.

Подключите провод связи между
электронной схемой кодирования и
электроклапаном (В) и закрепите гайкой
(момент затяжки: 2 Н.м).

Защелкните пластмассовый кожух на
электроклапане.

Установите электронный кодированный
блок на электроклапане и закрепите
новыми самоломающимися винтами с
обламывающейся головкой, ввинчивая их
во фланец до тех пор, пока они не
сломаются.

ВНИМАНИЕ: электронный блок
электроклапана поставляется
незакодированным. Следовательно, при
установке необходимо ввести в него код
системы блокировки запуска двигателя.

Для этого достаточно выполнить
следующие операции:

• Включите зажигание кодированным

ключом автомобиля.

• Выключите зажигание, функция защиты

от угона будет включена спустя 10
секунд (сигнальная лампа системы
блокировки запуска двигателя начнет
мигать).

ПРИМЕЧАНИЕ: запрет на запуск двигателя
можно проверить с помощью
диагностического прибора XR25:

• Используйте диагностическую карточку

№ 38 и наберите на приборе XR25 код
D38.

• При выключенном зажигании на приборе

XR25

 наберите G04* (принудительный

защитный режим) (барграф 8 правый
высветится).

• При включении зажигания красная

сигнальная лампа системы блокировки
запуска двигателя должна мигать
(часто), а запуск двигателя автомобиля
должен быть невозможен.

ОСОБЕННОСТИ ТЕСТИРОВАНИЯ
КОМПЬЮТЕРА ВПРЫСКА ИЛИ
КОДИРОВАННОГО ЭЛЕКТРОКЛАПАНА
(

тестовый экземпляр)

ВНИМАНИЕ: при тестировании
незакодированного компьютера впрыска
или электроклапана, взятых для
тестирования со склада или снятых с
другого автомобиля (тестовый
экземпляр), обязательно следует
удалить предохранитель цепи питания
декодера (предохранитель с символом
блокировки дверей); не устанавливайте
этот предохранитель на место, пока блок,
взятый для испытаний, находится на
автомобиле.

Удаление этого предохранителя
позволяет запускать двигатель
автомобиля, не опасаясь ввода кода в
компьютер впрыска или в электроклапан.

После этого можно проводить испытание.

После испытания, если блок должен быть
возвращен на склад, его следует сначала
снять с автомобиля, а уже потом
поставить на место предохранитель
питания декодера.

Если блок должен остаться на
автомобиле, то следует поставить
предохранитель на место и ввести код
системы блокировки запуска двигателя в
компьютер впрыска или в электроклапан
(см. “Замена компьютера впрыска или
кодированного электроклапана”).

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Система “Ключ” второго поколения

82

82-22

Проверка (для автомобиля с бензиновым

двигателем)
Если испытательный компьютер должен

быть возвращен на склад, то нужно

проверить (перед тем, как снимать его с

автомобиля) с помощью прибора XR25 и

диагностической карточки (в зависимости

от типа двигателя), не закодировался ли

компьютер впрыска во время испытания

(например, в результате ошибочных

действий).
Подключите диагностический прибор XR25,

установите поворотный переключатель в

нужное положение и наберите код впрыска.
Барграф 2 правый (система блокировки
запуска двигателя) должен высветиться, а

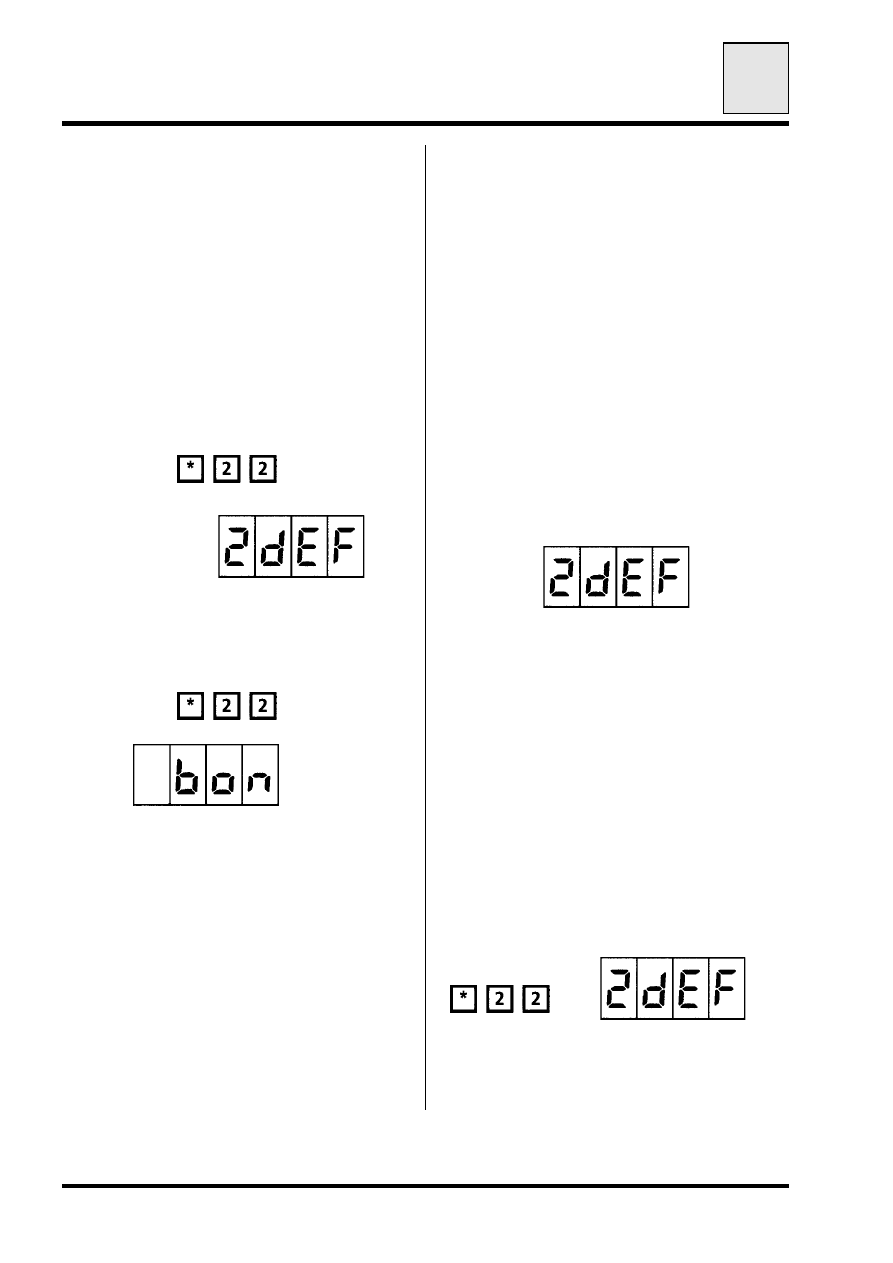

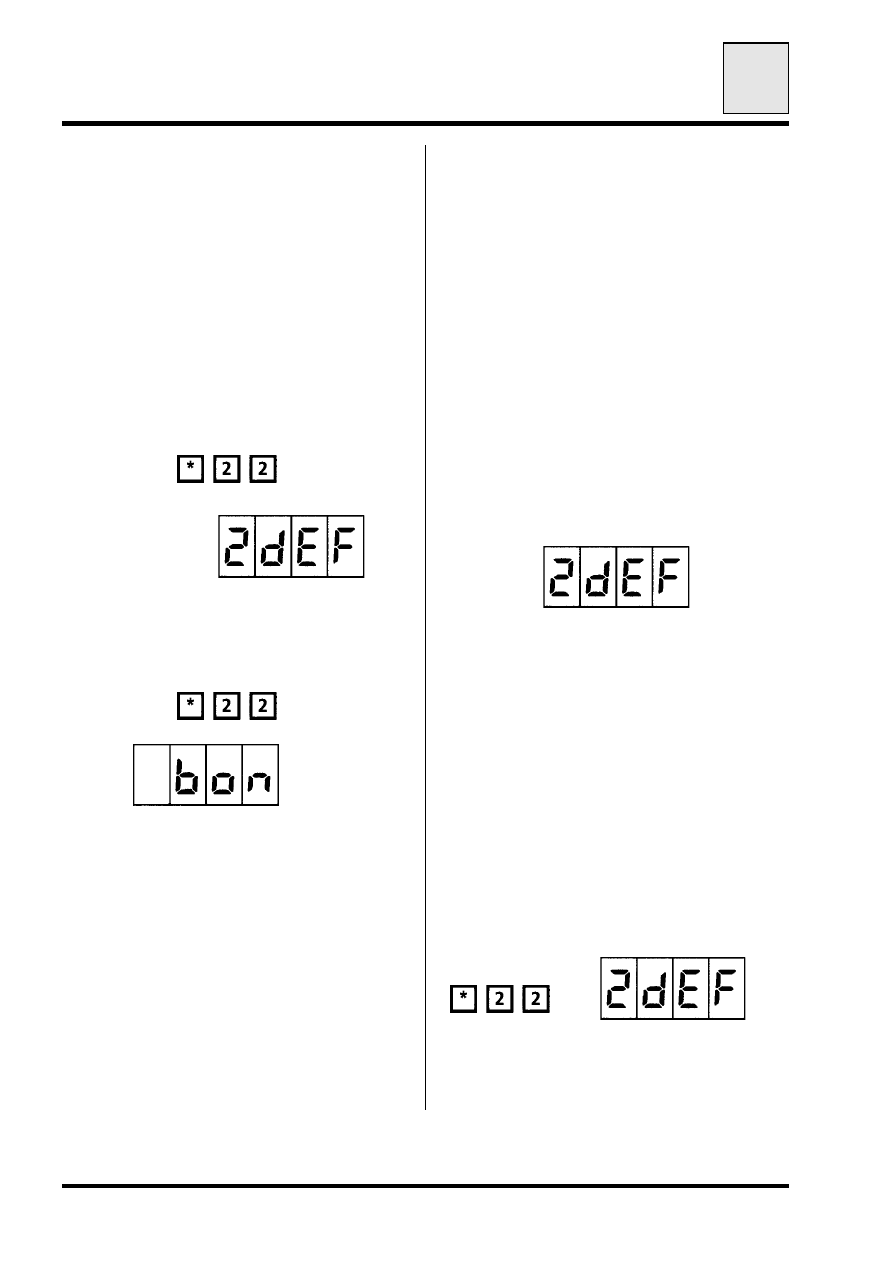

после набора

на дисплее прибора XR25 должна

появиться надпись

.

Это говорит о том, что компьютер впрыска
не закодирован, и может быть возвращен
на склад.
Если барграф 2 правый (система
блокировки запуска двигателя) погашен, а
после набора
на дисплее прибора XR25 появляется

надпись

, это означает,

что в компьютер впрыска введен код
системы блокировки запуска двигателя (в
результате ошибочных действий).
В этом случае компьютер перед

возвращением на склад необходимо

декодировать.
Процедура декодирования компьютера

впрыска состоит в замене декодера

автомобиля другим декодером, имеющим

другой код (вместе с его передатчиком), и в

восстановлении аварийного кода отмены

блокировки автомобиля ( аварийный код

отмены блокировки запрашивается в

местном представительстве РЕНО) с

помощью номера, записанного в головке

ключа автомобиля.

При выключенном зажигании установите на
место собственного декодера автомобиля
декодер, имеющий другой код (данная
процедура не выполнима с
незакодированным декодером или
имеющим тот же код, что и компьютер
впрыска).

Включите зажигание, красная сигнальная
лампа системы блокировки запуска
двигателя мигает (часто).

Введите код отмены блокировки
автомобиля (номер, соответствующий
номеру ключа-оригинала).

После ввода кода отмены блокировки
красная сигнальная лампа опять начнет
мигать. На дисплее прибора XR25
появится надпись

Надпись говорит о том, что компьютер
впрыска декодирован.

Выключите зажигание, снимите
декодированный компьютер и возвратите
на склад.

Вновь установите компьютер и декодер на
автомобиль.

ПРИМЕЧАНИЕ: при проверке впрыска с
помощью прибора XR25 (диагностическая
карточка выбирается в зависимости от
типа двигателя) высвечивание барграфа 2
правого при испытании незакодированного
компьютера считается нормальным.

➙

=

незакодированный компьютер.
