НАРУЖНЫЕ КУЗОВНЫЕ АКСЕССУАРЫ

Наружное зеркало заднего вида с ручной регулировкой

56-7

56

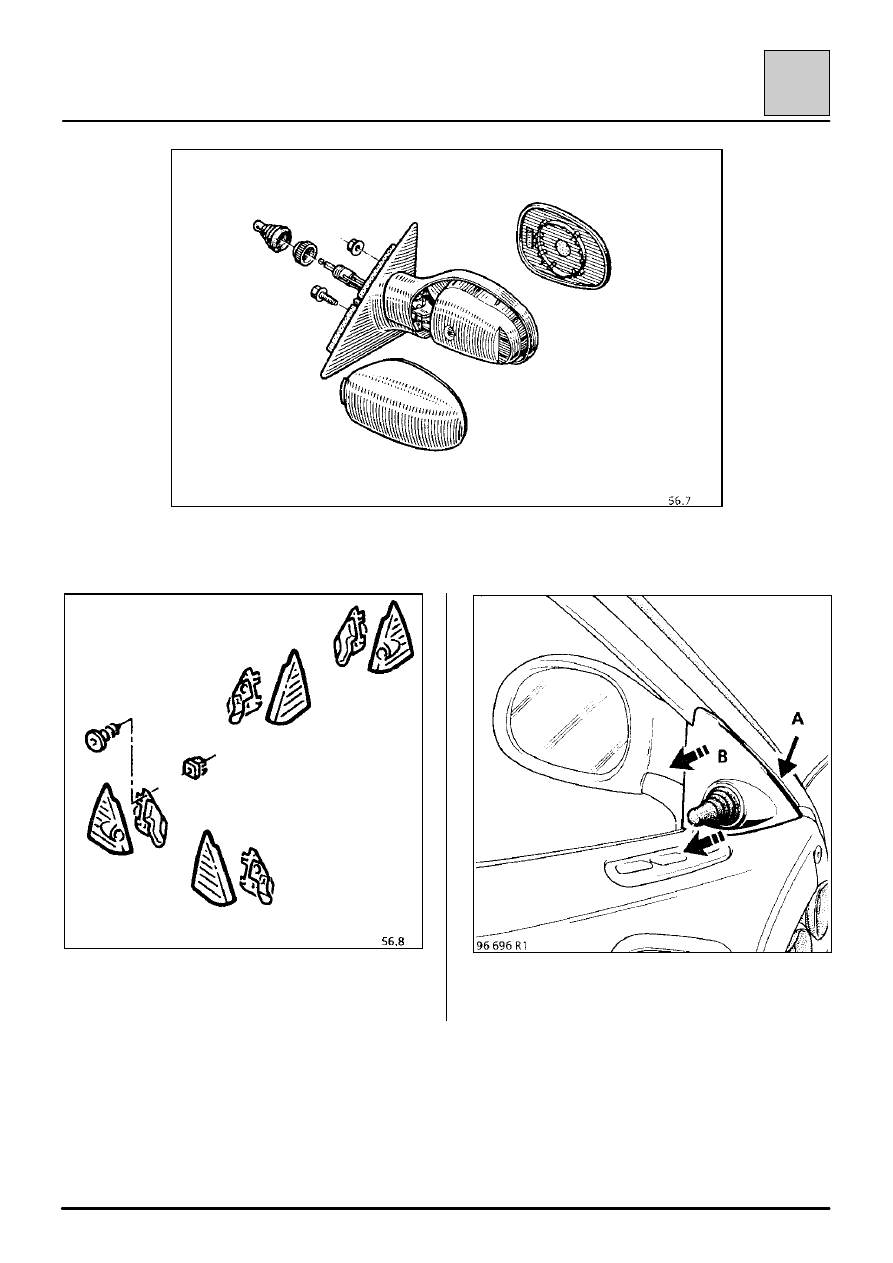

СНЯТИЕ

Снимите корпус зеркала заднего вида.

Отделите от рамки внутренний кожух (А) зеркала.
Снимите его, потянув назад (В).

НАРУЖНЫЕ КУЗОВНЫЕ АКСЕССУАРЫ

Наружное зеркало заднего вида с ручной регулировкой

56-8

56

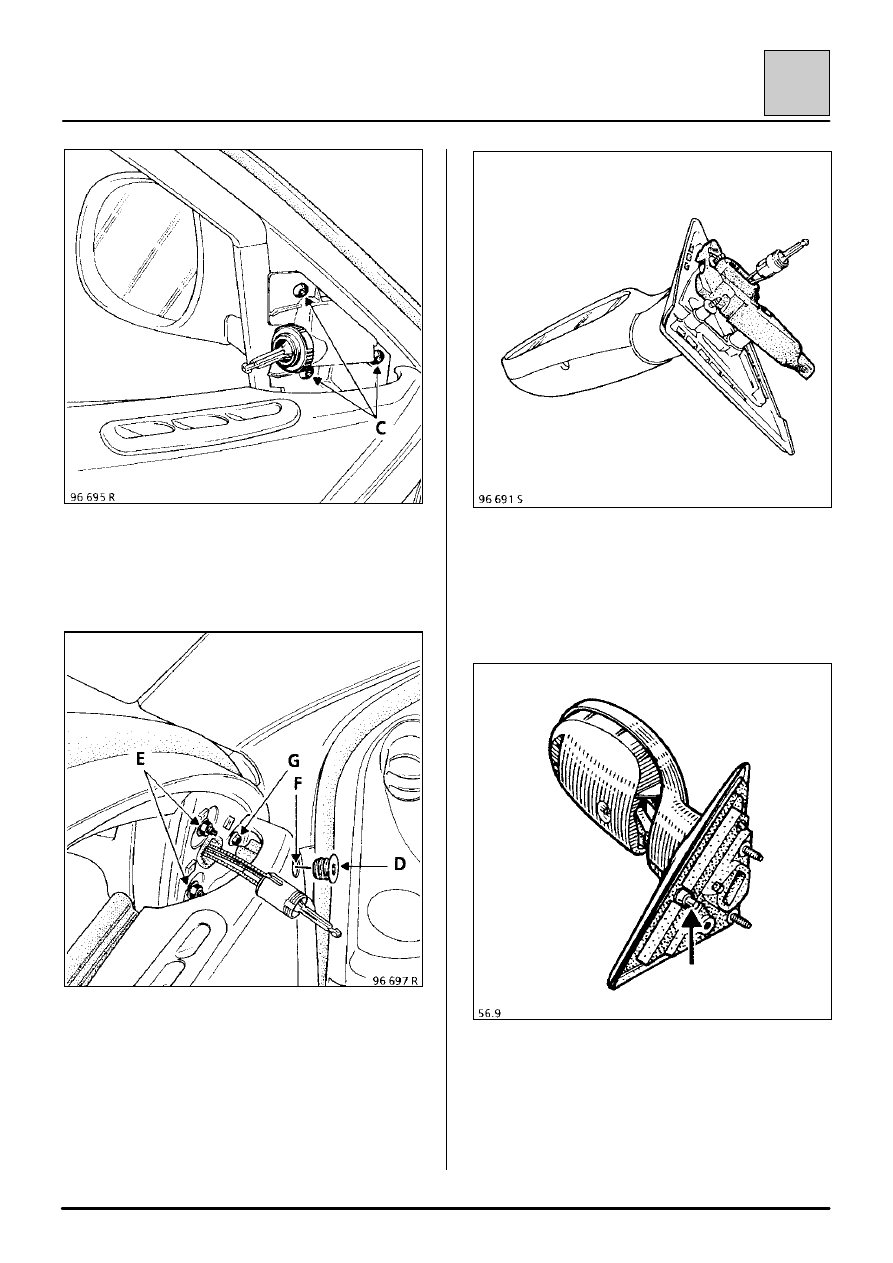

Выверните три винта «торкс» на 20 (С).

Отверните пластмассовую гайку крепления троса
управления.

Извлеките из обивки втулку (D) («Торкс 40»).

Отверните две гайки (Е) и болт крепления зеркала
заднего вида.

Выверните болт (G) через отверстие (F).

(Отсоедините датчик температуры, если он
имеется).

ПРИМЕЧАНИЕ: Информацию о снятии датчика
см. на странице 56-15.

УСТАНОВКА

Обеспечьте правильное положение зеркала
заднего вида, пользуясь предусмотренной для
этой цели направляющим выступом.

НАРУЖНЫЕ КУЗОВНЫЕ АКСЕССУАРЫ

Наружное зеркало заднего вида с электрической регулировкой

56-9

56

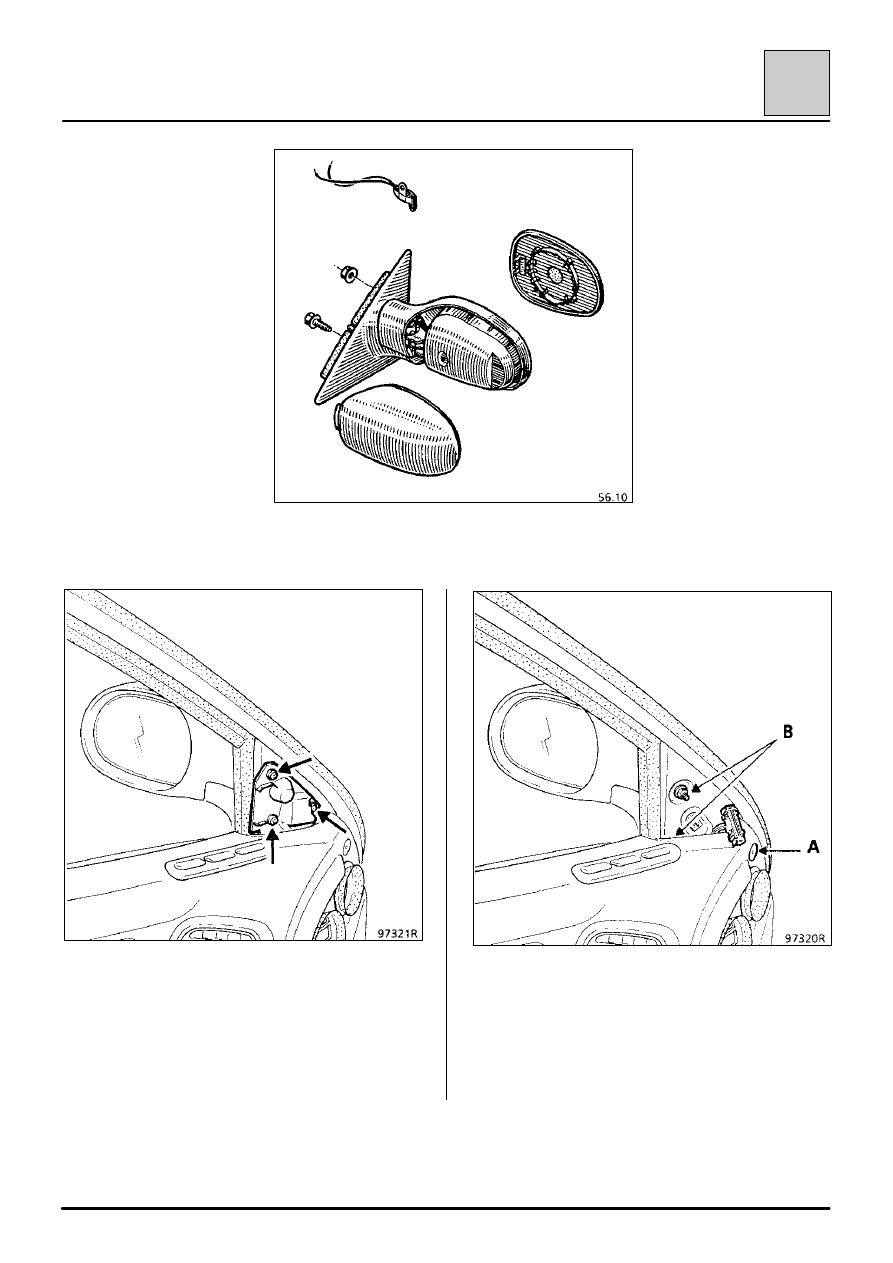

СНЯТИЕ

Снимите:
– внутренний кожух зеркала,
– три винта («торкс» на 20) крепления

кронштейна.

Отсоедините разъем, нажав на два его
фиксатора.

Извлеките заглушку (А), чтобы обеспечить доступ
к скрытому креплению зеркала заднего вида.

Отверните две других гайки крепления (В).

НАРУЖНЫЕ КУЗОВНЫЕ АКСЕССУАРЫ

Наружное зеркало заднего вида с электрической регулировкой

56-10

56

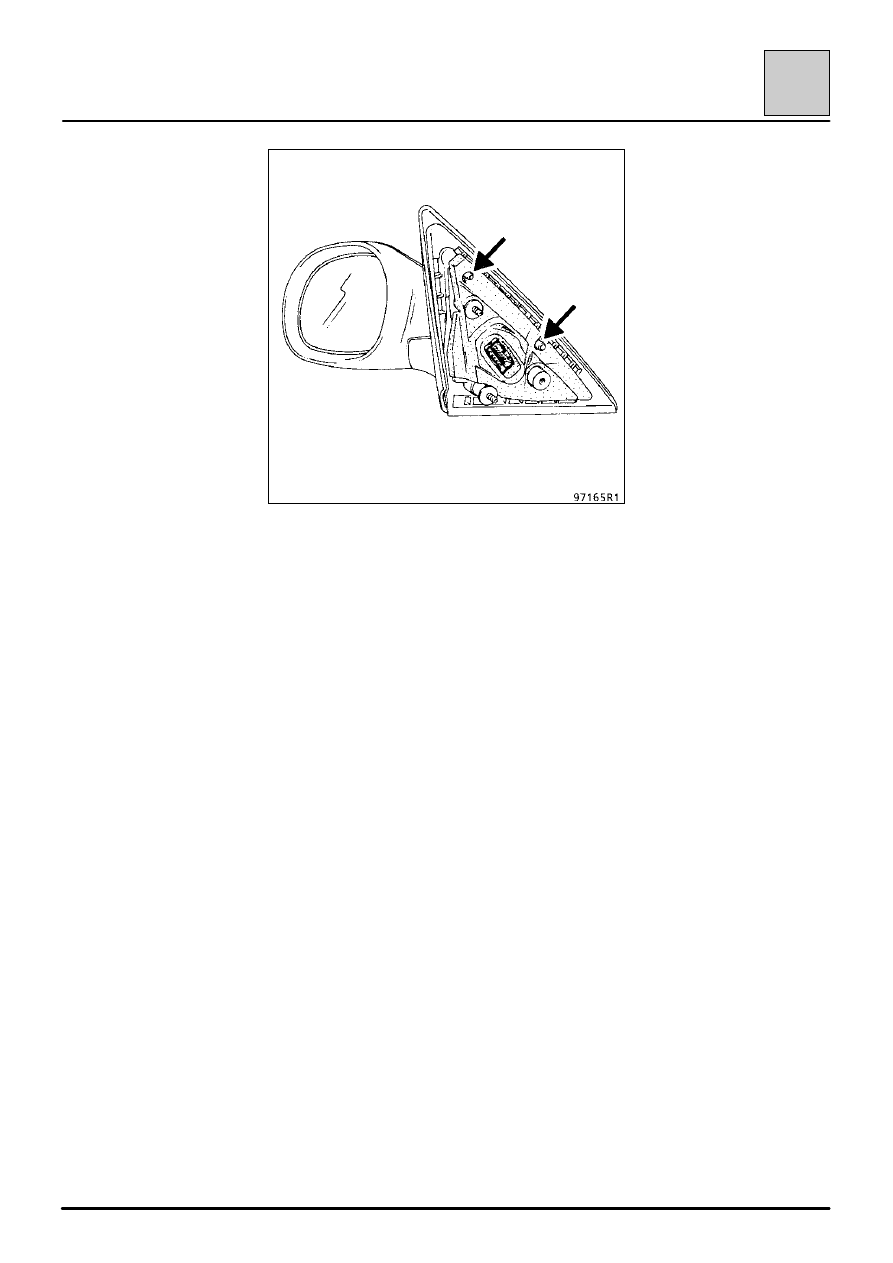

При установке зеркала заднего вида используйте
направляющие выступы для правильного его
расположения.
