НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Боковые защитные накладки

55-6

55

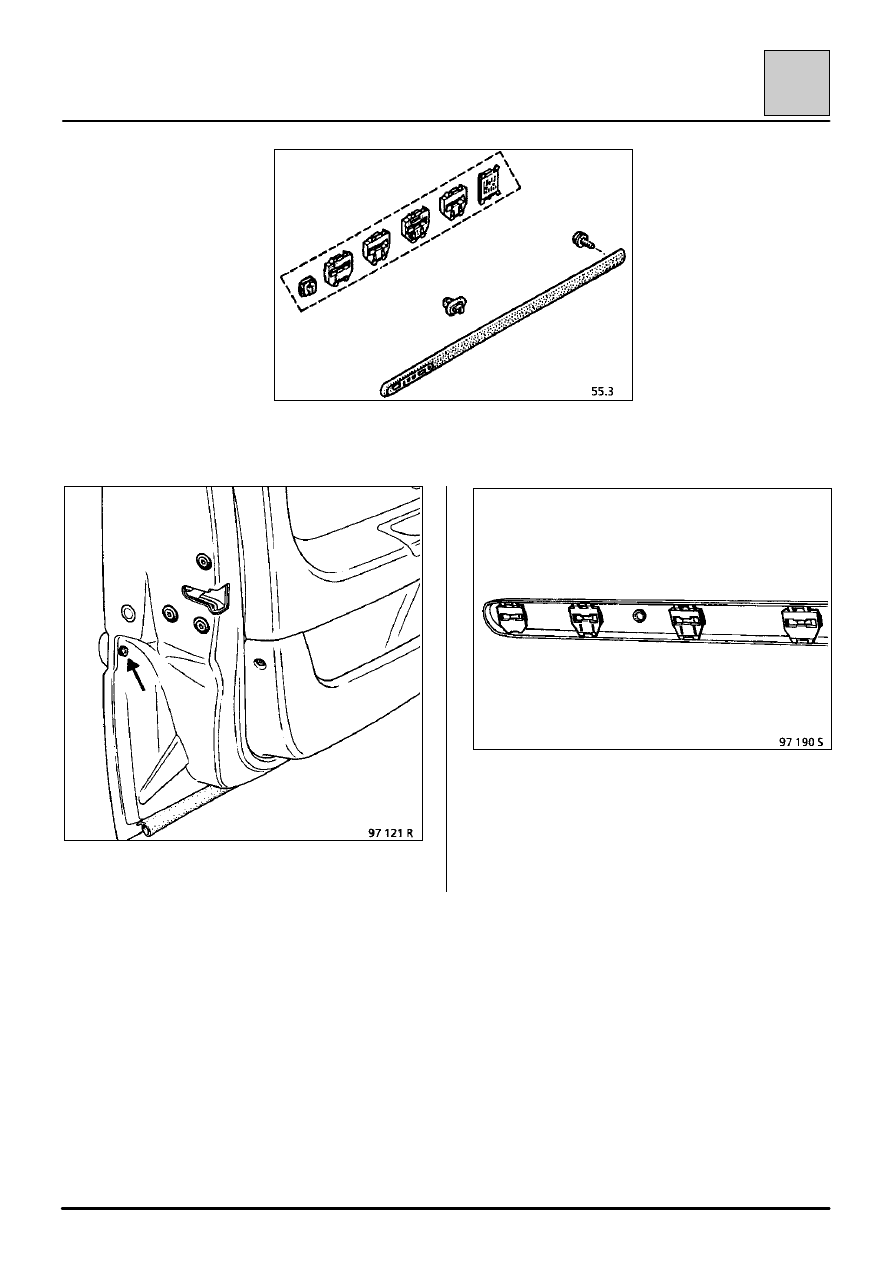

Выверните винт («торкс» на 20).

Снимите боковую накладку (вид накладки с
внутренней стороны).

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Боковые защитные накладки

55-7

55

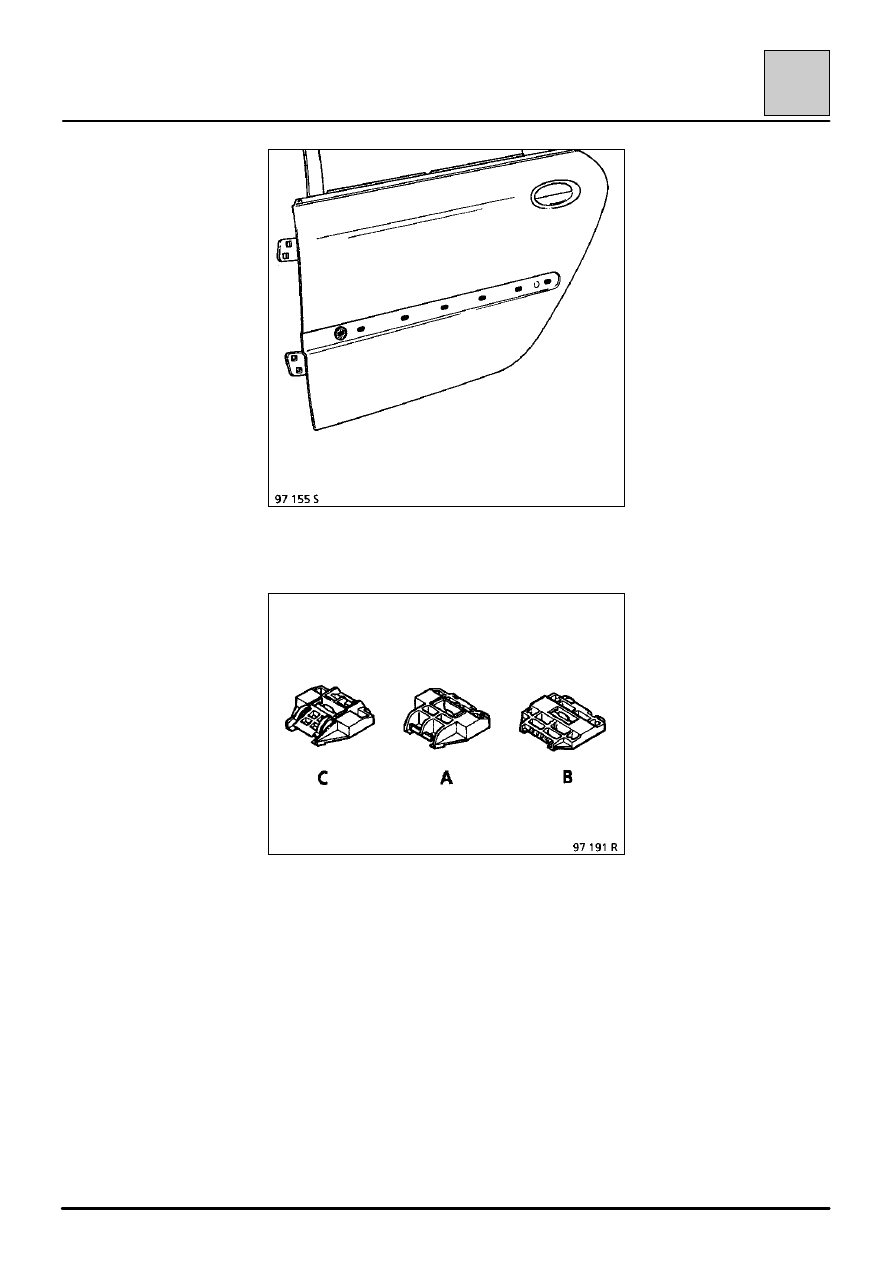

Вид отверстий, расположенных вдоль двери.

Детали крепления:
А Фиксатор красного цвета (для крепления

середины накладки).

В Фиксатор зеленого цвета (для крепления

концов накладки).

С Фиксатор белого цвета.

НАРУЖНЫЕ КУЗОВНЫЕ АКСЕССУАРЫ

Задний спойлер

56-1

56

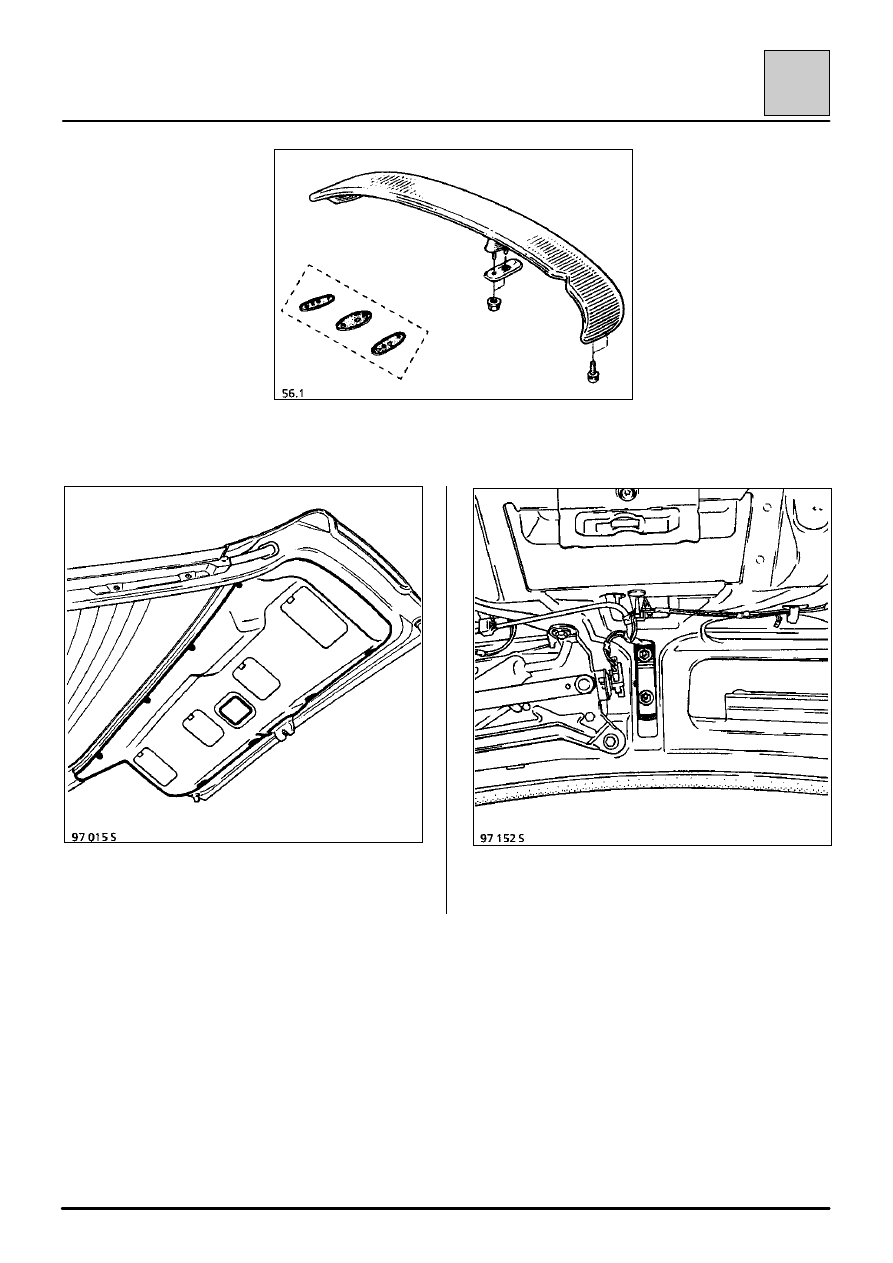

СНЯТИЕ

Снимите накладку двери задка кузова.

Отверните центральные гайки крепления (две
гайки).

НАРУЖНЫЕ КУЗОВНЫЕ АКСЕССУАРЫ

Задний спойлер

56-2

56

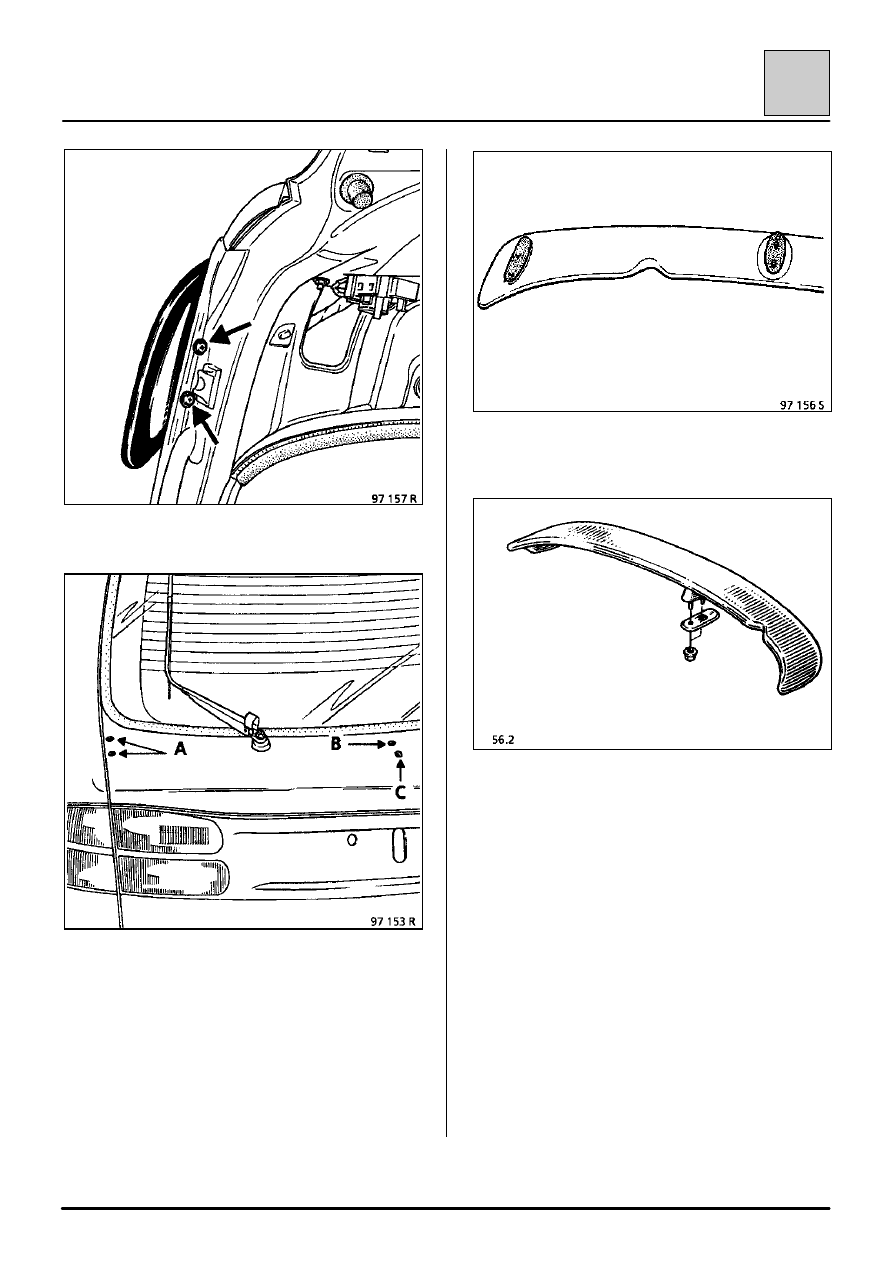

Снимите боковые винты крепления (винты
«Торкс»).

Со склада запасных частей двери задка
поставляются без отверстий. Метки для отверстий
(А) наносятся по внутренней стороне двери.
Диаметр просверливаемых отверстий 12,2 мм.
После того, как отверстия для боковых винтов
крепления спойлера просверлены, приложите его
к двери, чтобы разметить места отверстий для
центральных винтов креплений.

В

∅6,2

С

∅6,2 × 12,2

Вид спойлера.

ВНИМАНИЕ: Центральная опора оснащается
усилительной пластиной. Она должна быть
поставлена на свое место при установке
спойлера.

Не забудьте выполнить антикоррозийную
обработку после высверливания отверстий для
крепления спойлера.

Автомобили, оборудованные спойлером, имеют
специальные газонаполненные упоры двери задка
кузова.
