ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на консоли потолка

84-16

84

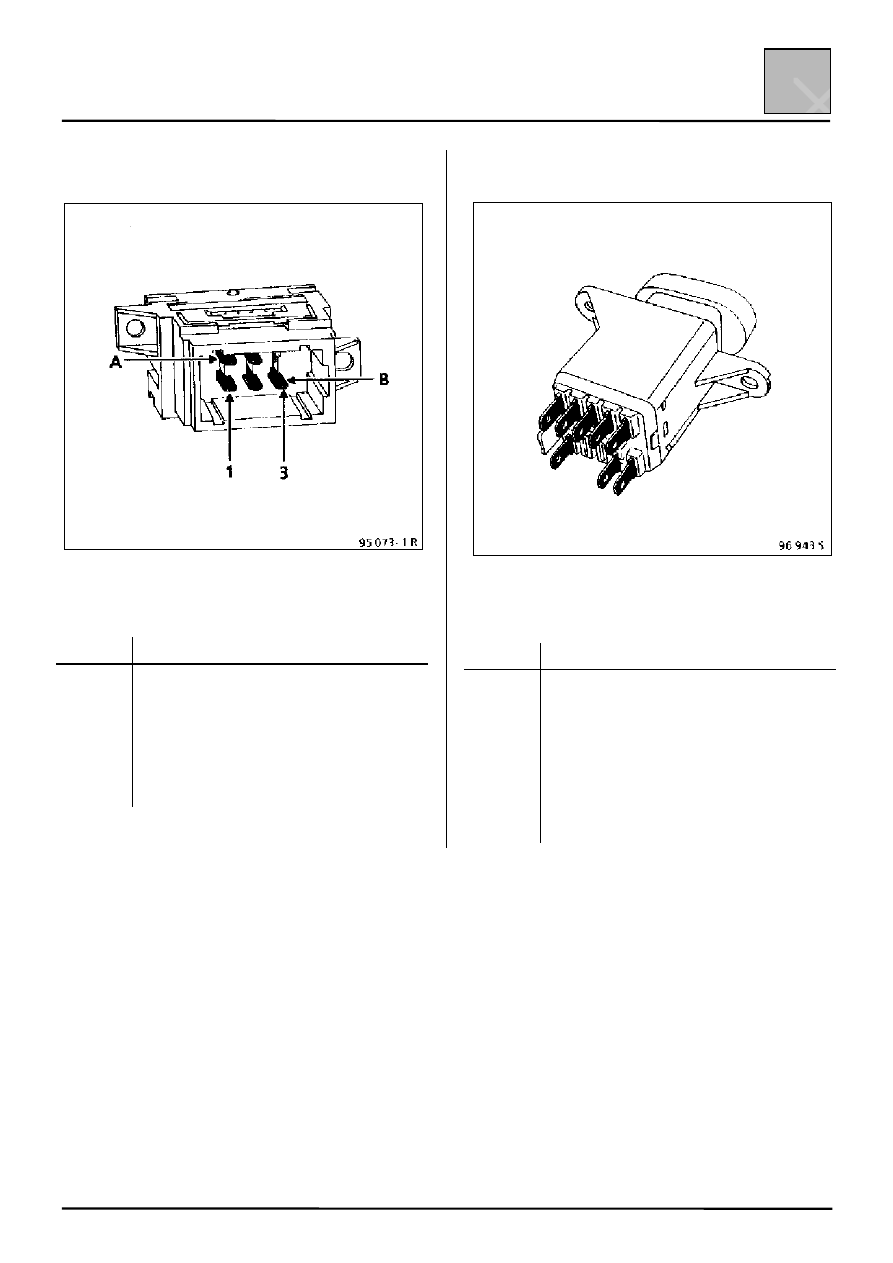

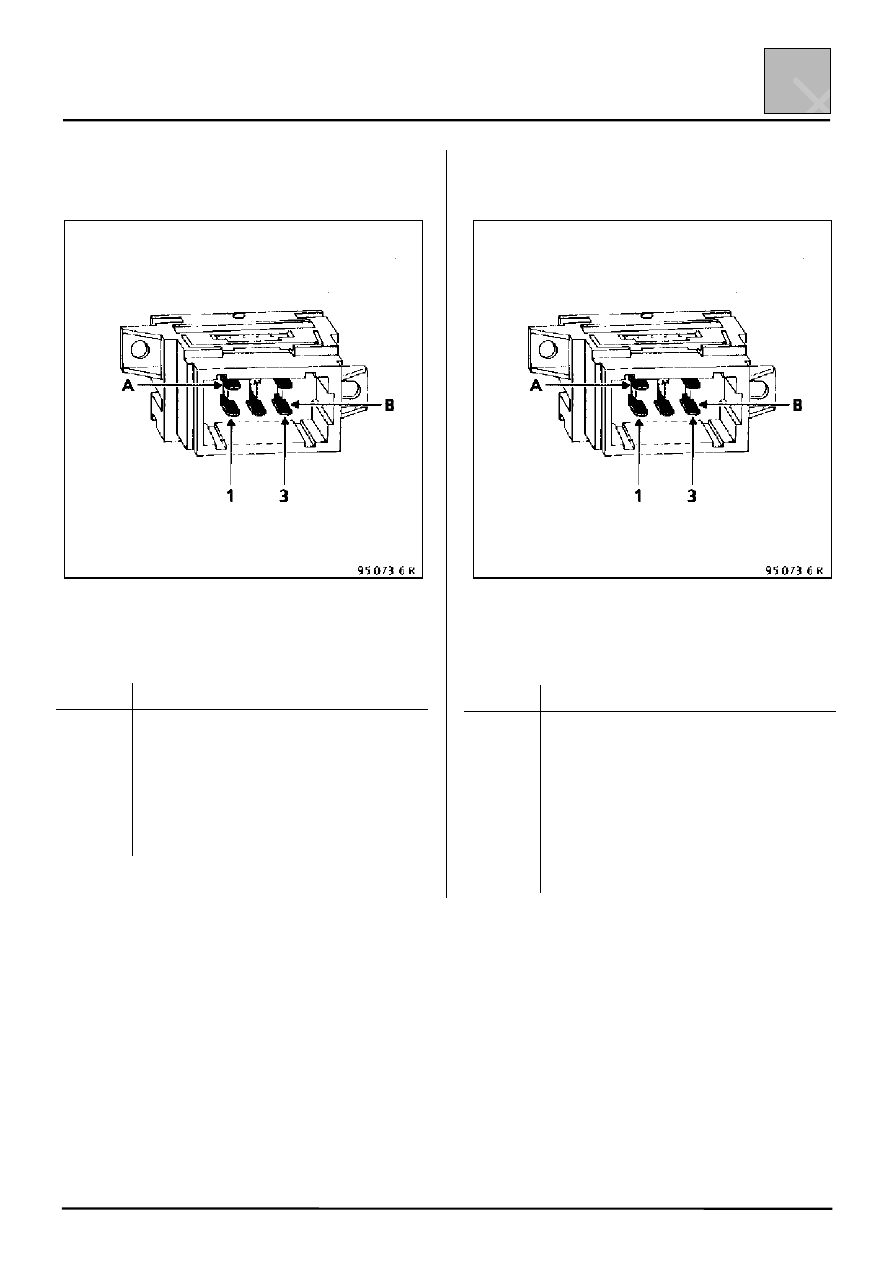

Выключатель привода люка крыши с
функцией противозащемления

ПОДКЛЮЧЕНИЕ

Красный разъем

Контакт

Назначение

A1

Закрытие люка

A2

Не используется

A3

Не используется

B1

Не используется

B2

Масса через электронный блок
управления

B3

Открытие люка

Выключатель привода люка крыши без
блокировки электропривода

ПОДКЛЮЧЕНИЕ

Красный разъем

Контакт

Назначение

A1

Реле и электродвигатель привода
люка

A2

Не используется

A3

Напряжение питания цепи
приоткрытия крышки люка

B1

Напряжение питания цепи
перемещения люка

B2

Масса

B3

Реле включения электродвигателя

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на центральной консоли

84-17

84

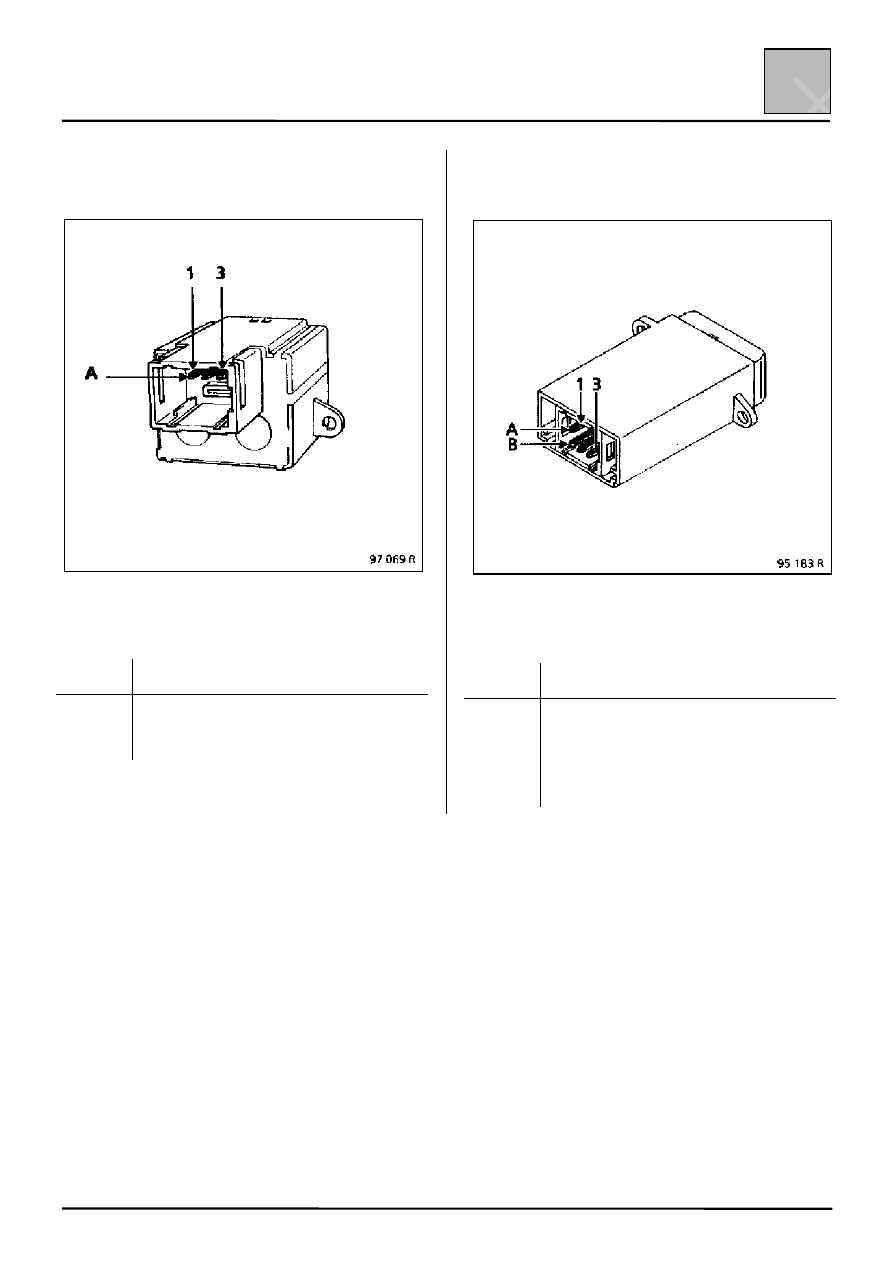

Выключатель центрального замка

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

A1

Цепь управления разблокировкой
замков дверей

A2

Масса

B1

«+» освещение

B2

Масса

B3

Цепь управления блокировкой
замков дверей

Выключатель аварийной сигнализации

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

Указатели левого поворота

2

Указатели правого поворота

3

Масса

4

«+» до замка зажигания

5

«+» после замка зажигания

6

Контрольная лампа

7

«+» освещение

10

Основной выход

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на приборной панели

84-18

84

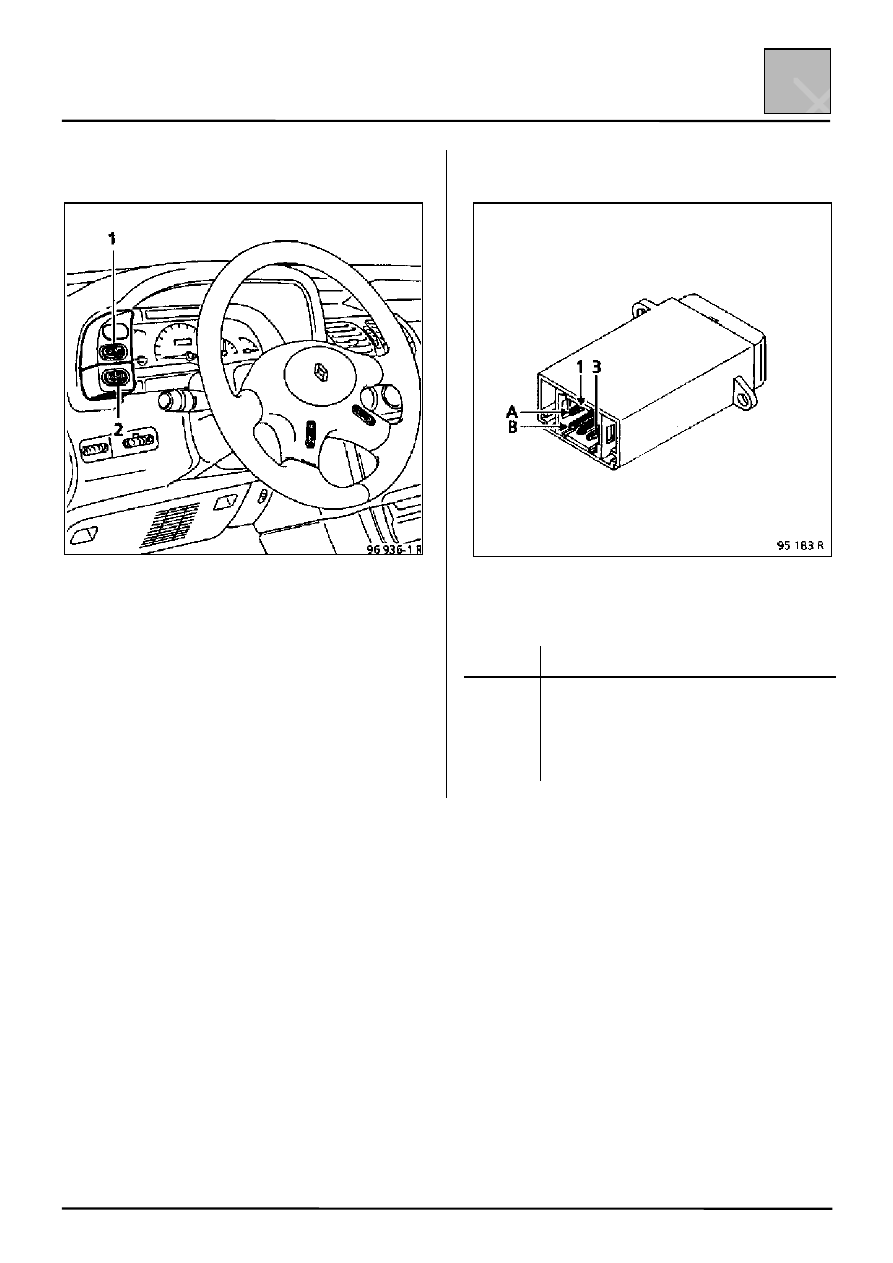

Блок выключателей на приборной панели

1) Выключатель круиз-контроля или выключатель

зуммера- сигнализатора превышения заданной
скорости движения.

2) Выключатель речевого синтезатора.

Выключатель круиз-контроля

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

A1

Масса

B1

«+» освещение

B2

«+» после замка зажигания

B3

Напряжение питания системы круиз-
контроля

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на приборной панели

84-19

84

Выключатель речевого синтезатора

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

A1

Кнопка «Повтор»

А2

Масса

А3

Кнопка «Тон»

Выключатель зуммера- сигнализатора
превышения заданной скорости движения

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

A1

Масса

A3

«+» напряжение питания

B1

«+» освещение

B2

«+» после замка зажигании

B3

Не используется
