ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели на панели правления отопителем

84-8

84

Выключатели обогревателей заднего и ветрового
стекол* встроены в панель управления отопителя
или кондиционера* и поэтому замене не
подлежат.

Замена панели управления отопителя или
кондиционера* осуществляется в соответствии с
разделом 6.

ПОДКЛЮЧЕНИЕ

Подключение выключателей и методика поиска
неисправностей приведены в Руководстве по
ремонту 6, раздел «Поиск неисправностей».

* В зависимости от комплектации.

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на дверях

84-9

84

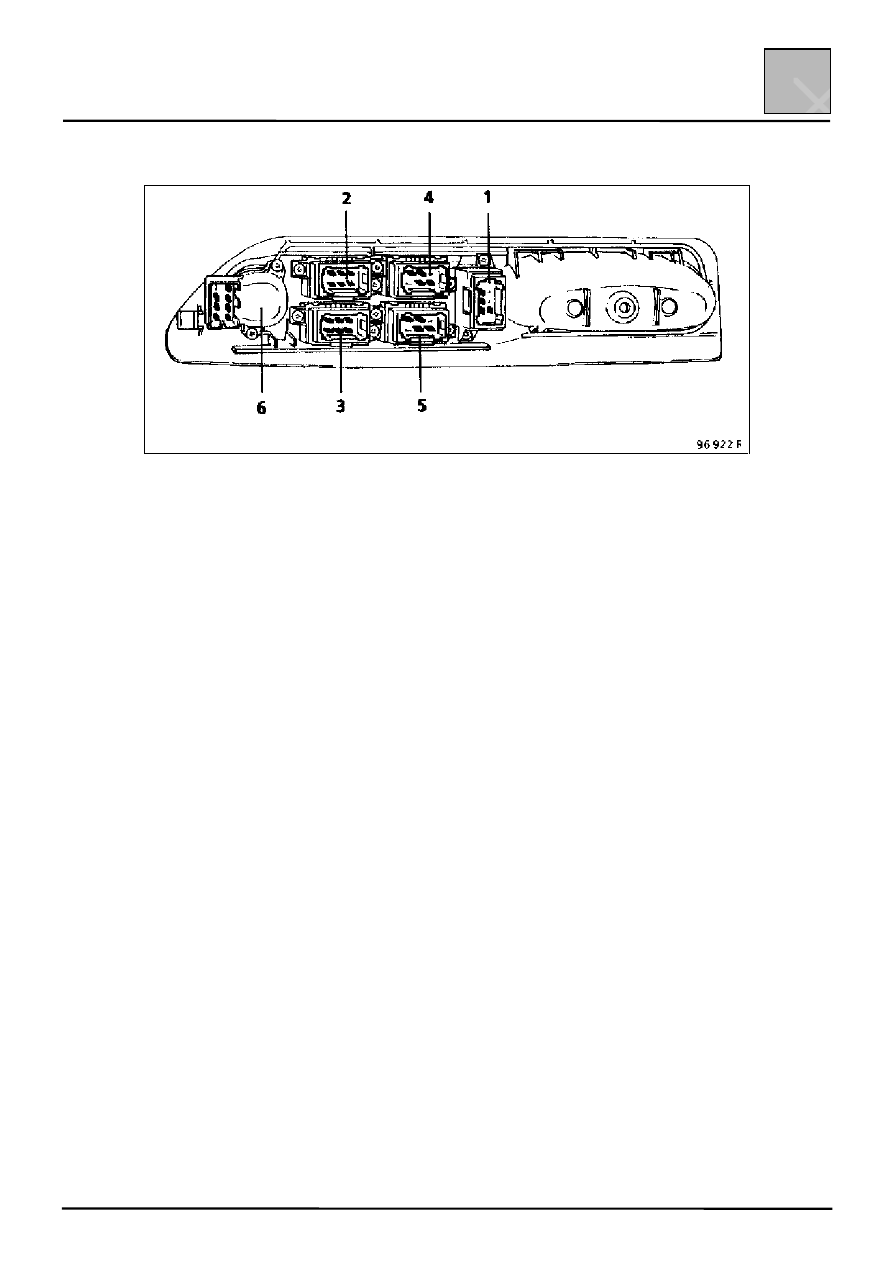

Подлокотник (для моделей в полной комплектации)

1 Выключатель блокировки стеклоподъемников для обеспечения

безопасности детей

2 Выключатель стеклоподъемника двери водителя
3 Выключатель стеклоподъемника двери переднего пассажира
4 Выключатель стеклоподъемника левой задней двери
5 Выключатель стеклоподъемника правой задней двери
6 Переключатель электропривода наружных зеркал заднего вида

Снятие выключателей

Снимите подлокотник (по методике, приведенной в разделе 72) и
удалите два крепежных винта данного выключателя.

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на дверях

84-10

84

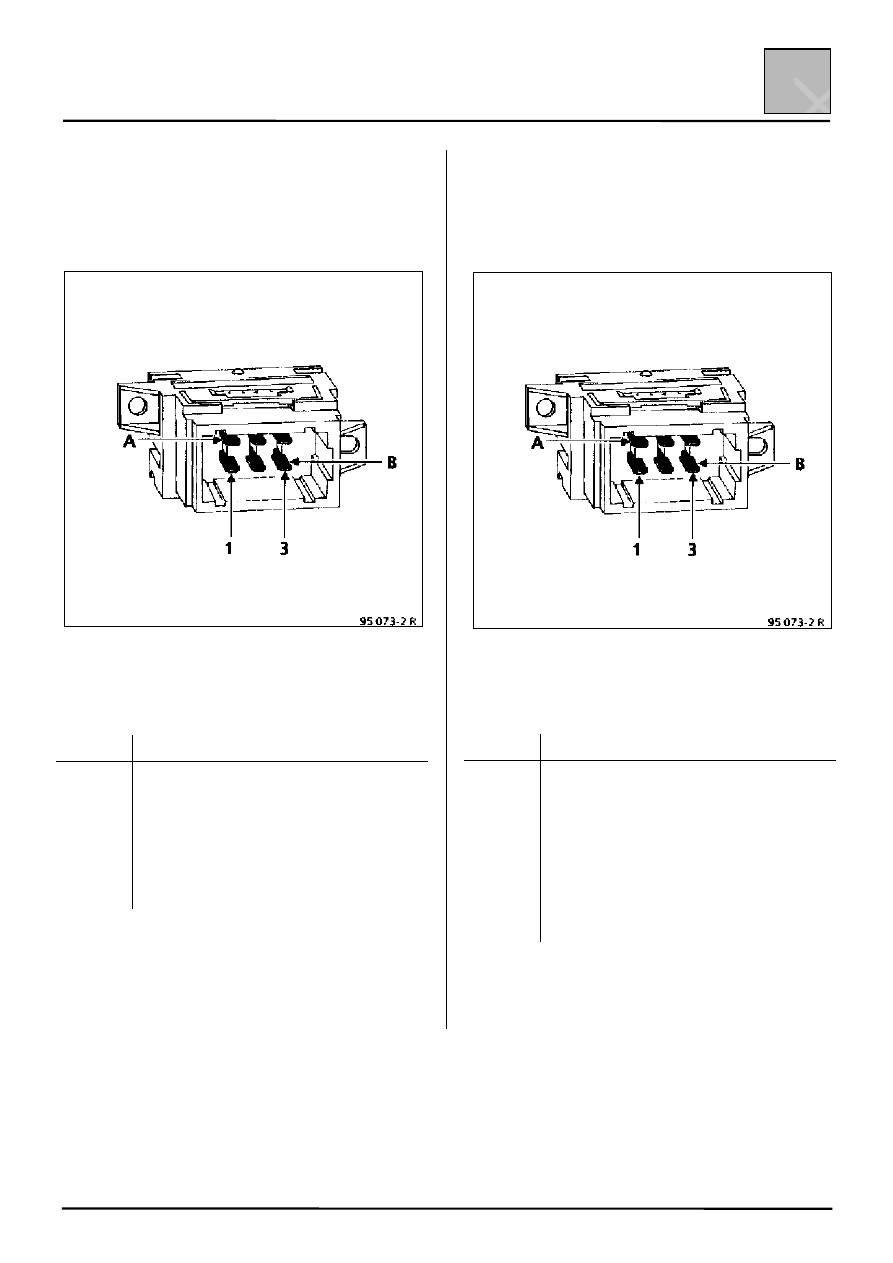

Выключатель блокировки стеклоподъемников
для обеспечения безопасности детей

Указанный выключатель блокирует электрические
стеклоподъемники задних дверей.

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

A1

Не используется

A2

Освещение

A3

Блокировка стеклоподъемника
задней двери

B1

Масса

B2

Не используется

B3

Не используется

Встроенная в выключатель лампа подсветки
замене не подлежит.

Выключатель импульсного режима
стеклоподъемника двери водителя
(независимо от наличия или отсутствия системы
дистанционного управления стеклоподъемниками
с функцией противозащемление)

ПОДКЛЮЧЕНИЕ

Коричневый разъем

Контакт

Назначение

A1

«+» освещение

A2

Режим непрерывного опускания
стекла

A3

Режим импульсного опускания
стекла

B1

Режим импульсного подъема стекла

B2

Режим непрерывного подъема
стекла

B3

Масса

Встроенная в выключатель лампа подсветки
замене не подлежит.

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на дверях

84-11

84

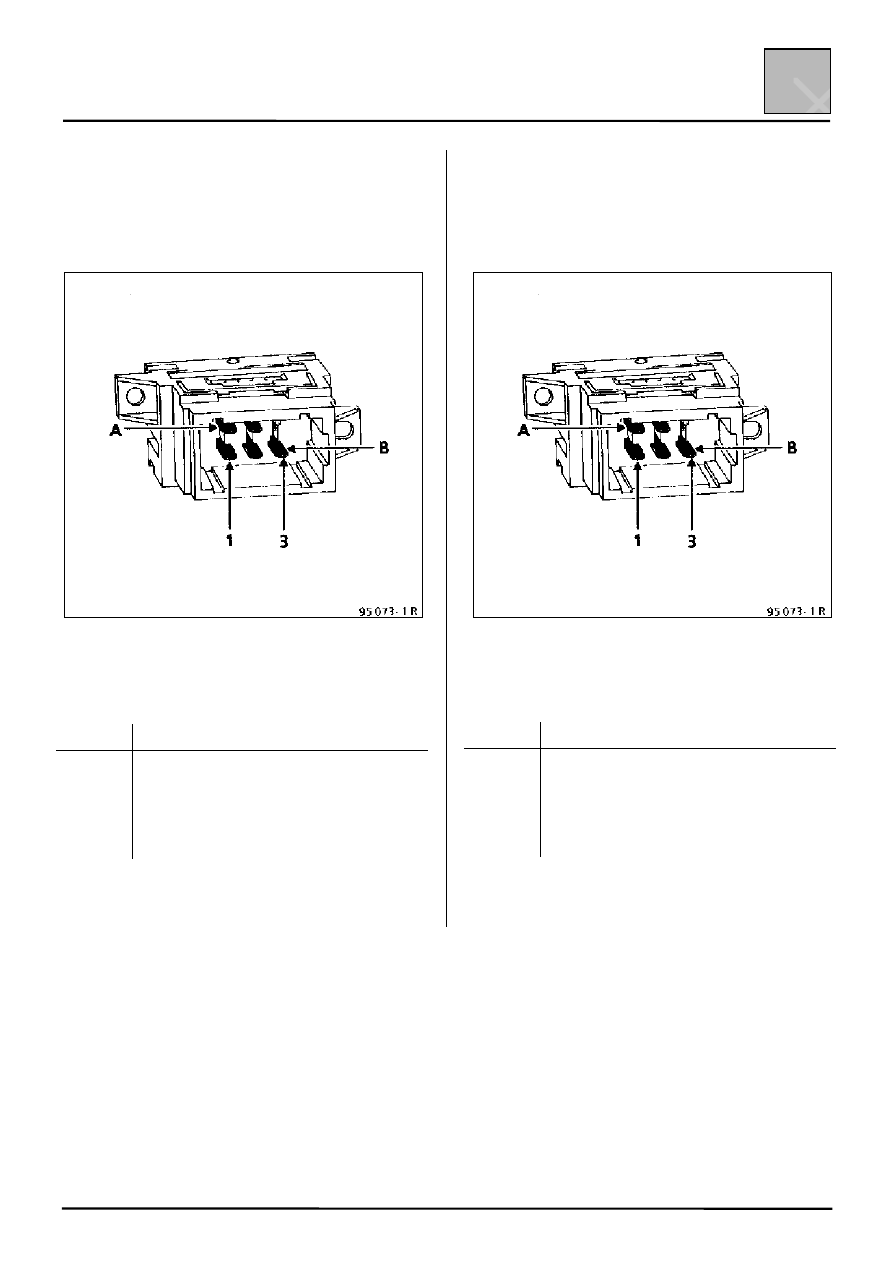

Выключатель управления стеклоподъемником
двери пассажира, расположенный на двери
водителя (без системы дистанционного
управления стеклоподъемниками с функцией
противозащемления)

ПОДКЛЮЧЕНИЕ

Прозрачный разъем

Контакт

Назначение

A1

«+» или «–» электродвигателя

A2

«+» освещение

B1

«+» после замка зажигания

B2

Масса

B3

«+» или «–» электродвигателя

Встроенная в выключатель лампа подсветки
замене не подлежит.

Выключатель управления стеклоподъемником
левой задней двери, расположенный на двери
водителя (без системы дистанционного
управления стеклоподъемниками с функцией
противозащемления)

ПОДКЛЮЧЕНИЕ

Синий разъем

Контакт

Назначение

A1

«+» или «–» электродвигателя

A2

«+» освещение

B1

«+» после замка зажигании

B2

Масса

B3

«+» или «–» электродвигателя

Встроенная в выключатель лампа подсветки
замене не подлежит.
