Renault Laguna. Руководство - часть 35

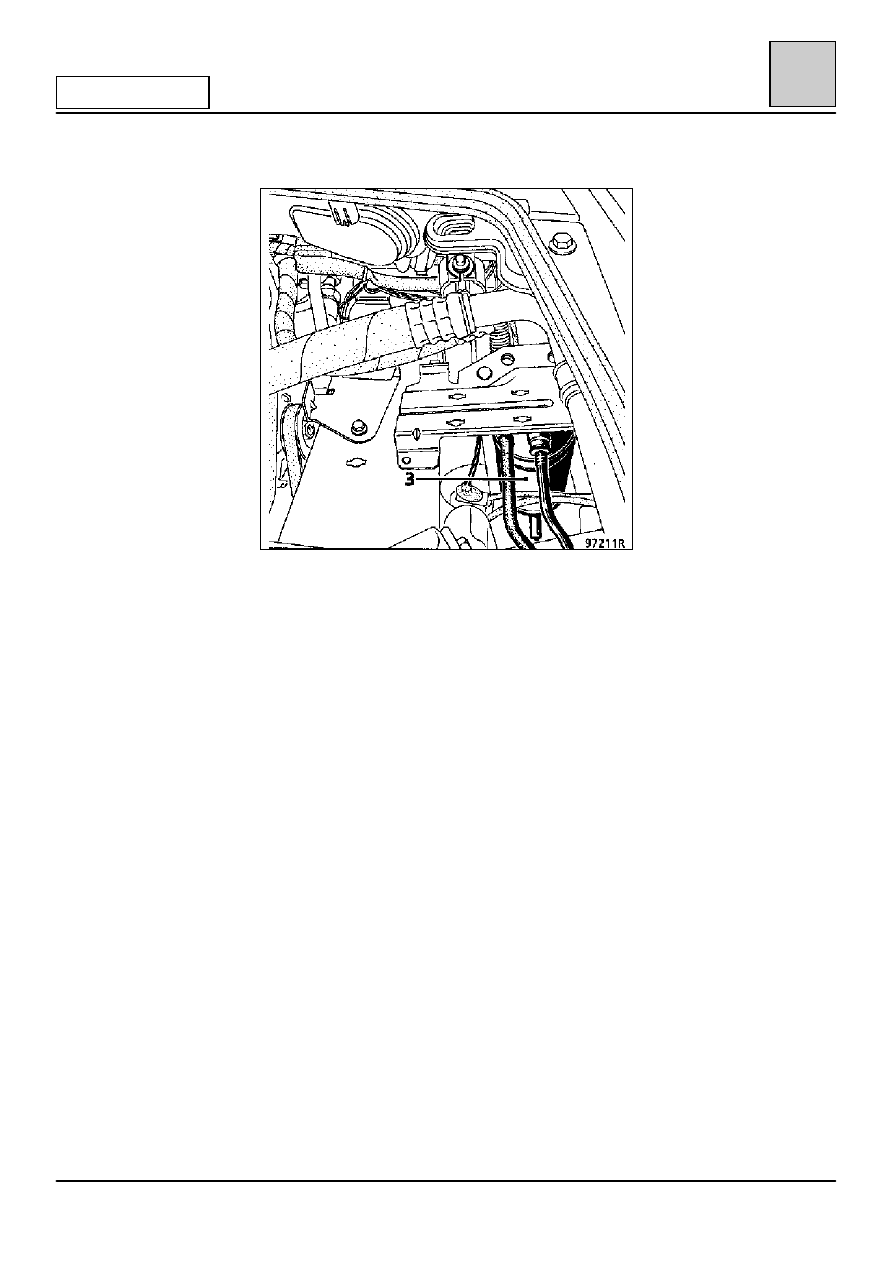

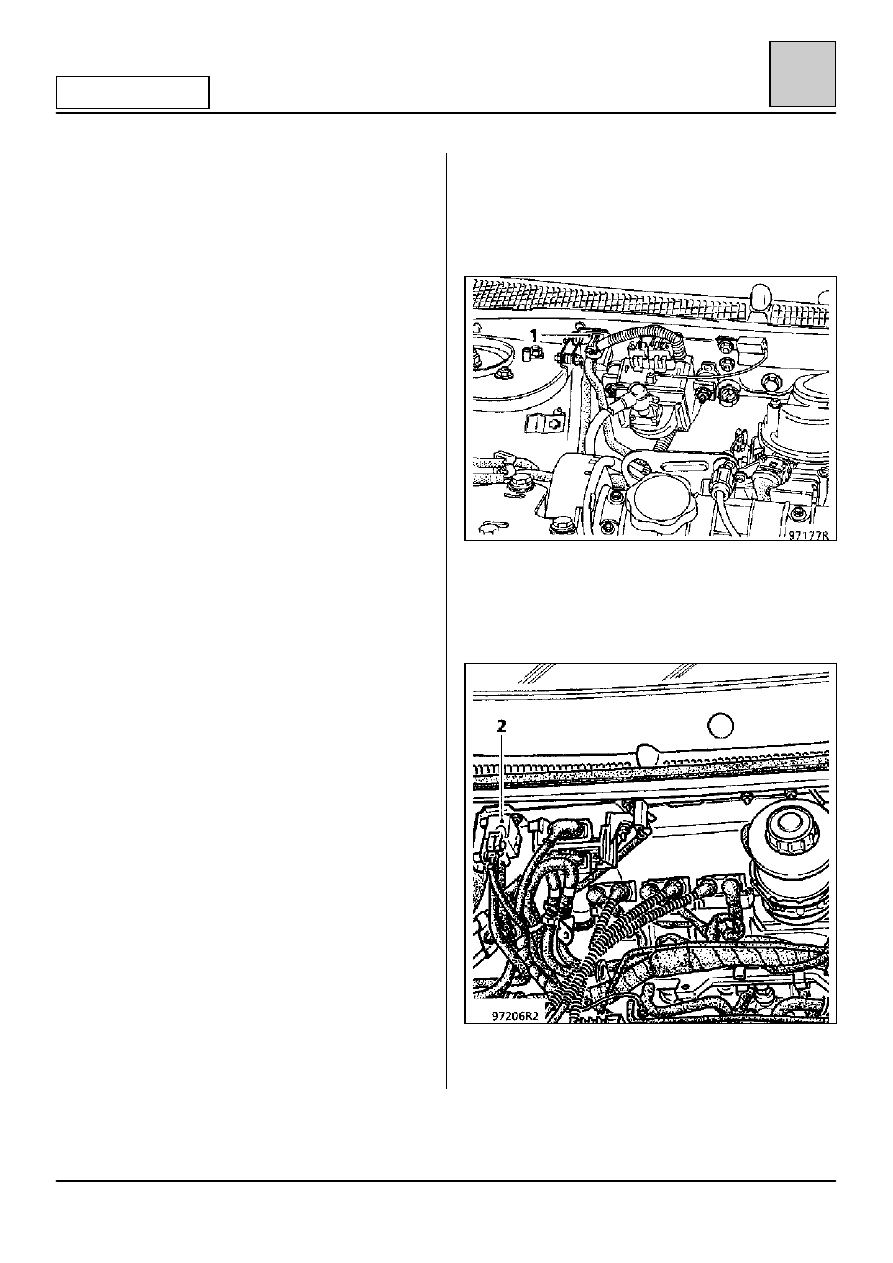

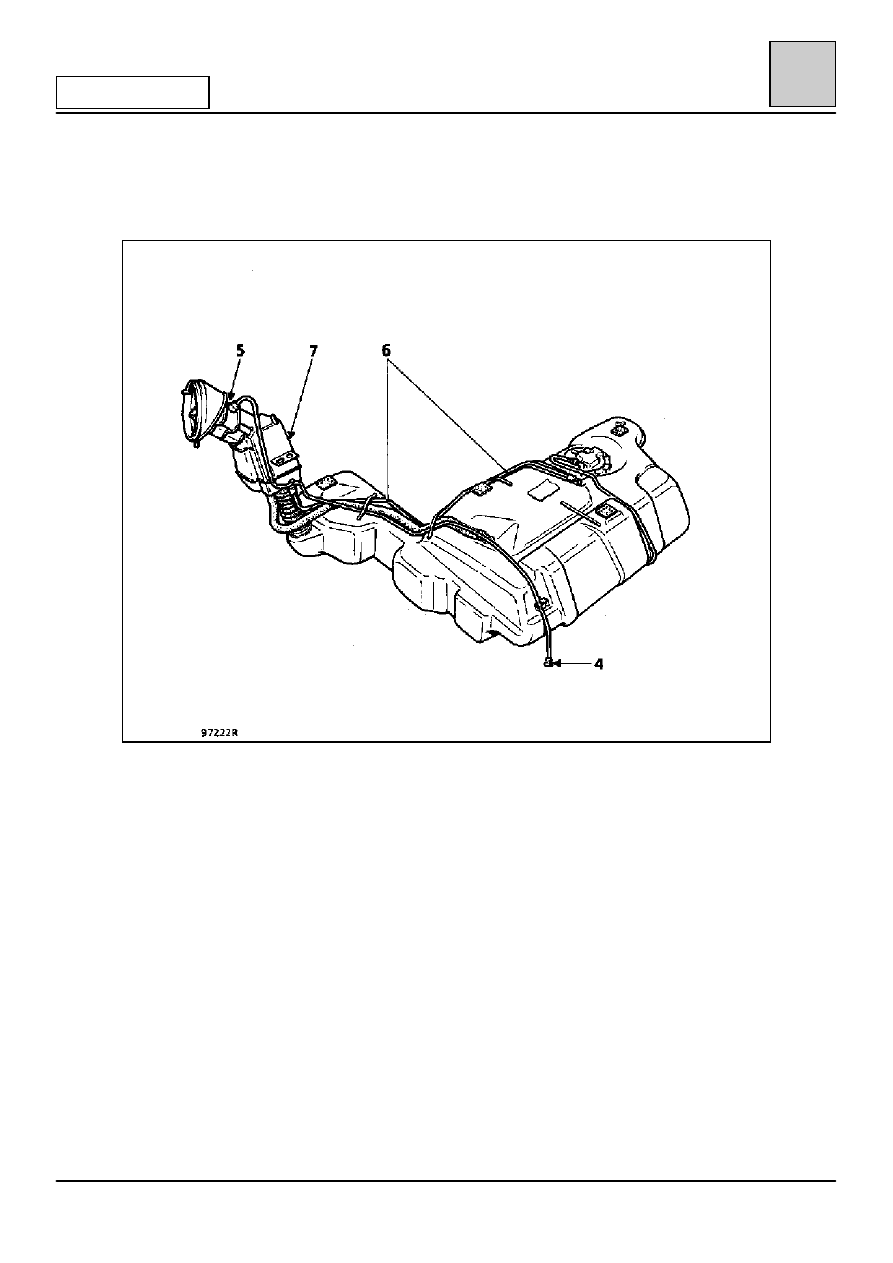

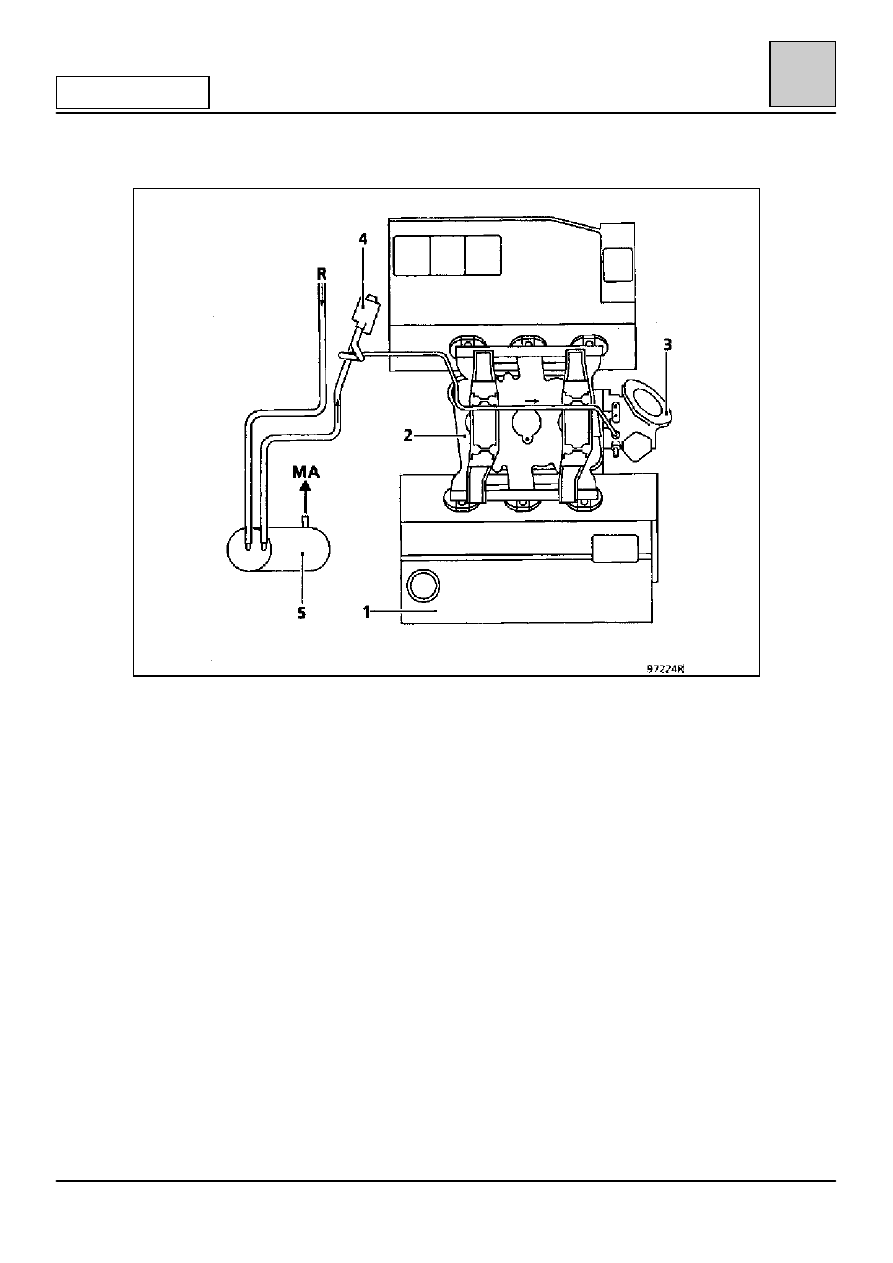

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ Рекуперация паров топлива 14-6 14 ДВИГАТЕЛЬ Z7X СХЕМА ФУНКЦИОНИРОВАНИЯ ЦЕПИ 1 Передняя группа цилиндров 2 Впускной коллектор 3 Промежуточный коллектор 4 Электромагнитный клапан опорожнения абсорбера 5 Абсорбер паров топлива MA Выходное отверстие в атмосферу R Трубопровод рекуперации паров топлива, идущих из топливного бака СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ Рекуперация паров топлива 14-7 14 ДЛЯ ВСЕХ ТИПОВ ПРИНЦИП ДЕЙСТВИЯ Сообщение топливного бака с атмосферой Пары топлива при их движении удерживаются Компьютер устанавливает степень циклического Принцип действия электромагнитного клапана Изменение сечения проходного отверстия в Команда на опорожнение абсорбера выдается во При обнаружении неисправности кислородного При обнаружении неисправности потенциометра Степень циклического открытия электромагнитно- # 2 % (минимальное значение) и полностью открыт при # 98 % (максимальное значение). РАЗМЕЩЕНИЕ ЭЛЕМЕНТОВ Электромагнитный клапан опорожнения В АВТОМОБИЛЯХ С ДВИГАТЕЛЕМ F Электромагнитный клапан (1) крепится к щитку В АВТОМОБИЛЯХ С ДВИГАТЕЛЕМ Z Электромагнитный клапан (2) крепится к щитку СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ Рекуперация паров топлива 14-8 14 ДЛЯ ВСЕХ ТИПОВ Абсорбер паров топлива Абсорбер паров топлива (3) крепится в правой СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ Рекуперация паров топлива 14-9 14 ДЛЯ ВСЕХ ТИПОВ СВЯЗЬ МЕЖДУ АБСОРБЕРОМ И ТОПЛИВНЫМ БАКОМ Абсорбер соединен с топливным баком трубкой, проходящей под днищем кузова. Эта трубка снабжена упругим хомутом (4) непосредственно перед топливным баком и
|
|
|
