НАСОСЫ

Насос усилителя рулевого управления

13-22

13

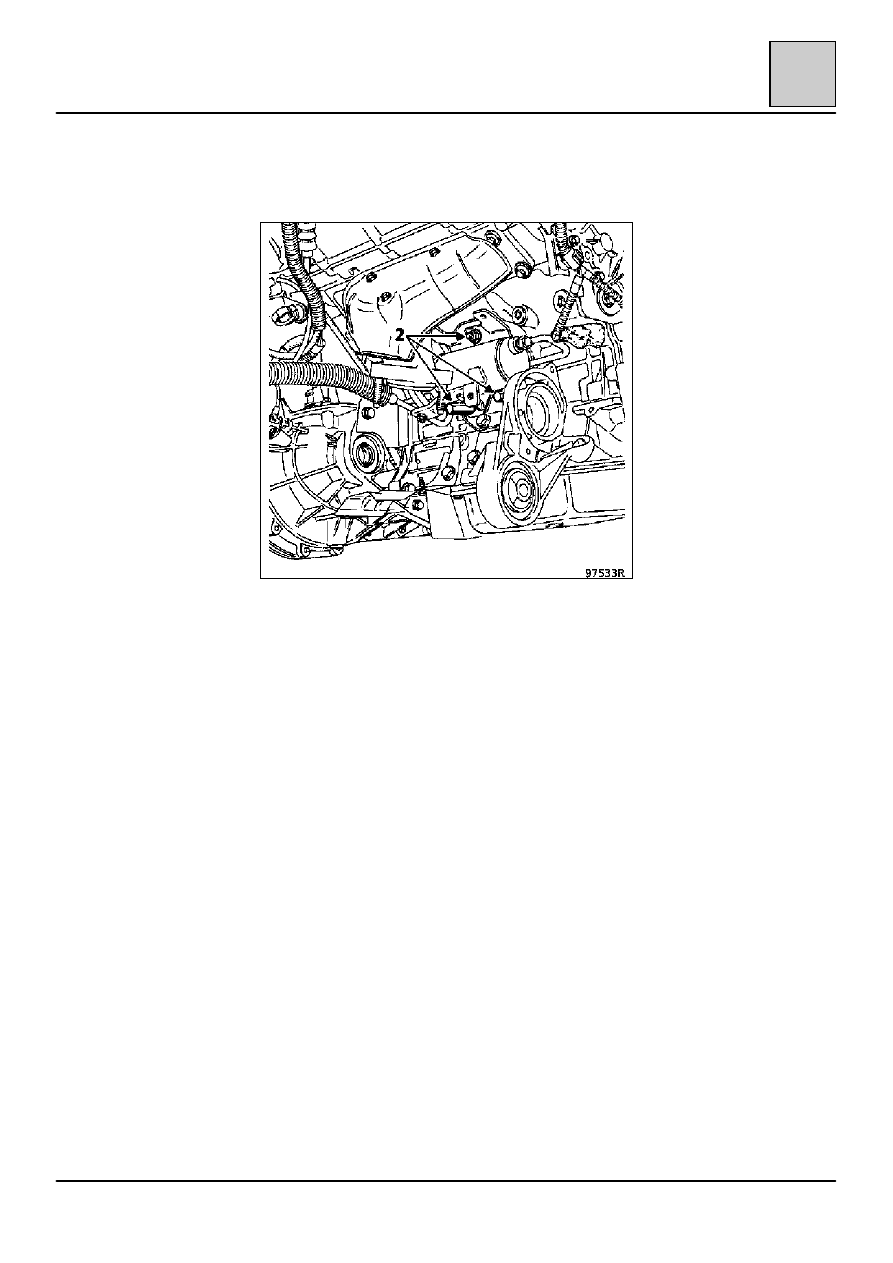

Снимите хомуты на расширительной емкости.

Демонтируйте три крепления (2).

Извлеките расширительную емкость.

УСТАНОВКА

Не забудьте установить теплоизолирующий
экран.

Действуйте в порядке, обратном снятию.

Систематически заменяйте конические
уплотнительные кольца.

НАСОСЫ

Насос усилителя рулевого управления

13-23

13

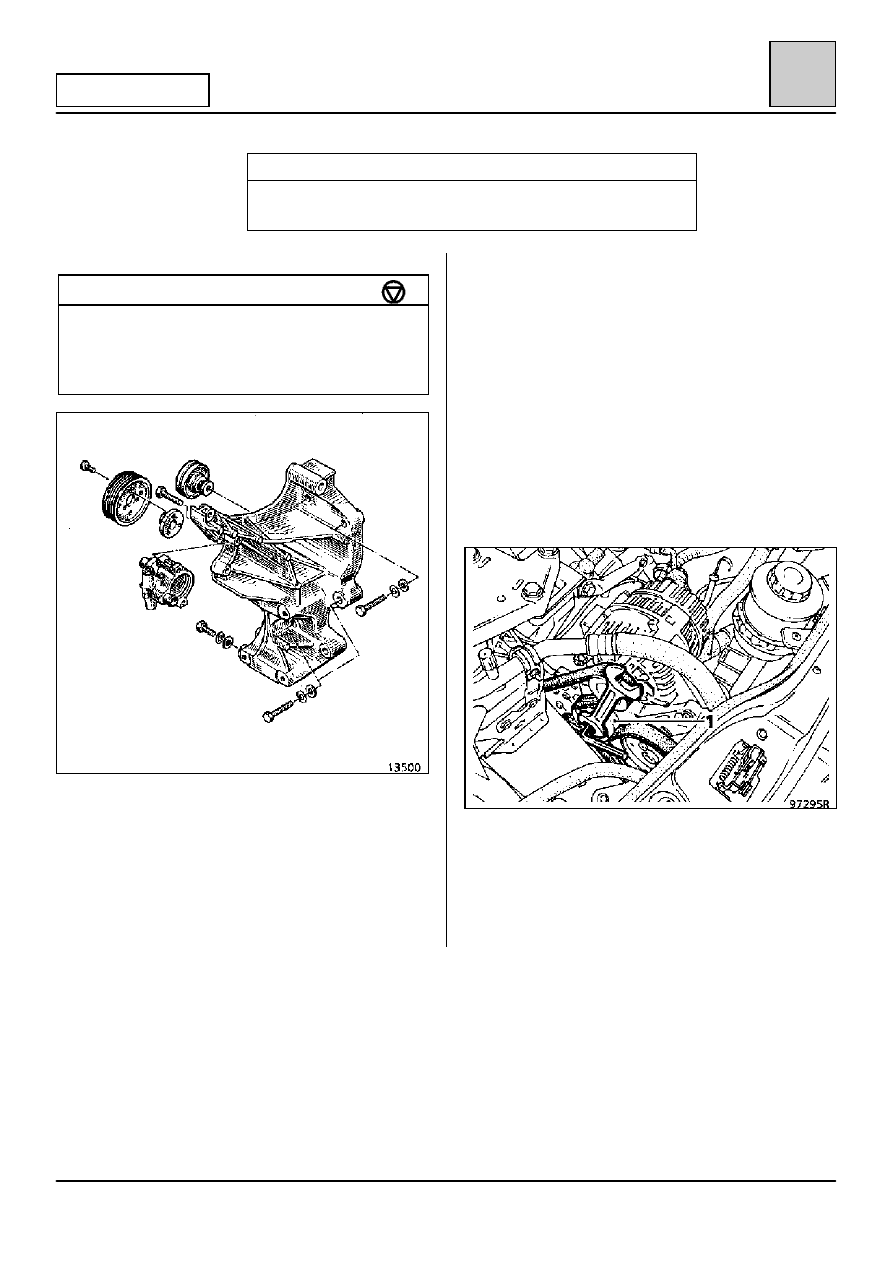

ДВИГАТЕЛЬ F

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 453-01
Mot. 1273

Зажим для гибких трубопроводов
Прибор для проверки натяжения ремней

МОМЕНТЫ ЗАТЯЖКИ (даН

˜˜˜˜м)

Винт крепления шкива насоса
Гайка крепления натяжного ролика
Винты крепления насоса усилителя
рулевого управления

0,8

5

3

СНЯТИЕ

Установите по одному зажиму Mot. 453-01 на
каждый из трубопроводов, выходящих из бачка
усилителя рулевого управления.

Примите меры для предотвращения вытекания
масла.

Отсоедините трубопроводы:
– питающий,
– высокого давления.

Снимите хомут с компьютера впрыска и откиньте
его на чашку верхней опоры амортизатора.

Ослабьте натяжение ремня натяжным роликом
(1), используя торцовой ключ с шестигранником
на 7 мм для центрального стопорного винта и
гаечный плоский или двухсторонний ключ на
22 мм для натяжного ролика.

Любой растянутый ремень подлежит
обязательной замене.

Снимите ремень.

НАСОСЫ

Насос усилителя рулевого управления

13-24

13

ДВИГАТЕЛЬ F

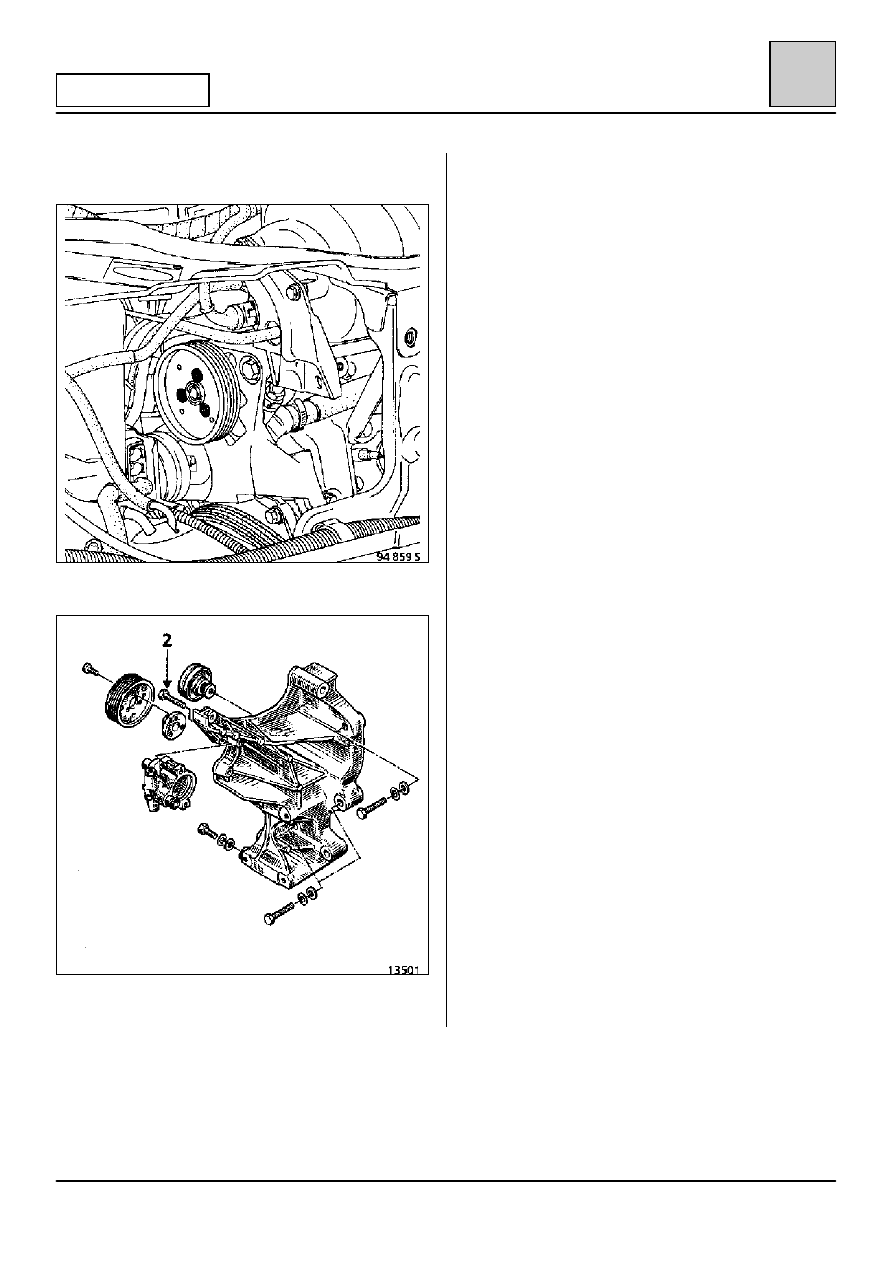

Снимите:
– шкив насоса (три винта «торкс» 30),

– три винта (2) крепления насоса к кронштейну.

Извлеките насос.

УСТАНОВКА — Особенности

Строго соблюдайте правила натяжения ремня,
используя прибор Mot. 1273 (см. ниже).

Заправьте и прокачайте систему.

НАСОСЫ

Насос усилителя рулевого управления

13-25

13

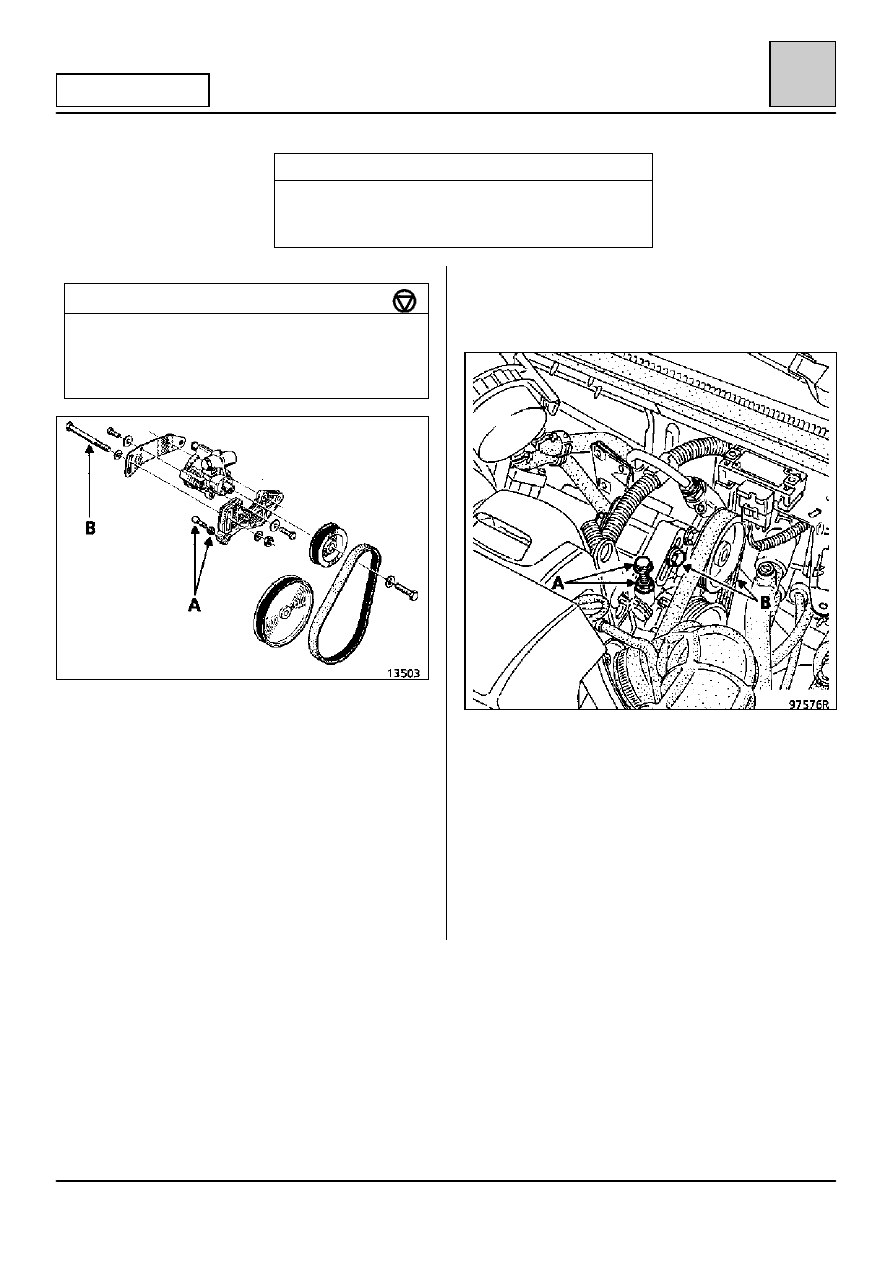

ДВИГАТЕЛЬ Z

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 453-01
Mot. 1273

Зажим для гибких трубопроводов
Прибор для проверки натяжения
ремней

МОМЕНТЫ ЗАТЯЖКИ (даН

˜˜˜˜м)

Винт крепления насоса к крышке
головки блока цилиндров
Винты крепления кронштейнов к
насосу

5

2,5

СНЯТИЕ

Установите по одному зажиму Mot. 453-01 на
каждый из трубопроводов, выходящих из бачка
усилителя рулевого управления.

Предусмотрите возможность вытекания масла.

Покачайте бачок и демонтируйте его крепления.

Отсоедините трубопроводы:
– питающий,
– высокого давления.

Отпустите крепежный узел (А) (винт натяжителя –
контргайка) натяжителя ремня.

Отверните два винта (В) крепления насоса.

Освободите ремень насоса.

Извлеките насос с кронштейном в сборе.

УСТАНОВКА — Особенности

Строго соблюдайте правила натяжения ремня,
используйте прибор Mot. 1273 (см. следующую
страницу).

Заправьте и прокачайте систему.
