СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Выпускные коллекторы

12-22

12

ДВИГАТЕЛЬ Z7X

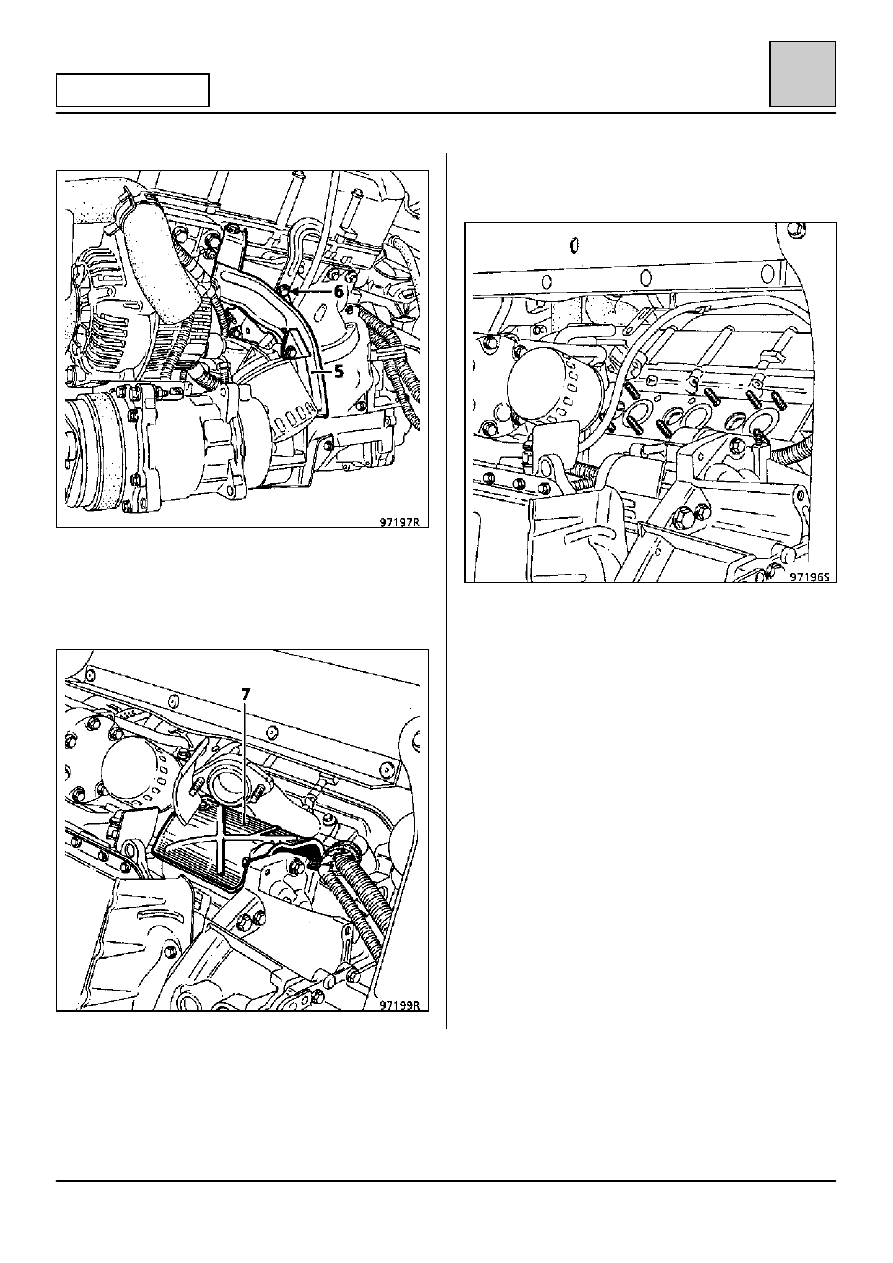

Снимите:
– теплоизолирующий экран (5) масляного

фильтра, крепящийся двумя винтами,

– винт (6) крепления направляющей трубки

масляного щупа,

– теплоизолирующий экран (7) стартера,

крепящийся тремя винтами,

– скобу крепления теплоизолирующего экрана,

– 8 гаек крепления коллектора и высвободите

коллектор.

УСТАНОВКА

Установите уплотнительные прокладки коллекто-
ра, правильно их расположив (уплотнительным
материалом к головке блока цилиндров).

При установке приемной трубы затяните сначала
гайки (2) и (3) крепления ее к коллекторам, затем
хомут (1) и в заключение убедитесь в
герметичности выхлопной системы.

Убедитесь в установке и надежности крепления
теплоизолирующих экранов.

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Выпускные коллекторы

12-23

12

ДВИГАТЕЛЬ Z7X

МОМЕНТЫ ЗАТЯЖКИ (даН

˜˜˜˜м)

Гайки крепления коллектора к
головке блока цилиндров

2

Гайки крепления приемной трубы к
коллектору

3,5

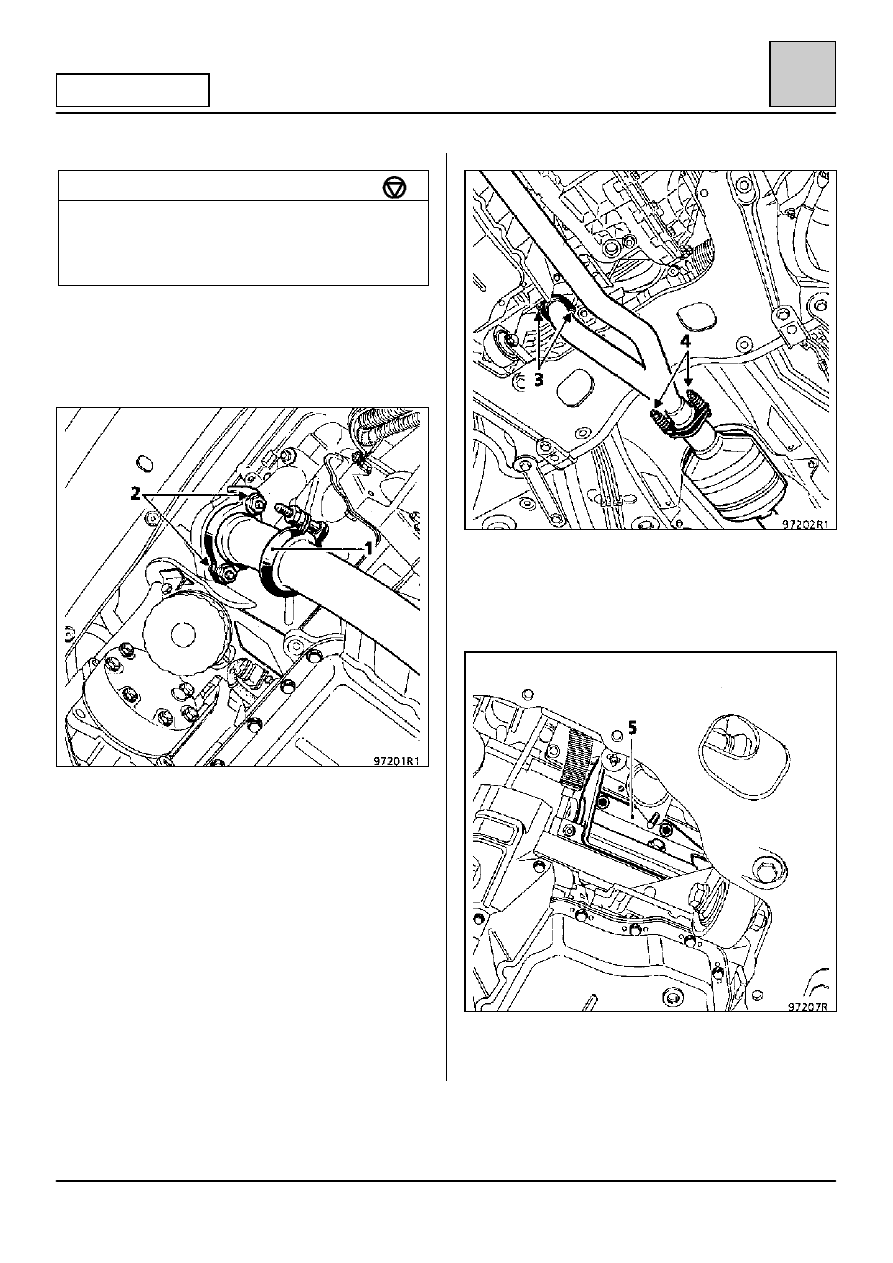

ЗАДНИЙ КОЛЛЕКТОР

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Отпустите хомут (1)

Отверните гайки (2) и (3) крепления ветвей
приемной трубы к переднему и заднему
коллекторам.

Отсоедините кислородный датчик.

Выверните:
– винты (4) крепления приемной трубы к

катализатору и высвободите трубу,

– три винта крепления защитного экрана (5)

расширительного бачка усилителя рулевого
управления и высвободите его.

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Выпускные коллекторы

12-24

12

ДВИГАТЕЛЬ Z7X

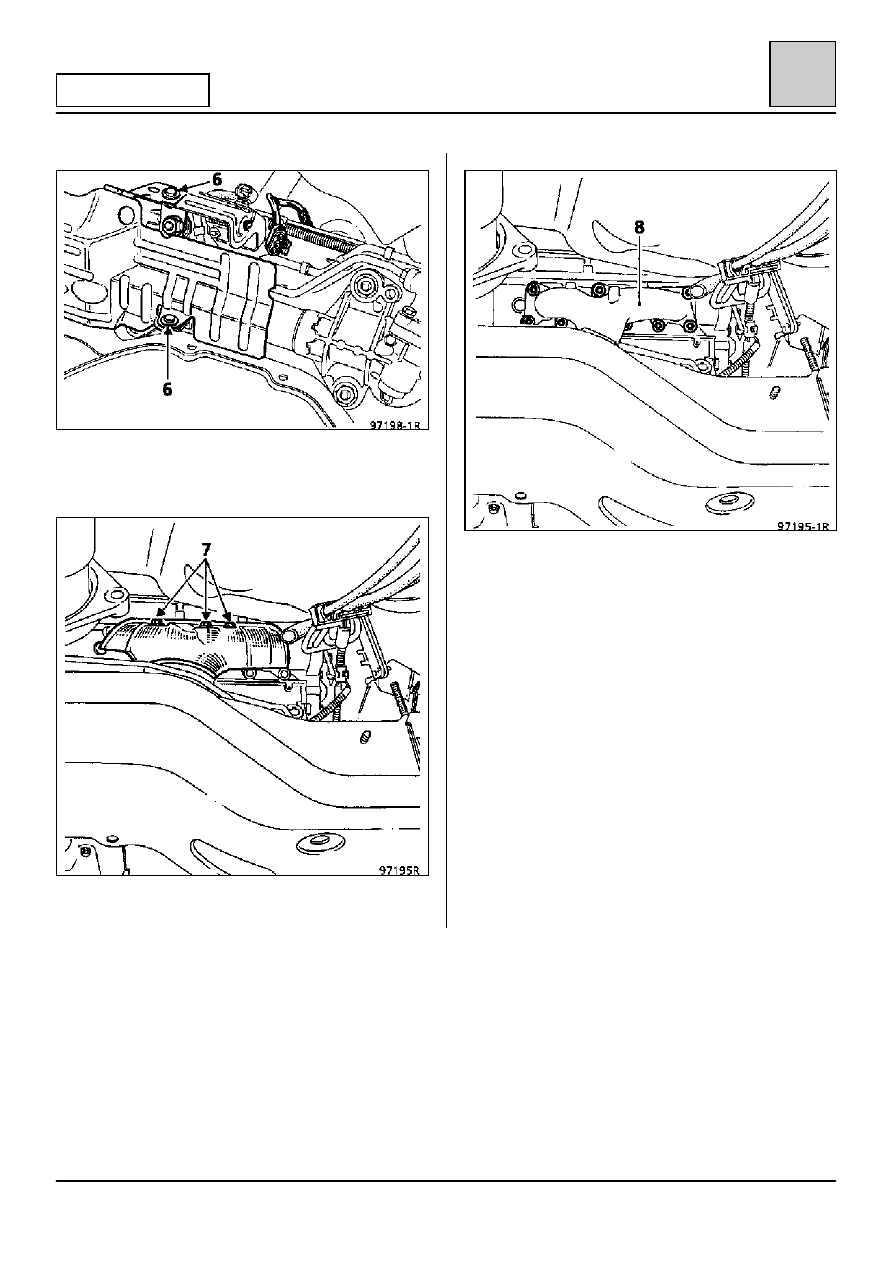

Снимите:
– защитный экран усилителя рулевого

управления (два винта (6)),

– три винта (7) крепления теплоизолирующего

экрана к коллектору и сместите экран вправо.

– восемь гаек крепления (8) коллектора и

высвободите его.

УСТАНОВКА

Замените уплотнительные прокладки коллектора,
правильно их расположив (стороной с
уплотнительным материалом к головке блока
цилиндров).

При установке приемной трубы затяните сначала
гайки (2) и (3) крепления ее ветвей к коллекторам,
затем хомут (1) и в заключение убедитесь в
герметичности выхлопной системы.

Убедитесь в установке и надежности крепления
теплоизолирующих экранов.

СИСТЕМА ПИТАНИЯ

Забор воздуха

13-1

13

СИСТЕМА ЗАБОРА ВОЗДУХА

Система забора воздуха, предназначенная для различных двигателей,
оснащена глушителем и резонатором.

Эти устройства позволяют гасить определенные колебания давления,
возникающие на определенных режимах работы двигателя, и существенно
снижать уровень шума забираемого воздуха.

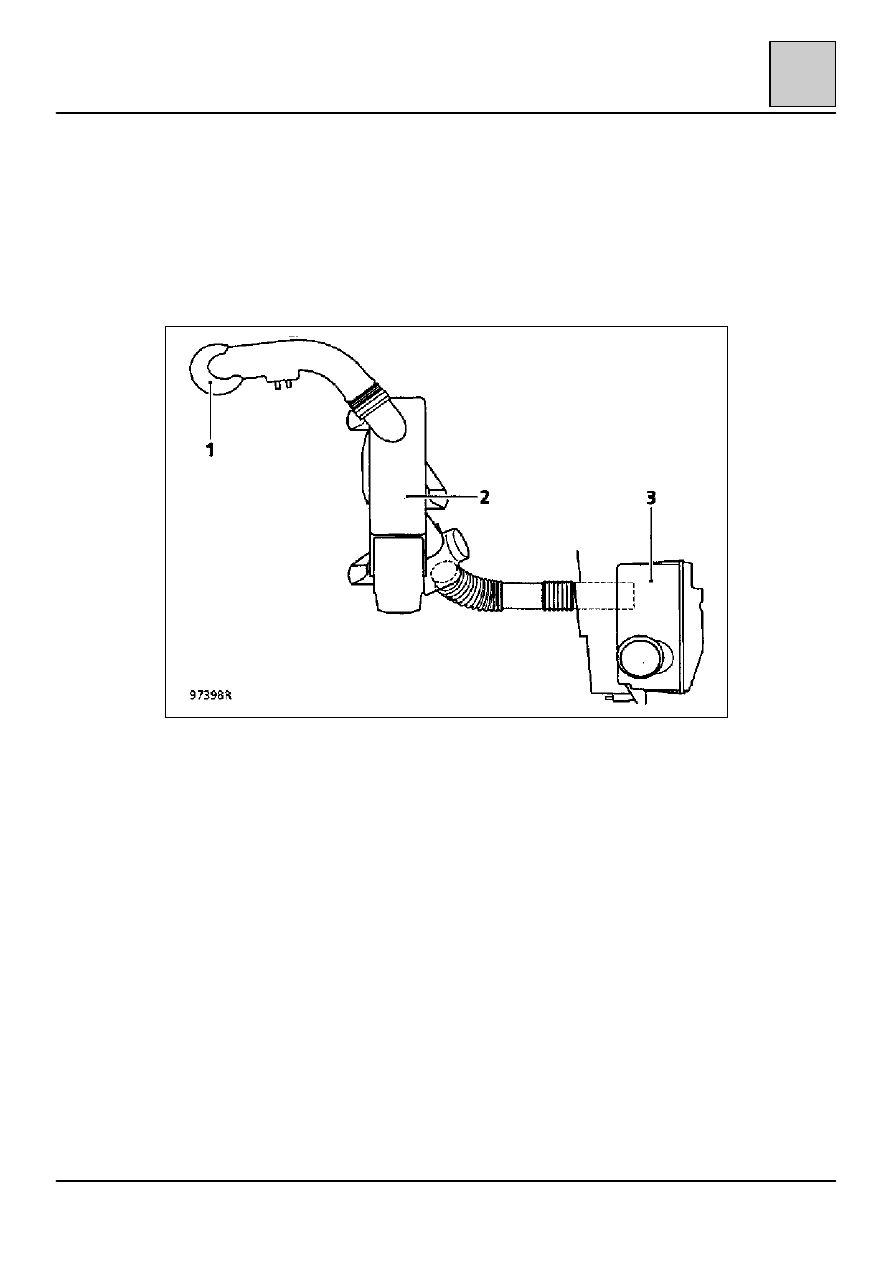

ДВИГАТЕЛЬ F3P

1. Блок дроссельной заслонки
2. Воздушный фильтр
3. Глушитель
