СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-19

10

ДВИГАТЕЛЬ Z7X

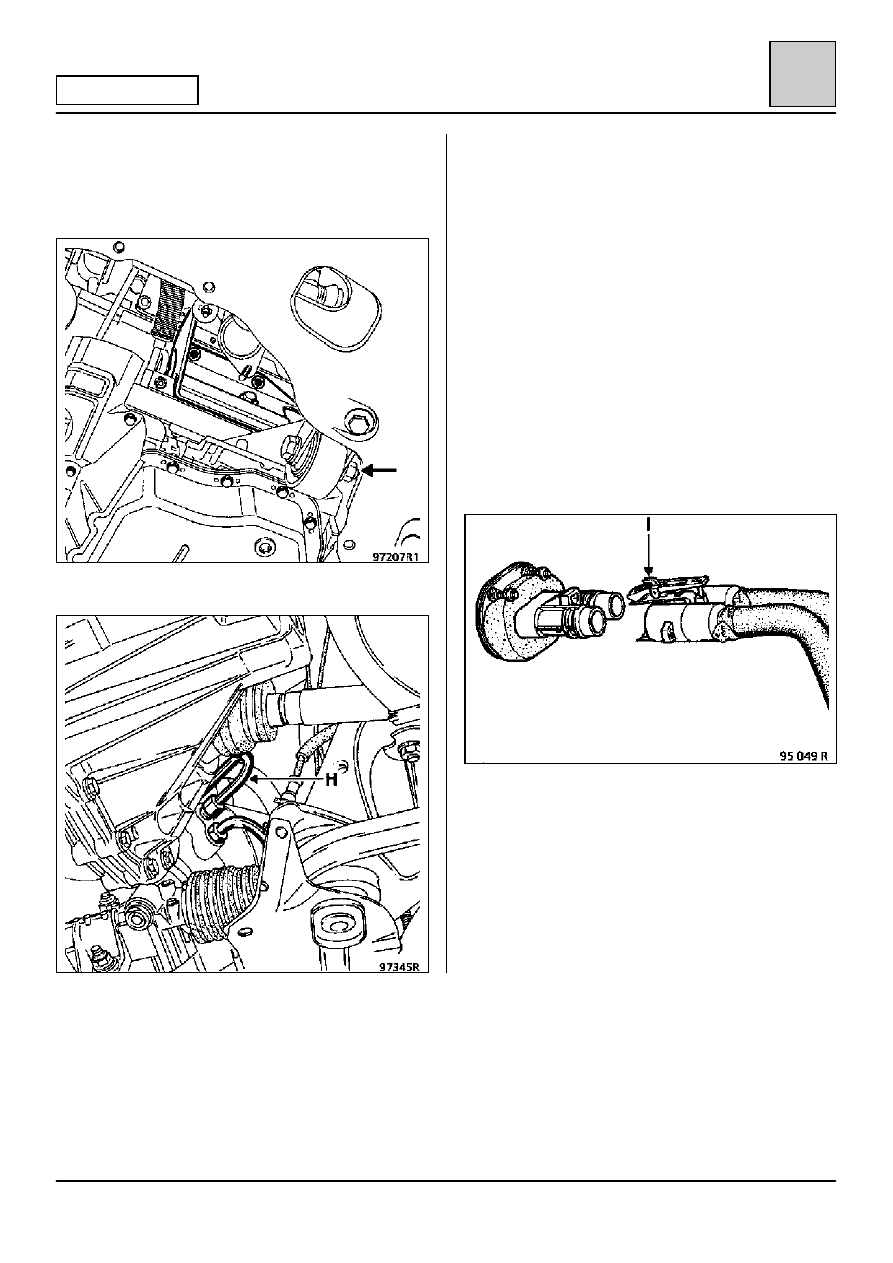

Снимите:
– крепления основания амортизатора, извлеките

шарнир «трипод» коробки передач,

– левую полуось,
– крепление реактивной тяги,

– трубку (Н) с роторного гидрораспределителя,

– обратный маслопровод контура усилителя

рулевого управления со стороны бачка.

Опорожните:
– систему кондиционирования воздуха (в

зависимости от варианта комплектации),
согласно указаниям в руководстве «Система
кондиционирования воздуха — Новый
хладагент R134a»,

– систему охлаждения через нижний шланг

радиатора.

Снимите:
– шланги радиатора отопителя, для чего с

помощью отвертки нажмите на фиксатор (I) и с
силой потяните назад оба шланга, чтобы
отсоединить их от радиатора.

Будьте внимательны, чтобы не повредить два
уплотнения в наконечниках шлангов.

Отверните винты крепления расширительного
бачка.

Закрепите его на двигателе.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-20

10

ДВИГАТЕЛЬ Z7X

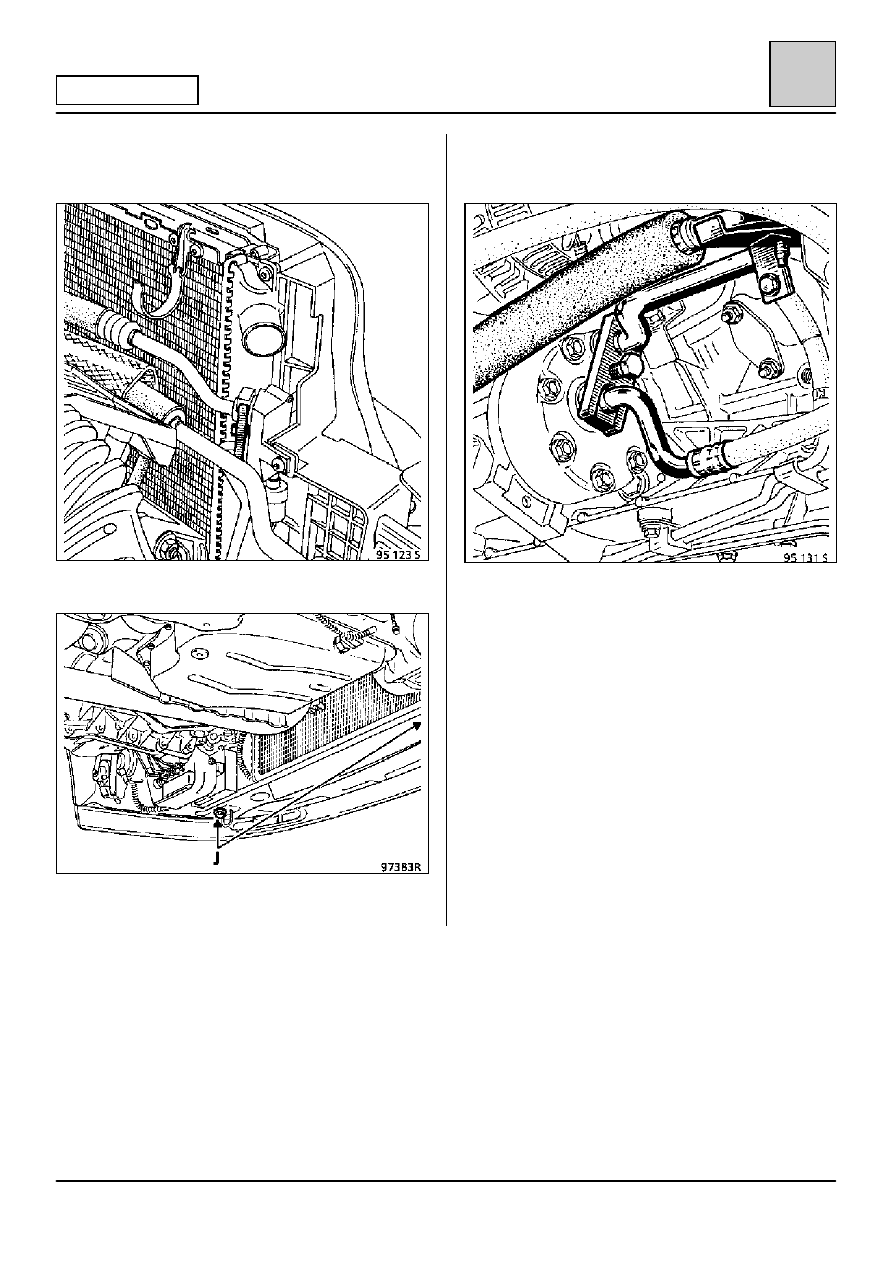

Выверните:
– винт крепления шлангов конденсора

кондиционера воздуха (если он установлен).

– два винта крепления радиатора (J).

Извлеките радиатор.

Снимите:
– винт крепления шлангов компрессора

кондиционера воздуха (если он установлен).

– лоток воздушного фильтра,
– трубку системы круиз-контроля,
– трубку опорожнения абсорбера,
– электромагнитный клапан опорожнения

абсорбера.

Закрепите стропы тали, установленной на
цеховом кране, за проушины на силовом
агрегате.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-21

10

ДВИГАТЕЛЬ Z7X

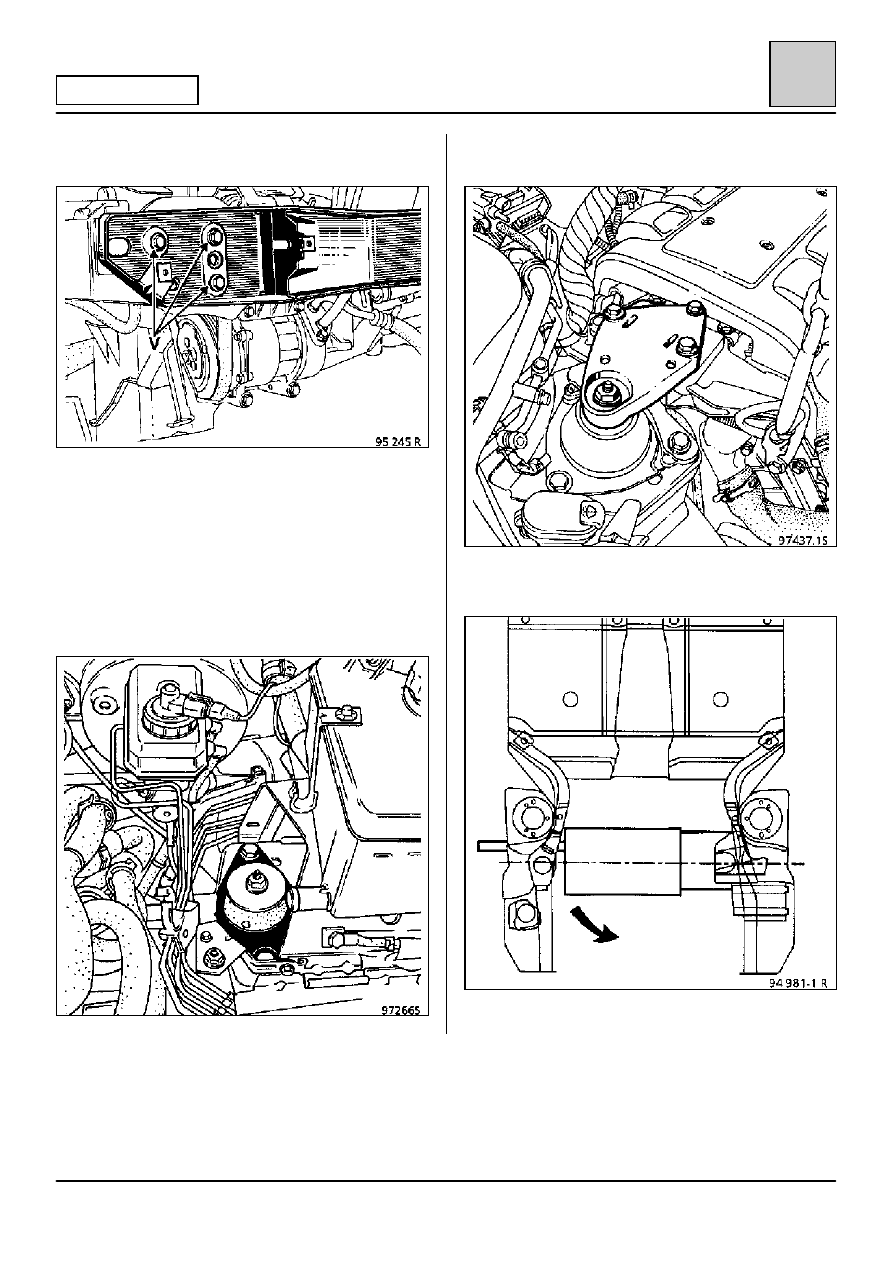

Выверните винты крепления (V) нижней
поперечины.

ПРИМЕЧАНИЕ: эта поперечина обеспечивает
жесткость конструкции моторного отсека. В
связи с этим перед выполнением любых работ с
ней необходимо разгрузить опоры двигателя
(при снятии поперечины неподвешенный
двигатель раздвинет лонжероны).

Снимите:
– нижнюю гайку крепления подушки подвески

коробки передач,

– верхний кронштейн маятниковой подвески

двигателя.

Опустите агрегат с помощью цехового
подъемного крана.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-22

10

ДВИГАТЕЛЬ Z7X

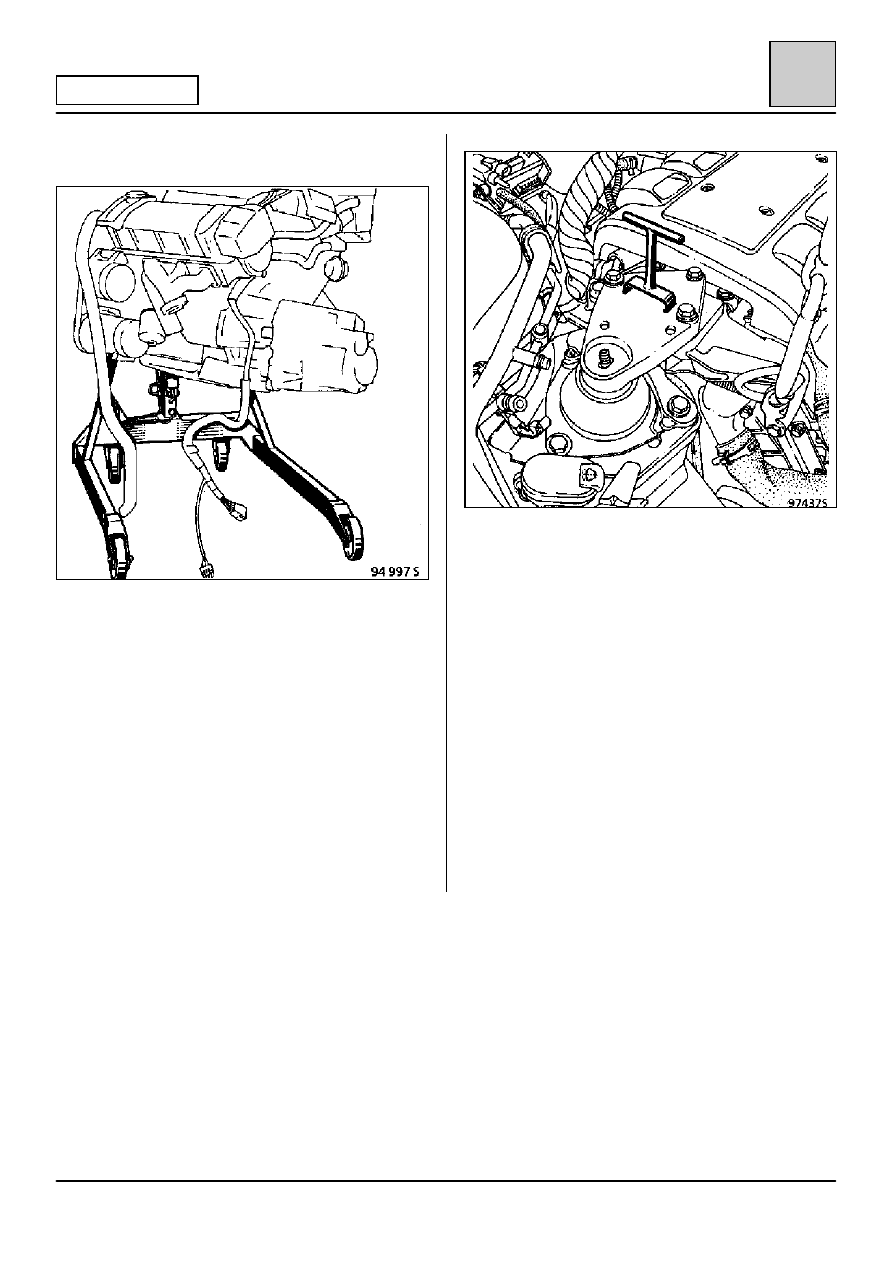

Извлеките силовой агрегат.

УСТАНОВКА — Особенности

Установите силовой агрегат в моторный отсек, не
устанавливая его на опоры.

Установите переднюю поперечину.

Затяните нижнюю гайку крепления подушки
подвески коробки передач.

Установите на место:
– кронштейн маятниковой подвески двигателя,
– реактивную тягу.

Отрегулируйте положение ограничителя хода с
помощью вилки Mot. 1289-02.

Действуйте в порядке, обратном снятию.

Выполните:
– заправку коробки передач маслом,
– заправку двигатель маслом, если необходимо,
– заправку контура усилителя рулевого

управления,

– заправку и удаление воздуха из системы

охлаждения,

– заправку системы кондиционирования воздуха

(в соответствии с версией), см. руководство
«Кондиционирование воздуха — Новый хлад-
агент R134a».
