Схема соединений заднего жгута проводов кузова Сандеро

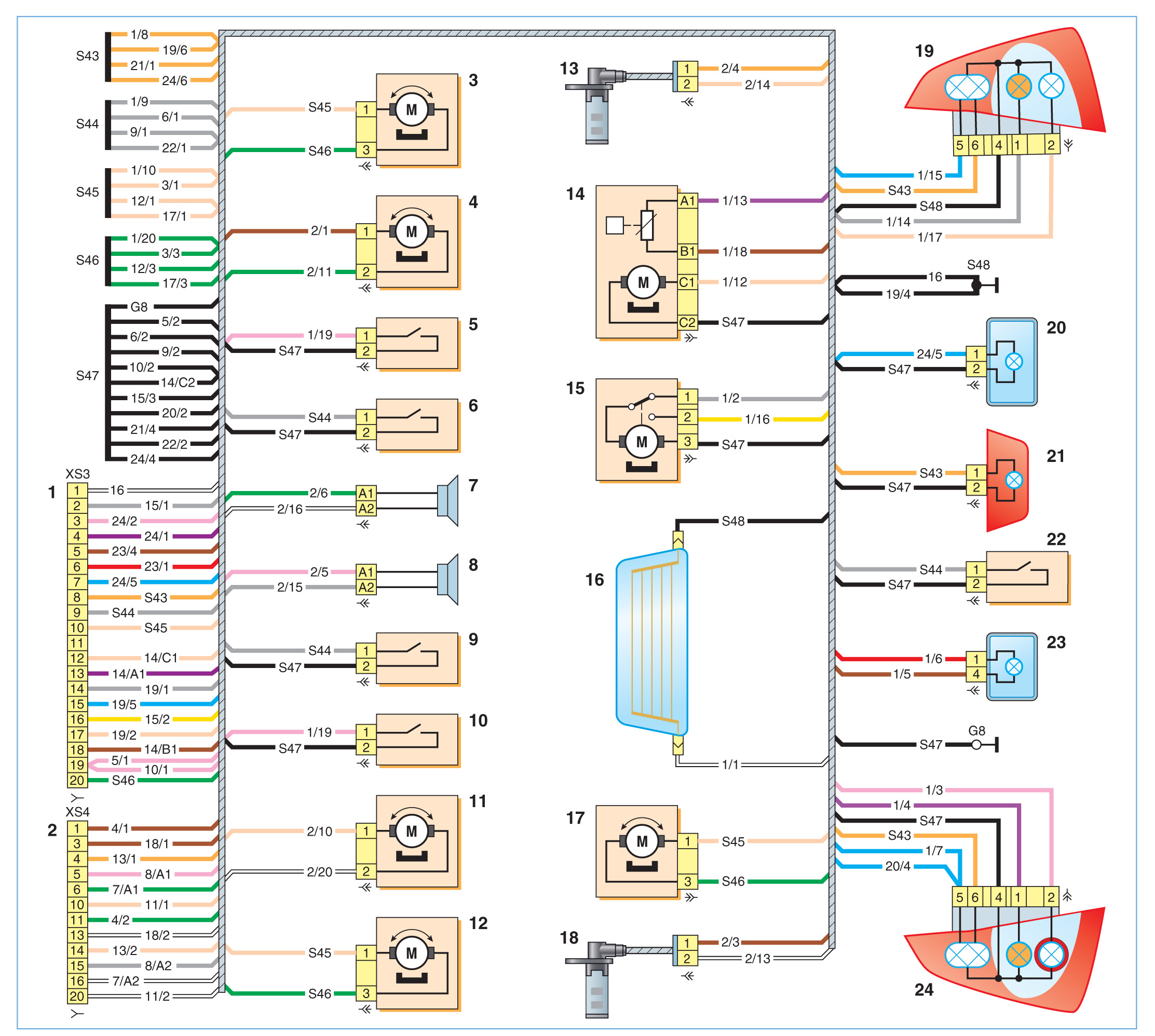

Схема соединений заднего жгута проводов кузова Sandero:
1, 2 – колодки соединения с передним жгутом кузова;
3 – электропривод замка правой задней двери;
4 – стеклоподъемник правой задней двери;
5 – концевой выключатель лампы плафона освещения салона у правой передней двери;
6 – концевой выключатель лампы плафона освещения салона у правой задней двери;
7 – правый задний динамик;
8 – левый задний динамик;
9 – концевой выключатель лампы плафона освещения салона у левой задней двери;
10 – концевой выключатель лампы плафона освещения салона у левой передней двери;
11 – стеклоподъемник левой задней двери;
12 – электропривод замка левой задней двери;
13 – датчик частоты вращения правого заднего колеса;
14 – топливный модуль;
15 – очиститель стекла двери багажного отделения;
16 – элемент обогрева заднего стекла;
17 – электропривод замка двери багажного отделения;
18 – датчик частоты вращения правого заднего колеса;
19 – правый задний фонарь;
20 – фонарь освещения номерного знака;
21 – дополнительный сигнал торможения;
22 – концевой выключатель плафона освещения багажника;
23 – плафон освещения багажника;
24 – левый задний фонарь
