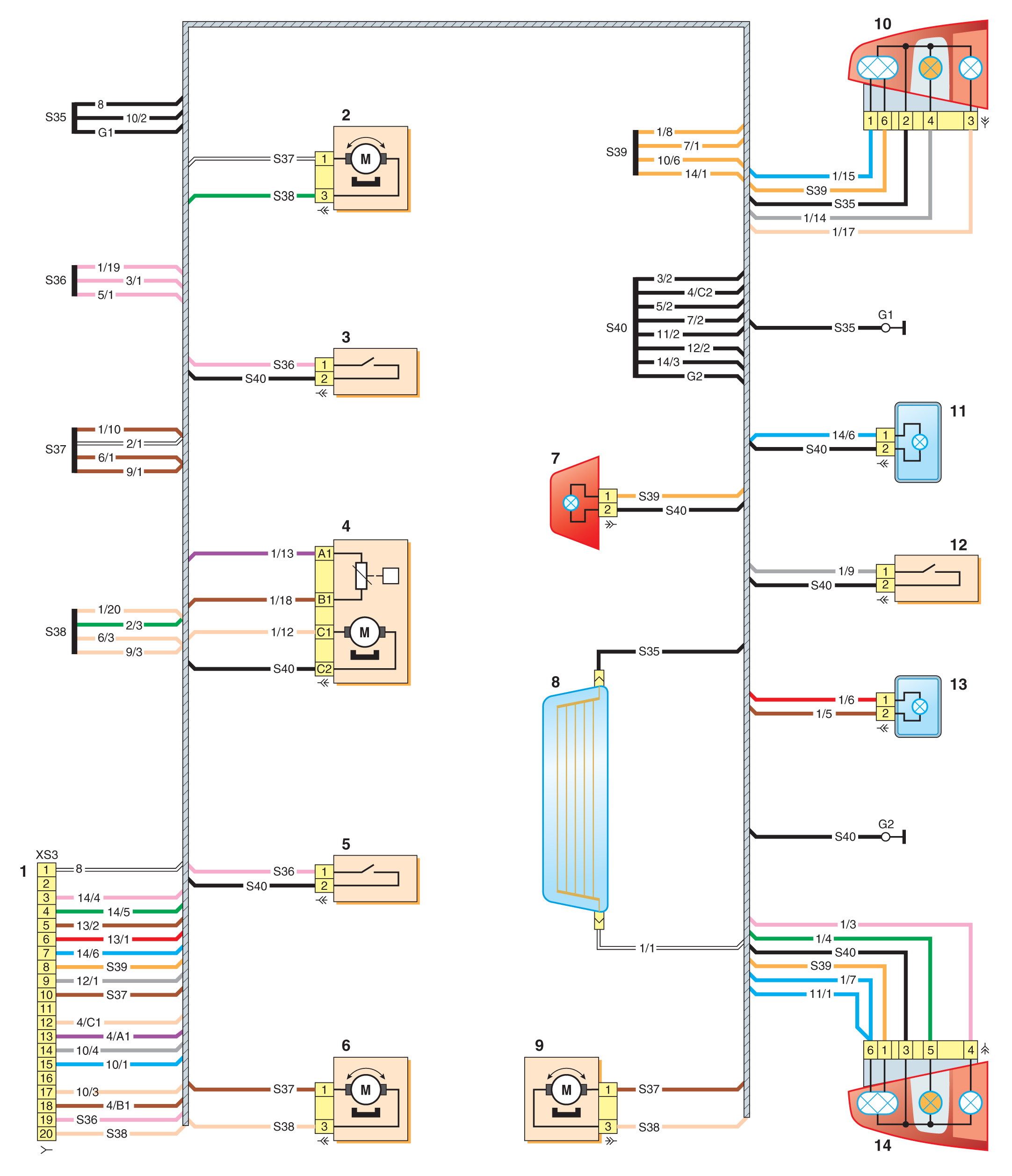

Схема соединений заднего жгута проводов кузова Рено Логан 2009 года
Схема соединений заднего жгута проводов кузова Logan:
1 – колодка соединения с передним жгутом кузова;
2 – электропривод замка правой задней двери;
3 – концевой выключатель освещения салона у правой передней двери;
4 – топливный модуль;
5 – концевой выключатель освещения салона у левой передней двери;
6 – электропривод замка левой задней двери;
7 – дополнительный сигнал торможения;
8 – элемент обогрева заднего стекла;
9 – электропривод замка крышки багажника;
10 – правый задний фонарь;
11 – фонарь освещения номерного знака;
12 – концевой выключатель освещения багажника;
13 – плафон освещения багажника;
14 – левый задний фонарь
