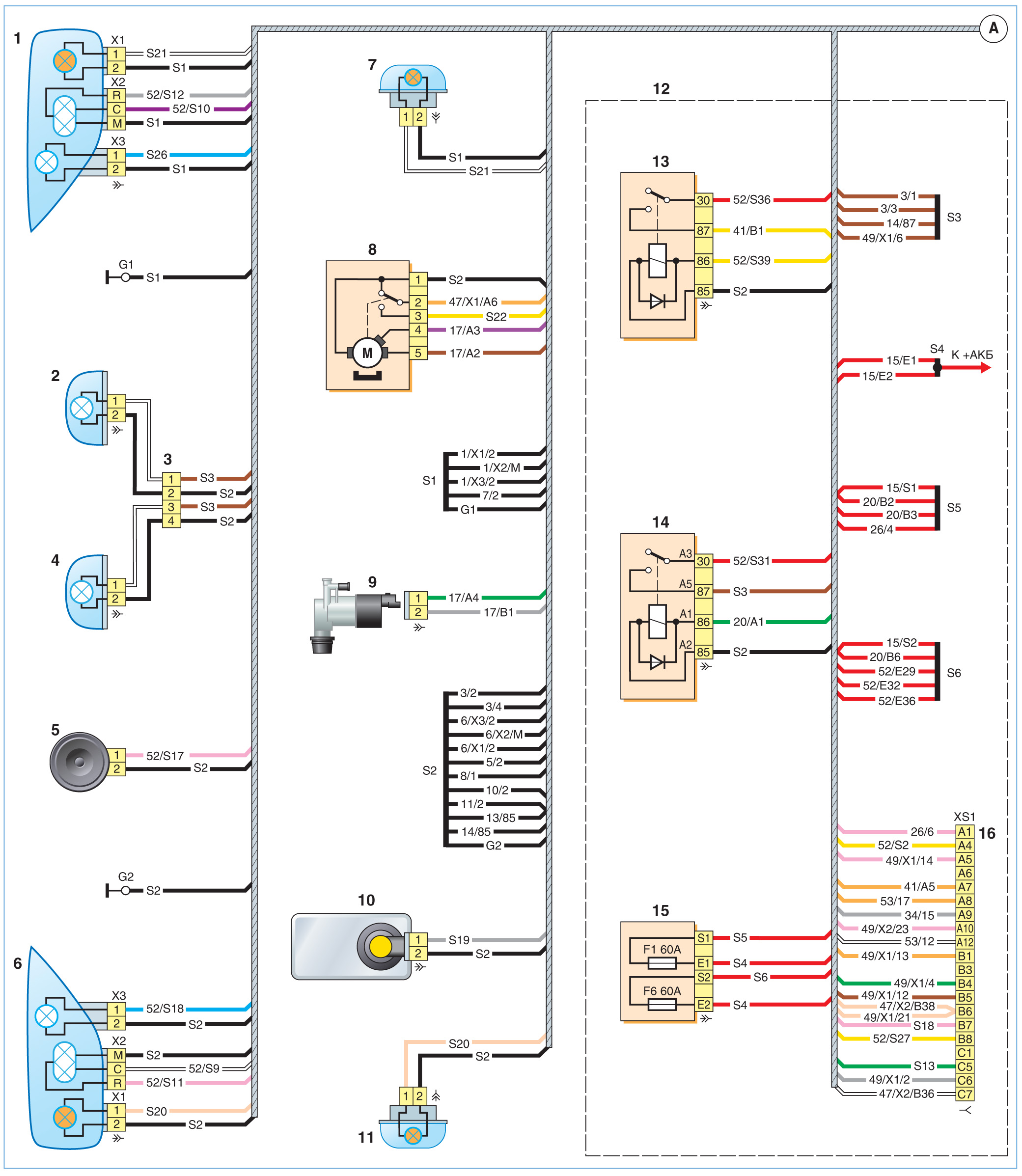

Схема соединений переднего жгута проводов кузова Рено Логан 2009

(опции, не включенные в эту схему, см. схемы Sandero):


Схема соединений переднего жгута проводов кузова Logan (опции, не включенные в эту схему, см. схемы Sandero):
А – место перехода жгута проводов из моторного отсека в салон;
1 – правая блок-фара;
2 – правая противотуманная фара;
3 – колодка соединения со жгутом проводов противотуманных фар;
4 – левая противотуманная фара;
5 – звуковой сигнал;
6 – левая блок-фара;
7 – правый боковой указатель поворота;
8 – очиститель ветрового стекла;
9 – омыватель ветрового стекла;
10 – датчик уровня тормозной жидкости;
11 – левый боковой указатель поворота;
12 – блок реле и предохранителей в моторном отсеке;
13 – реле противотуманных фар;
14 – реле вентилятора отопителя;
15 – предохранители в блоке реле и предохранителей в моторном отсеке;
16 – колодка соединения со жгутом проводов двигателя;
17 – правый подрулевой переключатель;
18 – подушка безопасности водителя;
19 – спиральный кабель;
20 – левый подрулевой переключатель;
21, 22 – колодка подключения к аудиосистеме;
23 – датчик положения педали тормоза и выключатель сигналов торможения;
24 – реле обогрева заднего стекла;
25 – катушка иммобилайзера;
26 – колодка соединения со жгутом проводов выключателя зажигания;
27 – выключатель зажигания;
28 – электропривод замка правой передней двери;
29 – стеклоподъемник правой передней двери;
30 – правый передний динамик;
31 – левый передний динамик;
32 – стеклоподъемник левой передней двери;
33 – электропривод замка левой передней двери;
34 – колодка диагностики;
35 – крышка колодки диагностики с перемычкой;
36 – колодка соединений со жгутом проводов подушки безопасности переднего пассажира и освещения вещевого ящика;
37 – блок управления подушками безопасности;
38 – колодка соединения со жгутом проводов вентилятора отопителя;
39 – вентилятор отопителя;
40 – блок дополнительных резисторов вентилятора отопителя;
41 – блок управления вентиляцией, отоплением и кондиционированием;
42 – выключатель стеклоподъемника правой передней двери;
43 – выключатель центрального замка;
44 – выключатель аварийной сигнализации;
45 – выключатель обогрева заднего стекла;
46 – выключатель стеклоподьемника левой передней двери;
47 – коммутационный блок;
48 – плафон освещения салона;
49 – комбинация приборов;
50 – прикуриватель;
51 – выключатель сигнализатора включения стояночного тормоза и неисправности тормозной системы;
52 – блок предохранителей в салоне;
53 – колодка соединения с задним жгутом проводов кузова




А – место перехода жгута проводов из моторного отсека в салон;
1 – правая блок-фара;
2 – правая противотуманная фара;
3 – колодка соединения со жгутом проводов противотуманных фар;
4 – левая противотуманная фара;
5 – звуковой сигнал;
6 – левая блок-фара;
7 – правый боковой указатель поворота;
8 – очиститель ветрового стекла;
9 – омыватель ветрового стекла;
10 – датчик уровня тормозной жидкости;
11 – левый боковой указатель поворота;
12 – блок реле и предохранителей в моторном отсеке;
13 – реле противотуманных фар;
14 – реле вентилятора отопителя;
15 – предохранители в блоке реле и предохранителей в моторном отсеке;
16 – колодка соединения со жгутом проводов двигателя;




17 – правый подрулевой переключатель;
18 – подушка безопасности водителя;
19 – спиральный кабель;
20 – левый подрулевой переключатель;
21, 22 – колодка подключения к аудиосистеме;
23 – датчик положения педали тормоза и выключатель сигналов торможения;
24 – реле обогрева заднего стекла;
25 – катушка иммобилайзера;
26 – колодка соединения со жгутом проводов выключателя зажигания;
27 – выключатель зажигания;
28 – электропривод замка правой передней двери;
29 – стеклоподъемник правой передней двери;
30 – правый передний динамик;
31 – левый передний динамик;
32 – стеклоподъемник левой передней двери;
33 – электропривод замка левой передней двери;
34 – колодка диагностики;




35 – крышка колодки диагностики с перемычкой;
36 – колодка соединений со жгутом проводов подушки безопасности переднего пассажира и освещения вещевого ящика;
37 – блок управления подушками безопасности;
38 – колодка соединения со жгутом проводов вентилятора отопителя;
39 – вентилятор отопителя;
40 – блок дополнительных резисторов вентилятора отопителя;
41 – блок управления вентиляцией, отоплением и кондиционированием;
42 – выключатель стеклоподъемника правой передней двери;
43 – выключатель центрального замка;
44 – выключатель аварийной сигнализации;
45 – выключатель обогрева заднего стекла;
46 – выключатель стеклоподьемника левой передней двери;




47 – коммутационный блок;
48 – плафон освещения салона;
49 – комбинация приборов;
50 – прикуриватель;
51 – выключатель сигнализатора включения стояночного тормоза и неисправности тормозной системы;




52 – блок предохранителей в салоне;
53 – колодка соединения с задним жгутом проводов кузова
