Renault Kangoo. Manual - parte 29





10A

-

81

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K9K, y 714 o 716 o 718

10A

Atar la línea de escape a la carrocería para no per-
judicar la extracción del motor.

Quitar la tuerca y el tornillo de levas de la pinza de
dirección tras haber apartado el protector.

Desconectar:

- la canalización del embrague en la caja de veloci-

dades,

- el tubo de depresión del amplificador de frenado.

Extraer:

- el vaso de expansión de su soporte,

- el bocal de líquido de dirección asistida (si el vehí-

culo está equipado) de su soporte.

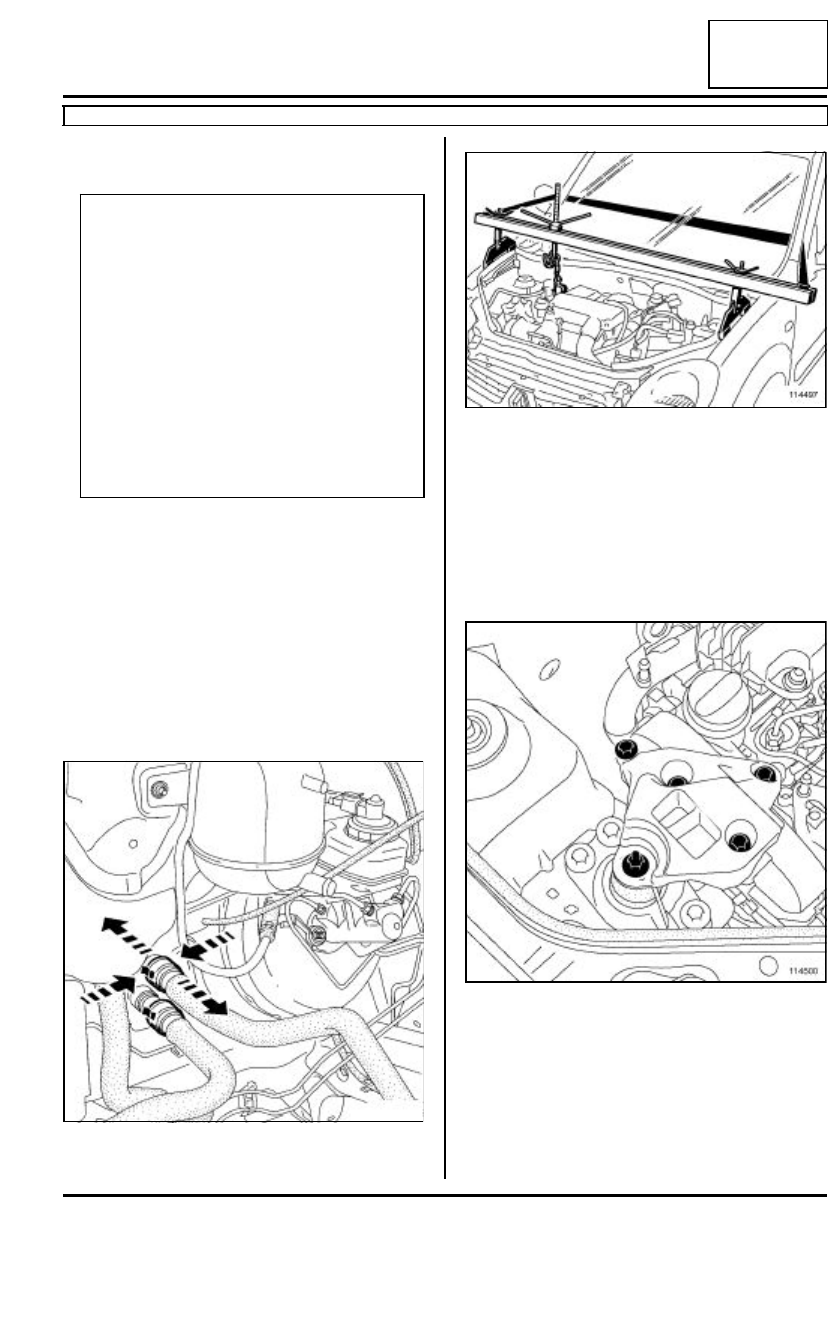

Desconectar los manguitos en el radiador de cale-
facción.

Colocar el útil de sujeción del motor (Mot. 1453) con

una correa de seguridad, prestando atención al cor-
recto posicionamiento de la cinta, y tomar el anillo

de levantamiento, lado distribución, como punto de
anclaje.

Deslastrar ligeramente el motor mediante el útil
(Mot. 1453)

Extraer:

- los tornillos de fijación de la cofia de la suspensión

pendular en el motor,

- la cofia de la suspensión pendular.

Poner un calce entre la caja de velocidades y la cu-
na.

ATENCIÓN

Para evitar riesgos de destrucción del contactor
giratorio bajo el volante, hay que respetar las
consignas siguientes:

- antes de desacoplar la columna de dirección y

la cremallera, inmovilizar imperativamente el
volante, ruedas rectas, mediante un útil blo-
queador de volante
,

- cualquier duda sobre el correcto centrado del

contactor giratorio implica extraer el volante
para aplicar el método de centrado descrito en
el Fascículo airbag. En este caso, sólo debe
intervenir personal cualificado que haya reci-
bido una formación.

13084

114497

114500

10A

-

82

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K9K, y 714 o 716 o 718

10A

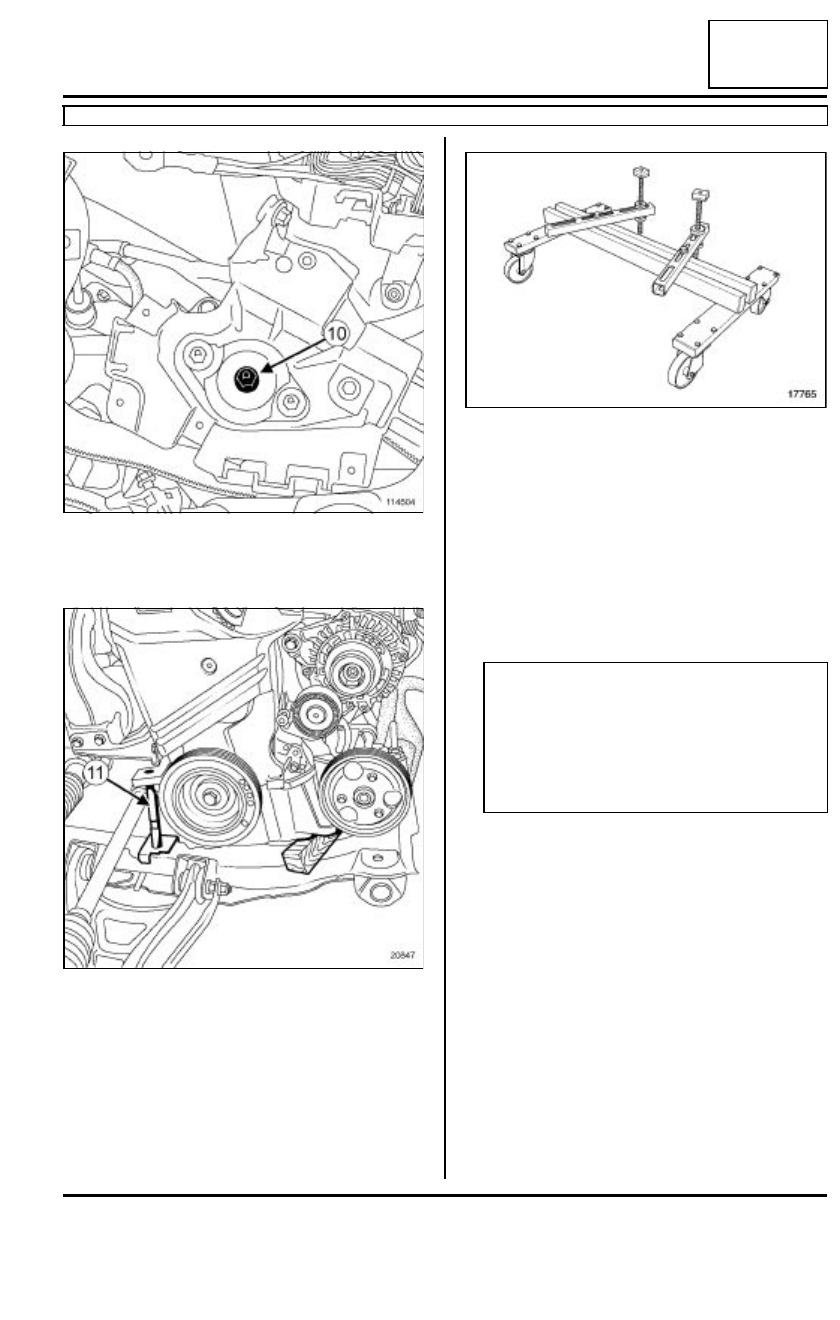

Quitar la tuerca (10), y después con ayuda de una
barra de bronce, golpear para extraer el espárrago
de la fijación de la suspensión pendular.

Colocar el útil (Mot. 1159-03)(11), el pie apoyado
sobre la cuna y la cabeza en el diámetro interior del
bloque motor.

Poner un calce entre el soporte multifunción y la cu-
na.

Colocar el motor apoyado sobre el útil (Mot. 1159-
03)
.

Desenganchar el útil (Mot. 1453) del anillo de levan-
tamiento.

Colocar el útil (Mot. 1390) bajo la cuna.

Bajar el elevador hasta el nivel de los cuatro patines
del útil (Mot. 1390)

Regular la posición de los patines para garantizar
una buena estabilidad de la cuna en el útil.

Llevar los patines en contacto bajo la cuna.

Quitar los tornillos de fijación de la cuna y extraer el
grupo motopropulsor levantando la carrocería.

REPOSICIÓN

Sustituir sistemáticamente:

- los tornillos de fijación de la cuna,

- el bulón de la pinza de dirección,

- todas las juntas de estanquidad extraídas.

El alineamiento de la cuna con la carrocería se faci-
litará posicionando dos varillas roscadas del útil
(Tav. 1233-01), en las dos fijaciones delanteras de
la cuna en la carrocería.

Proceder en el orden inverso de la extracción.

Poner el producto LOCTITE FRENBLOC en los tor-
nillos de fijación de las columnetas del estribo de
freno.

114504

20847

17765

Nota:

Para una operación que requiera separar el con-
junto "motor-caja de velocidades" de la cuna,
tener la precaución de marcar la posición del
motor en la cuna marcando la posición del útil
(Mot. 1159-03) y de la caja de velocidades res-
pecto a la cuna.

10A

-

83

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K9K, y 714 o 716 o 718

10A

Apretar a los pares:

- los tornillos de fijación delantera de la cuna (62

N.m),

- los  tornillos de fijación trasera de la cuna (105

N.m),

- la  tuerca de la suspensión pendular lado caja

de velocidades (62 N.m),

- los tornillos de fijación de la cofia de la suspen-

sión pendular derecha en el motor (62 N.m),

- los bulones de los pies de amortiguadores (180

N.m),

- las tuercas de las rótulas de dirección (37 N.m),

- los  tornillos de las columnetas de los estribos

de freno (40 N.m),

- los tornillos de fijación superior de los tirantes

de la cuna-larguero (21 N.m),

- los  tornillos de fijación inferior de los tirantes

de la cuna-larguero (62 N.m),

- la  tuerca del tornillo de leva de la pinza de di-

rección (25 N.m),

- el tornillo de fijación de la bieleta de recupera-

ción de par en el motor (110 N.m),

- el  bulón de fijación de la bieleta de recupera-

ción de par (62 N.m),

- los tornillos de los tirantes de la cuna (21 N.m).

10A

-

84

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cárter inferior: Extracción - Reposición

F9Q, y 790

10A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el protector bajo el motor.

Vaciar el motor.

Extraer:

- las ruedas delanteras,

- los guardabarros delanteros,

- la varilla del nivel de aceite.

Extraer:

- la tuerca y el tornillo de levas de la pinza de direc-

ción,

- las rótulas inferiores mediante el útil (Tav. 476),

- las rótulas de dirección,

Utillaje especializado indispensable

Tav. 476

Extractor de rótula

Tav. 1233-01

Utillaje para intervenir
en la cuna-tren

Material indispensable

bloqueador de volante

Pares de apriete

m

los tornillos de fijación
del cár ter inferior

1,4 daN.m

tornillos de fijación
delantera de la cuna

6,2 daN.m

tornillos de fijación tra-
sera de la cuna

10,5 daN.m

bulón de fijación de la
pinza de dirección

2,5 daN.m

bulones de fijación de la
rótula inferior

6 daN.m

bulones de la bieleta de
recuperación de par

6,2 daN.m

tornillos de fijación
superior de los tirantes
de la cuna-larguero

2,1 daN.m

tornillos de fijación infer-
ior de los tirantes de la
cuna-larguero

6,2 daN.m

tornillos de los tirantes
de la cuna

2,1 daN.m

tornillos de rueda

10,5 daN.m

ATENCIÓN

Para evitar riesgos de destrucción del contactor
giratorio bajo el volante, hay que respetar las
consignas siguientes:

- antes de desacoplar la columna de dirección y

la cremallera, el volante debe ser imperativa-
mente inmovilizado, ruedas rectas, mediante un
útil bloqueador de volante,

- cualquier duda sobre el correcto centrado del

contactor giratorio  implica extraer el volante
para aplicar el método de centrado descrito en
el  Fascículo airbag. En este caso sólo debe
intervenir personal cualificado que haya reci-
bido una formación.
