Peugeot 508 Hybrid (2016 год). Руководство - часть 93

38

В случае неисправности

508HY-comp_ru_Chap08_en-cas-de-pannes_ed01-2016

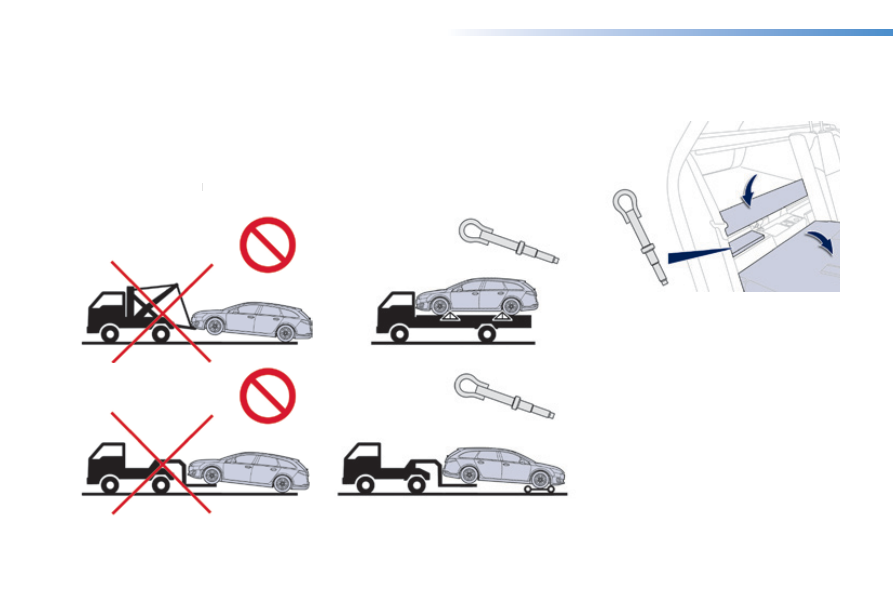

         Перевозка автомобиля на эвакуаторе

  Запрещается буксировать автомобиль по дороге с опорой на два или четыре колеса - так
можно вывести из строя его трансмиссию.
 В случае необходимости, вызванной затрудненным доступом к автомобилю, его можно
откатить по земле на несколько десятков метров со скоростью менее 10 км/ч.

  Перед началом любых работ по ремонту автомобиля, включите зажигание, нажмите на
педаль тормоза и установите селектор коробки передач на

N , затем выключите систему

HYbrid4 (символ

READY  должен погаснуть).

READY

READY

 Для перевозки автомобиля на эвакуаторе вызовите специалиста.

  Буксировочное кольцо следует использовать

только

для откатывания автомобиля или его закрепления
на платформе эвакуатора на время перевозки.

 Буксирное кольцо расположено в лотке за
задними сиденьями.


   Чтобы достать его, сложите

секцию 2/3 заднего дивана.



   Снимите с лотка крышку.

Доступ к инструментам

39

8

В случае неисправности

508HY-comp_ru_Chap08_en-cas-de-pannes_ed01-2016

         Снятие / Установка аккумуляторной батареи 12 В

  Ниже изложен порядок действий по снятию
12-вольтной аккумуляторной батареи для
доступа к лампам левой фары.

  Эти операции можно осуществить,
обратившись в сервисную сеть PEUGEOT
или в специализированный техцентр.

  Перед снятием АКБ



   Установите автомобиль в

проветриваемом месте со свободным
доступом, желательно на ровной
площадке.



   Затяните стояночный тормоз.



   Переведите селектор коробки передач

на

N .



   При наличии охранной сигнализации,

оставьте капот открытым, чтобы она не
сработала.



   Оставьте опущенным хотя бы

одно стекло, если вы находитесь в
безопасном месте - иначе заприте
автомобиль на все замки.



   После отключения батареи открыть

багажник будет невозможно, если его
дверца оборудована электроприводом.



   Выключите зажигание и извлеките

ключ.



   Если у вас дистанционный ключ-пульт,

уберите его от автомобиля метра на три.



   Выждите около 6 минут перед тем как

отключить батарею.

  Снятие АКБ



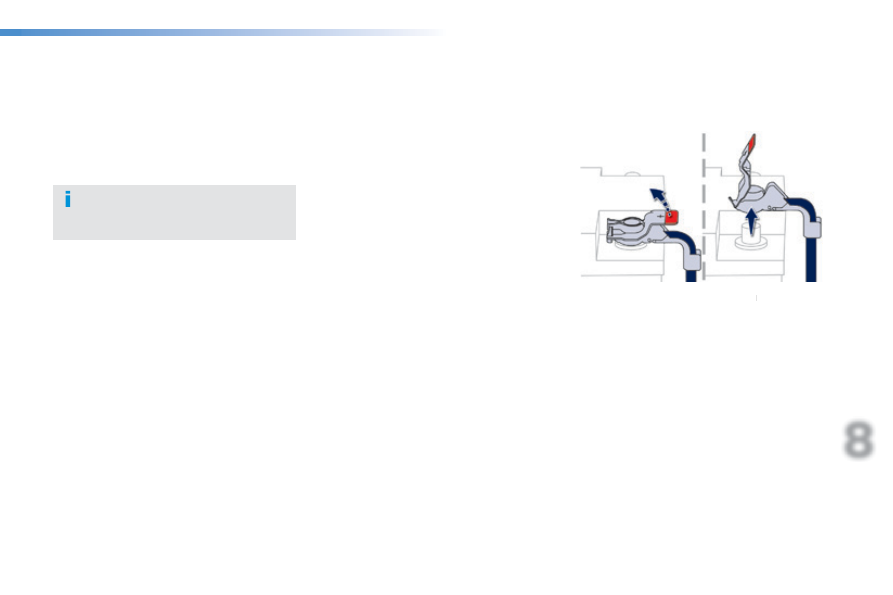

   Снимите провод с вывода (

+ ) батареи.

++

40

В случае неисправности

508HY-comp_ru_Chap08_en-cas-de-pannes_ed01-2016



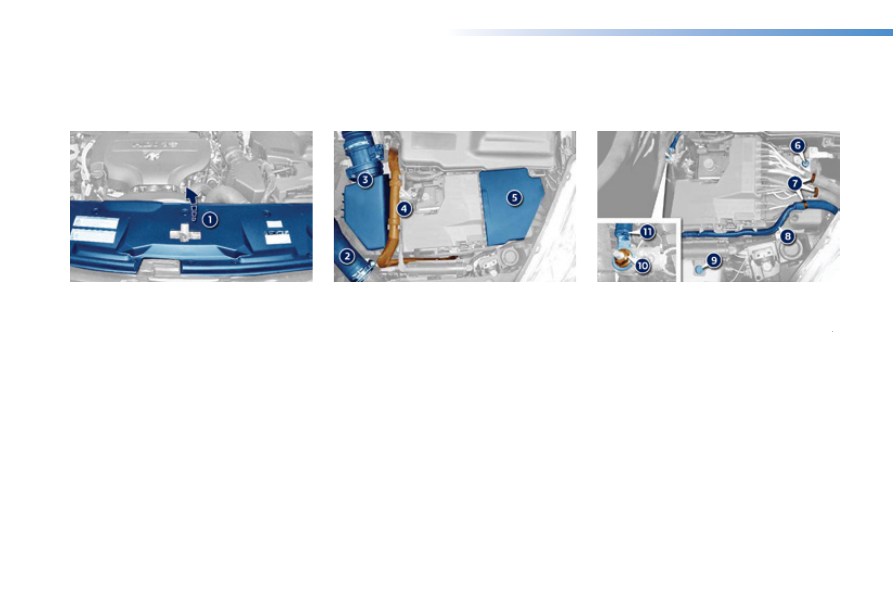

   Снимите с батареи крышку

1 .



   Отсоедините патрубок

2 .



   Извлеките узел

3 , включающий датчик

расхода воздуха и корпус воздушного
фильтра.



   При наличии патрубка системы

охлаждения

4 , отведите его в сторону.



   Снимите с батареи кожух

5 .



   Ослабьте клемму

6  и снимите провод с

вывода (

- ) батареи.

--



   Отсоедините жгуты электропроводки

7 .

77



   Отсоедините и отведите в сторону

электрожгут

8 .



   Отверните винт блока предохранителей

больших номиналов

9 .



   Отверните гайку

10  провода ( + ).

++



   Отведите в сторону электрожгут

11 .

41

8

В случае неисправности

508HY-comp_ru_Chap08_en-cas-de-pannes_ed01-2016



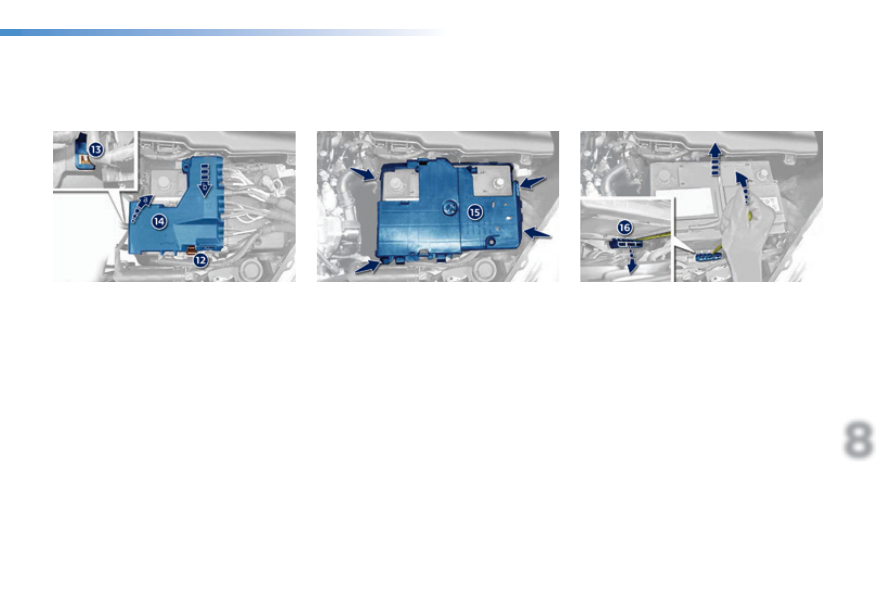

   Отстегните отверткой фиксаторы

12

и

13 .



   Отведите защитный кожух проводки

14

кверху.



   Опустите и оттяните кожух вперед.



   Отстегните фиксаторы.



   Уберите от батареи ее кожух

15 .



   Действуя отверткой, как рычагом,

отожмите в сторону фиксатор

16  и

извлеките батарею.
