4C–30

DRIVE SHAFT SYSTEM

401RW037

3. Using the flat blade of a screwdriver, pry the loose

end of the boot clamp upwards and away from the
propeller shaft boot.  Be careful not to damage the
boot.

4. When boot clamps becomes loose, remove by

hand.

5. Repeat for the other boot clamp.

6. Remove the spline yoke assembly from the tube

assembly, by securing the boot with one hand and
pulling on the spline yoke.

7. Remove the boot from the tube assembly.

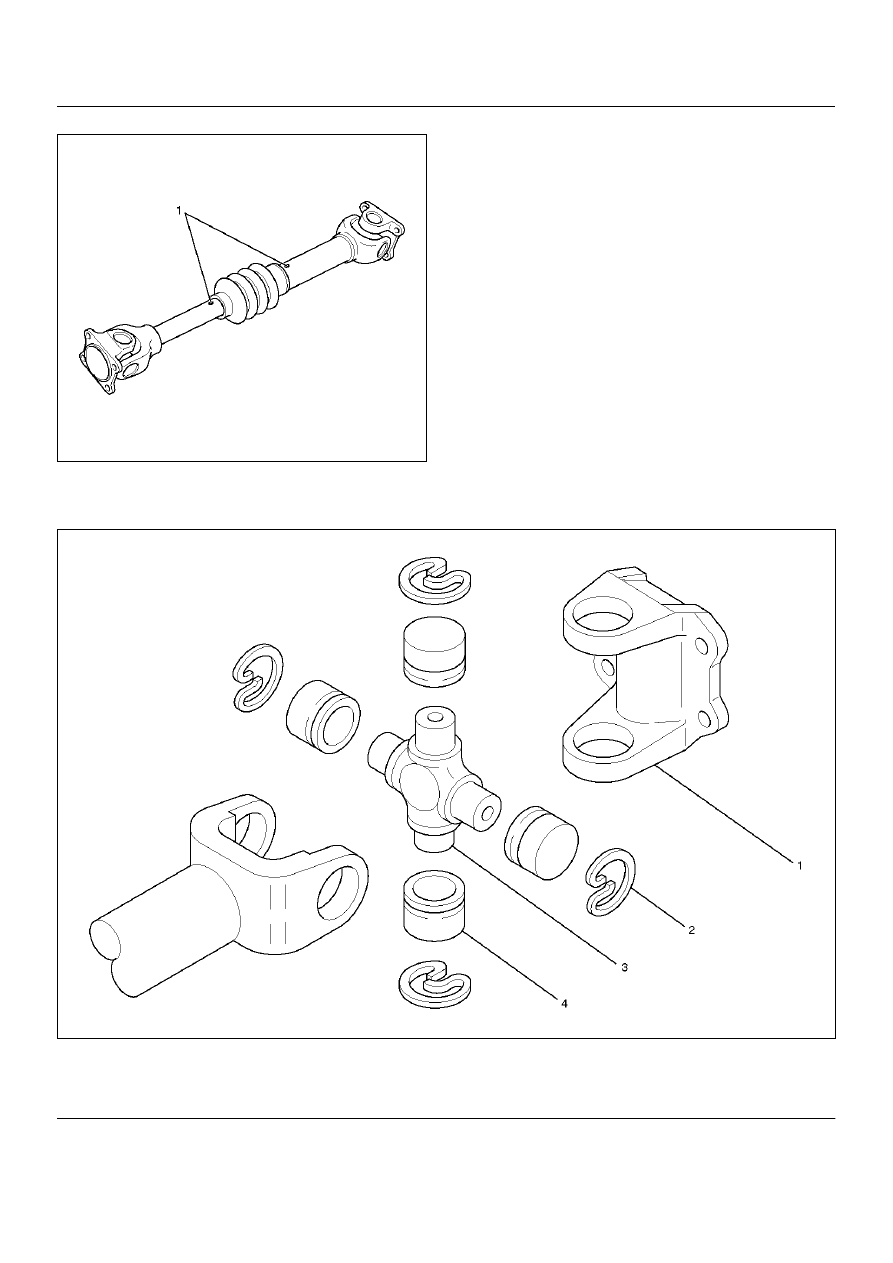

Universal Joint Disassembly (Single Cardan Type)

401RW031

Legend

EndOFCallout

(1) Flange Yoke
(2) Snap Ring

(3) Spider
(4) Needle Roller Bearing

DRIVE SHAFT SYSTEM

4C–31

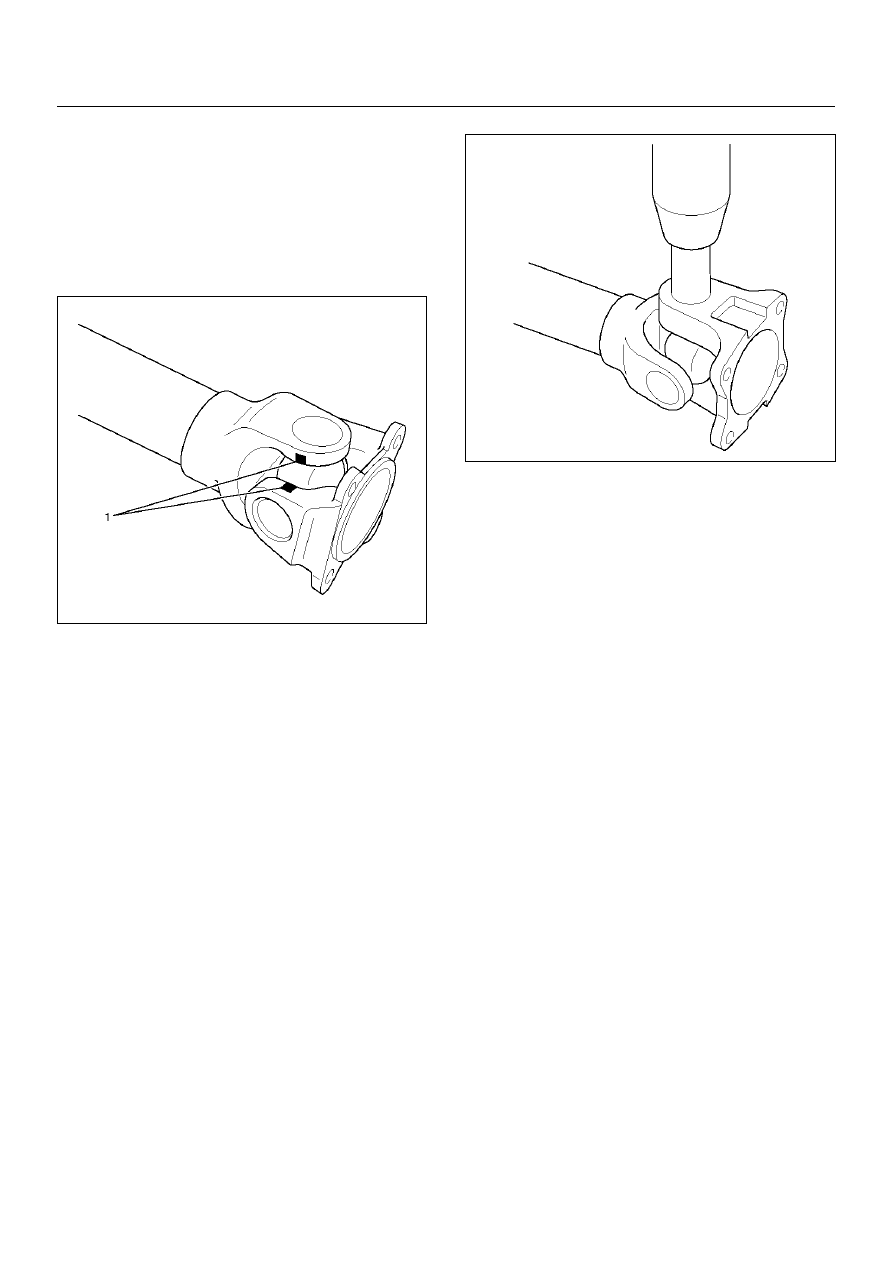

1. Using a soft drift, tap the outside of the bearing cup

assembly to loosen snap ring.  Tap bearing only
hard enough to break assembly away from snap
ring.
Remove snap ring from yoke.  Turn joint over, tap
bearing away from snap ring, then remove opposite
snap ring.
Apply alignment marks (1) on the yokes of the
universal joint,  then remove snap ring.

401RW018

2. Set the yoke in the arbor press with a piece of tube

stock beneath it.
Place a solid plug on the upper bearing assembly
and press it through to release the lower bearing
assembly.

401RW020

3. If the bearing assembly will not pull out by hand

after pressing, tap the base of the lug near the
bearing assembly to dislodge it.

4. To remove the opposite bearing, turn the yoke over

and straighten the spider in the open hole.  Then
carefully press on the end of the spider so the
remaining bearing moves straight out of the bearing
spider hole.  If the spider or bearing are cocked, the
bearing will score the walls of the spider hole and
ruin the yoke.

5. Repeat this procedure on the remaining bearing to

remove the spider from the yoke.

6. Make sure of proper position for reinstallation by

applying setting marks, then remove spider .

4C–32

DRIVE SHAFT SYSTEM

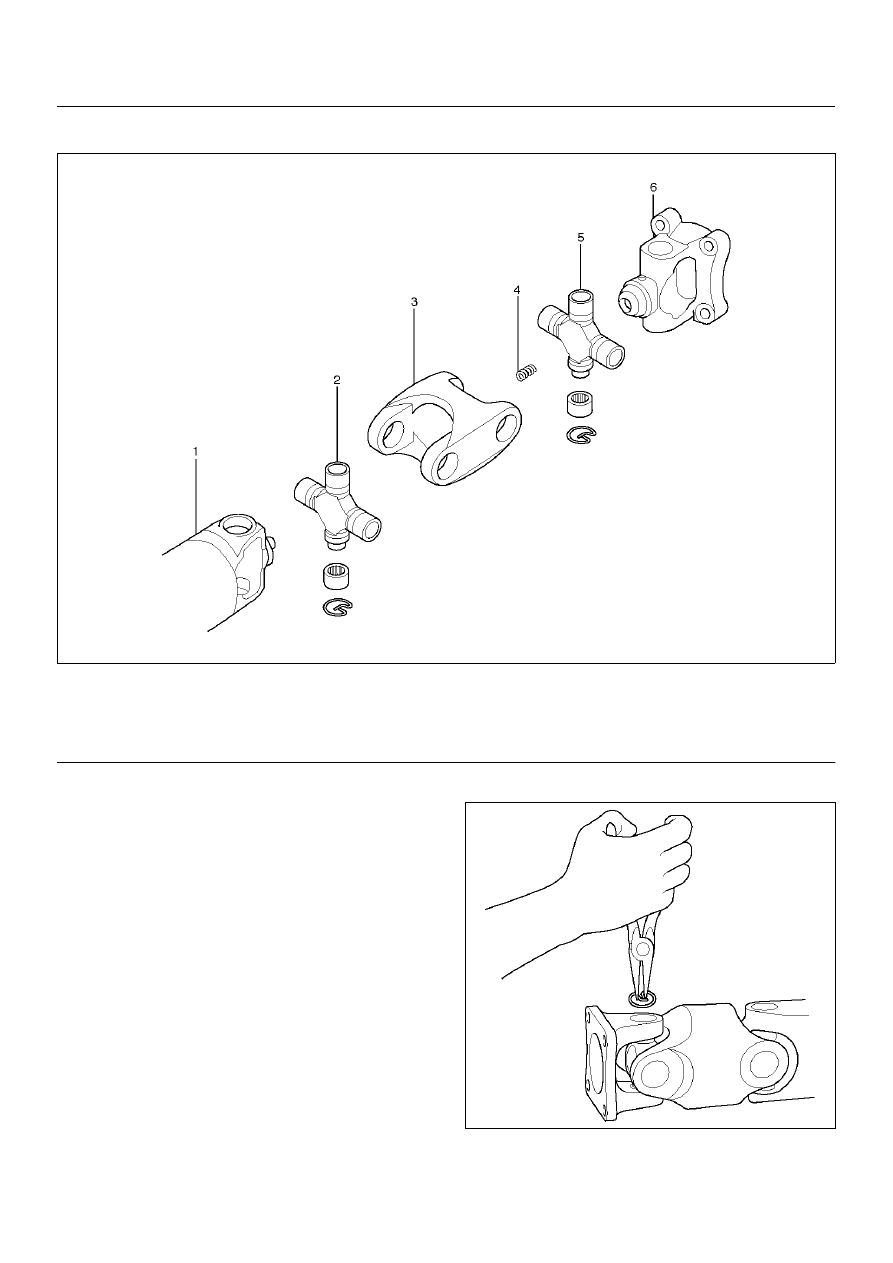

Universal Joint Disassembly (Double Cardan Type)

401RW073

Legend

EndOFCallout

1. Using a soft drift, tap the outside of the bearing cup

assembly to loosen snap ring. Tap bearing only hard
enough to break assembly away from snap ring.

2. Remove snap ring from yoke. Turn joint over, tap

bearing away from snap ring, then remove opposite
snap ring.

401RW084

(1) Ball Stud Tube Yoke
(2) Cross and Bearing Kit
(3) Coupling Yoke

(4) Spring
(5) Cross and Bearing Kit
(6) Flange Yoke

DRIVE SHAFT SYSTEM

4C–33

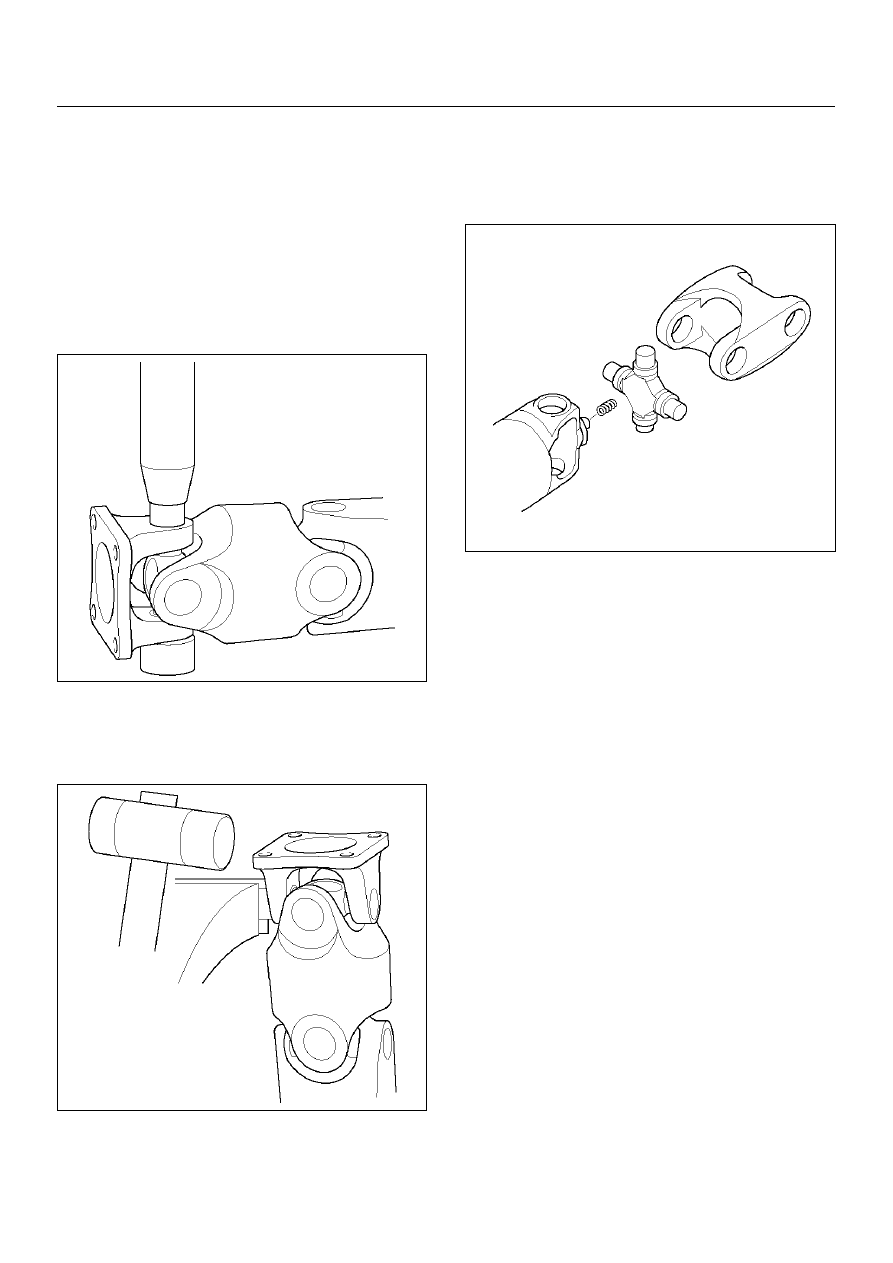

3. Remove all snap rings from the yoke in similar

manner.

4. Set the outboard side of the center yoke in the arbor

press with a piece of tube stock beneath it. Place a
solid plug on the upper bearing cup assembly and
press it through to release the lower bearing cup
assembly.
Press the center bearing cup assembly partially
from the outboard side of the center yoke - enough
to grasp the bearing cup by vise jaws.
Do not press the bearing cup assembly completely
through.

401RW083

5. Grasp the protruding bearing cup assembly by vise

jaws. Tap the tube yoke with a mallet and drift to
dislodge the bearing cup assembly from the yoke
hole.

401RW082

6. Flip the assembly and repeat steps 4 and 5 for

removing the opposite side bearing cup assembly.
This will allow removal of the cross centering kit
assembly and spring.
Do not disassemble centering kit.

401RW068

7. Press the remaining bearing cup assemblies out on

the other cross as described above to complete
disassembly.

NOTE:  Tap in the center of the “H" yoke. Never strike
the yokes at the bearing cup assembly holes because
the snap ring grooves may collapse and make
reassembly impossible.

Inspection and Repair

Make necessary correction or parts replacement if
wear, damage, corrosion or any other abnormal
condition is found through inspection.

NOTE:  When any part of the journal assembly (spider,
needle roller bearing) requires replacement, be sure to
replace the entire assembly.
Check the following parts for wear, damage, noise or
any other abnormal conditions.

1. Spider

2. Needle roller bearing

3. Yoke

4. Flange

5. Boot
