TRANSAXLE CASE BEARING

TRANSAXLE CASE BEARING

PFP:XX000

Removal and Installation

XXXX0000030

REMOVAL

1.

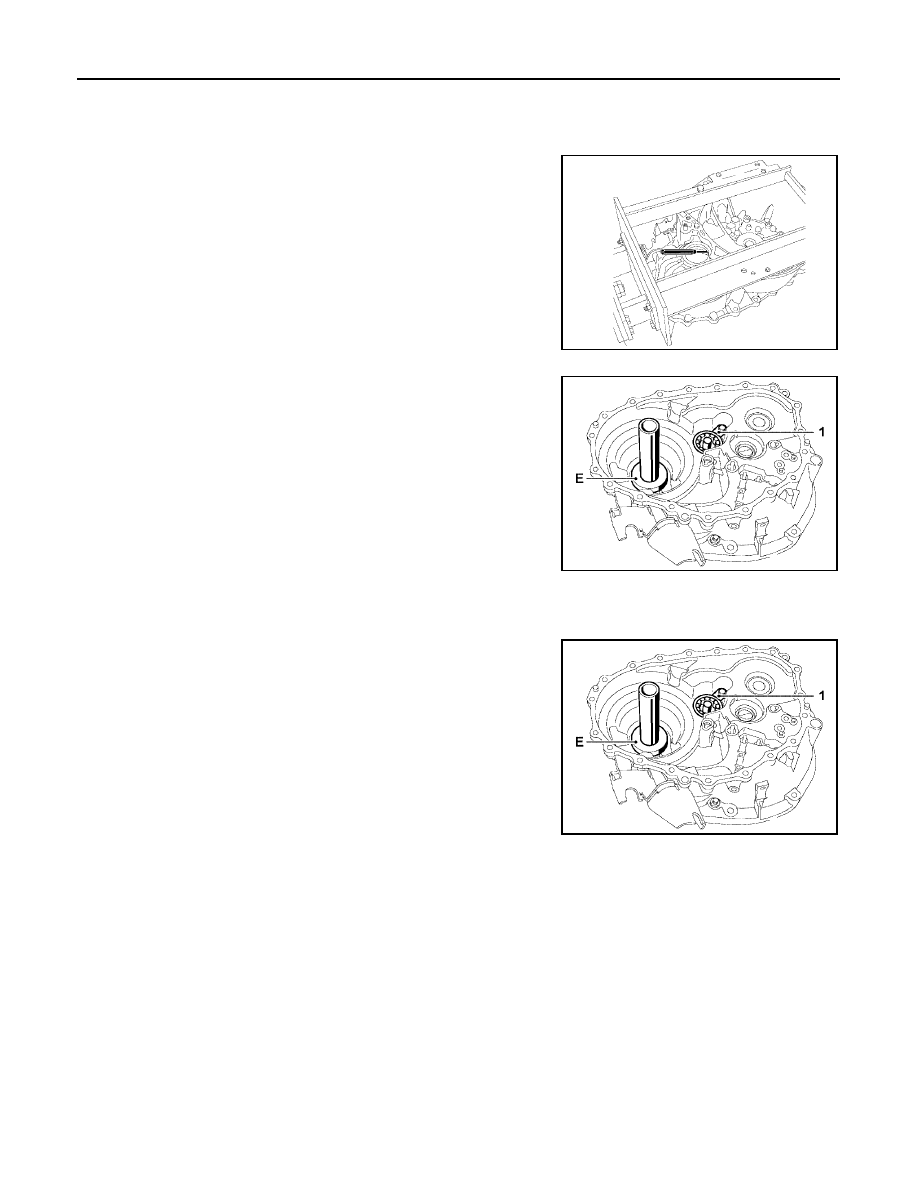

Remove the differential bearing races with a roll pin punch.

2.

Removing the secondary shaft bearing requires removing the
retaining bracket (1).

INSTALLATION

NOTE:
When refitting, tighten the bolt to a torque of [8 N·m (0.8 kg-m, 71 in-lb)].
Refit the differential bearing race with tool E from B. Vi. 1683.

YMT081

YMT082

YMT082

SELECTOR SHAFT RINGS

MT-39

[RS6F93R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

SELECTOR SHAFT RINGS

PFP:XX000

Removal and Installation

XXXX0000033

REMOVAL

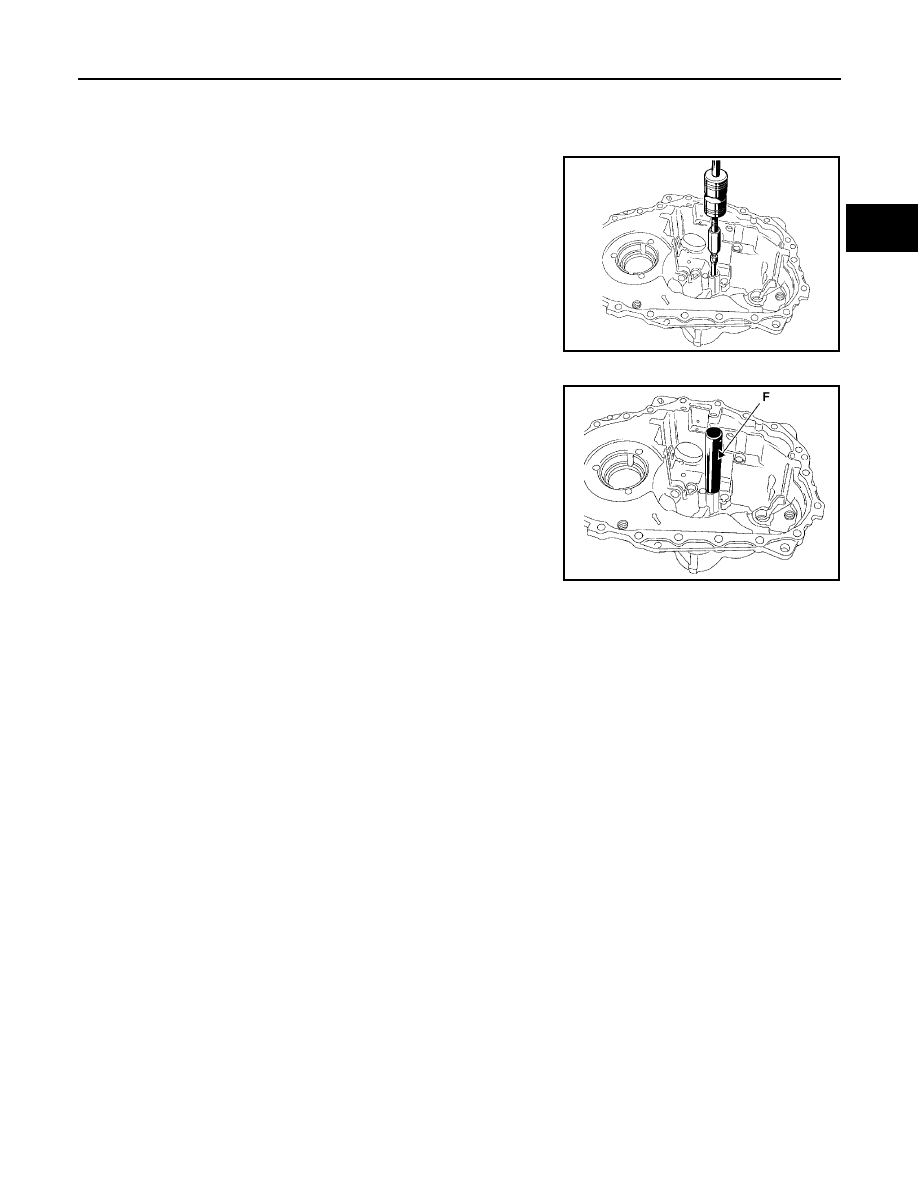

Remove the rings with a diameter 14 puller.

INSTALLATION

Refit the rings with tool H from B. Vi. 1683.

YMT085

YMT086

MT-40

[RS6F93R]

DIFFERENTIAL BEARINGS

DIFFERENTIAL BEARINGS

PFP:XX000

Removal and Installation

XXXX0000134

REMOVAL

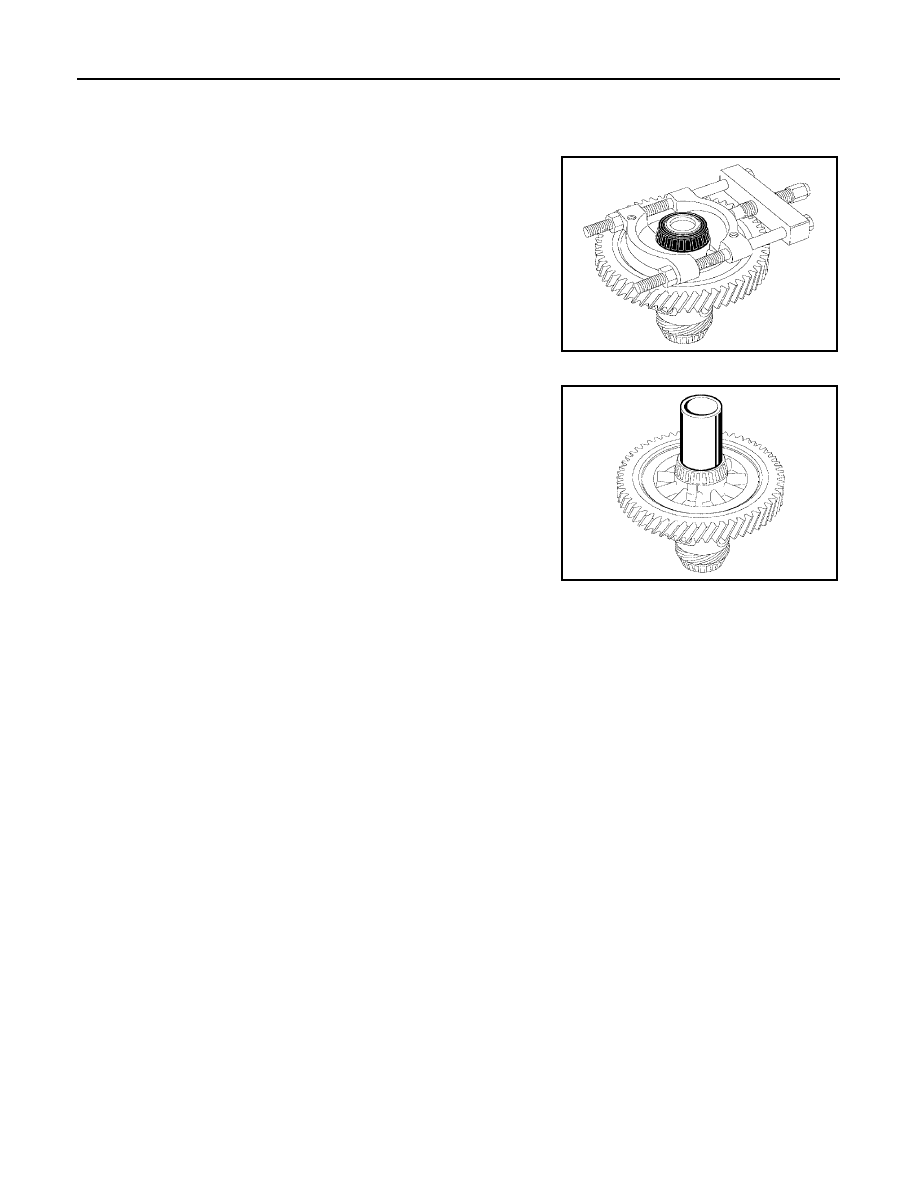

Remove the bearing using an antisticking pin.

INSTALLATION

Reposition the bearings with tool H from B. Vi. 1683.

MCIB0048E

MCIB0049E
