Nissan Primera P12. Manual - part 541

LAN-76

[CAN]

CAN SYSTEM (TYPE 25)

CHECK SHEET RESULTS (EXAMPLE)

MKIB0615E

CAN SYSTEM (TYPE 25)

LAN-77

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

MKIB0616E

LAN-78

[CAN]

CAN SYSTEM (TYPE 25)

MKIB0617E

CAN SYSTEM (TYPE 25)

LAN-79

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

NOTE:
If “NG” is displayed on “CAN COMM” for the diagnosed control unit, replace the control unit.

INSPECTION

Proceed trouble diagnosis according to the check sheet results (example).

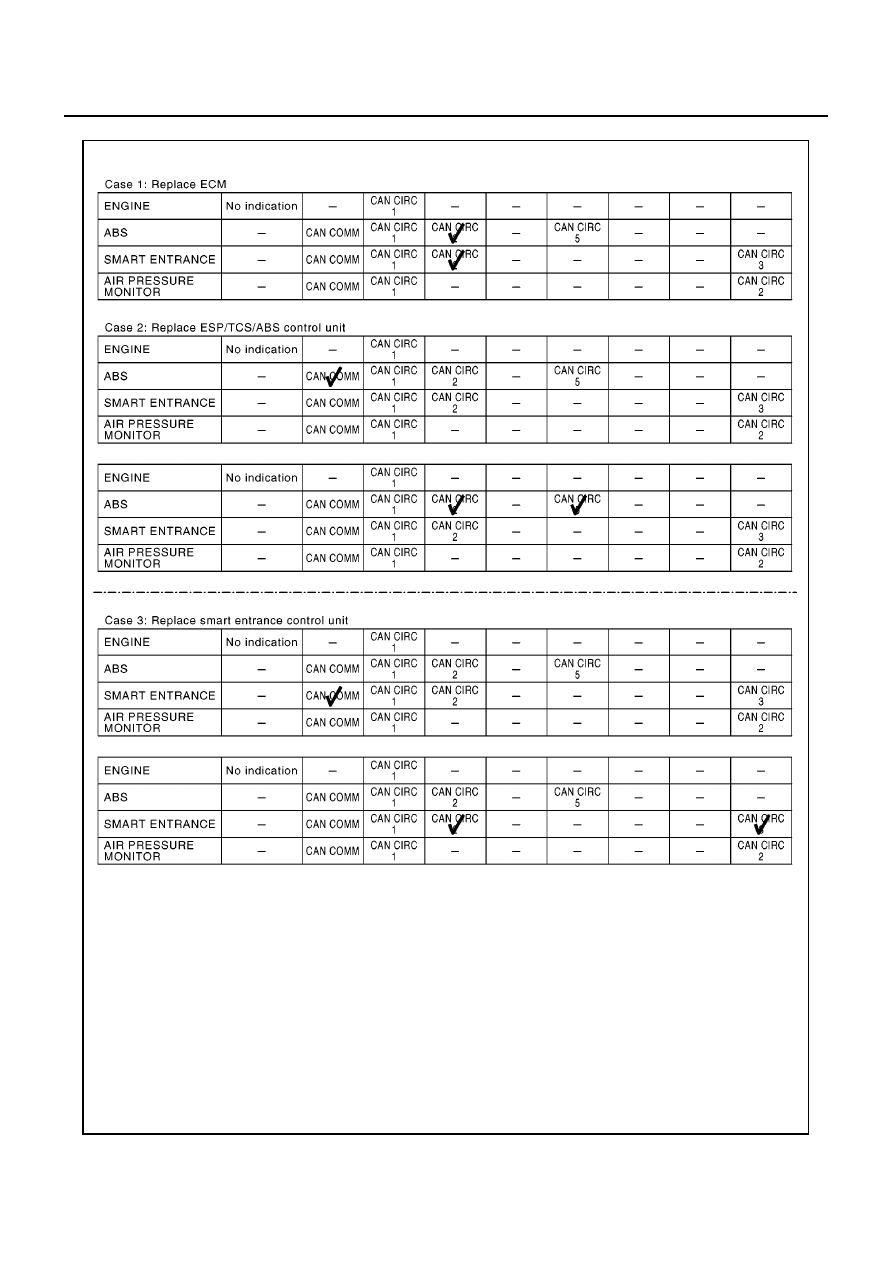

Case 1:Replace ECM.
Case 2:Replace ESP/TCS/ABS control unit.
Case 3:Replace smart entrance control unit.

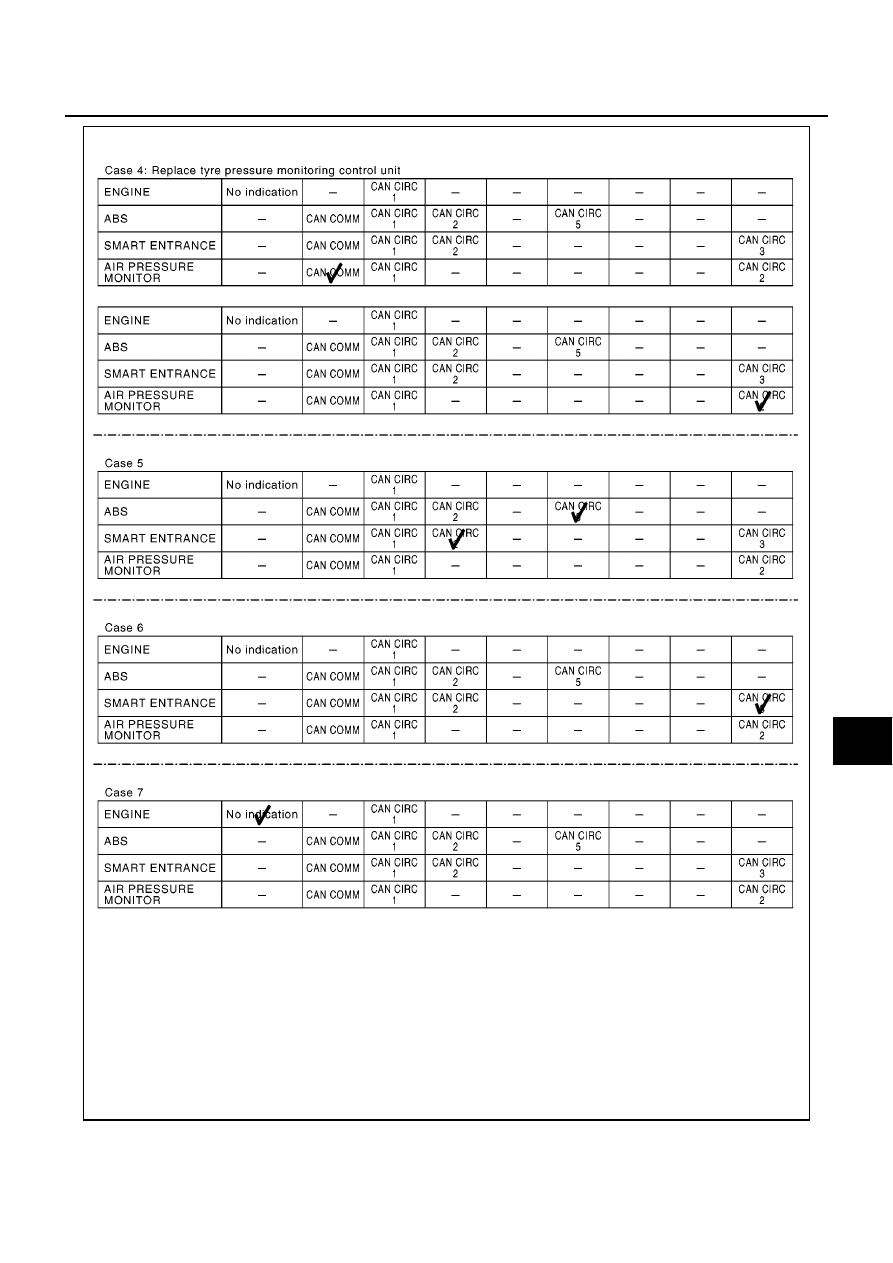

Case 4:Replace tyre pressure monitoring control unit.
Case 5:Check Harness between data link connector and smart entrance control unit. Refer to

LAN-80, "Circuit

Check Between Data Link Connector and Smart Entrance Control Unit"

.

Case 6:Check Harness between smart entrance control unit and tyre pressure monitoring control unit. Refer to

LAN-80, "Circuit Check Between Smart Entrance Control Unit and Tyre Pressure Monitoring Control Unit"

.

Case 7:Check data link connector circuit and ECM circuit. Refer to

LAN-81, "Data Link Connector Circuit and

ECM Circuit Check"

.

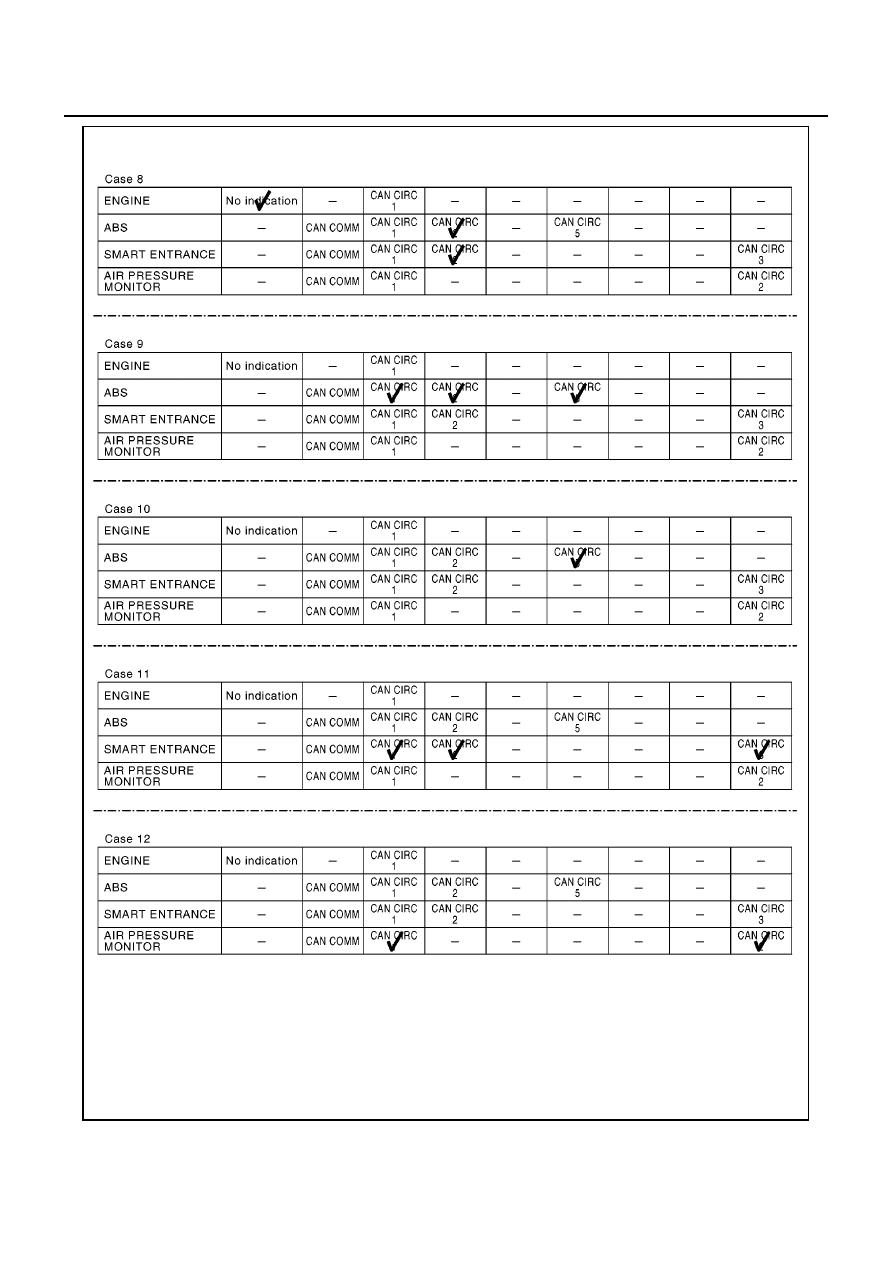

Case 8:Check ECM circuit. Refer to

LAN-82, "ECM Circuit Check"

.

Case 9:Check ESP/TCS/ABS control unit circuit. Refer to

LAN-82, "ESP/TCS/ABS Control Unit Circuit Check"

.
Case 10:Check steering angle sensor circuit. Refer to

LAN-83, "Steering Angle Sensor Circuit Check"

.

Case 11:Check smart entrance control unit circuit. Refer to

LAN-83, "Smart Entrance Control Unit Circuit

Check"

.

Case 12:Check tyre pressure monitoring control unit circuit. Refer to

LAN-84, "Tyre Pressure Monitoring Con-

trol Unit Circuit Check"

.

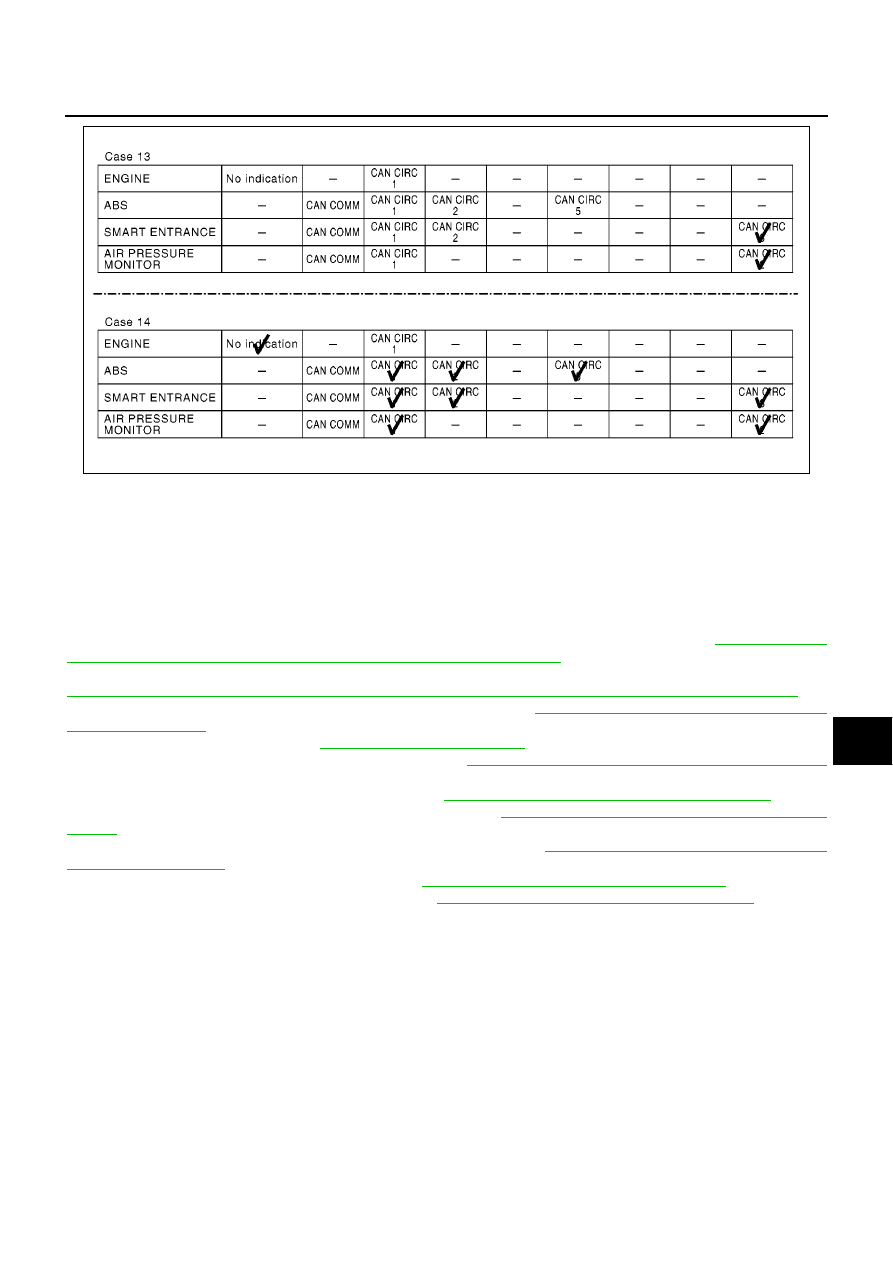

Case 13:Check combination meter circuit. Refer to

LAN-84, "Combination Meter Circuit Check"

.

Case 14:Check CAN communication circuit. Refer to

LAN-85, "CAN Communication Circuit Check"

.

MKIB0618E
