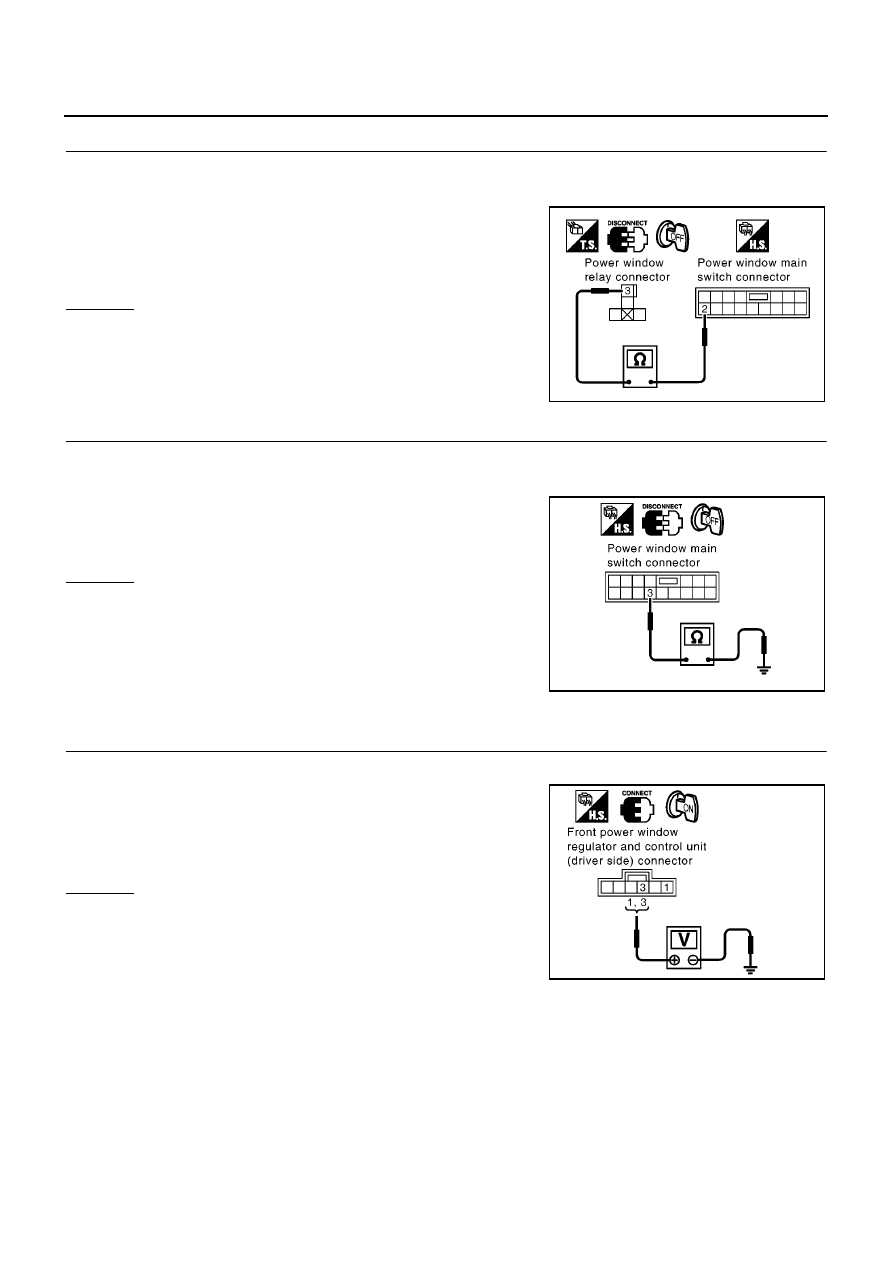

GW-56

POWER WINDOW SYSTEM

2.

CHECK HARNESS CONTINUITY

1.

Turn ignition switch OFF.

2.

Remove power window relay.

3.

Check continuity between power window relay connector M9
terminal 3 and power window main switch connector D6 terminal
2.

OK or NG

OK

>> Check the condition of the connector and the harness.

NG

>> Repair or replace harness between power window relay

and power window main switch.

3.

CHECK POWER WINDOW MAIN SWITCH GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect power window main switch connector.

3.

Check continuity between power window main switch connector
D6 terminal 3 and ground.

OK or NG

OK

>> Power window main switch power supply and ground

circuit are OK.

NG

>> Repair or replace harness.

Driver Side Power Window Regulator Check

EIS0061C

1.

CHECK POWER WINDOW REGULATOR POWER SUPPLY

1.

Turn ignition switch ON.

2.

Check voltage between front power window regulator and con-
trol unit (driver side) connector D5 terminal 1, 3 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Check the following.

●

Check 10A fuse [No.20, located in fuse block (J/B)]

●

Check 40A fusible link (letter B located in fuse and
fusible link)

●

Condition of circuit breaker-2

●

Check harness continuity between fuse and front power window regulator and control unit
(driver side)

3 (L/W) – 2 (L/W)

: Continuity should exist.

MIIB0445E

3 (B) – Ground

: Continuity should exist.

MIIB0446E

1 (R) – Ground

: Battery voltage

3 (W/L) – Ground

: Battery voltage

MIIB0447E

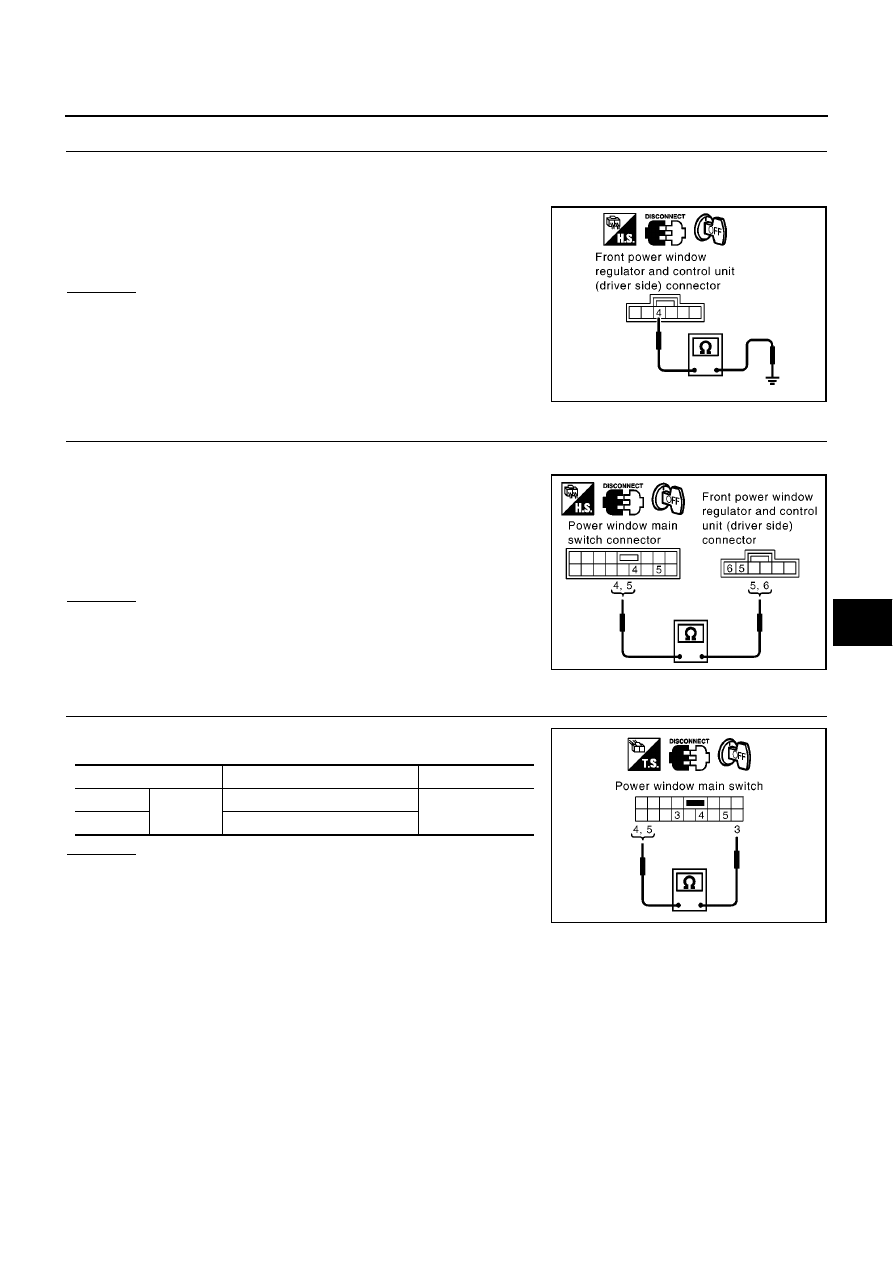

POWER WINDOW SYSTEM

GW-57

C

D

E

F

G

H

J

K

L

M

A

B

GW

2.

CHECK POWER WINDOW REGULATOR GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect front power window regulator and control unit (driver side) connector.

3.

Check continuity between power window regulator and control
unit (driver side) connector D5 terminal 4 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness.

3.

CHECK HARNESS CONTINUITY

1.

Disconnect power window main switch connector.

2.

Check continuity between power window main switch connector
D6 terminal 4, 5 and front power window regulator and control
unit (driver side) connector D5 terminal 5, 6.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace harness between power window main

switch and front power window regulator and control unit
(driver side).

4.

CHECK POWER WINDOW MAIN SWITCH

Power window main switch operate, check continuity between power
window main switch terminal 4, 5 and 3.

OK or NG

OK

>> Check the condition of the harness and the connector.

NG

>> Replace power window main switch.

4 (B) – Ground

: Continuity should exist.

MIIB0448E

4 (G) – 5 (G)

: Continuity should exist.

5 (P) – 6 (P)

: Continuity should exist.

MIIB0449E

Terminals

Condition

Continuity

4

3

Driver side switch UP

Yes

5

Driver side switch DOWN

MIIB0450E

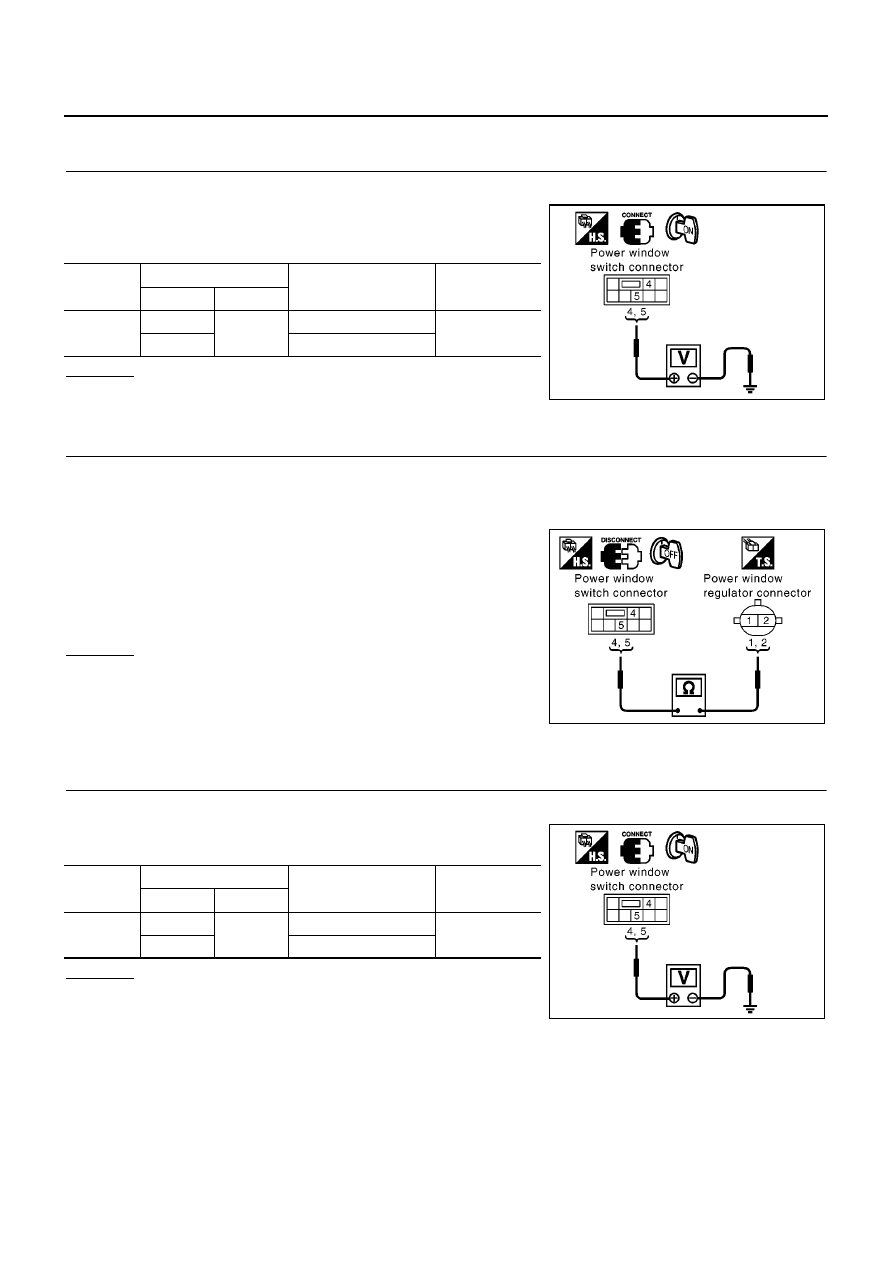

GW-58

POWER WINDOW SYSTEM

Passenger Side Power Window Motor Circuit Check

EIS00611

1.

CHECK PASSENGER SIDE POWER WINDOW SWITCH OUTPUT SIGNAL

1.

Turn ignition switch ON.

2.

Power window main switch operate, check voltage between
front power window switch (passenger side) connector and
ground.

OK or NG

OK

>> GO TO 2.

NG

>> Check power window switch.

2.

CHECK HARNESS CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect front power window switch (passenger side) and front power window regulator (passenger
side) connector.

3.

Check continuity between front power window switch (passen-
ger side) connector D35 terminal 4, 5 and front power window
regulator (passenger side) connector D34 terminal 1, 2.

OK or NG

OK

>> Replace front power window motor (passenger side)

NG

>> Repair or replace harness between front power window

switch (passenger side) and front power window regula-
tor (passenger side).

Rear LH Power Window Motor Circuit Check

EIS00612

1.

CHECK REAR POWER WINDOW SWITCH LH OUTPUT SIGNAL

1.

Turn ignition switch ON.

2.

Power window main switch operate, check voltage between rear
power window switch LH connector and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Check power window switch.

Connector

Terminals (Wire color)

Condition

Voltage (V)

(Approx.)

(+)

(–)

D35

4 (L/R)

Ground

Passenger side UP

Battery voltage

5 (Y/PU)

Passenger side DOWN

MIIB0425E

4 (L/R) – 2 (L/R)

: Continuity should exist.

5 (Y/PU) – 1 (Y/PU)

: Continuity should exist.

MIIB0426E

Connector

Terminals (Wire color)

Condition

Voltage (V)

(Approx.)

(+)

(–)

D54

4 (G/B)

Ground

Rear LH side UP

Battery voltage

5 (L/Y)

Rear LH side DOWN

MIIB0425E

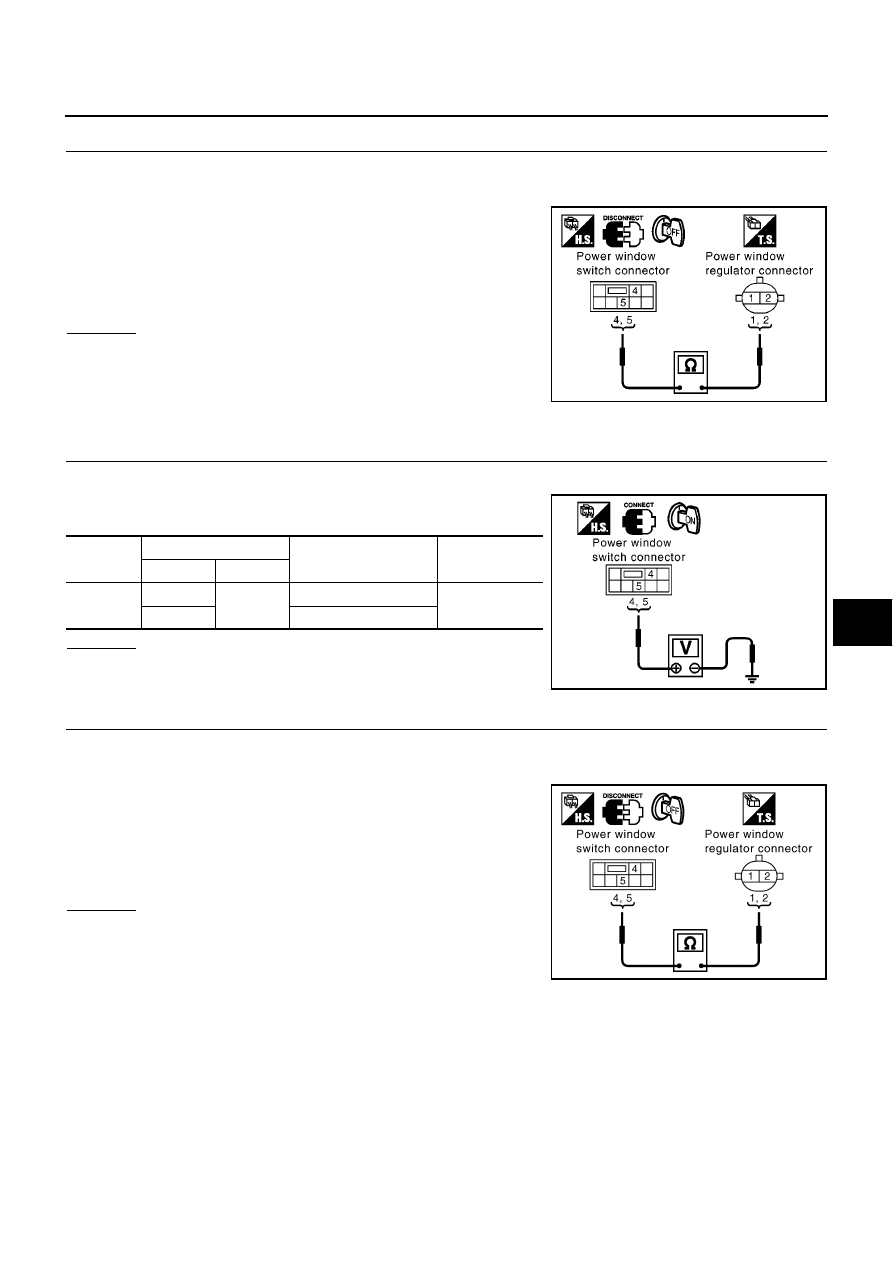

POWER WINDOW SYSTEM

GW-59

C

D

E

F

G

H

J

K

L

M

A

B

GW

2.

CHECK HARNESS CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect rear power window switch LH and rear power window regulator LH connector.

3.

Check continuity between rear power window switch LH connec-
tor D54 terminal 4, 5 and rear power window regulator LH con-
nector D52 terminal 1, 2.

OK or NG

OK

>> Replace rear power window motor LH.

NG

>> Repair or replace harness between rear power window

switch LH and rear power window regulator LH.

Rear RH Power Window Motor Circuit Check

EIS00613

1.

CHECK REAR POWER WINDOW SWITCH RH OUTPUT SIGNAL

1.

Turn ignition switch ON.

2.

Power window main switch operate, check voltage between rear
power window switch RH connector and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Check power window switch.

2.

CHECK HARNESS CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect rear power window switch RH and rear power window regulator RH connector.

3.

Check continuity between rear power window switch RH con-
nector D64 terminal 4, 5 and rear power window regulator RH
connector D62 terminal 1, 2.

OK or NG

OK

>> Replace rear power window motor RH.

NG

>> Repair or replace harness between rear power window

switch RH and rear power window regulator RH.

4 (G/B) – 2 (G/B)

: Continuity should exist.

5 (L/Y) – 1 (L/Y)

: Continuity should exist.

MIIB0426E

Connector

Terminals (Wire color)

Condition

Voltage (V)

(Approx.)

(+)

(–)

D64

4 (L/R)

Ground

Rear RH side UP

Battery voltage

5 (OR)

Rear RH side DOWN

MIIB0425E

4 (L/R) – 2 (L/R)

: Continuity should exist.

5 (OR) – 1 (OR)

: Continuity should exist.

MIIB0426E
