GW-52

POWER WINDOW SYSTEM

Work Flow

EIS00610

1.

Check the symptom and customer's requests.

2.

Understand the outline of system. Refer to

GW-38, "System Description"

3.

According to the trouble diagnosis chart, repair or replace the cause of the malfunction.
Refer to

GW-52, "Trouble Diagnosis Symptom Chart"

4.

Does power window system operate normally? Yes, GO TO 5, No, GO TO 3.

5.

INSPECTION END.

Trouble Diagnosis Symptom Chart

EIS0061D

6

OR

G/L
R/Y

Power window
DOWN signal
from power window main
switch

Power window main switch
UP operation

Battery voltage

Power window main switch
DOWN operation

0

Other than above

0

7

PU

L

OR

Power window
UP signal
from power window main
switch

Power window main switch
UP operation

0

Power window main switch
DOWN operation

Battery voltage

Other than above

0

Terminal

Wire color

Item

Condition

Voltage (V)

(Approx.)

Symptom

Diagnosis / service procedure

Refer to page

None of the power window can be operated using and
switch

1. Power window relay power supply and ground cir-
cuit check.

GW-53

2. Power window main switch power supply and
ground circuit check.

GW-55

Driver side power window cannot be operated

1. Driver side power window regulator check.

GW-56

Passenger side power window cannot be operated

1. Passenger side power window motor circuit check

GW-58

2. Power window switch check 1

GW-62

3. passenger side power window circuit check

GW-60

Rear LH side power window cannot be operated

1. Rear LH power window motor circuit check

GW-58

2. Power window switch check 1 (LHD models)

GW-62

2. Power window switch check 2 (RHD models)

GW-63

3. Rear LH power window circuit check

GW-60

Rear RH side power window cannot be operated

1. Rear RH power window motor circuit check

GW-59

2. Power window switch check 1 (LHD models)

GW-62

2. Power window switch check 2 (RHD models)

GW-63

3. Rear RH power window circuit check

GW-61

Rear power window cannot be operated (RHD models only)

1. Rear power window relay power supply and ground
circuit check.

GW-54

Power window does not operate using power window
switch. (Power window can be operated using power win-
dow main switch)

1. Power window switch check 1

GW-62

1. Power window switch check 2 (RHD models rear
side)

GW-63

Anti-pinch system does not operate normal

Replace front power window regulator and control unit
(driver side)

—

Power window timer does not operated

POWER WINDOW SYSTEM

GW-53

C

D

E

F

G

H

J

K

L

M

A

B

GW

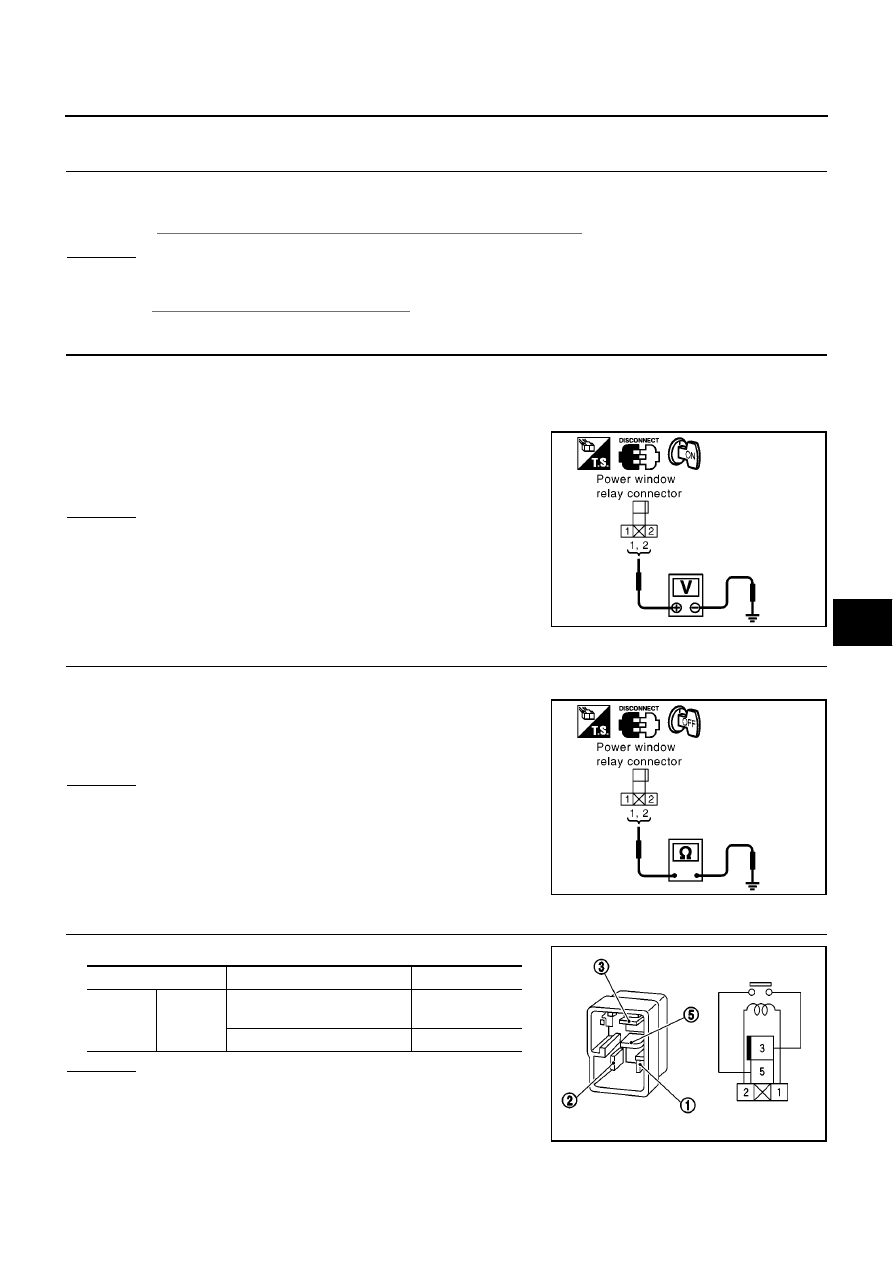

Power Window Relay Power Supply and Ground Circuit Check

EIS00619

1.

CHECH FUSE

●

Check 10A fuse [No.10, located in fuse block (J/B)]
NOTE:
Refer to

GW-38, "Component Parts and Harness Connector Location"

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown out, be sure to eliminate cause of malfunction before installing new fuse, Refer to

PG-3, "POWER SUPPLY ROUTING"

2.

CHECK POWER WINDOW RELAY POWER SUPPLY

1.

Turn ignition switch OFF.

2.

Remove power window relay.

3.

Turn ignition switch ON.

4.

Check voltage between power window relay connector M9 ter-
minal 1 or 2 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness between fuse and power win-

dow relay.

3.

CHECK POWER WINDOW RELAY GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Check continuity between power window relay connector M9
terminal 1 or 2 and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace harness.

4.

CHECK POWER WINDOW RELAY

Check continuity between power window relay terminal 3 and 5.

OK or NG

OK

>> GO TO 5.

NG

>> Replace power window relay.

1 or 2 (Y/G) – Ground

: Battery voltage

MIIB0437E

1 or 2 (B) – Ground

: Continuity should exist.

MIIB0438E

Terminal

Condition

Continuity

3

5

12V direct current supply
between 1 and 2.

Yes

Other than above

No

PIIA2636J

GW-54

POWER WINDOW SYSTEM

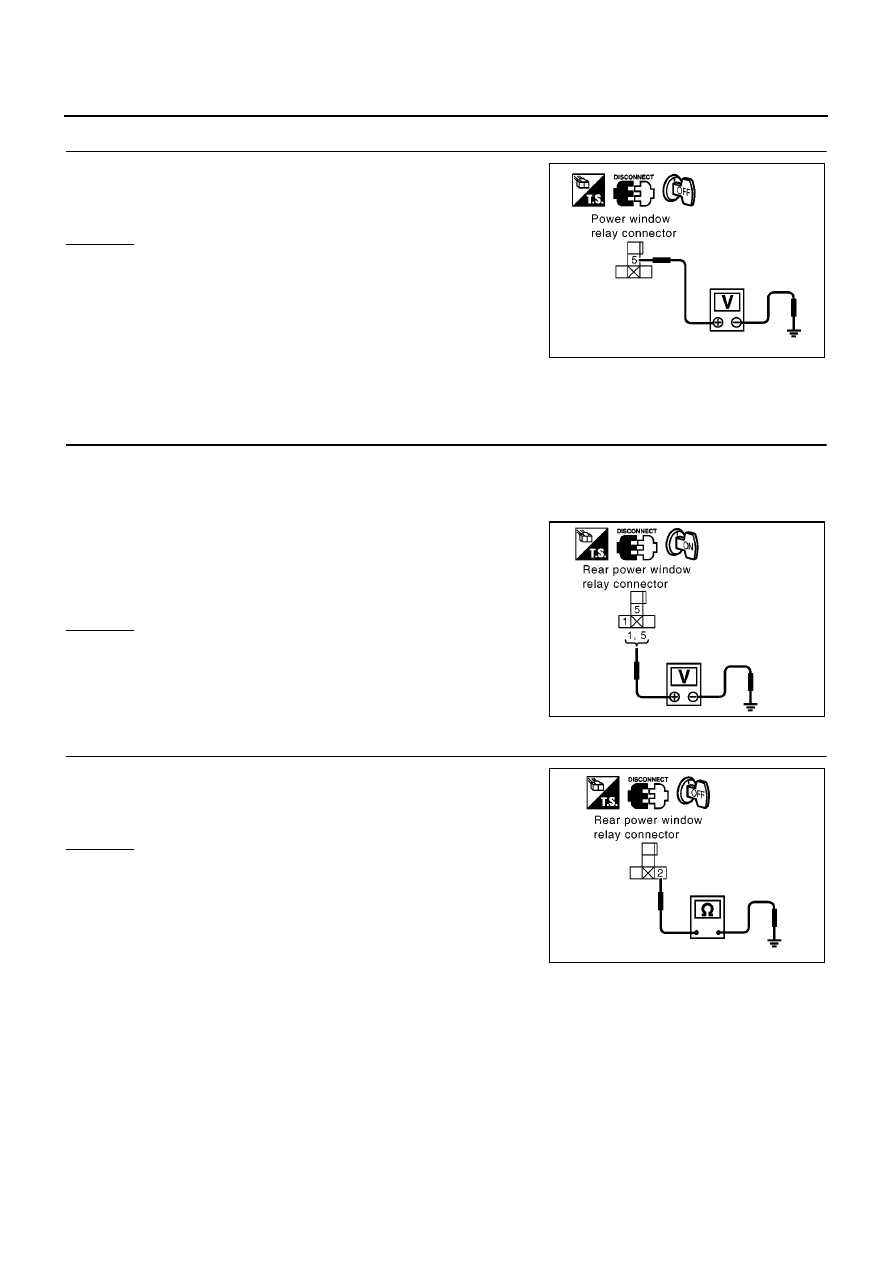

5.

CHECK POWER WINDOW RELAY POWER SUPPLY

Check voltage between power window relay connector M9 terminal 5
and ground.

OK or NG

OK

>> Power window relay power supply and ground circuit are

OK.

NG

>> Check the following.

●

Check 40A fusible link (letter B located in fuse and
fusible link box.)

●

Condition of circuit breaker-1.

●

Check harness continuity between fuse and power window relay.

Rear Power Window Relay Power Supply and Ground Circuit Check

EIS0061A

1.

CHECK REAR POWER WINDOW RELAY POWER SUPPLY

1.

Turn ignition switch OFF.

2.

Remove rear power window relay.

3.

Turn ignition switch ON.

4.

Check voltage between rear power window relay connector
M127 terminal 1, 5 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Check harness continuity between fuse and rear power

window relay.

2.

CHECK REAR POWER WINDOW RELAY GROUND CIRCUIT

Check continuity between rear power window connector M127 termi-
nal 2 and ground.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 3.

5 (W/L) – Ground

: Battery voltage

MIIB0443E

1 (L/W) – Ground

: Battery voltage

5 (L/W) – Ground

: Battery voltage

MIIB0439E

2 (W/G) – Ground

: Continuity should exist.

MIIB0440E

POWER WINDOW SYSTEM

GW-55

C

D

E

F

G

H

J

K

L

M

A

B

GW

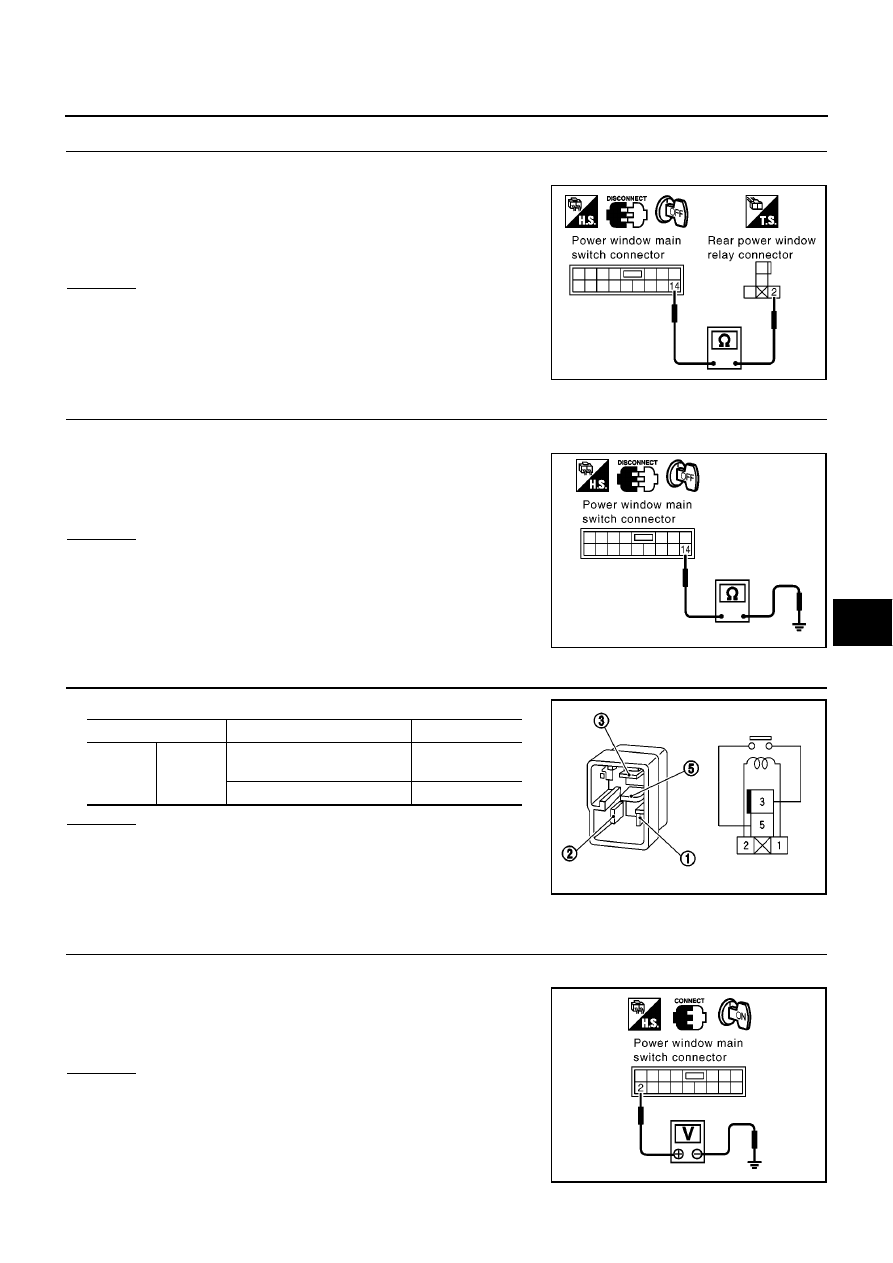

3.

CHECK HARNESS CONTINUITY

1.

Disconnect power window main switch connector.

2.

Check continuity between power window main switch connector
D6 terminal 14 and rear power window relay connector M127
terminal 2.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace harness between power window main

switch and rear power window relay.

4.

CHECK POWER WINDOW MAIN SWITCH GROUND CIRCUIT

1.

Connect power window main switch connector.

2.

Check continuity between power window main switch connector
D6 terminal 14 and ground.

OK or NG

OK

>> Check the condition of the harness and the connector.

NG

>> Replace power window main switch.

5.

CHECK REAR POWER WINDOW RELAY

Check continuity between rear power window relay terminal 3 and 5.

OK or NG

OK

>> Rear power window relay power supply and ground cir-

cuit are OK.

NG

>> Replace rear power window relay.

Power Window Main Switch Power Supply and Ground Circuit Check

EIS0061B

1.

CHECK POWER WINDOW MAIN SWITCH POWER SUPPLY

1.

Turn ignition switch ON.

2.

Check voltage between power window main switch connector
D6 terminal 2 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

14 (W/G) – 2 (W/G)

: Continuity should exist.

MIIB0441E

14 (W/G) – Ground

: Continuity should exist.

MIIB0442E

Terminal

Condition

Continuity

3

5

12V direct current supply
between 1 and 2.

Yes

Other than above

No

PIIA2636J

2 (L/W) – Ground

: Battery voltage

MIIB0444E
