EM-162

[F9Q]

CYLINDER HEAD

6.

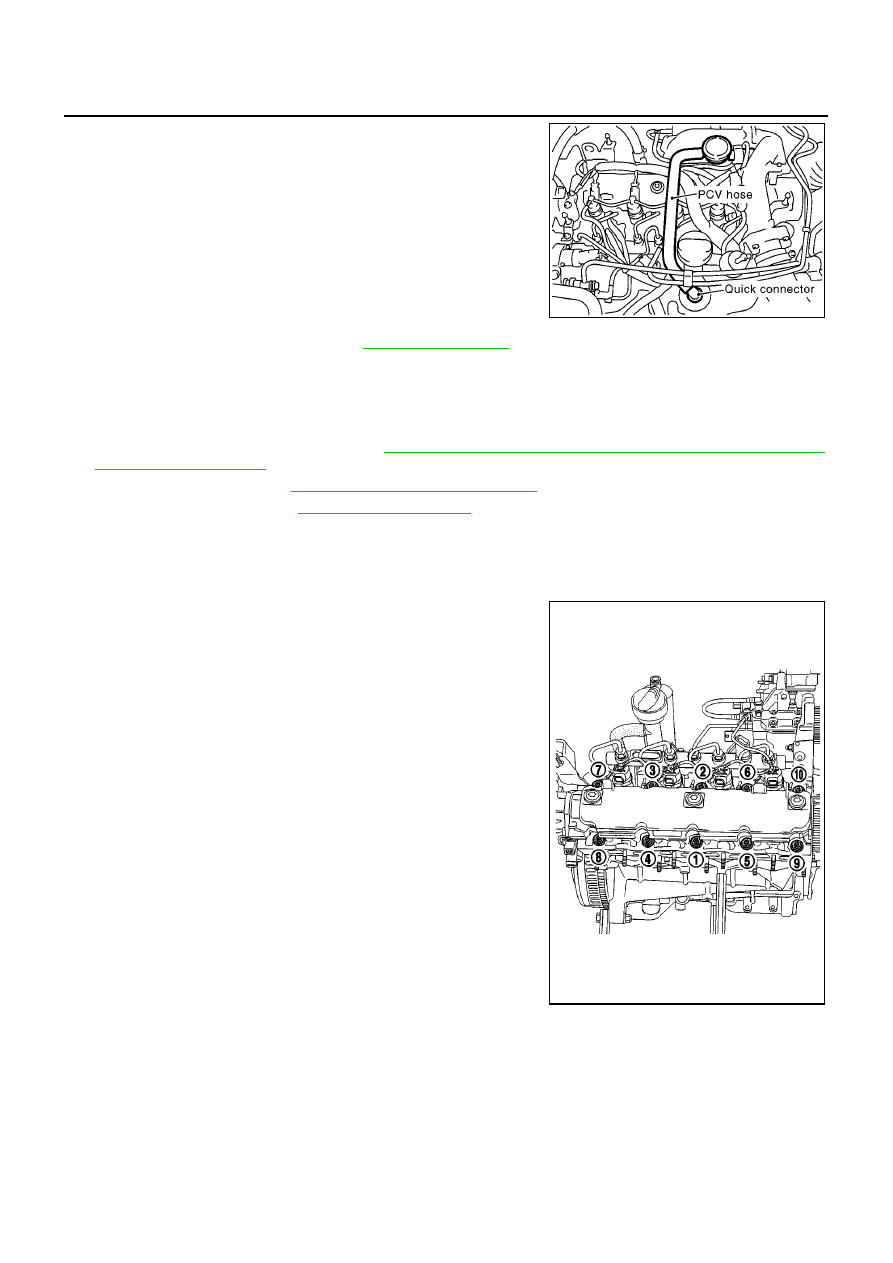

Remove PCV hose as shown.

7.

Remove radiator upper hose. Refer to

CO-27, "RADIATOR"

.

8.

Disconnect fuel feed tube and return tube from fuel injection pump. Refer to EC-xx, “REMOVAL” in “Injec-
tor Rail” (F9Q).

9.

Remove harnesses and connectors.

10. Remove heater hoses.

11. Remove turbocharger assembly. Refer to

EM-146, "INTAKE MANIFOLD, EXHAUST MANIFOLD, TURBO

CHARGER, CATALYST"

.

12. Remove drive belt. Refer to

EM-142, "Removal and Installation"

.

13. Remove timing belt. Refer to

EM-157, "TIMING BELT"

.

14. Remove engine support bar.

CAUTION:

During the removal operation, always be careful to prevent engine moves downward from the
vehicle.

15. Remove cylinder head bolts in the reverse order as shown.

16. Remove cylinder head assembly.

INSTALLATION

●

Install in the reverse order of removal paying attention to the following.

Cylinder Head Bolts

NOTE:
To obtain correct tightening of the bolts, remove any oil from the cylinder head securing holes using a syringe.

MBIB0975E

MBIB0668E

CYLINDER HEAD

EM-163

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

1.

All cylinder head bolts must always be replaced after removal.
There is no cylinder head retightening operation.

2.

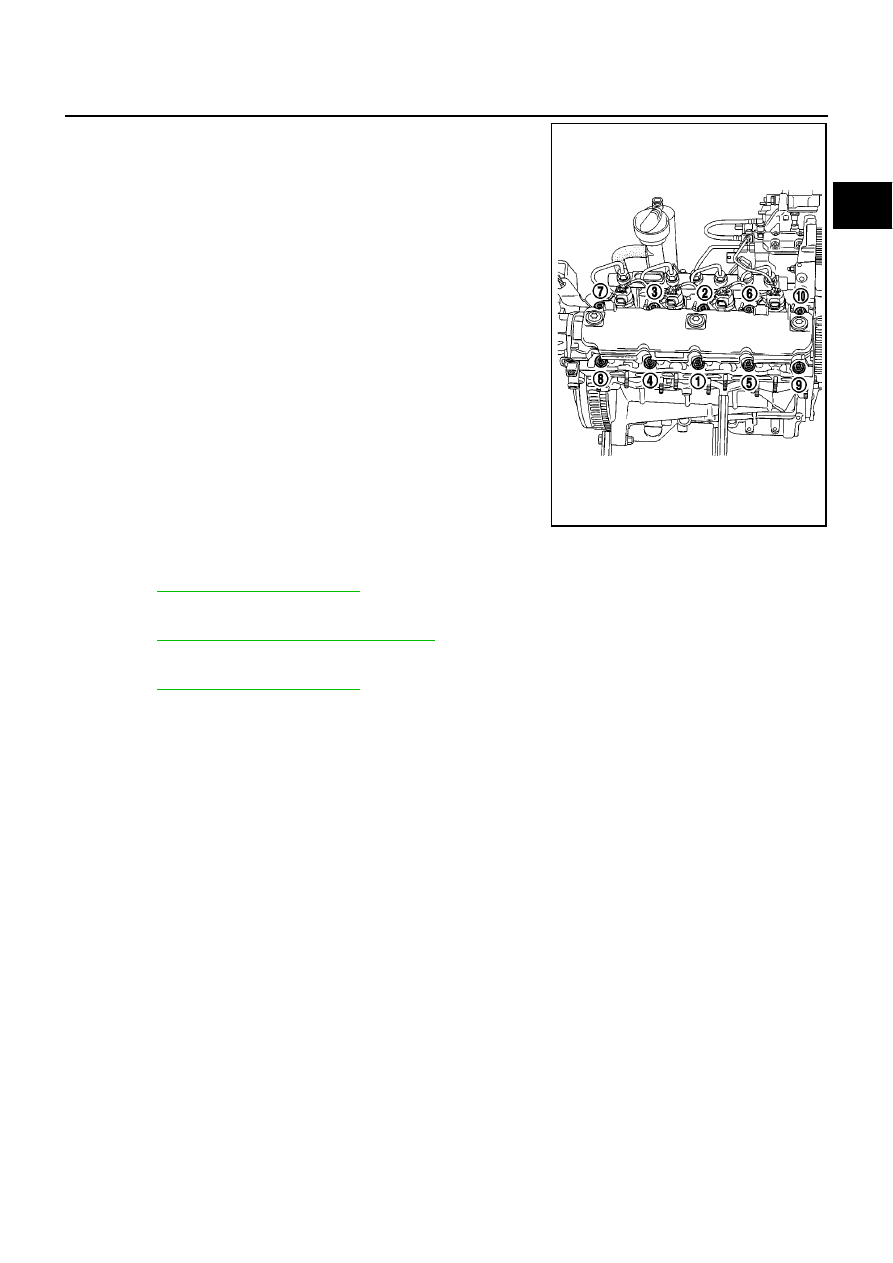

Tighten all the bolts to 30 N·m (3.1 kg-m, 22 ft-lb), then angle
tighten to 100

°±

4

°

, in the sequence shown below.

CAUTION:

Use an angle wrench (special service tool) to check tighten-
ing angle. Do not make judgment by visual inspection.

3.

Wait 3 minutes setting time.

4.

Cylinder head tightening is carried out in stages, and the follow-
ing procedure is applied successively to bolts 1-2 then 3-4, 5-6,
7-8 and 9-10.

5.

Loosen bolts 1-2 until they are completely free.

6.

Tighten bolts 1-2 to 25 N·m (2.6 kg-m, 18 ft-lb), then angle
tighten to 213

°±

7

°

.

CAUTION:

Use an angle wrench (special service tool) to check tighten-
ing angle. Do not make judgment by visual inspection.

7.

Repeat the loosening and tightening operations for bolts 3-4, 5-
6, 7-8 and 9-10.

●

There is no cylinder head retightening operation.

Disassembly and Assembly

EBS00SKD

DISASSEMBLY

●

Refer to

EM-171, "CYLINDER HEAD"

.

INSPECTION AFTER DISASSEMBLY

●

Refer to

EM-175, "Inspection After Disassembly"

.

ASSEMBLY

●

Refer to

EM-176, "CYLINDER HEAD"

.

MBIB0668E

EM-164

[F9Q]

ENGINE ASSEMBLY

ENGINE ASSEMBLY

PFP:10001

Removal and Installation

EBS00SIG

WARNING:

●

Situate vehicle on a flat and solid surface.

●

Place chocks at front and back of rear wheels.

●

For engines not equipped with engine slingers, attach proper slingers and bolts described in
PARTS CATALOG.

CAUTION:

●

Always be careful to work safely, avoid forceful or uninstructed operations.

●

Do not start working until exhaust system and coolant are cool enough.

●

If items or work required are not covered by the engine main body section, refer to the applicable
sections.

●

Always use the support point specified for lifting.

●

Use either 2-pole lift type or separate type lift as best you can. If board-on type is used for
unavoidable reasons, support at the rear axle jacking point with transmission jack or similar tool
before starting work, in preparation for the backward shift of center of gravity.

●

For supporting points for lifting and jacking point at rear axle, refer to GI section in P12 ESM
“SM2E00-1P12E0E”.

REMOVAL

Description of Work
Remove engine and transaxle assembly from vehicle down ward. Separate engine and transaxle.
Preparation

1.

Remove the following parts.

●

Battery both cable

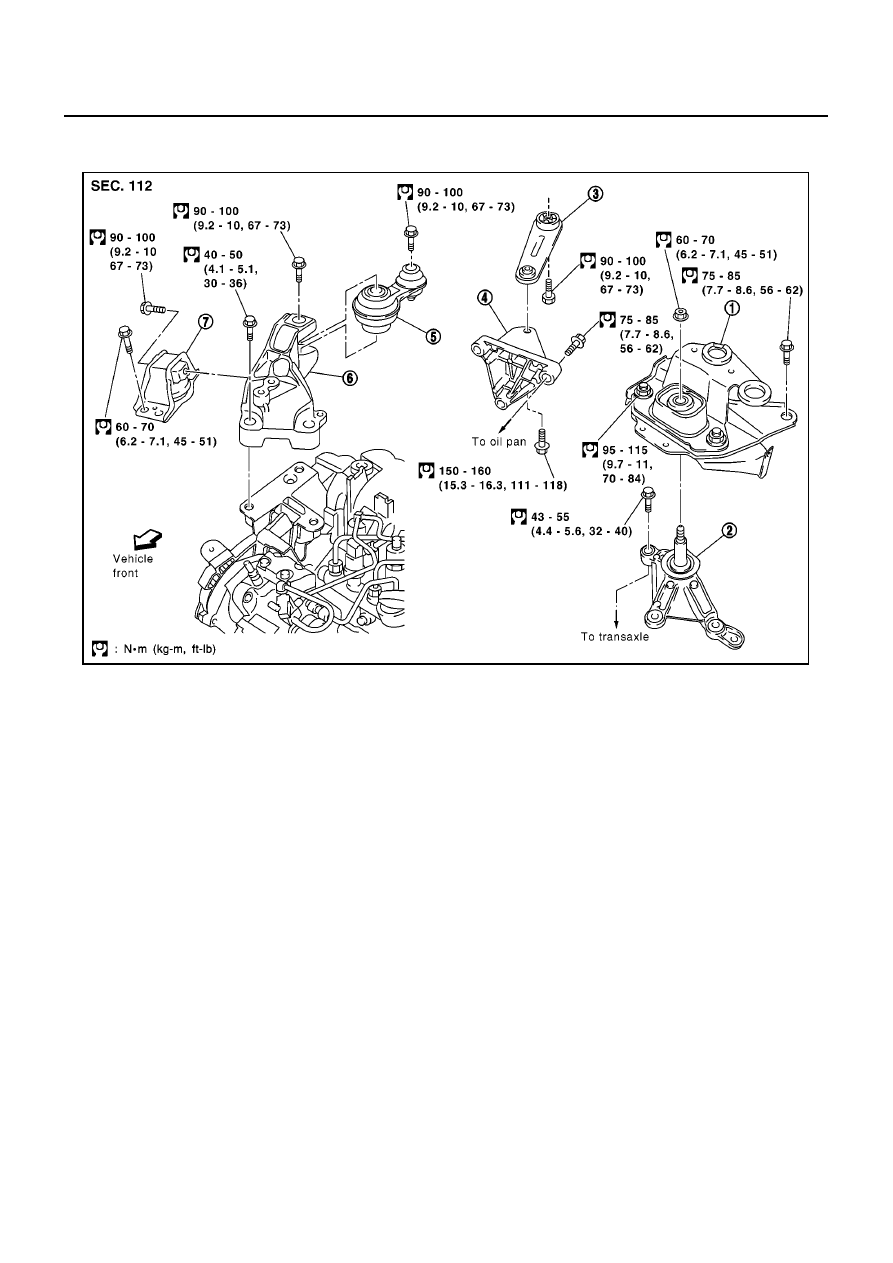

MBIB0972E

1.

LH engine front mounting insulator

2.

LH engine mounting bracket

3.

Rear torque rod

4.

Engine rear mounting bracket

5.

RH torque rod

6.

RH engine mounting upper bracket

7.

RH engine mounting insulator

ENGINE ASSEMBLY

EM-165

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

●

Undercover

●

RH/LH splash cover

●

RH/LH front wheel

Engine Room
2.

Drain engine coolant. Refer to

CO-25, "Changing Engine Coolant"

.

CAUTION:

Perform when engine is cold.

3.

Remove engine room cover. Refer to

EM-141, "ENGINE ROOM COVER"

.

4.

Remove fuel feed and return tubes. Refer to EC-xx, “REMOVAL” in “Injector Rail” (F9Q).

5.

Remove charge air cooler inlet tubes. Refer to

EM-145, "CHARGE AIR COOLER"

.

6.

Remove radiator upper hose. Refer to

CO-27, "RADIATOR"

.

7.

Remove air cleaner case and air duct. Refer to

EM-143, "AIR CLEANER AND AIR DUCT"

.

8.

Disconnect vacuum hose connector from vacuum pump. Refer to

EM-154, "VACUUM PUMP"

.

9.

Remove harness connectors of engine LH side.

10. Remove ECM assembly.

11. Remove ECM tray.
12. Loosen transaxle control wire bracket. Refer to CL-xx, “PIPING” (F9Q).

13. Remove solenoid assembly from solenoid bracket.

14. Disconnect heater hoses from water outlet side.

15. Disconnect power steering pump from engine side. Refer to

PS-16, "Removal and Installation"

.

16. Remove transaxle negative harness.

17. Disconnect engine room harness from the engine side and set it aside for easier work.
18. Disconnect drain hose transaxle side.

19. Disconnect shift cable and select cable. Refer to MT-xx, “CONTROL LINKAGE” (F9Q).

Vehicle Underbody

20. Remove drive belt. Refer to

EM-142, "Removal and Installation"

.

21. Remove A/C compressor with piping connected from engine. Temporarily secure it on body with a rope to

avoid putting load on it. Refer to

ATC-136, "With F9Q Engine"

.

22. Remove suspension crossbar. Refer to

FSU-12, "FRONT SUSPENSION MEMBER"

.

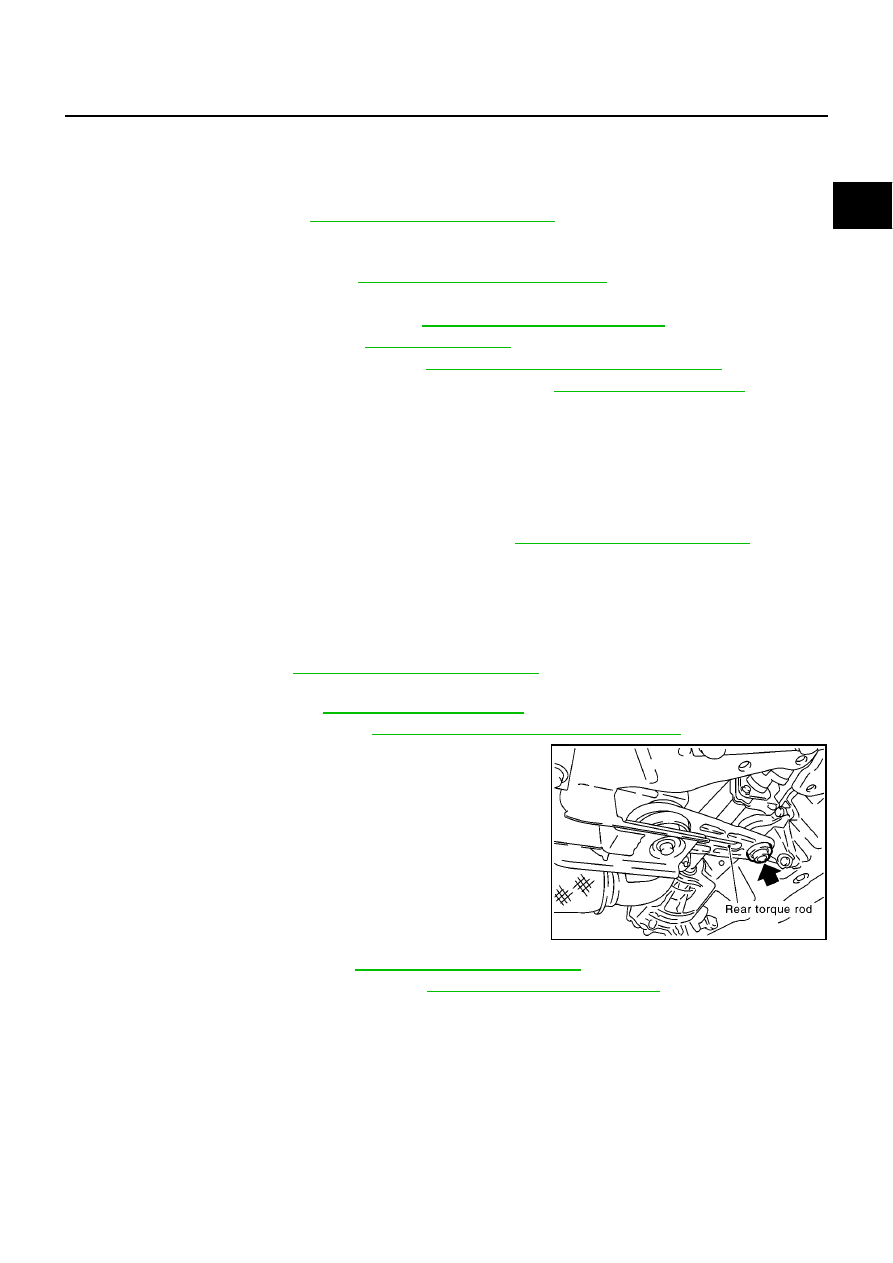

23. Remove engine rear torque rod mounting bolt.

24. Remove exhaust front tube. Refer to

EX-2, "Removal and Installation"

.

25. Remove front RH and LH drive shafts. Refer to

FAX-11, "FRONT DRIVE SHAFT"

.

Removal

MBIB0973E
