Nissan Primera P12. Manual - part 452

EM-154

[F9Q]

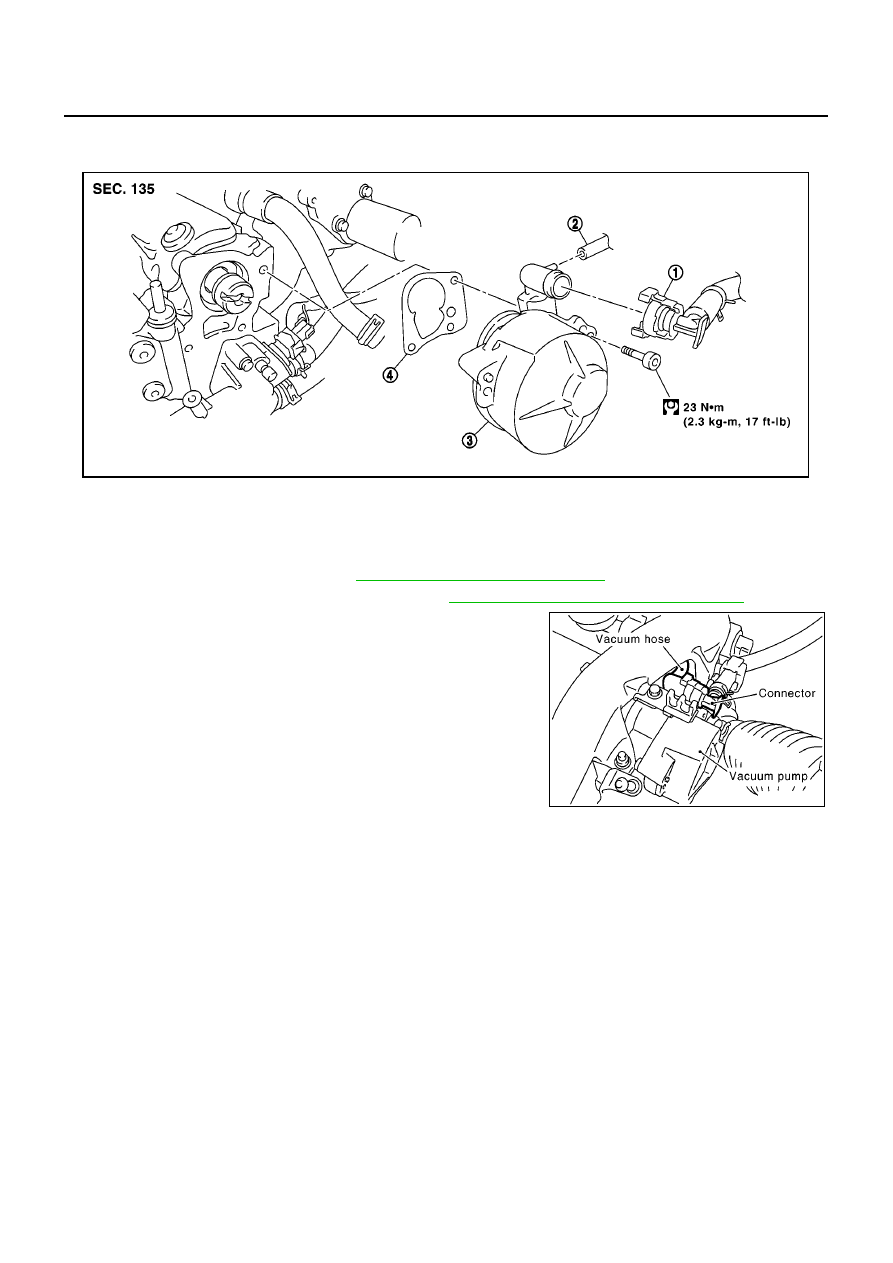

VACUUM PUMP

VACUUM PUMP

PFP:41920

Removal and Installation

EBS00SK9

REMOVAL

1.

Remove engine room cover. Refer to

EM-141, "ENGINE ROOM COVER"

.

2.

Disconnect air duct from air cleaner case. Refer to

EM-143, "AIR CLEANER AND AIR DUCT"

.

3.

Disconnect vacuum hose and connector.

4.

Remove vacuum pump.

INSTALLATION

●

Install in the reverse order of removal.

MBIB0958E

1.

Connector

2.

Vacuum hose

3.

Vacuum pump

4.

Gasket

MBIB0976E

ROCKER COVER

EM-155

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

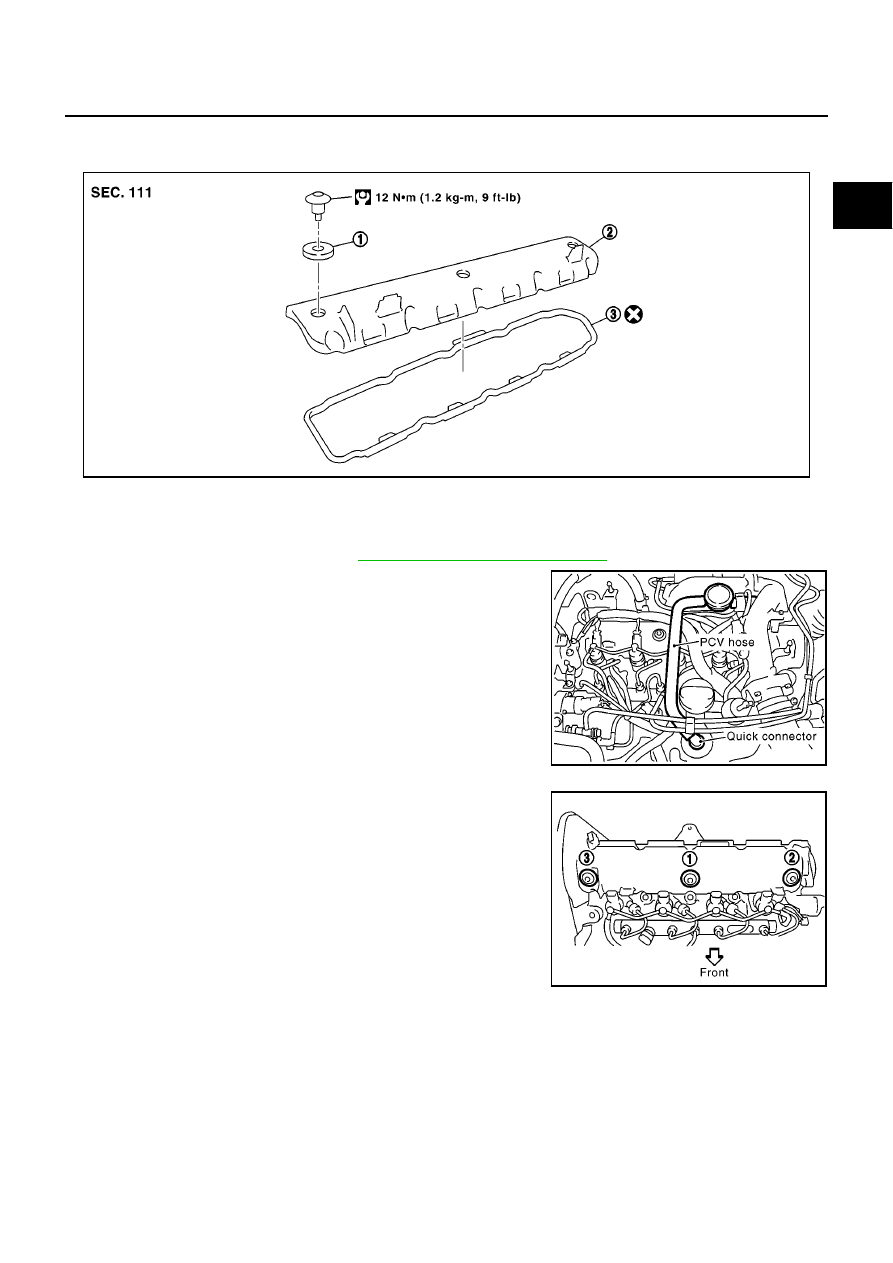

ROCKER COVER

PFP:13264

Removal and Installation

EBS00SKA

REMOVAL

1.

Remove engine room cover. Refer to

EM-141, "ENGINE ROOM COVER"

.

2.

Disconnect PCV hose from quick connector side.

3.

Remove fuel injector harness connectors and ground cable.

4.

Disconnect camshaft position sensor harness.

5.

Remove rocker cover.

●

Loosen holding bolts in the reverse order as shown in the fig-
ure and remove.

MBIB0959E

1.

Washer

2.

Rocker cover

3.

Gasket

MBIB0975E

MBIB0960E

EM-156

[F9Q]

ROCKER COVER

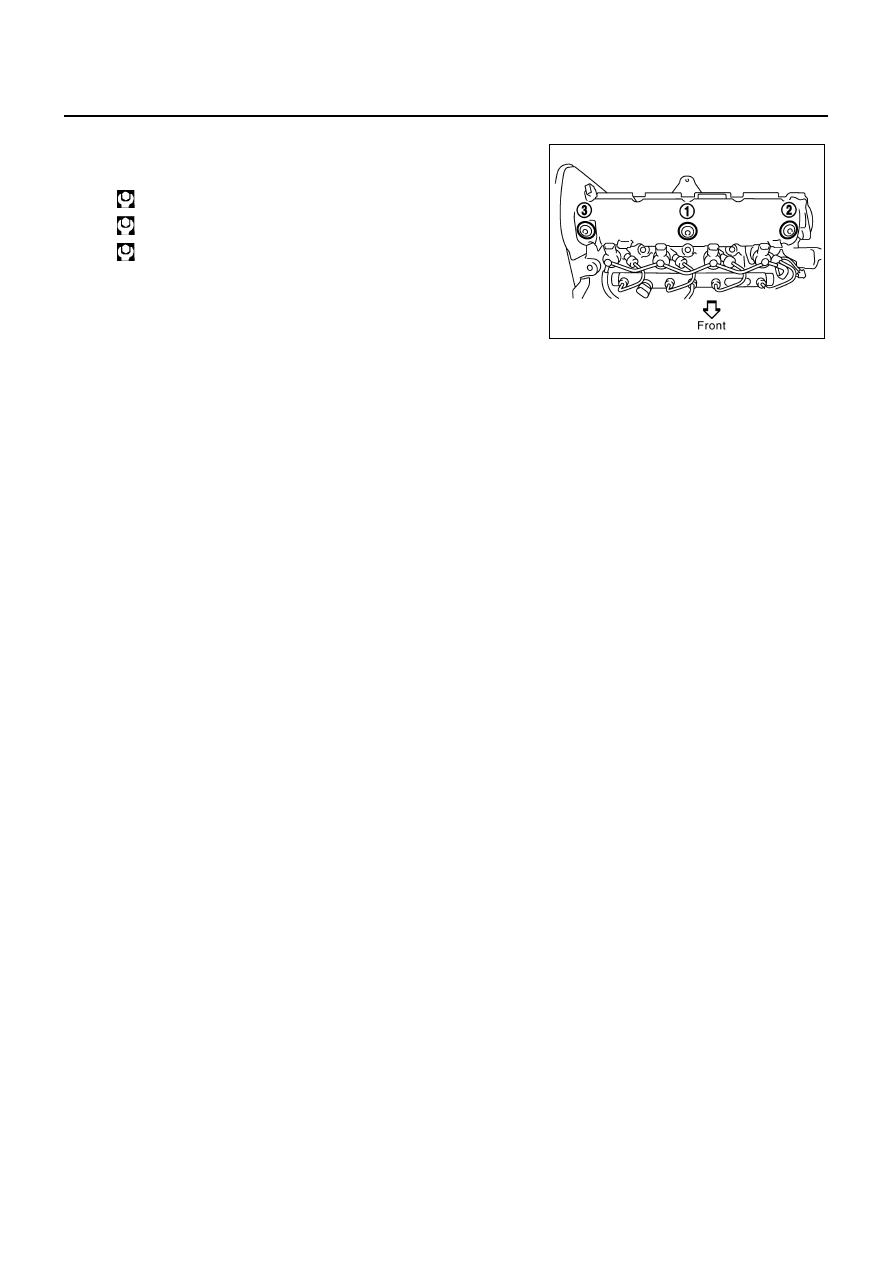

INSTALLATION

1.

Tighten holding bolts in the numerical order as shown in the fig-
ure.

2.

Install in the reverse order of removal after this steps.

1st step bolt (1) : 12 N·m (1.2 kg-m, 9 ft-lb)

2nd step bolt (2) and (3) : 12 N·m (1.2 kg-m, 9 ft-lb)

3rd step bolt (1) : 12 N·m (1.2 kg-m, 9 ft-lb)

MBIB0960E

TIMING BELT

EM-157

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

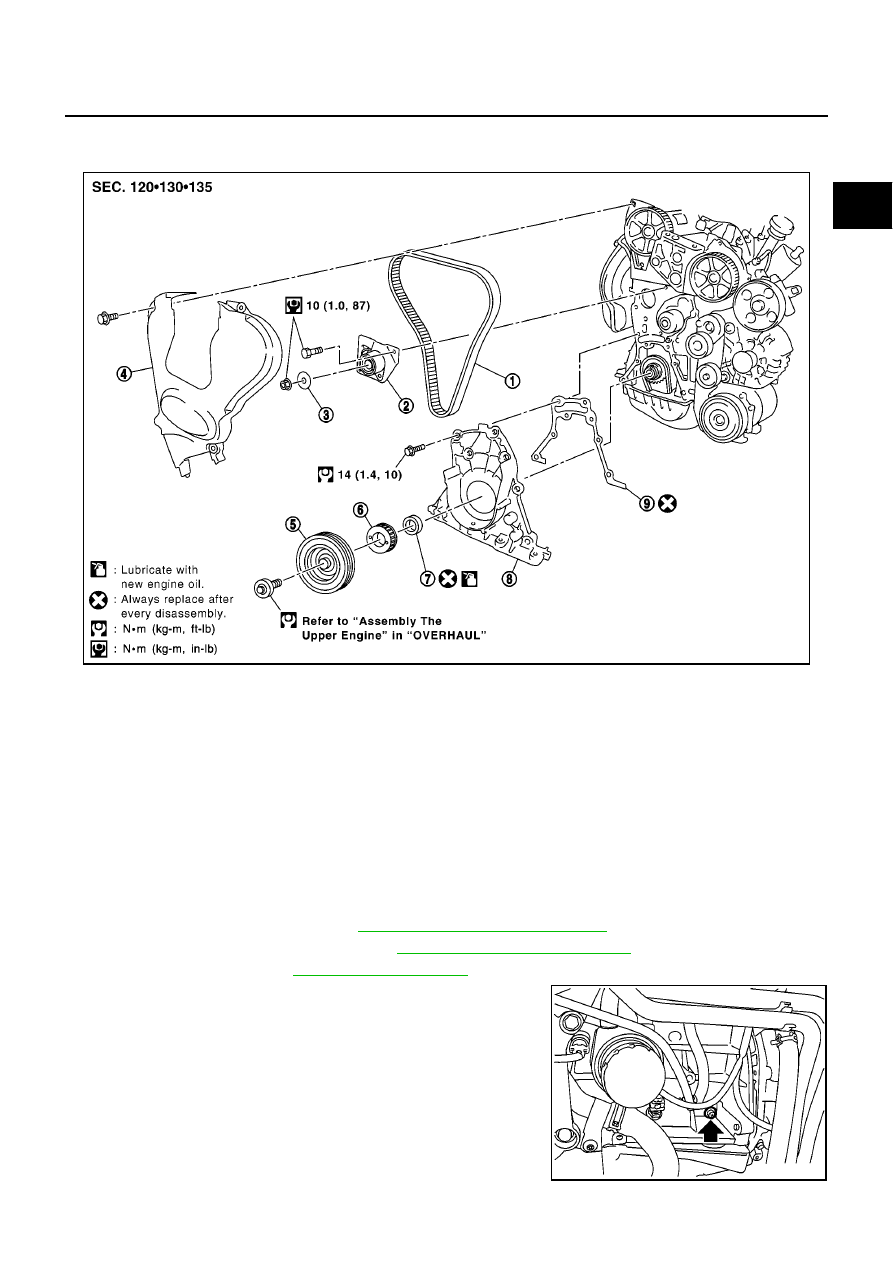

TIMING BELT

PFP:13028

Removal and Installation

EBS00SKB

CAUTION:

Apply new engine oil to parts marked in illustration before installation.

REMOVAL

1.

Remove the following parts.

●

Battery ground cable

●

Undercover

●

RH front wheel

2.

Remove right side splash cover.

3.

Remove engine room cover. Refer to

EM-141, "ENGINE ROOM COVER"

.

4.

Remove front drive shaft RH side. Refer to

FAX-11, "FRONT DRIVE SHAFT"

.

5.

Remove drive belt. Refer to

EM-142, "DRIVE BELTS"

.

6.

Remove the TDC pin plug.

MBIB0963E

1.

Timing belt

2.

Timing belt tensioner

3.

Washer

4.

Front timing belt cover

5.

Crankshaft pulley

6.

Crankshaft sprocket

7.

Oil seal

8.

Front cover

9.

Gasket

MBIB0980E
