COMBINATION METERS (RHD MODELS)

DI-41

C

D

E

F

G

H

I

J

L

M

A

B

DI

6.

CHECK INPUT SIGNALS

Check input signals from each sensors in self-diagnosis mode (Error 1 and Error E). Refer to

DI-37, "Combi-

nation Meter Self-Diagnosis"

.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO “Symptom Chart 2”

DI-42, "Symptom Chart 2"

.

7.

CHECK OTHER MALFUNCTION

Check each malfunction according to the instruction of the “SYMPTOM CHART 3”

DI-42, "Symptom Chart 3"

.

OK

>> Combination meter is OK.

NG

>> Check the case of malfunction.

DI-42

COMBINATION METERS (RHD MODELS)

SYMPTOM CHART
Symptom Chart 1

Symptom Chart 2

Symptom Chart 3

Symptom

Possible causes

Repair order

Odo/trip meter indicates mal-
function in Diagnosis mode.

Unified meter control unit

Replace unified meter control unit. Refer to

DI-49, "Removal and

Installation for Combination Meter"

.

Multiple meter/gauge indi-
cate malfunction in Diagno-
sis mode.

One of speedometer/tachom-
eter/fuel gauge/water temp.
gauge indicates malfunction
in Diagnosis mode.

Symptom

Possible causes

Repair order

Speedometer input signal
indicates malfunction in Diag-
nosis mode.

Speedometer input signal

Check signal for speedometer. Refer to

DI-44, "Inspection/Vehicle

Speed Signal (With ESP/TCS/ABS Control System)"

or

DI-44,

"Inspection/Vehicle Speed Signal (Without ESP/TCS/ABS Control
System)"

.

Tachometer input signal indi-
cates malfunction in Diagno-
sis mode.

Tachometer input signal

Check signal for tachometer. Refer to

DI-44, "Inspection/Engine

Speed Signal"

.

Fuel level input signal indi-
cates malfunction in Diagno-
sis mode.

Fuel level input signal

Check signal for tachometer. Refer to

DI-45, "Inspection/Fuel Level

Sensor Unit"

.

Water temperature input sig-
nal indicates malfunction in
Diagnosis mode.

Water temp. gauge input signal

Check signal for water temp. gauge. Refer to

DI-47, "Inspection/

Water Temperature Gauge"

.

Reset buttons indicate mal-
function in Diagnosis mode.

Unified meter control unit

Replace unified meter control unit assembly. Refer to

DI-49,

"Removal and Installation for Combination Meter"

.

CPU indicates malfunction in
Diagnosis mode.

Unified meter control unit

Replace unified meter control unit assembly. Refer to

DI-49,

"Removal and Installation for Combination Meter"

.

Symptom

Possible causes

Repair order

Fuel gauge pointer fluctuates,
Indicator wrong value or var-
ies.

-

Check the case of malfunction. Refer to

DI-47, "The Fuel Gauge

Pointer Fluctuates Indicator Wrong Value or Varies"

.

Fuel gauge does not move to
“F” position.

-

Check the case of malfunction. Refer to

DI-47, "The Fuel Gauge

Does Not Move to F-position"

.

Fuel gauge does not work.

-

Check the case of malfunction. Refer to

DI-47, "The Fuel Gauge

Does Not Work"

.

COMBINATION METERS (RHD MODELS)

DI-43

C

D

E

F

G

H

I

J

L

M

A

B

DI

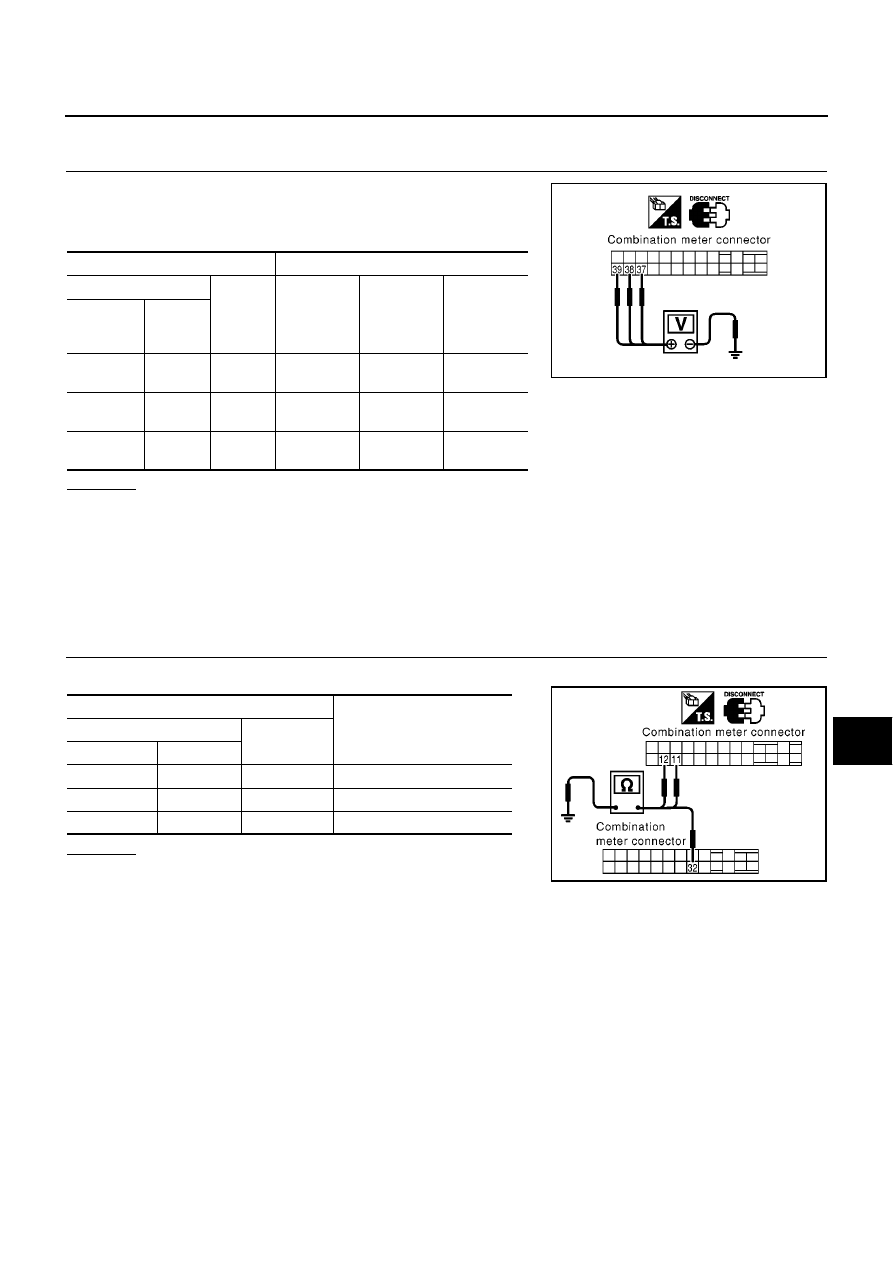

Power Supply and Ground Circuit Check

EKS009AU

1.

POWER SUPPLY CIRCUIT CHECK

1.

Disconnect combination meter connector.

2.

Check voltage between combination meter harness connector
and ground in the following conditions.

OK or NG

OK

>> GO TO 2.

NG

>> Check the following.

●

10A fuse [No. 1, located in fuse block (J/B)].

●

10A fuse [No. 30, located in fuse block (J/B)].

●

10A fuse [No. 12, located in fuse block (J/B)].

●

Harness for open or short between fuse and combination meter.

2.

GROUND CIRCUIT CHECK

Check continuity between combination meter and ground in the following conditions.

OK or NG

OK

>> INSPECTION END.

NG

>> Harness for open ground circuit.

Terminals

Ignition switch position

(+)

(

−

)

OFF

ACC

ON

Connector

Terminal

(wire

color)

M37

37 (P)

Ground

0V

Battery
voltage

Battery
voltage

M37

38 (Y)

Ground

0V

0V

Battery
voltage

M46

39 (R/B)

Ground

Battery
voltage

Battery
voltage

Battery
voltage

MKIB0039E

Terminals

Continuity

(+)

(

−

)

Connector

Terminal

M36

12

Ground

Yes

M37

32

Ground

Yes

M36

11

Ground

Yes

MKIB0694E

DI-44

COMBINATION METERS (RHD MODELS)

Inspection/Vehicle Speed Signal (With ESP/TCS/ABS Control System)

EKS009AV

1.

ESP/TCS/ABS CONTROL UNIT SYSTEM INSPECTION

Perform ESP/TCS/ABS control unit self-diagnosis. Refer to

BRC-63, "Functions of CONSULT-II"

.

OK or NG

OK

>> Recheck “PRELIMINARY CHECK”.

NG

>> Check ESP/TCS/ABS control system.

Inspection/Vehicle Speed Signal (Without ESP/TCS/ABS Control System)

EKS009AW

1.

ABS ACTUATOR AND ELECTRIC UNIT SYSTEM INSPECTION

Perform ABS actuator and electric unit self-diagnosis. Refer to

BRC-17, "CONSULT-II Functions"

.

OK or NG

OK

>> Recheck “PRELIMINARY CHECK”.

NG

>> Check ABS control system.

Inspection/Engine Speed Signal

EKS009AX

1.

ECM SYSTEM INSPECTION

Perform ECM self-diagnosis. Refer to

EC-370, "Diagnostic Trouble Code (DTC)"

(YD engine models) or EC-

F9Q-23.

OK or NG

OK

>> Recheck “PRELIMINARY CHECK”.

NG

>> Perform “Diagnostic Procedure” for displayed DTC.
