TROUBLE DIAGNOSIS

BRC-97

[ESP/TCS/ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

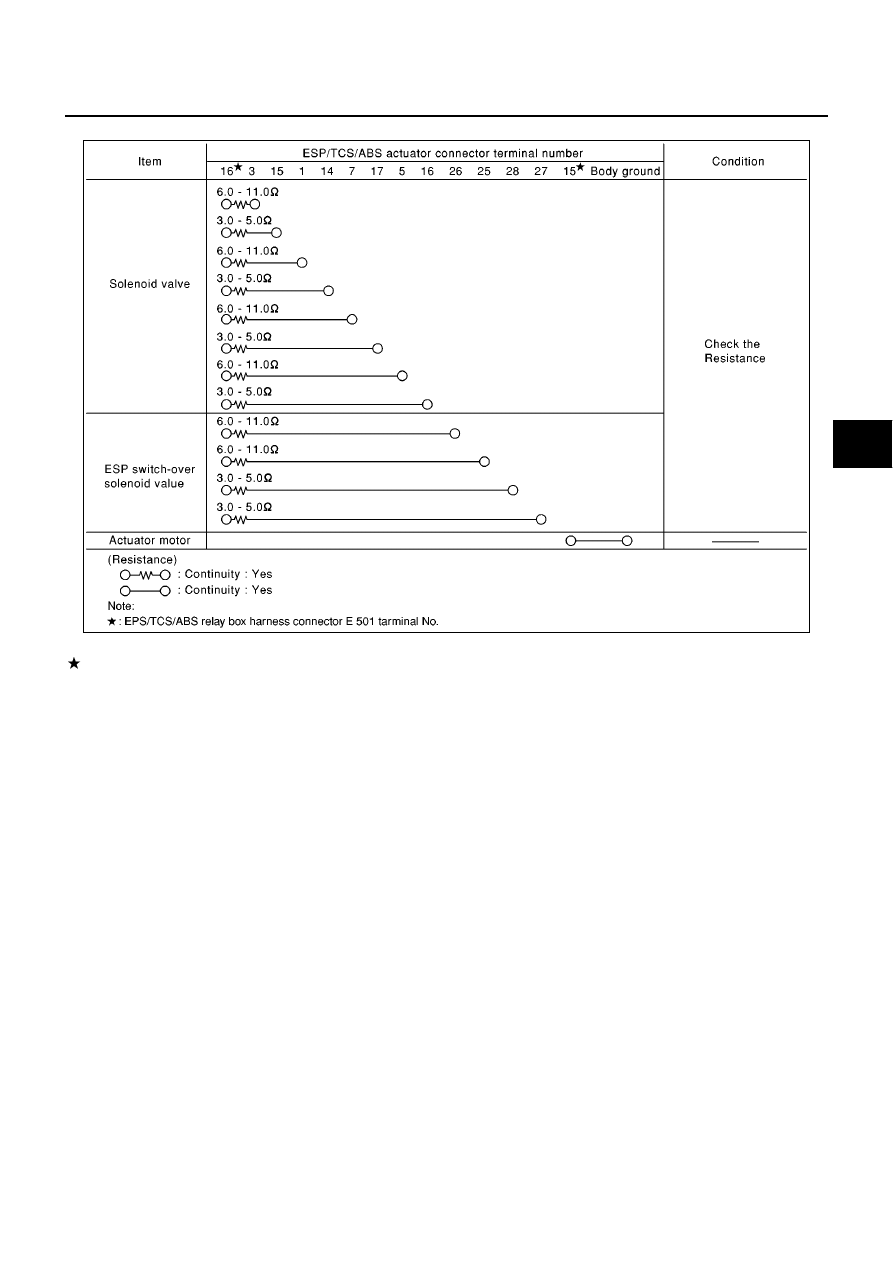

Continuity and resistance

NOTE:

:EPS/TCS/ABS relay box harness connector E501 terminal No.

Check the resistance

SFIA0448E

Standard value (

Ω

)

Solenoid valves

Outlet ~ Outlet

: 6.0 - 10.0

Outlet ~ Inlet

: 9.0 - 16.0

Inlet ~ Inlet

: 12.0 - 22.0

ESP switch-over solenoid valve

Primary-side 1 - Secondary-side 1

: 12.0 - 22.0

Primary-side 2 - Secondary-side 2

: 6.0 - 10.0

Primary-side 1 - Primary-side 2, Secondary-side 2

: 9.0 - 16.0

Secondary-side 1 - Primary-side 2, Secondary-side 2

: 9.0 - 16.0

BRC-98

[ESP/TCS/ABS]

TROUBLE DIAGNOSIS

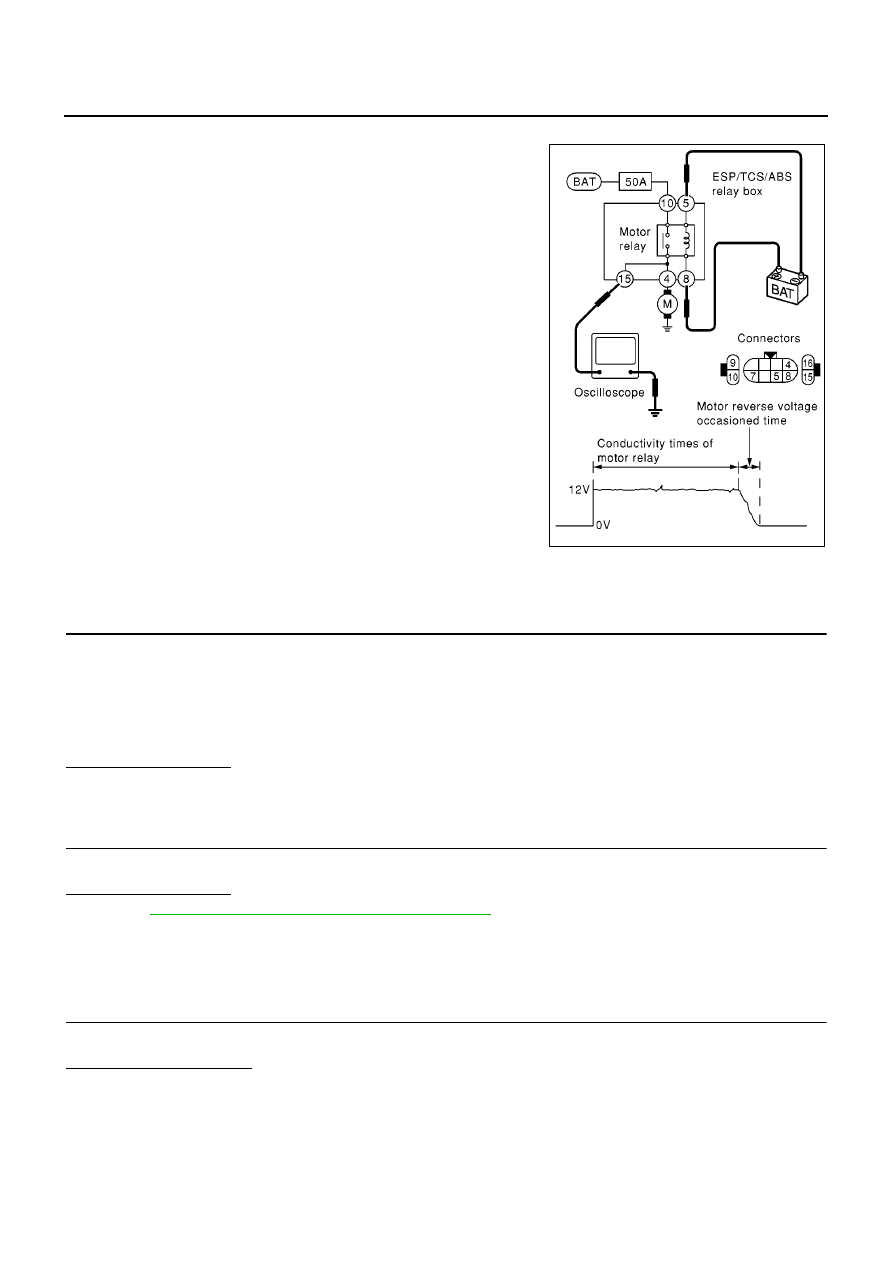

Actuator operation check

1.

Connect 19 and 21 terminals of actuator to 40 and 41 terminals
of relay box.

2.

Measure the motor voltage (No.4 terminal to body earth) with
oscilloscope. Then check the motor reverse voltage occasioned
time.
The motor reverse voltage occasioned time is more than 0.1
sec.

CAUTION:

●

Perform checking of motor relay unit. Then confirm that
relay functions.

●

Driving actuator motor is with in 4 sec to prevent heating
up.

●

Standard condition of the motor reverse voltage occa-
sioned time is: Battery voltage is 12V. Temperature 20

°

.

when the battery voltage or temperature is lower than the
standard, the motor reverse voltage occasioned time
becomes slightly shorter.

Symptom 1: ABS Works Frequently.

EFS002XN

Inspection procedure

1.

INSPECTION START

Check the wheel sensor system.

●

Sensor mounting inspection

●

Sensor pick-up inspection for iron chips

●

Sensor rotor inspection (e.g. Number of teeth, damaged teeth)

●

Sensor connector engagement inspection

Is inspection result OK?

OK

>> GO TO 2.

NG

>> Refer to wheel sensor and rotor lines.

2.

LOOSENESS INSPECTION

Check the front and rear axle for looseness.

Is inspection result OK?

OK

>>

BRC-98, "Symptom 2: Unexpected Pedal Action"

NG

>> Axle inspection and repair

Symptom 2: Unexpected Pedal Action

EFS002XO

Inspection procedure

1.

BRAKE PEDAL STROKE INSPECTION

Check the brake pedal stroke.

Is stroke excessively long?

YES

>> Check the bleeding and brake system.

NO

>> GO TO 2.

SFIA0449E

TROUBLE DIAGNOSIS

BRC-99

[ESP/TCS/ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

2.

PEDAL FORCE INSPECTION

Check that the brake is effective with the pedal depressed.

Is the pedal heavy, but effective?

YES

>> Normal

NO

>> GO TO 3.

3.

CONNECTOR AND PERFORMANCE INSPECTION

Disconnect the actuator relay unit connector to deactivate the ABS function. Check that the brake is effective.

Is the brake effective?

YES

>> GO TO 4.

NO

>> Brake line inspection

4.

ABS WARNING LAMP INDICATOR INSPECTION

Check that the ABS warning lamp illuminates.

Does the ABS warning lamp illuminate?

YES

>> Perform the self-diagnosis.

NO

>> GO TO 5.

5.

WHEEL SENSOR INSPECTION

Check the wheel sensor system.

●

Sensor mounting inspection

●

Sensor pick-up inspection for iron chips

●

Sensor rotor inspection (e.g. Number of teeth, damaged teeth)

●

Sensor connector engagement inspection

Is inspection result OK?

OK

>> Normal

NG

>> Wheel sensor and rotor lines repair

Symptom 3: Longer Stopping Distance

EFS002XP

Inspection procedure

1.

INSPECTION START

Check that the stopping distance when braking becomes longer only on a snowy or gravel road.
Does the stopping distance when braking become longer only on a snowy or gravel road?

YES

>> It may be longer than that of vehicle without ABS.

NO

>> GO TO 2.

2.

PERFORMANCE CHECK

Disconnect the actuator relay box to deactivate the ABS function.

Is the stopping distance still longer?

YES

>>

●

Brake line air bleeding

●

Brake line inspection

NO

>> GO TO 3.

3.

ABS WARNING LAMP INDICATOR INSPECTION

Check that the ABS warning lamp illuminates.

Does the ABS warning lamp illuminate?

YES

>> Perform the self-diagnosis.

NO

>> GO TO 4.

BRC-100

[ESP/TCS/ABS]

TROUBLE DIAGNOSIS

4.

WHEEL SENSOR INSPECTION

Check the wheel sensor system.

●

Sensor mounting inspection

●

Sensor pick-up inspection for iron chips

●

Sensor rotor inspection (e.g. Number of teeth, damaged teeth)

●

Sensor connector engagement inspection

Is inspection result OK?

OK

>> Normal

NG

>> Wheel sensor and rotor lines repair

Symptom 4: ABS Does Not Work.

EFS002XQ

Inspection procedure

1.

ABS WARNING LAMP INDICATOR INSPECTION

Check that the ABS warning lamp illuminates.

Does the ABS warning lamp illuminate?

YES

>> Perform the self-diagnosis.

NO

>> GO TO 2.

2.

WHEEL SENSOR INSPECTION

Check the wheel sensor system.

●

Sensor mounting inspection

●

Sensor pick-up inspection for iron chips

●

Sensor rotor inspection (e.g. Number of teeth, damaged teeth)

●

Sensor connector engagement inspection

Is inspection result OK?

OK

>> Normal

NG

>> Wheel sensor and rotor lines repair

Symptom 5: Pedal Vibration and Noise

EFS002XR

Inspection procedure

1.

SYMPTOM CHECK

Check the brake system for pedal vibration or noise at the engine start.

Is inspection result OK?

OK

>> Perform the self-diagnosis.

NG

>> GO TO 2.

2.

SYMPTOM CHECK 2

Check the brake system for pedal vibration or noise when the pedal depressed lightly (just put a foot on).

CAUTION:

Under the following driving conditions, the wheel speed will fluctuates, resulting in ABS activation.

●

When shifting gears

●

High speed cornering

●

When a gust of wind

Is inspection result OK?

OK

>> GO TO 3.

NG

>> Normal
