SMART ENTRANCE CONTROL SYSTEM

BCS-21

C

D

E

F

G

H

I

J

L

M

A

B

BCS

Trouble Diagnoses

EKS009QG

PRELIMINARY CHECK

1.

CHECK “SELF-DIAG RESULTS” MODE WITH CONSULT-II

Check smart entrance system trouble diagnosis (SELF-DIAG RESULTS) in “SEC-E CE” mode with CON-
SULT-II. Refer to

BCS-11, "SELF-DIAG RESULTS MODE"

.

Can “SELF-DIAG RESULTS” mode be displayed?

YES

>> GO TO 2.

NO

>> GO TO 3.

2.

CHECK DISPLAY ITEM

Check display item in “SELF-DIAG RESULTS” mode.

Is any malfunction indicated in “SELF-DIAG RESULTS” mode?

YES

>> GO TO

BCS-11, "SELF-DIAG RESULTS MODE"

.

NO

>> Inspection end.

3.

CHECK POWER SUPPLY AND GROUND CIRCUIT

Refer to

BCS-22, "Power Supply and Ground Circuit Check"

.

OK or NG

OK

>> Replace smart entrance control unit.

NG

>> Repair or replace harness.

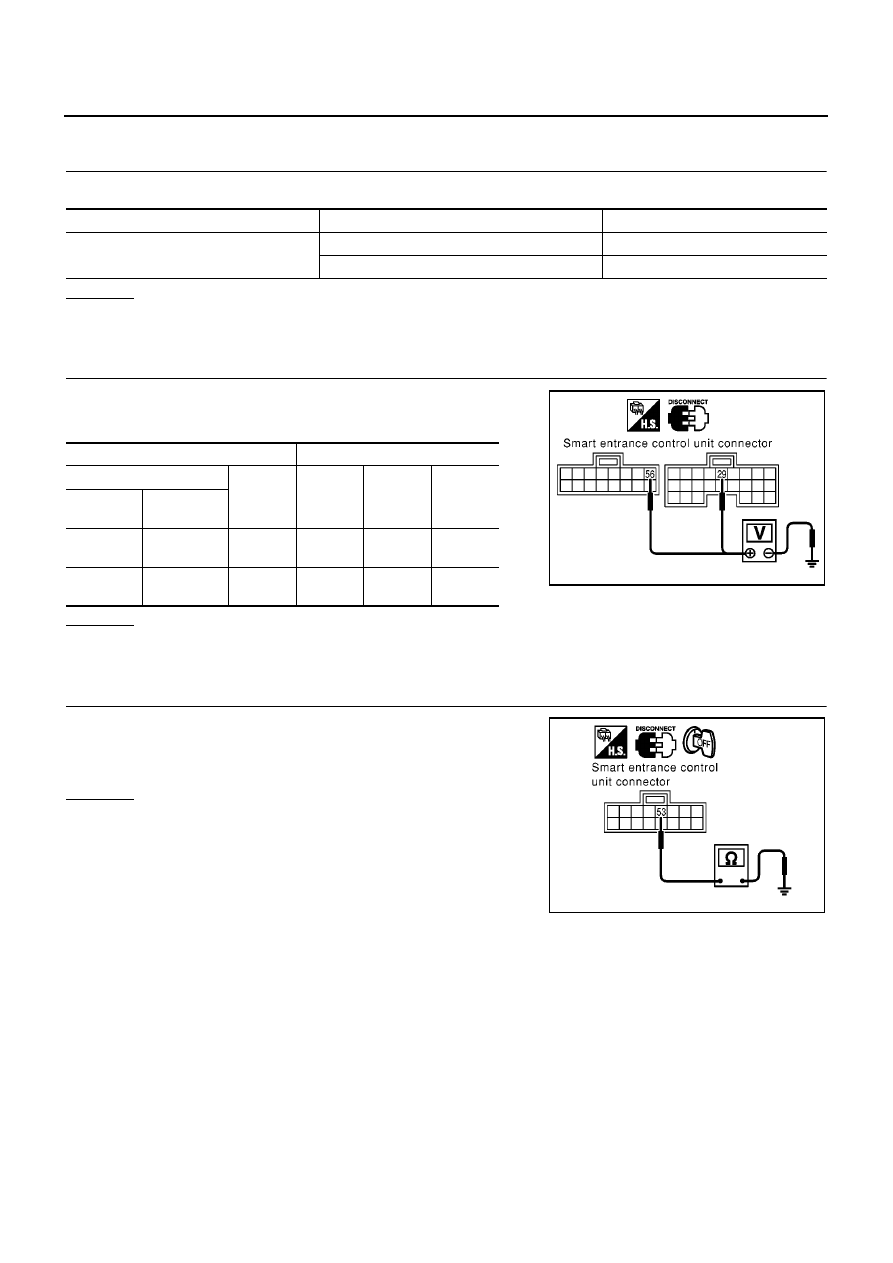

BCS-22

SMART ENTRANCE CONTROL SYSTEM

Power Supply and Ground Circuit Check

EKS009QH

1.

CHECK FUSES

Check that any of the fuse in smart entrance control unit is blown.

OK or NG

OK

>> GO TO 2.

NG

>> Replace malfunctioning fuse.

2.

POWER SUPPLY CIRCUIT CHECK

1.

Disconnect smart entrance control unit connector.

2.

Check the following.

OK or NG

OK

>> GO TO 3.

NG

>> Check harness for open or short between smart entrance control unit and fuse.

3.

GROUND CIRCUIT CHECK

Check continuity between smart entrance control unit harness con-
nector M43 terminal 53 (B) and ground.

OK or NG

OK

>> INSPECTION END.

NG

>> Check ground harness.

Unit

Power source

Fuse No.

Smart entrance control unit

Battery

12

Ignition switch ON or START

10

Terminals

Ignition switch position

(+)

(–)

OFF

ACC

ON

Connector

Terminal

(Wire color)

M42

29 (Y/G)

Ground

0V

0V

Battery
voltage

M43

56 (R/B)

Ground

Battery
voltage

Battery
voltage

Battery
voltage

MKIB0013E

Continuity should exist.

MKIB0014E

SMART ENTRANCE CONTROL SYSTEM

BCS-23

C

D

E

F

G

H

I

J

L

M

A

B

BCS

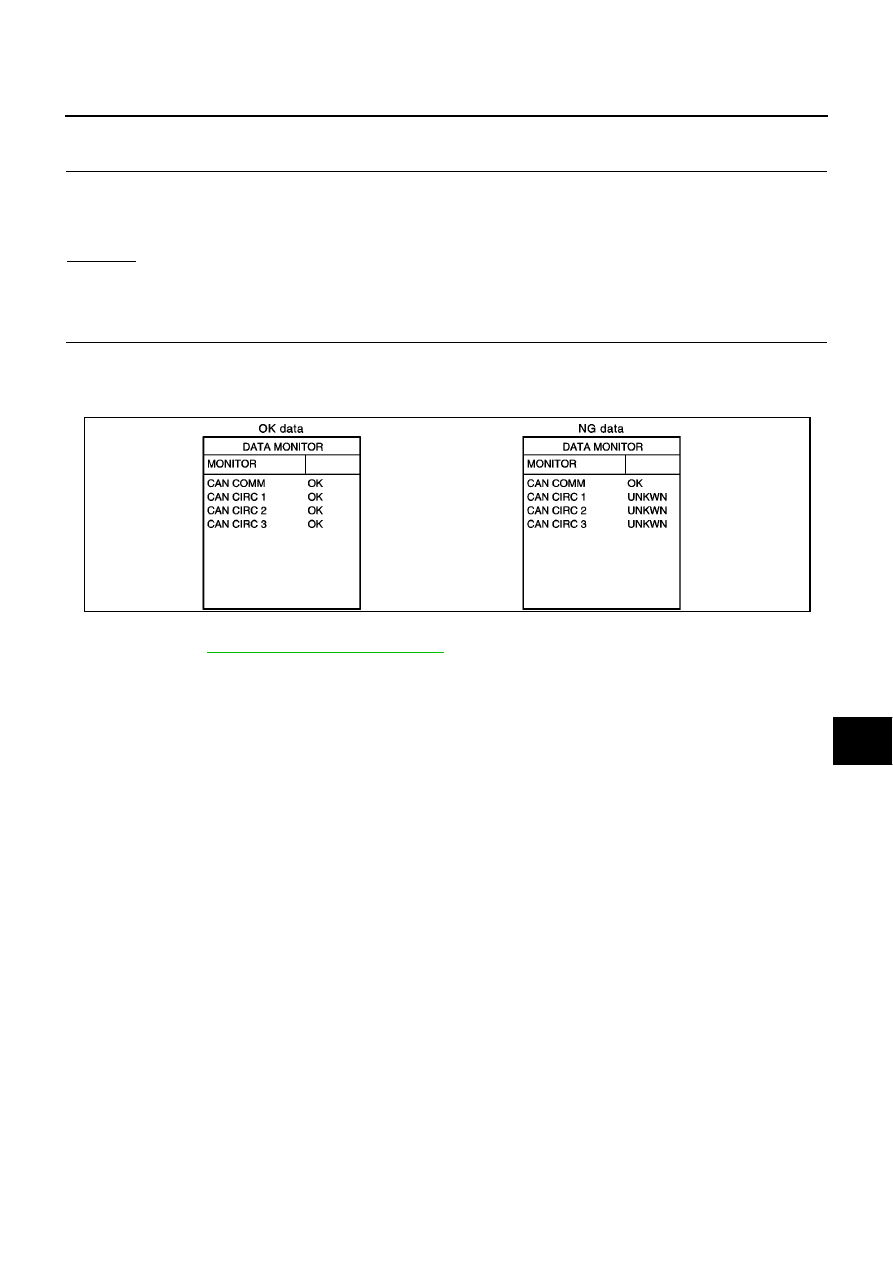

CAN Communication Line Check

EKS009QI

1.

CHECK CAN COMMUNICATION CIRCUIT

1.

Turn ignition switch “ON”.

2.

Select “SELF-DIAG RESULTS” in “SEC-E CE” mode with CONSULT-II.

3.

The “CAN COMM CIRCUIT” is detected.

Yes or No

Yes

>> Print out CONSULT-II screen, go to 2.

No

>> INSPECTION END

2.

CHECK CAN COMMUNICATION SIGNALS

1.

Turn ignition switch “ON”.

2.

Select “CAN DIAG SUPPORT MNTR” in ”SEC-E CE” mode with CONSULT-II.

3.

Print out the CONSULT-II screen.

>> GO TO

LAN-5, "CAN COMMUNICATION"

.

SEC898C

BCS-24
