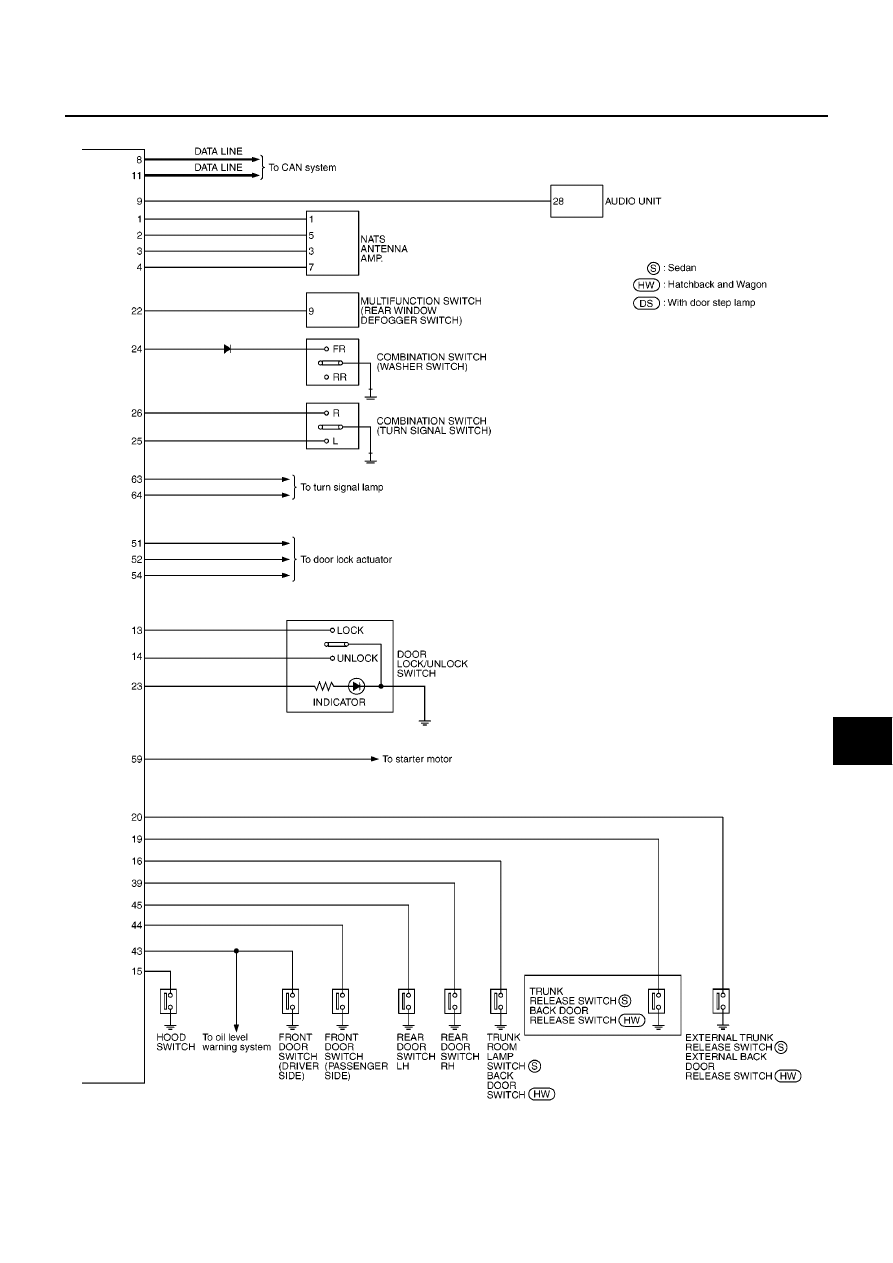

SMART ENTRANCE CONTROL SYSTEM

BCS-17

C

D

E

F

G

H

I

J

L

M

A

B

BCS

Smart Entrance Control Unit Inspection Table

EKS009QF

MKWA0946E

BCS-18

SMART ENTRANCE CONTROL SYSTEM

Terminal

No.

Wire

color

Connections

Operated condition

Voltage (Approximate values)

1

G

NATS antenna amp.
(Power supply)

—

Approx. 5V

2

G/OR

NATS antenna amp.
(Ground)

—

—

3

G/W

NATS antenna amp.
(Signal line)

Moment when key was inserted.

The needle of analog tester
swings immediately after insert-
ing key.

4

G/Y

NATS antenna amp.
(Signal line)

Moment when key was inserted

The needle of analog tester
swings immediately after insert-
ing key.

5

B/Y

Key switch

Ignition key Removed

→

Inserted

0V

→

12V

8

L

CAN communication line

—

—

9

Y

Audio unit

Ignition key removed or inserted

11

R

CAN communication line

—

—

12

PU/W

Flasher sounder

Flasher sound signal:
Triggered (0V)
.Not triggered (12V)

12V

→

0V (850

µ

s)

→

12V

13

G/Y

Door lock/unlock switches

Neutral

→

Locks

12V

→

0V

14

BR/Y

Door lock/unlock switches

Neutral

→

Unlocks

12V

→

0V

15

LG

Hood switch

Hood switch:
ON (Open)

→

OFF (Closed)

0V

→

12V

16

G

Trunk room lamp switch (sedan
models)
Back door switch (hatchback or
wagon models)

Trunk or back door release switch:
OFF

→

ON (Only when pressed)

12V

→

0V

17

R/G

Tail lamp switch

Lighting switch: OFF

→

1st or 2nd

0V

→

12V

18

LG

CONSULT-II SCI interface

—

—

19

BR/W

Trunk release switch (sedan
models)
Back door switch (hatchback and
wagon models)

Internal trunk release switch:
Press

→

Release (Only when

pressed)

12V

→

0V

20

BR

External trunk release switch

External trunk or back door release
switch:
OFF (Closed)

→

ON (Only when

pressed)

12V

→

0V

22

G/B

Multifunction switch
(Rear window defogger switch)

[Ignition switch “ON”]
Multifunction switch: Press

→

Release (Only when pressed)

7V

→

0V

23

R

Lock/unlock switch indicator

Lock/unlock switch: Lock

→

Unlock

12V

→

0V

24

BR

Washer switch
(Headlamp washer switch)

[Head lamp switch 1st or 2nd posi-
tion]
Washer switch OFF

→

ON

12V

→

0V

25

G/B

Combination switch
(Turn signal switch)

Turn signal switch:
Neutral

→

Left turn position

12V

→

0V

26

G/Y

Combination switch
(Turn signal switch)

Turn signal switch:
Neutral

→

Right turn position

12V

→

0V

MKIB0191E

SMART ENTRANCE CONTROL SYSTEM

BCS-19

C

D

E

F

G

H

I

J

L

M

A

B

BCS

27

Y/B

Vehicle security horn relay (RHD
models)

When theft warning system:
Armed

→

Disarmed

0V

→

12V

28

R/Y

Interior room lamp

When interior lamp is operated using
remote controller (Lamp switch in
“DOOR” position)

12V

→

0V

29

Y/G

Ignition key switch

Ignition key is in “ON” position

12V

30

G/R

Hazard switch

Hazard switch: OFF

→

ON

12V

→

0V

31

G/W

Rear window defogger relay

[Ignition switch “ON”]
Rear window defogger switch:
OFF

→

ON

12V

→

0V

32

LG/B

Cooling fan relay

[Ignition switch“ ON”]
Cooling fan: Operating

→

Not oper-

ating

0V

→

12V

33

LG/R

Cooling fan relay

[Ignition switch “ON”]
Cooling fan: Operating

→

Not oper-

ating

0V

→

12V

34

L/Y

Security indicator

Ignition switch ON

→

OFF

12V

→

0V

35

Y/B

Rear door lock actuator
(Child lock status switch)
Driver side

[Ignition switch “ON”]
Child lock switch: Unlock

→

Lock

0V

→

12V

36

R/W

Rear door lock actuator
(Child lock status switch)
Passenger side

[Ignition switch “ON”]
Child lock switch: Unlock

→

Lock

0V

→

12V

39

BR/W

Rear door switch
(Passenger side)

Rear door LH or RH: Open

→

Closed

0V

→

12V

40

L/W

Smash sensor

Key switch “OFF”, all door locked

5V

41

L

Air conditioner relay

[Engine is running]
Air conditioner switch: ON

→

OFF

12V

→

0V

43

R/W

Front door switch
(Driver side)

Front door (Driver side):
Open

→

Closed

12V

→

0V

44

L/OR

Front door switch
(Passenger side)

Front door (Passenger side):
Open

→

Closed

0V

→

12V

45

R/Y

Rear door switch
(Driver side)

Rear door LH or RH: Open

→

Closed

0V

→

12V

47

L/R

Alarm signal line

Key switch “OFF”, all door locked

The needle of analog tester
swings immediately after insert-
ing key.

49

W/L

Power source

—

12V

50

G

Power door super lock actuator
(Rear)

Remote controller door lock switch:
Free

→

Press

0V

→

12V

51

L/R

Driver door lock actuator

Door lock & unlock switch:
Free

→

Lock

0V

→

12V

52

Y

Door lock actuators

Door lock & unlock switch:
Free

→

Unlock

0V

→

12V

53

B

Ground

—

0V

54

G/Y

Door lock actuators

Door lock & unlock switch:
Free

→

Unlock

0V

→

12V

55

W/B

Power door super lock actuator
(Front)

Remote controller door lock switch:
Free

→

Unlock

0V

→

12V

56

R/B

Power source

—

12V

Terminal

No.

Wire

color

Connections

Operated condition

Voltage (Approximate values)

BCS-20

SMART ENTRANCE CONTROL SYSTEM

57

G/B

Trunk release actuator (sedan
models)
Back door release actuator
(hatchback or wagon)

Trunk or back door release switch:
OFF

→

ON (Open)

12V

→

0V

58

B/W

Park/Neutral position switch
(with A/T or CVT)

Ignition switch: OFF

→

START posi-

tion

0V

→

12V

Ignition switch start (with M/T)

Ignition switch: OFF

→

START posi-

tion

0V

→

12V

59

B/Y

Park/Neutral position relay
(with A/T or CVT)

Ignition switch: OFF

→

START posi-

tion

0V

→

12V

Starter motor (with M/T)

Ignition switch: OFF

→

START posi-

tion

0V

→

12V

62

L/R

Headlamp washer motor

[Headlamp switch 1st or 2nd posi-
tion]
Washer switch: OFF

→

ON

12V

→

0V

63

G/Y

RH turn signal lamp

[When door lock or unlock is oper-
ated using remote controller]
Turn signal lamp: OFF

→

ON

→

OFF

0V

→

12V

→

0V

64

G/B

LH turn signal lamp

[When door lock or unlock is oper-
ated using remote controller]
Turn signal lamp: OFF

→

ON

→

OFF

0V

→

12V

→

0V

Terminal

No.

Wire

color

Connections

Operated condition

Voltage (Approximate values)
