Nissan Juke. Установка головки блока цилиндров (ГБЦ) двигателя HR15DE и HR16DE

1. Установить новую прокладку головки блока цилиндров.

2. Затянуть болты головки блока цилиндров в порядке, указанном на рисунке, следующим образом:

• Нанести свежее моторное масло на резьбовую часть и установочные поверхности болтов.

Если болты головки блока цилиндров используются повторно, необходимо предварительно проверить их наружный диаметр, как описывалось выше.

А. Сторона выпуска. В. Сторона впуска.

• Затянуть все болты моментом 66,7 Н-м.

* Ослабить все болты (0 Н-м)

На данном этапе ослабление болтов происходит в порядке обратном, указанному на рисунке

• Затянуть все болты моментом 40,0 Н-м.

• Дотянуть все болты на 75' по часовой стрелке (угловым воротком).

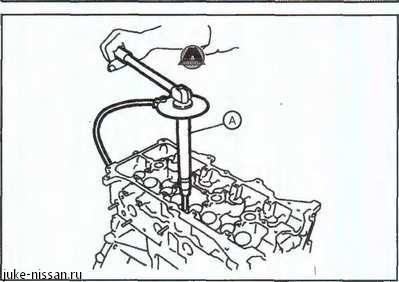

Проверить и подтвердить угол дотяжки при помощи углового воротка (KV10112100) (А) или транспортира. Не рекомендуется дотяжка «на глаз

• Снова дотянуть все болты на 75' по часовой стрелке (угловым воротком).

3. Установить оставшиеся части в порядке обратном снятию.

Проверка после установки

Проверка на наличие утечек

1. Перед пуском двигателя проверить уровни рабочих жидкостей, включая охлаждающую жидкость и моторное масло. Если необходимо, долить соответствующие жидкости до нужного уровня.

2. Использовать процедуру, описанную ниже, для проверки утечек топлива:

• Повернуть замок зажигания в положение «ON» (двигатель не запускать), при этом создастся давление в топливопроводах. Проверить наличие утечек топлива в местах соединений топливопроводов.

• Запустить двигатель и увеличить частоту оборотов коленчатого вала, после чего снова проверить наличие утечек топлива

3. Проверить работу двигателя на предмет посторонних шумов и вибрации.

4. Полностью прогреть двигатель, чтобы убедиться в отсутствии утечек топлива, выхлопных газов или рабочих жидкостей, в том числе моторного масла и охлаждающей жидкости.

5. Удалить воздух прокачкой из трубопроводов и шлангов гидравлических систем, которые подвергались разъединению (например, системы охлаждения двигателя).

6. После того, как двигатель остынет, снова проверить уровни рабочих жидкостей. При необходимости долить до нужного уровня.
