PARKING BRAKE LINING AND DRUM

TSB Revision

PARKING BRAKES

36-11

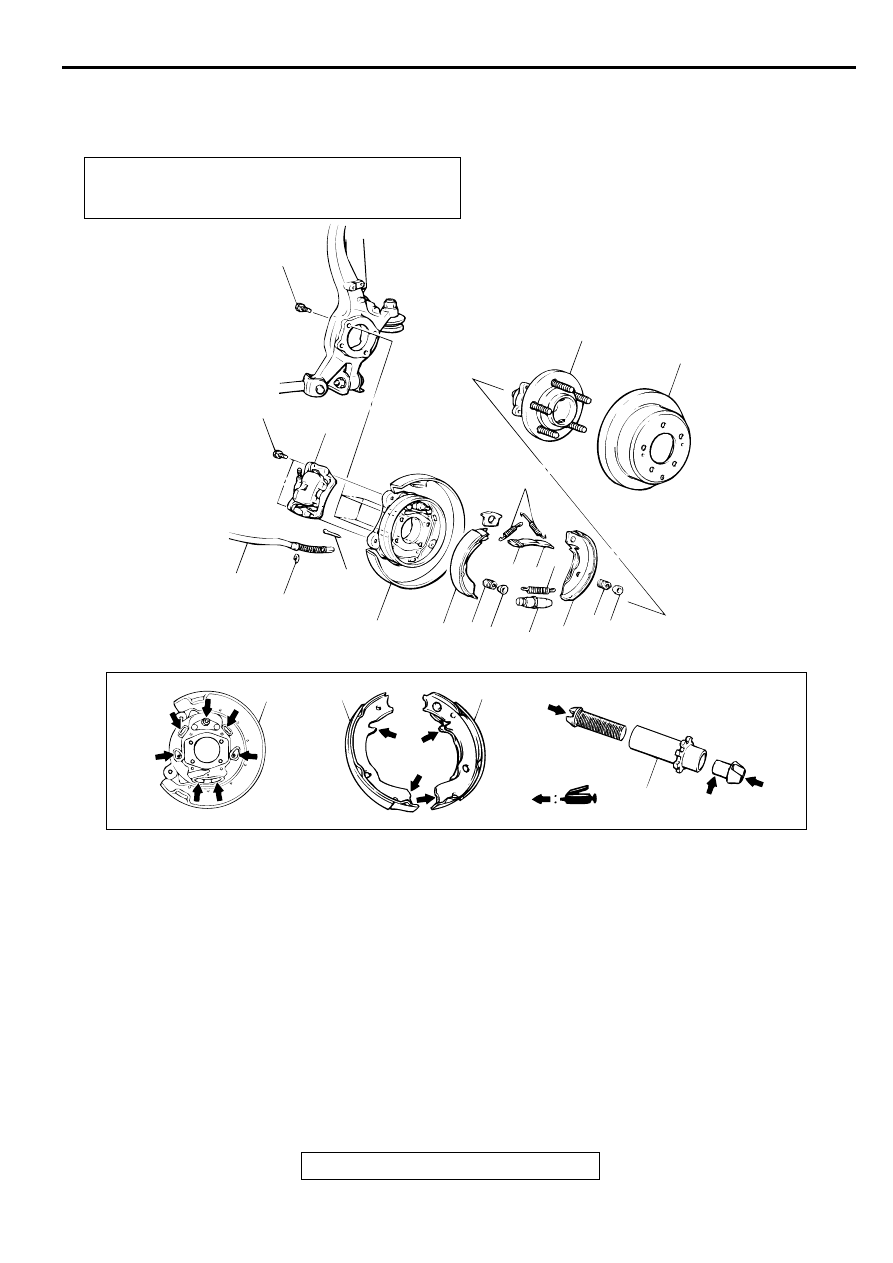

PA R K IN G  B R A K E  LIN IN G  A N D  D R U M

REMOVAL AND INSTALLATION

M1361002500058

Post-installation Operation
Parking Brake Lever Stroke Check and Adjustment
(Refer to

P.36-4

.)

AC003119 AB

1

13

12

11

10

9 8

7 6

5

4

3

2

14

15

11

9 8

5

11

15

11

55 - 65 N·m
41 - 48 ft-lb

74 - 88 N·m
55 - 65 ft-lb

REMOVAL STEPS

1.

REAR BRAKE CALIPER (REFER
TO

P.36-8

.)

2.

REAR BRAKE DISC

3.

SHOE-TO-ANCHOR SPRING
(REFER TO

P.36-8

.)

4.

ADJUSTING SCREW SPRING

5.

ADJUSTER (REFER TO

P.36-8

.)

6.

STRUT

7.

STRUT RETURN SPRING

8.

SHOE HOLD-DOWN CUP (REFER
TO

P.36-8

.)

9.

SHOE HOLD-DOWN SPRING

10. SHOE HOLD-DOWN PIN
11. SHOE AND LINING ASSEMBLY
12. CLIP
13. PARKING BRAKE CABLE
14. REAR HUB ASSEMBLY

(REFER TO GROUP 27, REAR
AXLE HUB

P.27-6

.)

15. BACKING PLATE

REMOVAL STEPS (Continued)

SPECIFICATIONS

TSB Revision

PARKING BRAKES

36-12

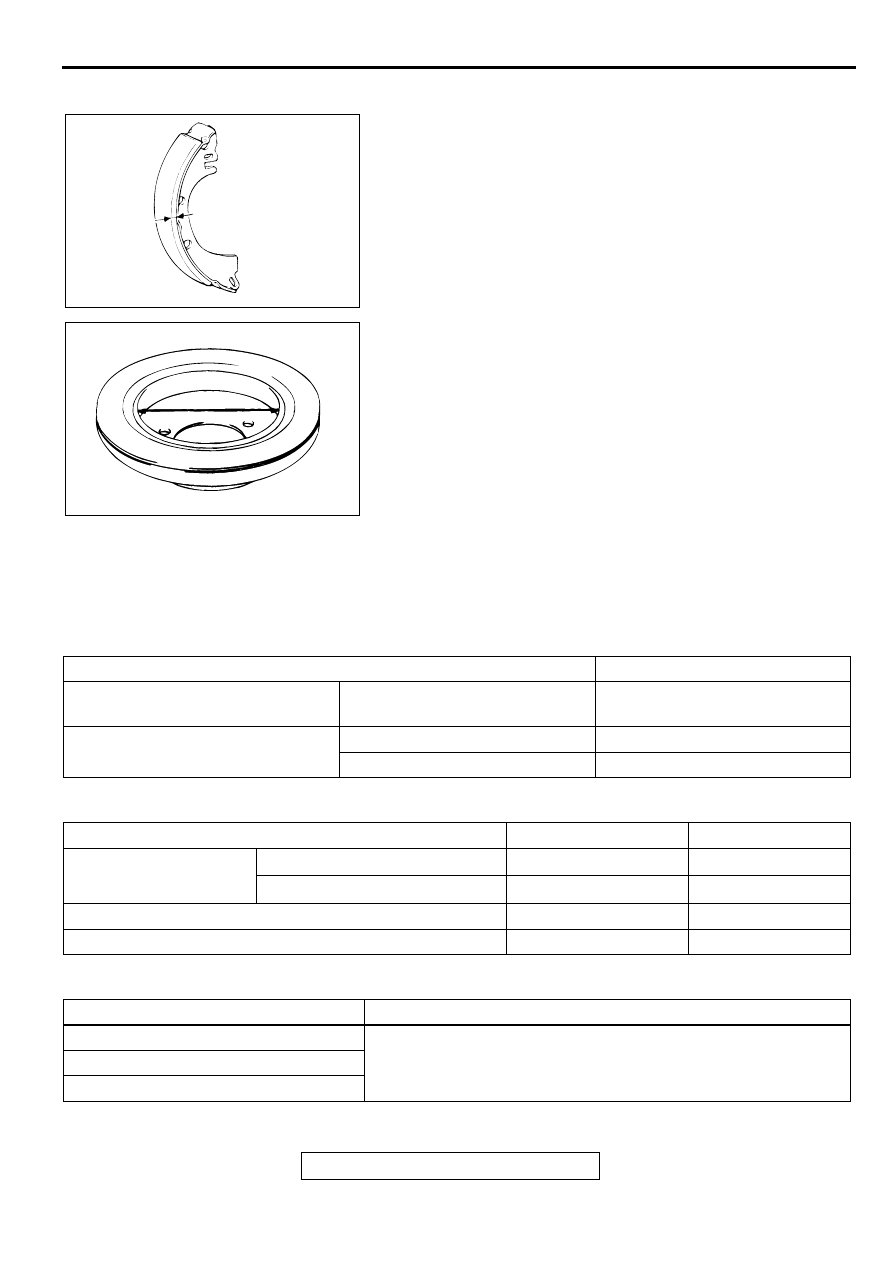

BRAKE LINING AND BRAKE DRUM CHECK

M1361002600055

1. Measure the thickness of the brake lining at several places.

Standard value: 2.8 mm (0.11 inch)

Minimum limit: 1.0 mm (0.04 inch)

2. If the thickness of the brake lining is below the limit, replace

the shoe and lining assemblies on both sides of the vehicle.
Never replace only one side.

3. Measure the inside diameter of the brake disc in two places

or more.

Standard value: 168.0 mm (6.61 inch)

Limit: 169.0 mm (6.65 inch)

4. If the inside diameter exceeds the limit, or if it is excessively

worn on one side, replace the brake disc.

SPECIFIC ATIO NS

FASTENER TIGHTENING SPECIFICATIONS

M1361003500051

SERVICE SPECIFICATIONS

M1361000300058

LUBRICANTS

M1361000400055

ACX00708

ACX00709

ITEMS

SPECIFICATIONS

Brake caliper assembly <Drum-in-
disc brake>

Break caliper assembly

55

−

 65 N

⋅

m (41

−

 48 ft-lb)

Parking brake lining and drum

Break caliper assembly

55

−

 65 N

⋅

m (41

−

 48 ft-lb)

Knuckle to backing plate bolt

74

−

 88 N

⋅

m (55

−

 65 ft-lb)

ITEMS

STANDARD VALUE

LIMIT

Parking brake lever
stroke

Vehicles with drum brake

5

−

 7 notches

−

Vehicles with drum-in-disc brake 3

−

 5 notches

−

Rear brake lining thickness mm (in)

2.8 (0.11)

Minimum 1.0 (0.04)

Brake drum inside diameter mm (in)

168.0 (6.61)

169.0 (6.65)

ITEMS

SPECIFIED LUBRIVCANT

Backing plate

Brake grease SAE J310, NLGI No.1

Adjuster

Shoe and lining assembly

37A-1

GROUP 37A

POWER STEERING

CONTENTS

GENERAL INFORMATION . . . . . . . .

37A-2

POWER STEERING DIAGNOSIS . . .

37A-2

INTRODUCTION. . . . . . . . . . . . . . . . . . . . .

37A-2

TROUBLESHOOTING STRATEGY . . . . . .

37A-2

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

37A-3

SYMPTOM PROCEDURES . . . . . . . . . . . .

37A-3

SPECIAL TOOLS. . . . . . . . . . . . . . . .

37A-11

ON-VEHICLE SERVICE. . . . . . . . . . .

37A-13

STEERING WHEEL FREE PLAY CHECK .

37A-13

STEERING ANGLE CHECK . . . . . . . . . . . .

37A-14

TIE ROD END BALL JOINT BREAKAWAY TORQUE
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37A-14

STATIONARY STEERING EFFORT CHECK

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37A-15

STEERING WHEEL RETURN TO CENTER CHECK

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37A-15

DRIVE BELT TENSION CHECK. . . . . . . . .

37A-16

FLUID LEVEL CHECK  . . . . . . . . . . . . . . . .

37A-16

FLUID REPLACEMENT . . . . . . . . . . . . . . .

37A-16

POWER STEERING SYSTEM BLEEDING

37A-16

OIL PUMP PRESSURE TEST  . . . . . . . . . .

37A-18

POWER STEERING PRESSURE SWITCH CHECK

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37A-19

BALL JOINT DUST COVER INSPECTION

37A-19

STEERING WHEEL AND SHAFT ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37A-20

REMOVAL AND INSTALLATION  . . . . . . . .

37A-20

DISASSEMBLY AND ASSEMBLY  . . . . . . .

37A-21

POWER STEERING GEAR BOX ASSEMBLY

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37A-23

REMOVAL AND INSTALLATION  . . . . . . . .

37A-23

STEERING GEAR SHAFT ASSEMBLY INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37A-25

DISASSEMBLY AND ASSEMBLY  . . . . . . .

37A-27

 INSPECTION . . . . . . . . . . . . . . . . . . . . . . .

37A-36

TIE ROD END BALL JOINT DUST COVER
REPLACEMENT . . . . . . . . . . . . . . . . . . . . .

37A-37

POWER STEERING OIL PUMP ASSEMBLY

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37A-37

REMOVAL AND INSTALLATION  . . . . . . . .

37A-37

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

37A-38

DISASSEMBLY AND ASSEMBLY  . . . . . . .

37A-39

 INSPECTION . . . . . . . . . . . . . . . . . . . . . . .

37A-40

POWER STEERING HOSES  . . . . . . .

37A-41

REMOVAL AND INSTALLATION  . . . . . . . .

37A-41

SPECIFICATIONS  . . . . . . . . . . . . . . .

37A-45

FASTENER TIGHTENING SPECIFICATIONS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37A-45

GENERAL SPECIFICATIONS  . . . . . . . . . .

37A-46

SERVICE SPECIFICATIONS  . . . . . . . . . . .

37A-47

LUBRICANTS  . . . . . . . . . . . . . . . . . . . . . . .

37A-47

SEALANTS  . . . . . . . . . . . . . . . . . . . . . . . . .

37A-48

GENERAL INFORMATION

TSB Revision

POWER STEERING

37A-2

.

G EN ER A L IN FO R M ATIO N

M1372000100058

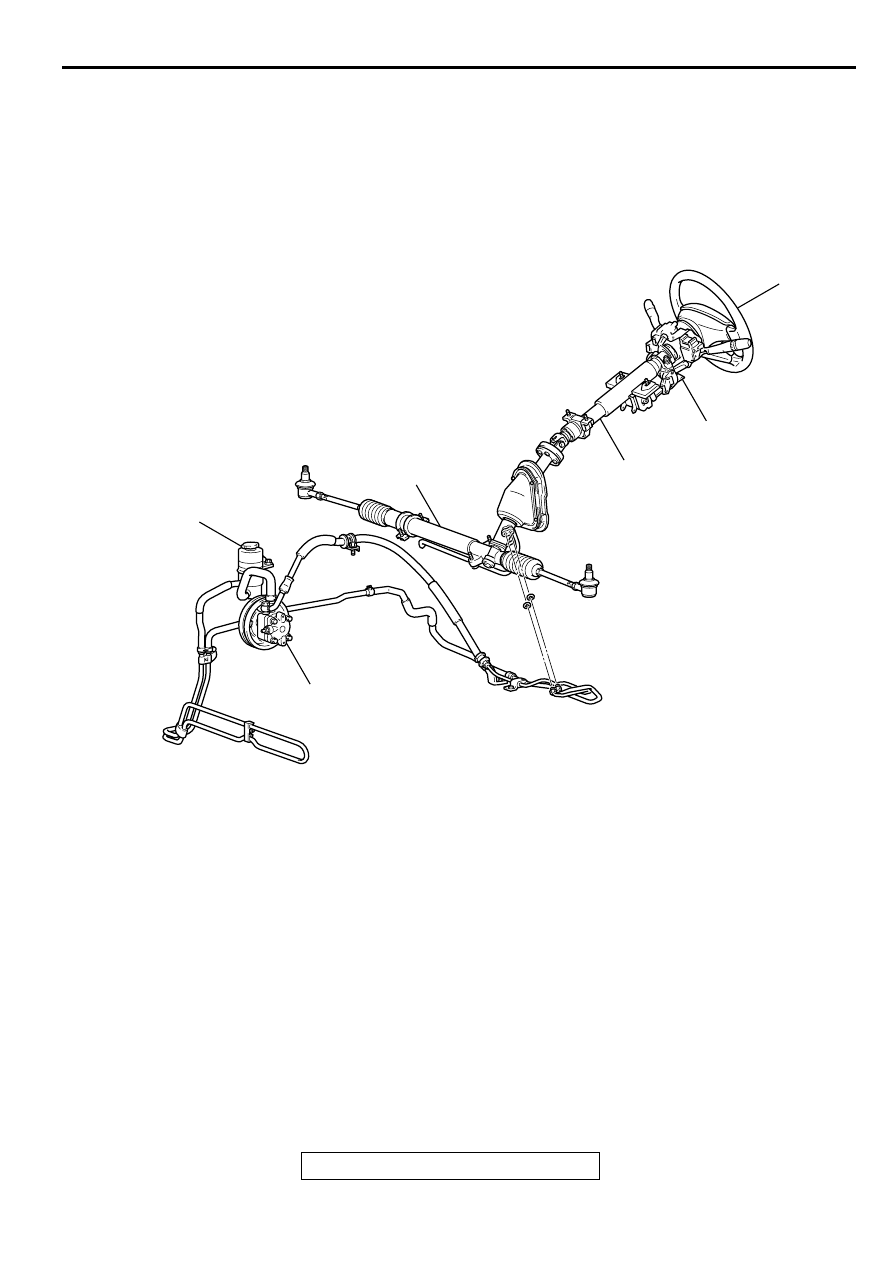

The vehicle uses engine speed-responsive hydraulic
power steering.
The steering wheel has four spokes. In addition, all
vehicles are equipped with SRS (Supplemental
Restraint System).

The steering column in all vehicles has a shock
absorber mechanism and a tilt steering mechanism.
A vane-type oil pump with a fluid flow control system
has been included. The steering gear and linkage is
rack and pinion type.

PO W ER  STEERIN G  DIAG NO SIS

INTRODUCTION

M1372008500049

Hydraulic power steering is used for all vehicles.
Faults in the power steering can include excessive
play of the steering wheel, difficult steering wheel
operation, noise, vibration, and oil leaks, etc.
Possible causes of these faults can include defects
in the gear box, oil pump or steering linkage.

TROUBLESHOOTING STRATEGY

M1372007300042

Use these steps to plan your diagnostic strategy. If
you follow them carefully, you will be sure that you
have exhausted most of the possible ways to find a
power steering fault.

1. Gather information from the customer.

2. Verify that the condition described by the

customer exists.

AC003276

OIL PUMP

OIL RESERVOIR

STEERING GEAR
AND LINKAGE

STEERING COLUMN
ASSEMBLY

TILT LEVER

STEERING
WHEEL

AB
