ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Комбинация приборов

54-24

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ

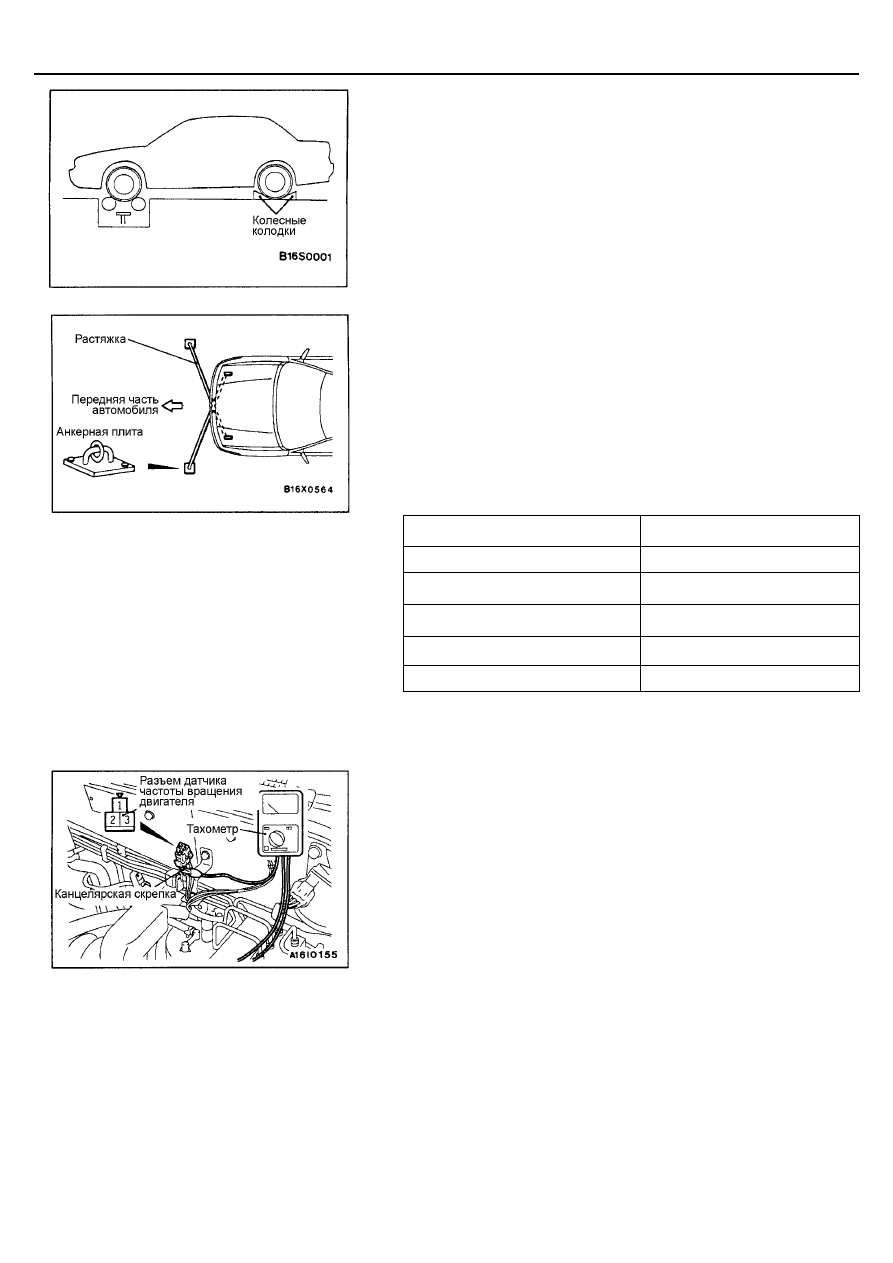

ПРОВЕРКА СПИДОМЕТРА

1.

Отрегулируйте давление воздуха в шинах до номинального значения
(См. Главу 31 – ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОН-
ТРОЛЯ).

2.

Поместите автомобиль на беговые барабаны и подставьте упоры под
задние колеса.

3.

С целью избежать смещения передних колес из стороны в сторону,
наденьте на буксировочные крюки автомобиля две растяжки, концы
которых надежно закрепите на анкерных плитах.

4.

Для предотвращения движения автомобиля вперед на задний букси-
ровочный крюк наденьте надежно закрепленные цепь или трос.

5.

Проверьте шкалу измерений на скоростном стенде и ее соответствие
номинальным значениям скорости.
Внимание:
Не отпускайте резко педаль сцепления. Не допускайте резкого
увеличения/снижения скорости в процессе испытания.
Номинальные значения:

Номинальная скорость, км/ч (ми-
ли/ч)

Допустимый диапазон, км/ч
(мили/ч)

40

40 – 48

80

80 - 92

120

120 - 136

160

160 - 180

- (100)

- (100 – 114)

ПРОВЕРКА ТАХОМЕТРА

1.

Вставьте канцелярскую скрепку в разъем датчика частоты вращения
двигателя со стороны жгута проводов, и подсоедините внешний высо-
коточный тахометр.
ПРИМЕЧАНИЕ:
Для проверки тахометра, используйте внешний высокоточный индук-
тивный тахометр.

2.

Сравните показания тахометра автомобиля и внешнего тахометра на
всех оборотах двигателя, и проверьте на соответствие номинальным
значениям.
Номинальные значения:

700 об/мин: ±±±± 100 об/мин

3000 об/мин: ±±±± 150 об/мин

5000 об/мин: ±±±± 250 об/мин

6000 об/мин: ±±±± 300 об/мин

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Комбинация приборов

54-25

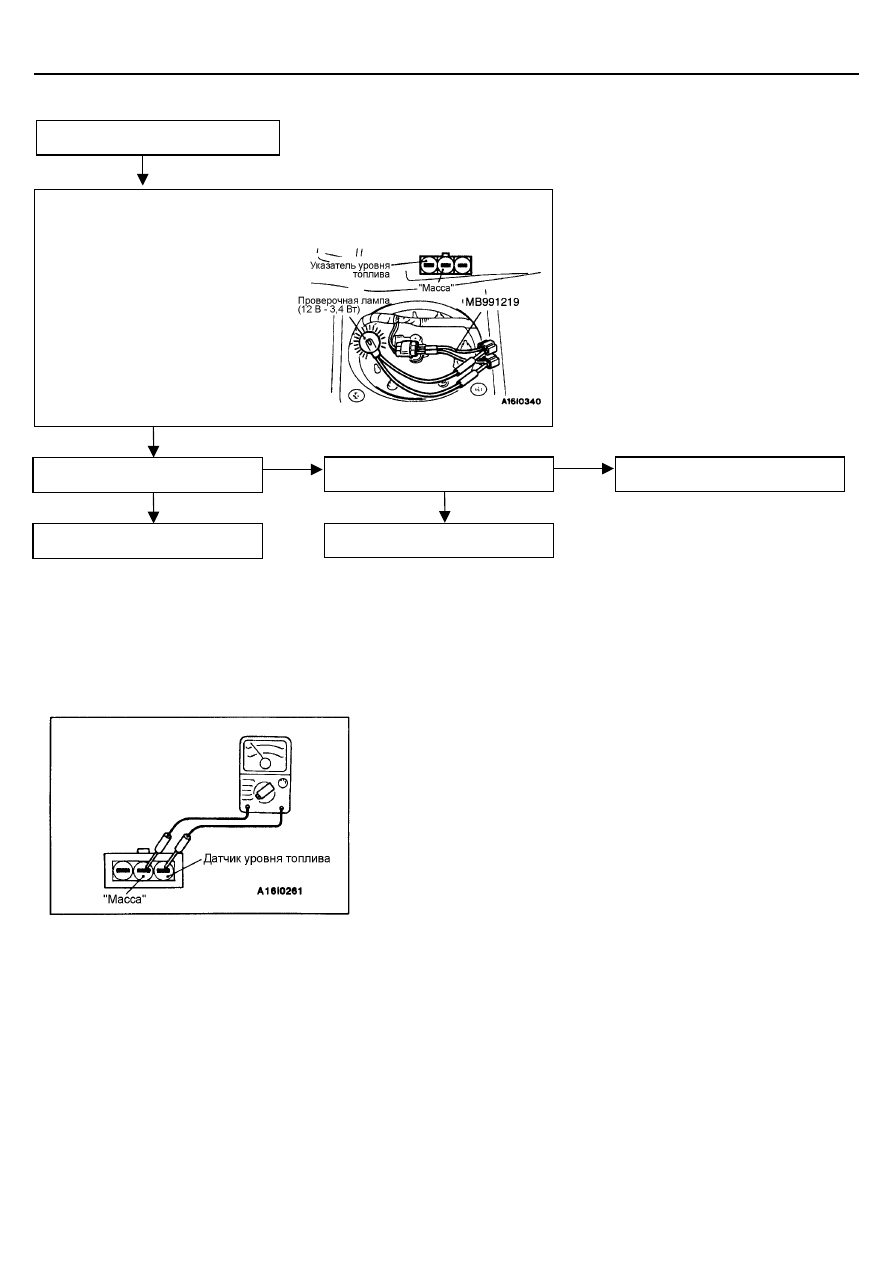

УПРОЩЕННАЯ ПРОВЕРКА УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА

Используйте специальный инструмент
для подсоединения проверочной лампы
(12 В – 3,4 Вт) к разъему жгута прово-
дов.

ПРОВЕРКА ДАТЧИКА УРОВНЯ ТОПЛИВА

Снимите датчик указателя уровня топлива из топливного бака (См. Главу
13F).

СОПРОТИВЛЕНИЕ ДАТЧИКА УРОВНЯ ТОПЛИВА

1.

Проверьте соответствие величины сопротивления между выводом
датчика уровня топлива и выводом «массы» номинальному значению,
когда поплавок датчика находится в точке F (наивысшей) и в точке Е
(низшей).
Номинальное значение:

Точка F: 4 ±±±± 2 Ом

Точка Е: 112 ±±±± 7 Ом

2.

Убедитесь, что величина сопротивления изменяется плавно при мед-
ленном перемещении поплавка между точкой F (наивысшей) и точкой
Е (низшей).

Отсоедините разъем блока указателя

уровня топлива.

Когда зажигание включено, провероч-

ная лампа горит.

NG

OK

Отремонтируйте жгут проводов.

Стрелка указателя уровня топлива

перемещается.

NG

OK

Замените указатель уровня топлива.

Замените блок указателя уровня топ-

лива.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Комбинация приборов

54-26

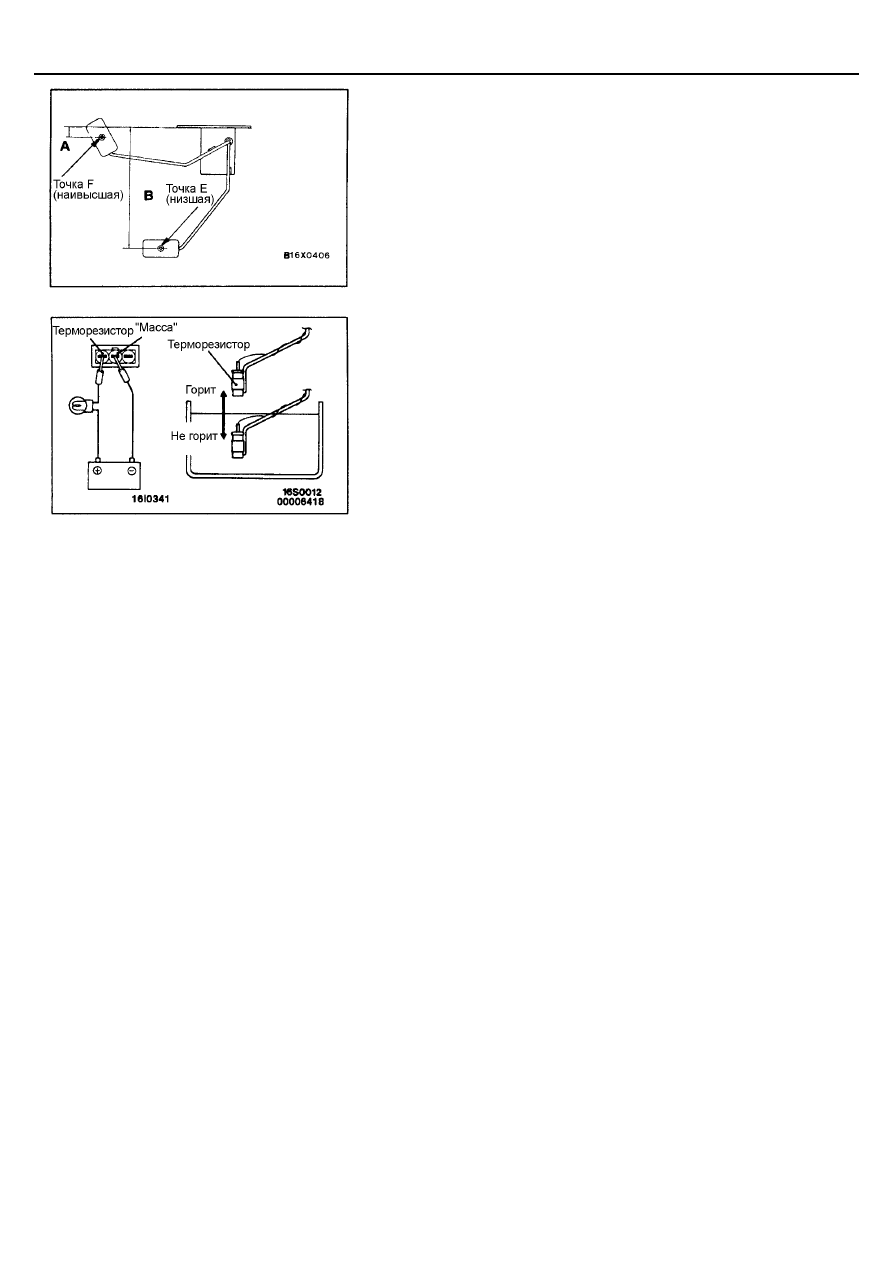

ПРОВЕРКА ХОДА ПОПЛАВКА ДАТЧИКА УРОВНЯ
ТОПЛИВА

Переместите поплавок и измерьте высоту А в точке F (наивысшей) и В в
точке Е (низшей) когда рычаг поплавка касается ограничителя.

Номинальное значение:

А: 28,6 мм
В: 159,9 мм

ТЕРМОРЕЗИСТОР

1.

Подсоедините датчик уровня топлива (терморезистор) к аккумулятор-
ной батарее через проверочную лампу (12 В – 3,4 Вт). Погрузите дат-
чик в воду.

2.

Состояние хорошее если лампа гаснет при погружении терморезисто-
ра в воду и загорается при вынимании его из воды.
Внимание:
После окончания этой проверки, просушите датчик и установите
его в топливный бак.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Комбинация приборов

54-27

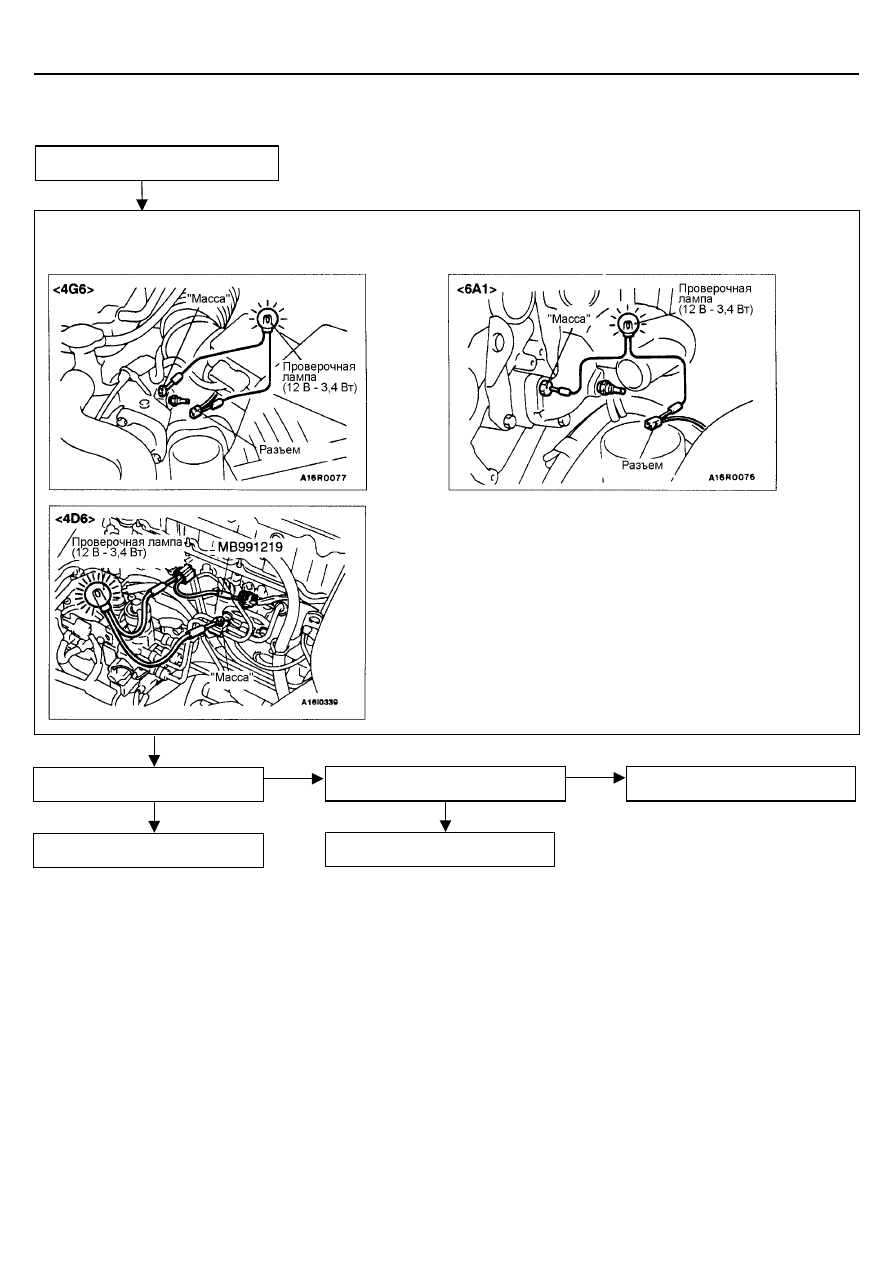

УПРОЩЕННАЯ ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИД-
КОСТИ

Подсоедините проверочную лампу (12 В
– 3,4 Вт) между разъемом со стороны
жгута проводов и «массой».

Отсоедините разъем датчика температу-

ры охлаждающей жидкости.

При включении зажигания, провероч-

ная лама горит.

NG

OK

Отремонтируйте жгут проводов.

Стрелка датчика температуры охлаж-

дающей жидкости перемещается.

OK

NG

Замените блок датчика температуры

охлаждающей жидкости двигателя.

Замените датчик температуры охлаж-

дающей жидкости двигателя.
