КУЗОВ

 – Двери/Задняя дверь <Универсал

>

42-45

УСТАНОВКА

 УСТАНОВКА НАРУЖНОГО УПЛОТНИТЕЛЯ ДВЕРИ

Цвет зажима определяет левый и правый уплотнители, убедитесь что вы
используете уплотнитель нужного цвета для правильной установки.

Место установки

Идентификационный цвет

Левая

Белый

Передняя дверь

Правая

Коричневый

Левая

Желтый

Задняя дверь

Правая

Синий

ЗАДНЯЯ ДВЕРЬ <Универсал>

ОСНОВНЫЕ ДАННЫЕ

Параметр

Номинальное значение

Свободный ход ручки задней двери, мм

1,5 – 5,5

ГЕРМЕТИК

Наименование

Наименование герметика

Примечание

Водонепроницаемая пленка

3M ATD Part No.8625 или аналог

Липкая лента

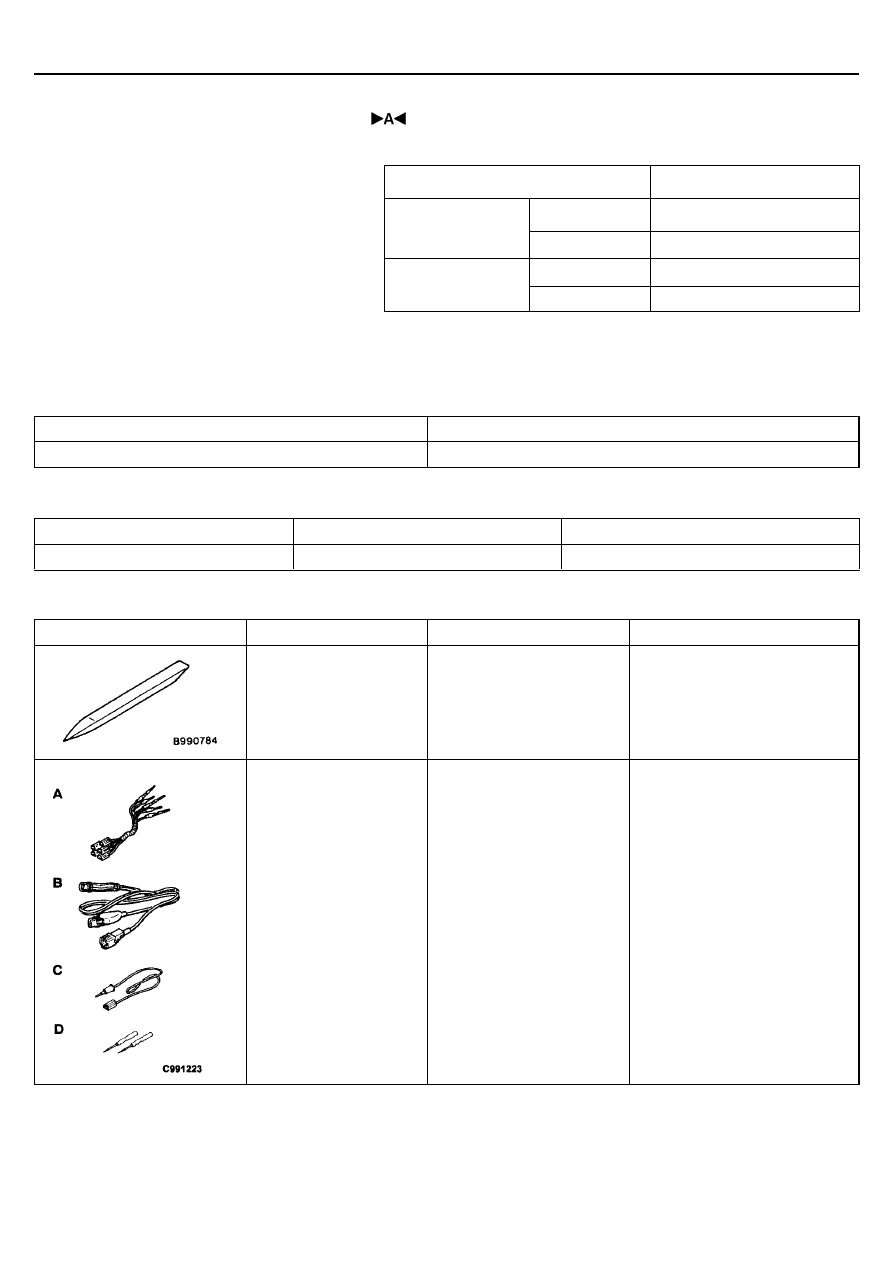

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Использование

МВ990784

Съемник обивки

Снятие обивки задней двери

МВ991223

А: МВ991219

В: МВ991220

С: МВ991221

D: МВ991222

Жгуты проводов и переход-
ники

А: Жгут тестовых проводов

В: Жгут тестовых проводов
со светодиодом

С: Переходник жгута тесто-
вых проводов со светодио-
дом

D: Пробник

Измерение напряжений между
выводами
А: Проверка давления контактов
в разъемах
В, С: Проверка цепи питания
D: Подсоединение тестера

КУЗОВ

 – Задняя дверь <Универсал

>

42-46

ПОИСК НЕИСПРАВНОСТЕЙ

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

Признак неисправности

Страница для справки

Не работает механизм блокировки замка двери

42-26

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ

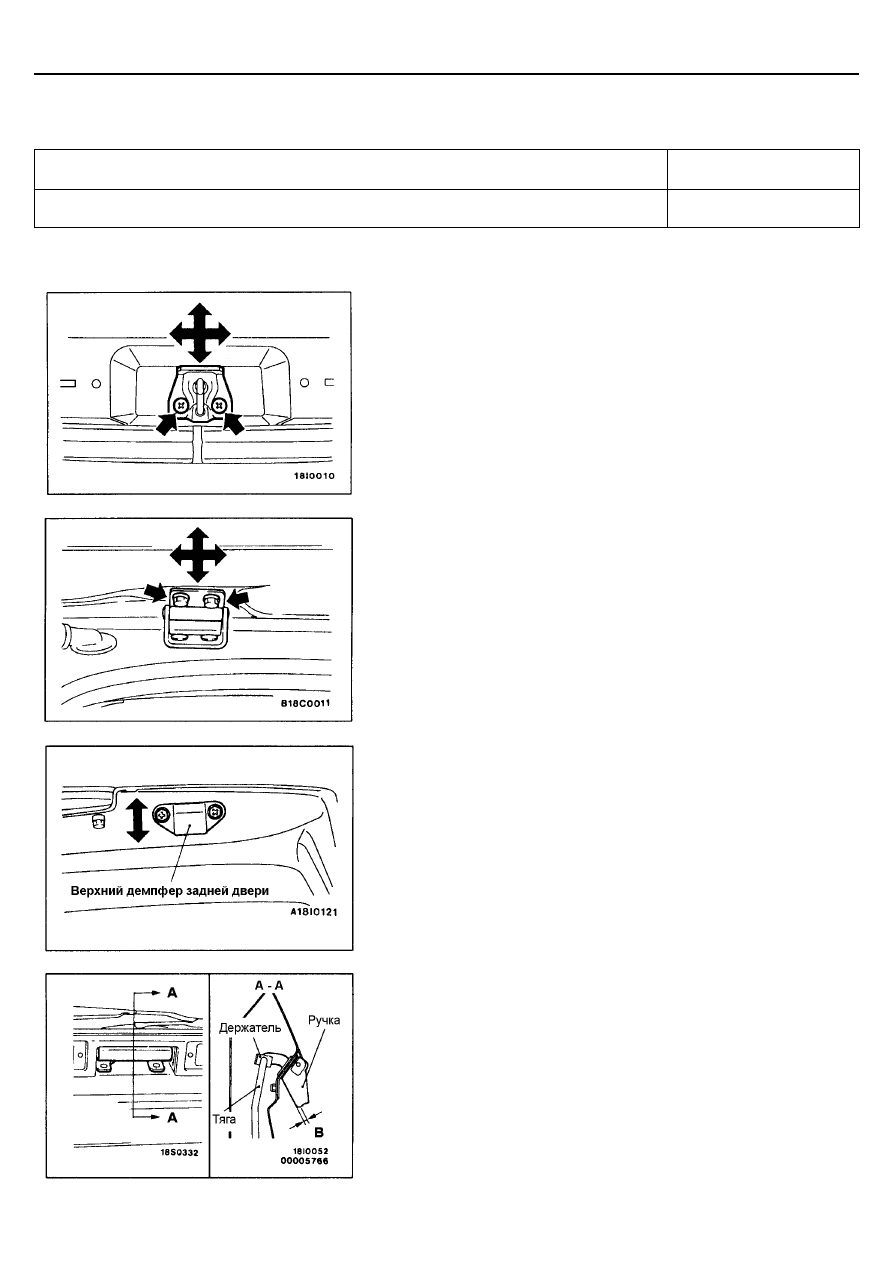

РЕГУЛИРОВКА УСТАНОВКИ ЗАДНЕЙ ДВЕРИ

1.

Если замок и фиксатор замка задней двери плохо совмещаются, ос-
лабьте винты крепления фиксатора и отрегулируйте перемещая фик-
сатор в нужном направлении.

2.

Если зазор по периметру между задней дверью и кузовом не равно-
мерный, (ослабьте болты крепления петель двери) и отрегулируйте
зазор, перемещая петли.

3.

Проверьте наличие контакта между верхним и нижним демпферами
задней двери, когда дверь закрыта. Если контакта между демпферами
нет, переместите верхний демпфер задней двери в направлении ука-
занном стрелкой, чтобы добиться контакта между демпферами.

ПРОВЕРКА ХОДА РУЧКИ ЗАДНЕЙ ДВЕРИ

1.

Проверьте, что ход наружной ручки задней двери находится в допус-
тимых пределах.
Номинальное значение (В): 1,5 - 5,5 мм

2.

Если ход наружной ручки двери не находится в допустимых пределах,
отсоедините держатель и отрегулируйте соединение тяги и наружной
ручки задней двери.

КУЗОВ

 – Задняя дверь <Универсал

>

42-47

ЗАДНЯЯ ДВЕРЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Операция выполняемая после установки
<Задняя дверь в сборе>
•

Регулировка установки задней двери (См. стр. 42-46).

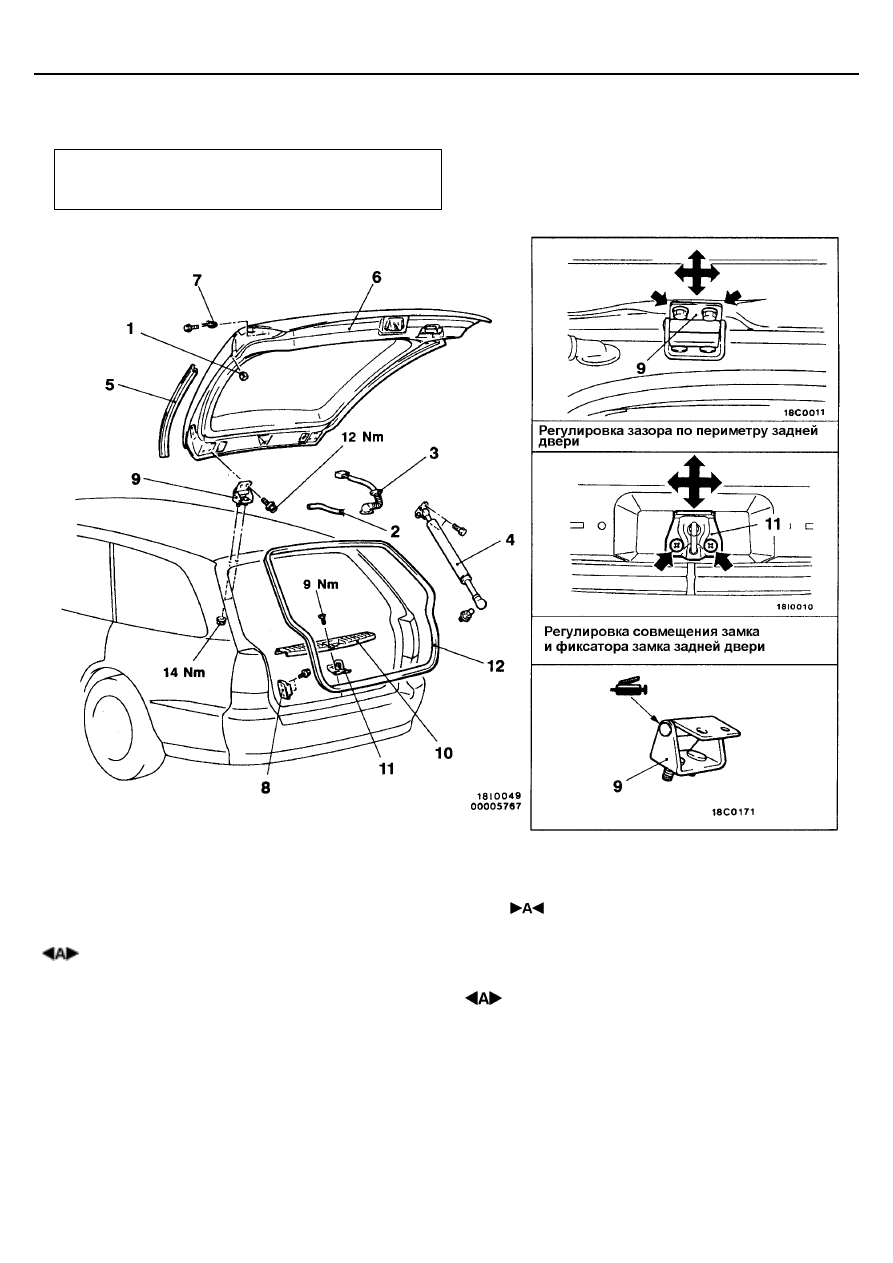

Последовательность снятия задней двери в
сборе
•  Верхний стоп сигнал (См. Главу 54).

1. Буфер
2. Шланг омывателя
3. Разъем жгута проводов
4. Газовый амортизатор задней двери
5. Боковой уплотнитель задней двери
6. Задняя дверь в сборе
7. Верхний демпфер задней двери
8. Нижний демпфер задней двери

Последовательность снятия фиксатора
замка задней двери
10. Облицовка задняя
11. Фиксатор замка задней двери

Последовательность снятия уплотнителя
задней двери
10. Облицовка задняя
12. Уплотнитель задней двери

Последовательность снятия петли задней
двери
2. Шланг омывателя
3. Разъем жгута проводов
4. Газовый амортизатор задней двери
6. Задняя дверь в сборе
•   Облицовка потолка

9. Петля задней двери

КУЗОВ

 – Задняя дверь <Универсал

>

42-48

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ГАЗОВОГО АМОРТИЗАТОРА

ЗАДНЕЙ ДВЕРИ

Внимание:
1.

Не пытайтесь разобрать газовый амортизатор или сжечь его.

2.

Перед отправкой газового амортизатора на утилизацию просвер-
лите в нем отверстие для выпуска газа.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА УПЛОТНИТЕЛЯ ЗАДНЕЙ ДВЕРИ

Установите уплотнитель задней двери таким образом, чтобы его помечен-
ная часть находилась по центру кузова.
