КУЗОВ

 - Двери

42-37

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В

СБОРЕ

Внимание:
Будьте осторожны при обращении с электродвигателем стеклоподъ-
емника в сборе, поскольку сила пружины может выдавить проволоку
из барабана.

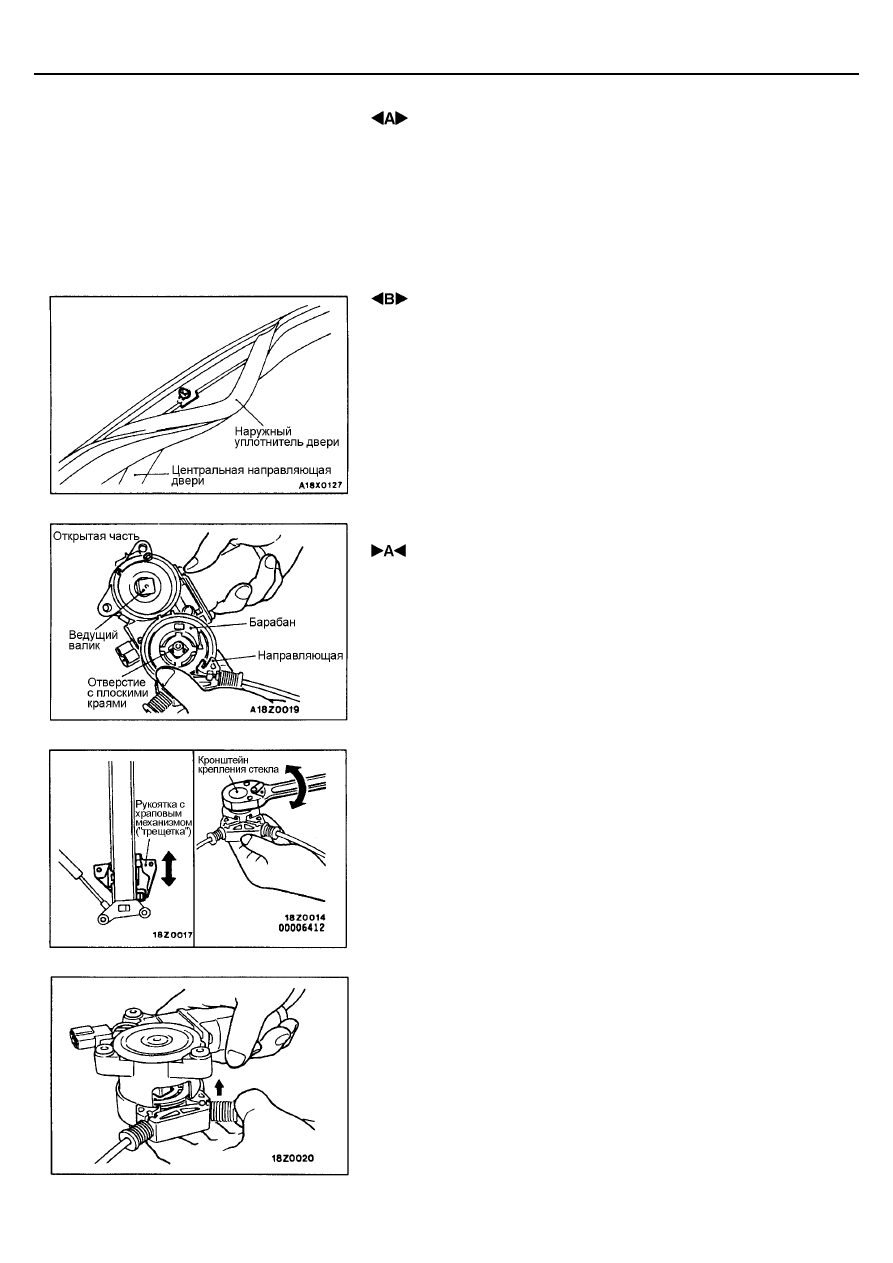

 СНЯТИЕ ЦЕНТРАЛЬНОЙ НАПРАВЛЯЮЩЕЙ ДВЕРИ

1.

Снимите наружный уплотнитель двери только с центральной направ-
ляющей двери.

2.

Отверните винты крепления центральной направляющей двери, и
затем снимите центральную направляющую двери с панели двери.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В

СБОРЕ И СТЕКЛОПОДЪЕМНИК В СБОРЕ
ПРОЦЕДУРА УСТАНОВКИ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕГО
СТЕКЛОПОДЪЕМНИКА В СБОРЕ И СТЕКЛОПОДЪЕМНИКА
В СБОРЕ

1.

Совместите отверстие с плоскими краями в барабане и ведущий ва-
лик электродвигателя стеклоподъемника, используя направляющую и
открытую часть в корпусе электродвигателя как ориентир для уста-
новки.

ПРИМЕЧАНИЕ:
(1) Совместите отверстие с плоскими краями с ведущим валиком

перемещая кронштейн крепления стекла (часть крепления стек-
ла), или поворачивая барабан используя рукоятку с храповым
механизмом (“трещетку”) (с головкой диаметром 12,7 мм).

(2) Уприте барабан и направляющую в руку, поворачивая барабан,

иначе трос может выпасть из барабана.

(3) Если трос выпала из барабана, переустановите проволоку стек-

лоподъемника и барабан следующим образом.

2.

Совместите направляющую и открытую часть корпуса электродвига-
теля, и установите направляющую в корпус электродвигателя, удер-
живая направляющую и барабан.

КУЗОВ

 - Двери

42-38

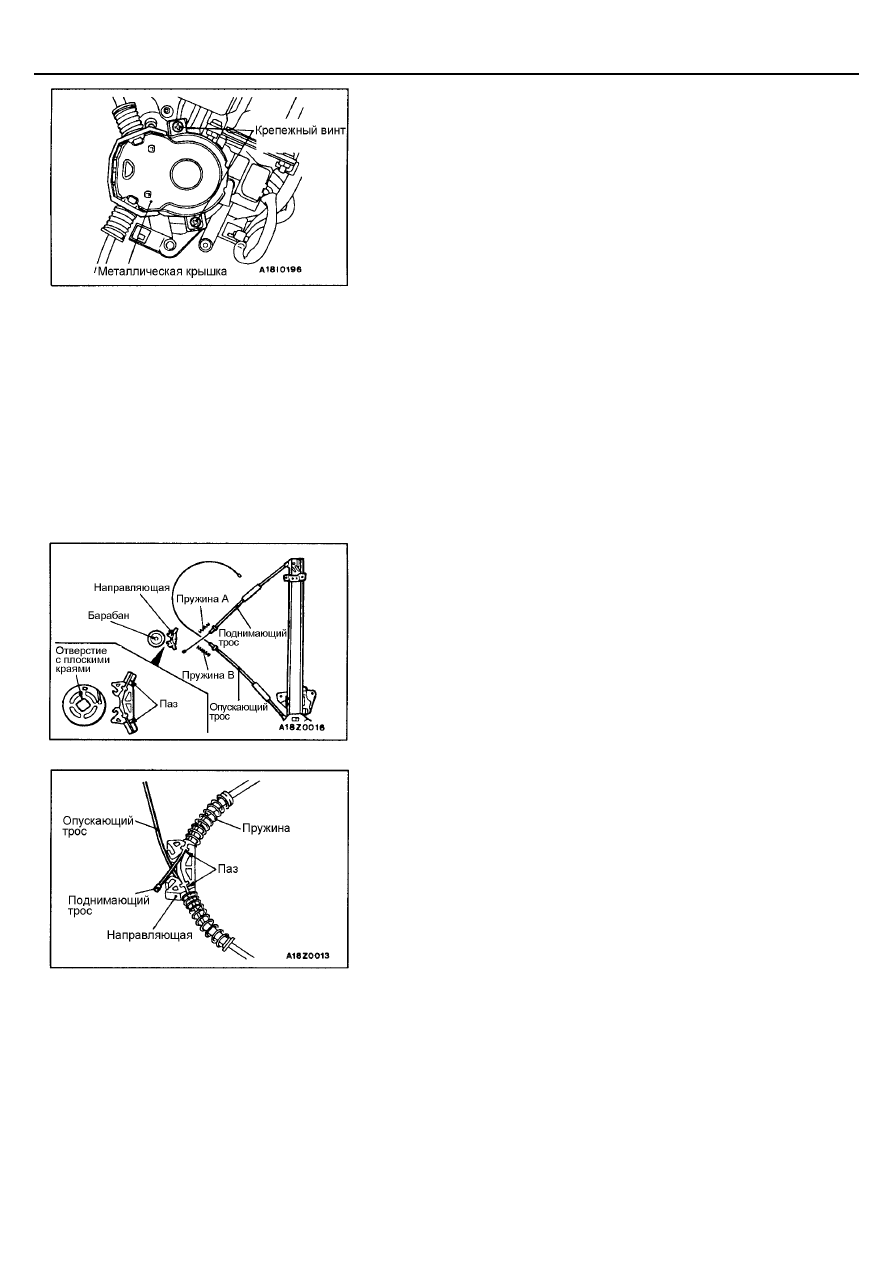

3.

Надежно установите металлическую крышку на корпус.
Внимание:
Убедитесь что, металлическая крышка установлена надежно и
что она неподвижна в целях предотвращения вибрации бараба-
на. Если барабан вибрирует, стекло может скользить вверх и
вниз не плавно, или оно может упасть вниз.

4.

Подайте напряжение аккумуляторной батареи на электродвигатель
стеклоподъемника, и проверьте что кронштейн крепления стекла пе-
редвигается плавно.

ПРОЦЕДУРА УСТАНОВКИ БАРАБАНА И ТРОСА СТЕКЛО-
ПОДЪЕМНИКА

1.

Поместите барабан, направляющую и стеклоподъемник на верстак
как показано на рисунке.
(1) Поместите барабан таким образом, чтобы отверстие с плоскими

краями смотрело вверх.

(2) Поместите барабан таким образом, чтобы пазы смотрели вверх.
(3) Поместите стеклоподъемник таким образом, чтобы кронштейн

крепления стекла смотрел вниз. Поместите кронштейн крепления
стекла таким образом, чтобы стекло находилось в полностью от-
крытом положении.

2.

Наденьте пружины на трос, и затем сначала установите опускающий
трос на направляющую, затем установите поднимающий трос. (Под-
нимающий трос должен находится поверх опускающего троса).

КУЗОВ

 - Двери

42-39

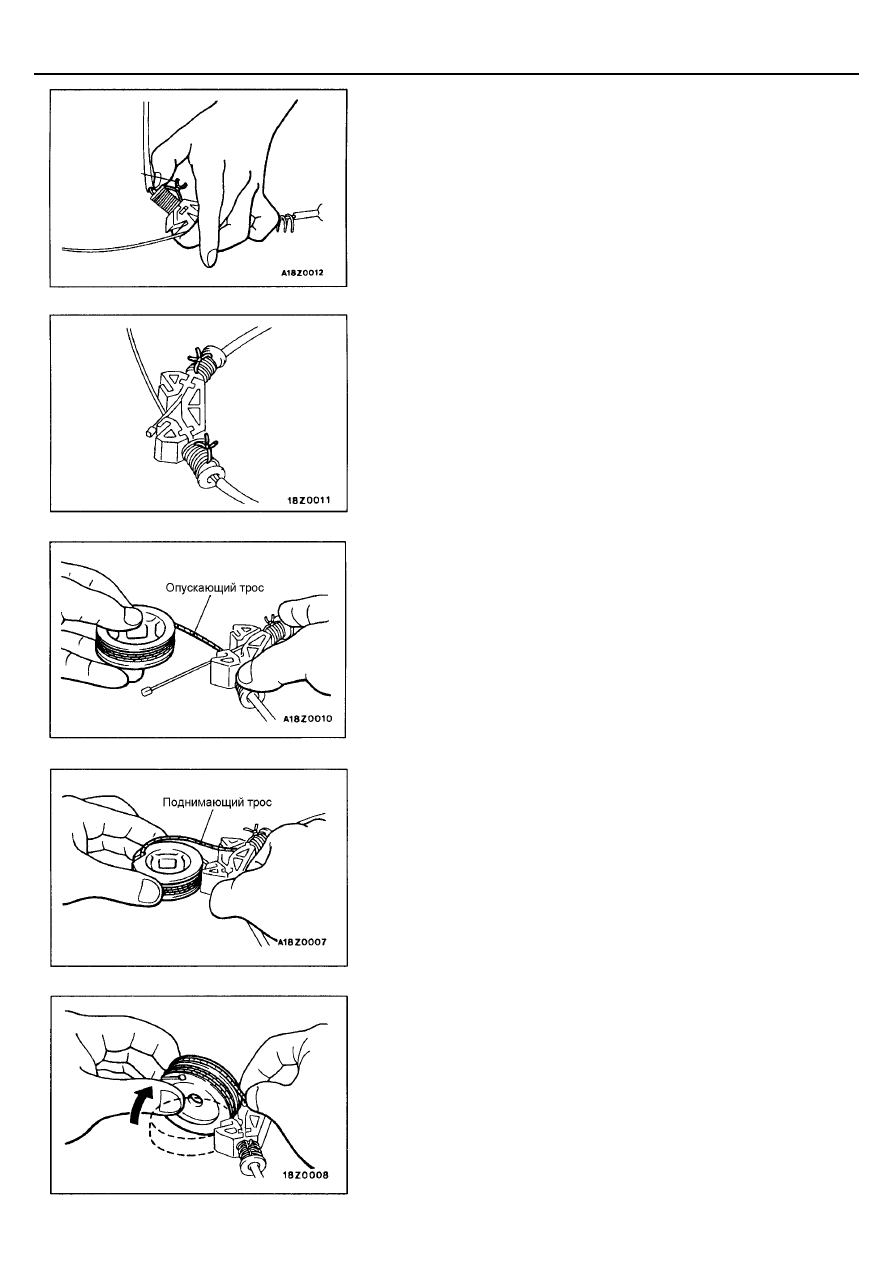

3.

Используйте проволоку (примерно 0,5 мм в диаметре) чтобы сжать
пружины.
ПРИМЕЧАНИЕ:
Концы калиброванной проволоки необходимо вставить в пазы на-
правляющей.

4.

Вставьте конец опускающего троса в отверстие троса на дне бараба-
на, и затем надежно намотайте трос вокруг барабана, начиная со дна
барабана, чтобы весь трос был натянут.

5.

Установите поднимающий трос в барабан следующим образом:
(1) Вставьте конец поднимающего троса в отверстия для троса в

верхней части барабана.

(2) Поднимите переднюю часть барабана до вертикального положе-

ния, и затем поместите поднимающий трос в паз барабана.

Тонкая
калибровочная
проволока

КУЗОВ

 - Двери

42-40

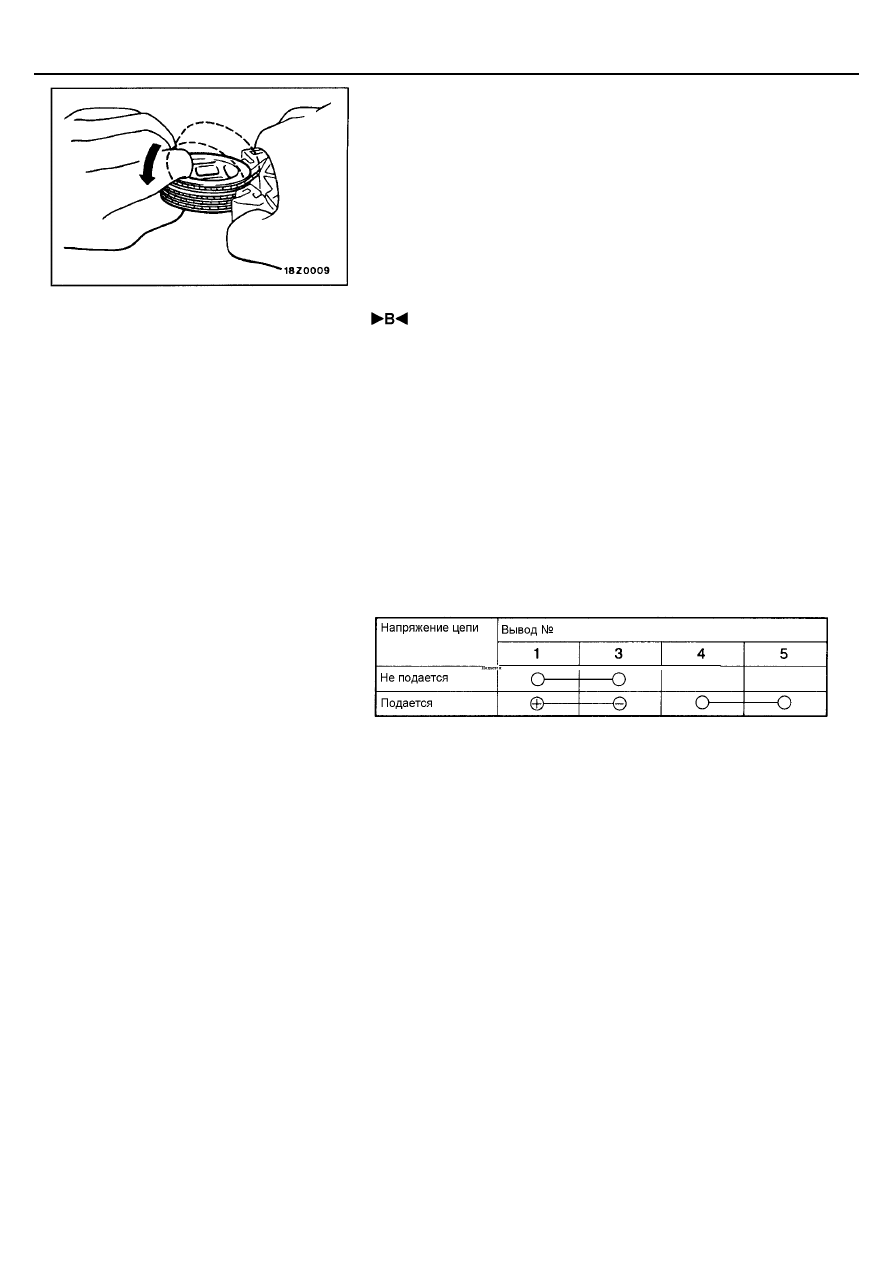

(3) Верните барабан в исходное положение удерживая трос чтобы

его концы не выпали.

6.

После установки электродвигателя стеклоподъемника в сборе на
стеклоподъемник в сборе, срежьте и снимите сжимающую пружины
проволоку.

 УСТАНОВКА СТЕКЛА ДВЕРИ

1.

Предварительно прикрепите стекло двери к стеклоподъемнику в сбо-
ре.

2.

После поднятия стекла двери до упора, полностью закрепите стекло
двери на стеклоподъемнике в сборе.

ПРИМЕЧАНИЕ:
После полного подъема стекла двери, установите концевой выключатель
двери в правильное положение.

ПРОВЕРКА

ПРОВЕРКА РЕЛЕ ЭЛЕКТРОПРИВОДА СТЕКЛОПОДЪЕМ-
НИКА
