РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Дисковый тормоз

35A-23

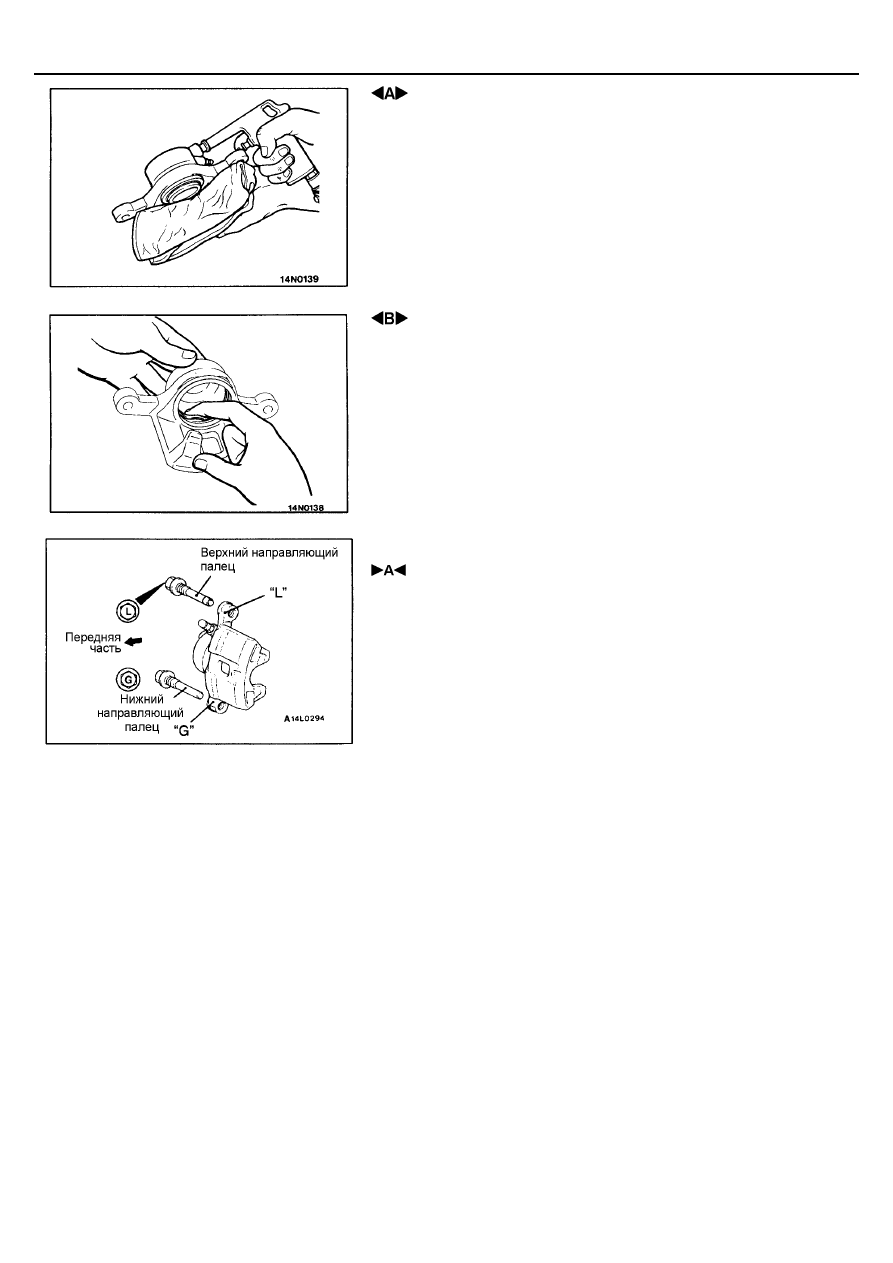

 СНЯТИЕ ЗАЩИТНОГО ЧЕХЛА И ПОРШНЯ

Накройте тряпкой корпус суппорта. Для снятия пыльника и поршня
направьте сжатый воздух в отверстие тормозного шланга.
Внимание
Нагнетайте сжатый воздух постепенно.

 СНЯТИЕ УПЛОТНИТЕЛЬНОГО КОЛЬЦА ПОРШНЯ

1. Снимите уплотнительное кольцо поршня ногтем пальца.

Внимание:
Для предотвращения повреждения внутренней поверхности
колесного тормозного цилиндра не применяйте плоскую
отвертку либо другой инструмент.

2.

Промойте поверхности поршня и цилиндра трихлорэтиленом, спиртом
или рекомендованной тормозной жидкостью.
Применяемая тормозная жидкость: DOT3 или DOT4

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА ВЕРХНЕГО И НИЖНЕГО

НАПРАВЛЯЮЩИХ ПАЛЬЦЕВ

Установите направляющие пальцы в соответствии с метками
(“G” или “L”) на пальцах и корпусе суппорта.

ПРОВЕРКА

•

Проверьте цилиндр на наличие износа, повреждения или коррозии.

•

Проверьте поверхность поршня на наличие износа, повреждения или
коррозии.

•

Проверьте корпус суппорта или втулку на наличие износа.

•

Проверьте отсутствие повреждений или замасливания на накладках
тормозных колодок, а также отсутствие повреждений на
металлических основах колодок.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Задние барабанные тормоза

35A-24

ЗАДНИЙ БАРАБАННЫЙ ТОРМОЗ

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•

Ослабление затяжки регулировочной гайки троса
стояночного тормоза

•

Слив тормозной жидкости

Заключительные операции
•

Прокачка воздуха из гидропривода тормозов
(См. стр. 35А-10).

•

Регулировка хода рычага стояночного тормоза
(См. ГЛАВУ 36 - Технические операции на автомобиле).

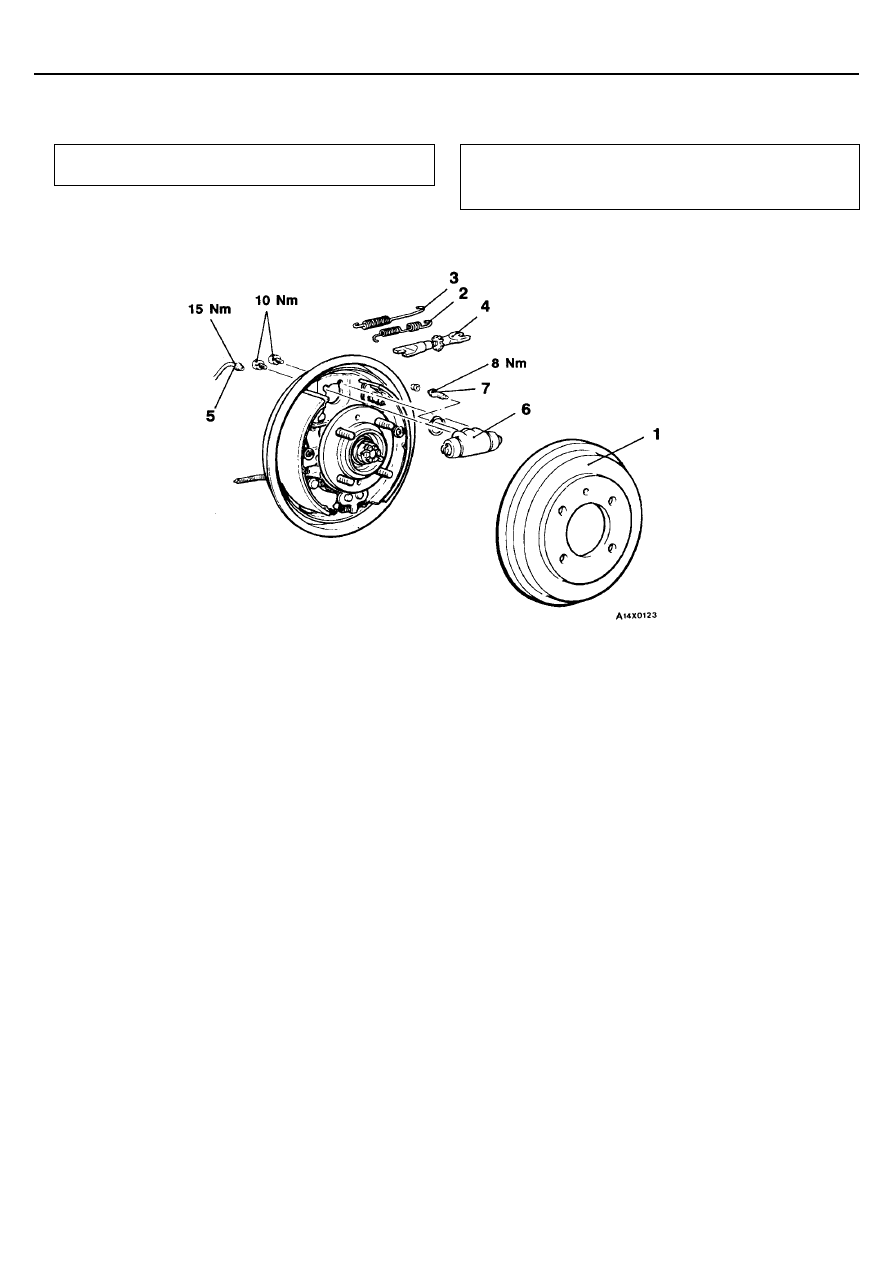

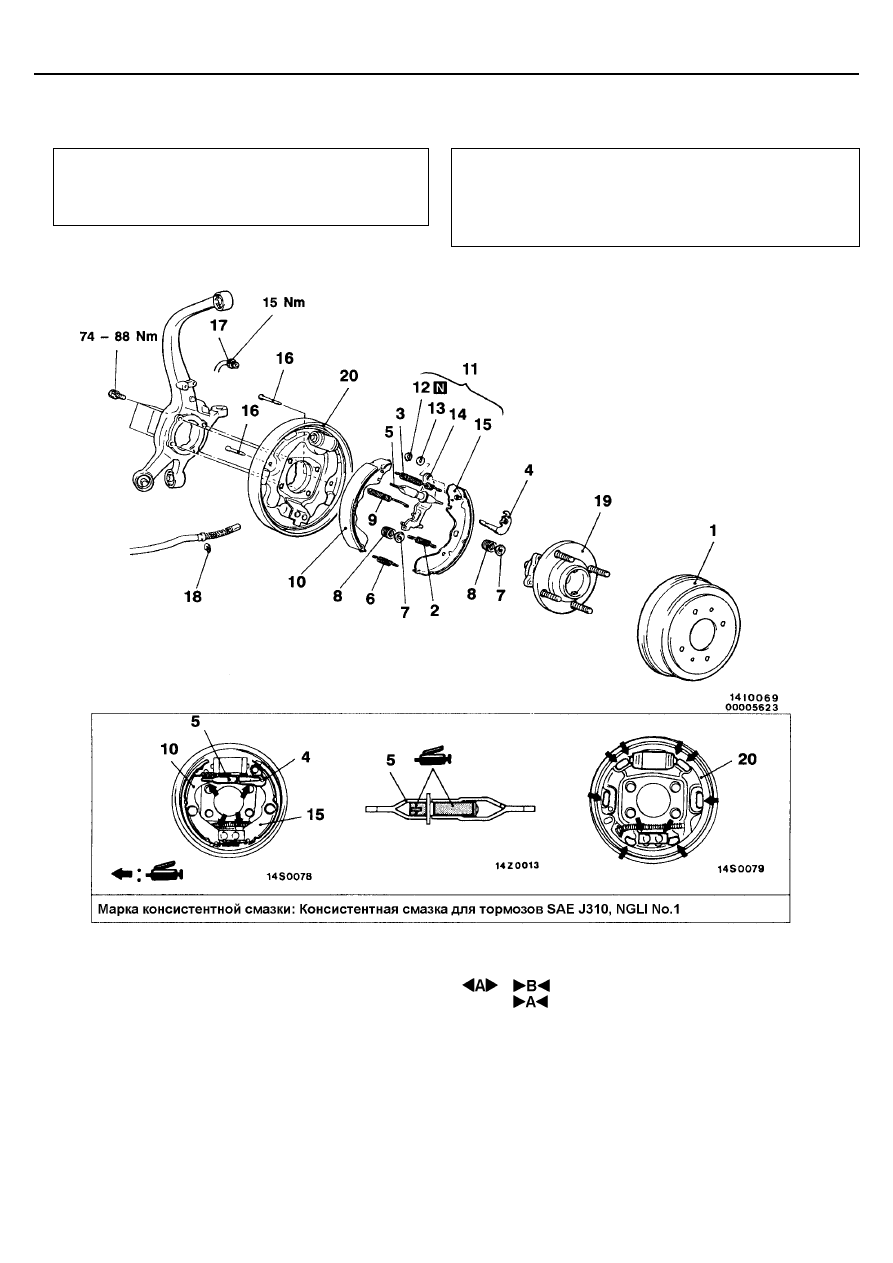

Последовательность снятия
1. Тормозной барабан
2. Возвратная пружина рычага автоматического

регулятора

3. Пружина автоматического регулятора
4. Рычаг автоматического регулятора
5. Автоматический регулятор в сборе
6. Нижняя возвратная пружина
7. Колпачок держателя
8. Пружина держателя
9. Верхняя возвратная пружина
10. Колодка с накладкой в сборе

11. Колодка и рычаг в сборе
12. Фиксатор
13. Шайба выпуклая
14. Рычаг стояночного тормоза
15. Колодка с накладкой в сборе
16. Держатель тормозной колодки
17. Соединение тормозной трубки
18. Стопорное кольцо
19. Ступица заднего колеса в сборе
20. Опорный щит заднего барабанного

тормоза

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Задние барабанные тормоза

35A-25

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

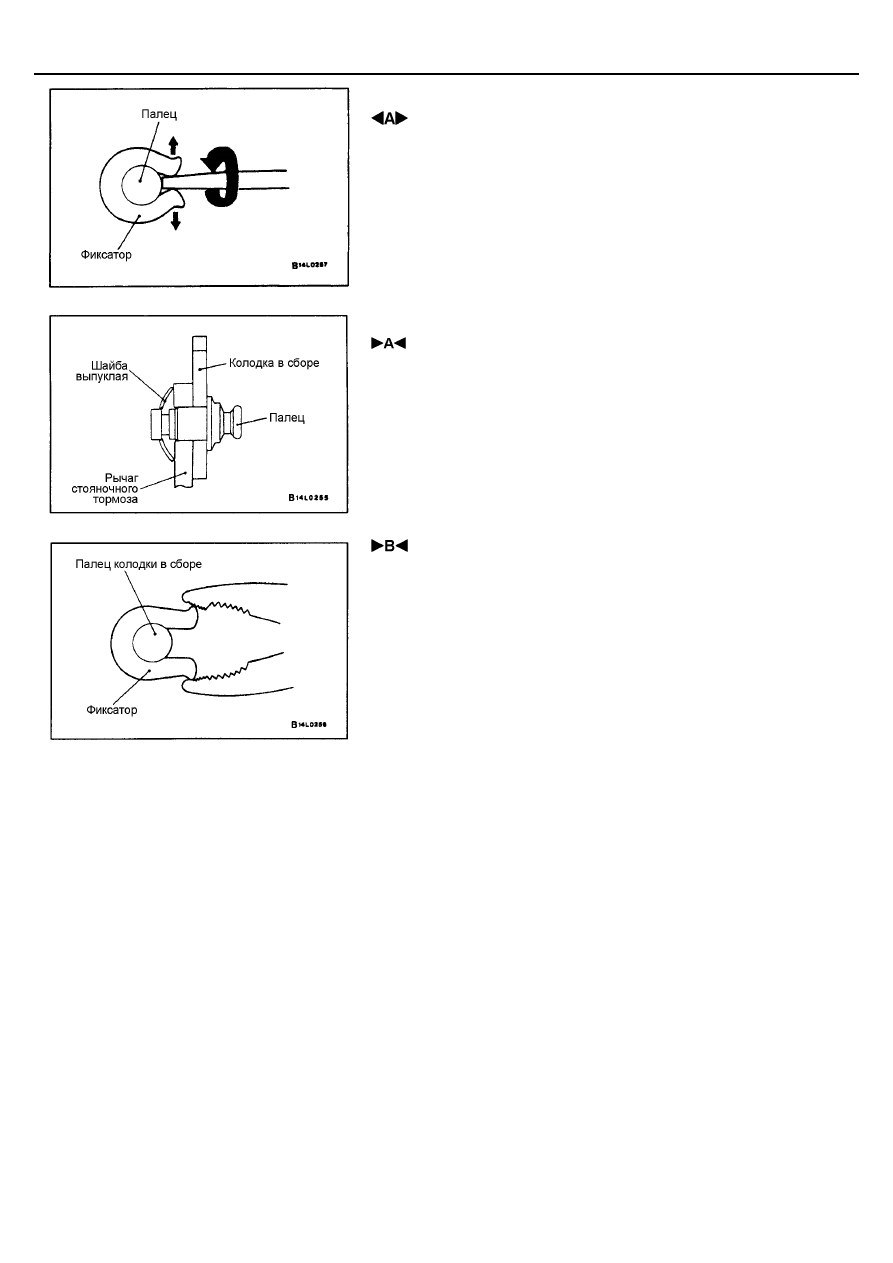

 СНЯТИЕ ФИКСАТОРА

При помощи полоской отвертки разожмите фиксатор и снимите его.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ВЫПУКЛОЙ ШАЙБЫ

Установите шайбу в направлении, показанном на рисунке.

 УСТАНОВКА ФИКСАТОРА

Используйте пассатижи или аналогичный инструмент для правильной установки
фиксатора.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Задние барабанные тормоза

35A-26

РАБОЧИЙ ТОРМОЗНОЙ ЦИЛИНДР
СНЯТИЕ И УСТАНОВКА

Предварительная операция
Слив тормозной жидкости

Заключительные операции
•

Заливка тормозной жидкости

•

Прокачка воздуха из гидропривода тормозов
(см. стр. 35А-10).

Последовательность снятия
1. Тормозной барабан
2. Пружина автоматического регулятора
3. Верхняя возвратная пружина
4. Автоматический регулятор в сборе

5. Соединение тормозной трубки
6. Рабочий тормозной цилиндр
7. Штуцер для прокачки
