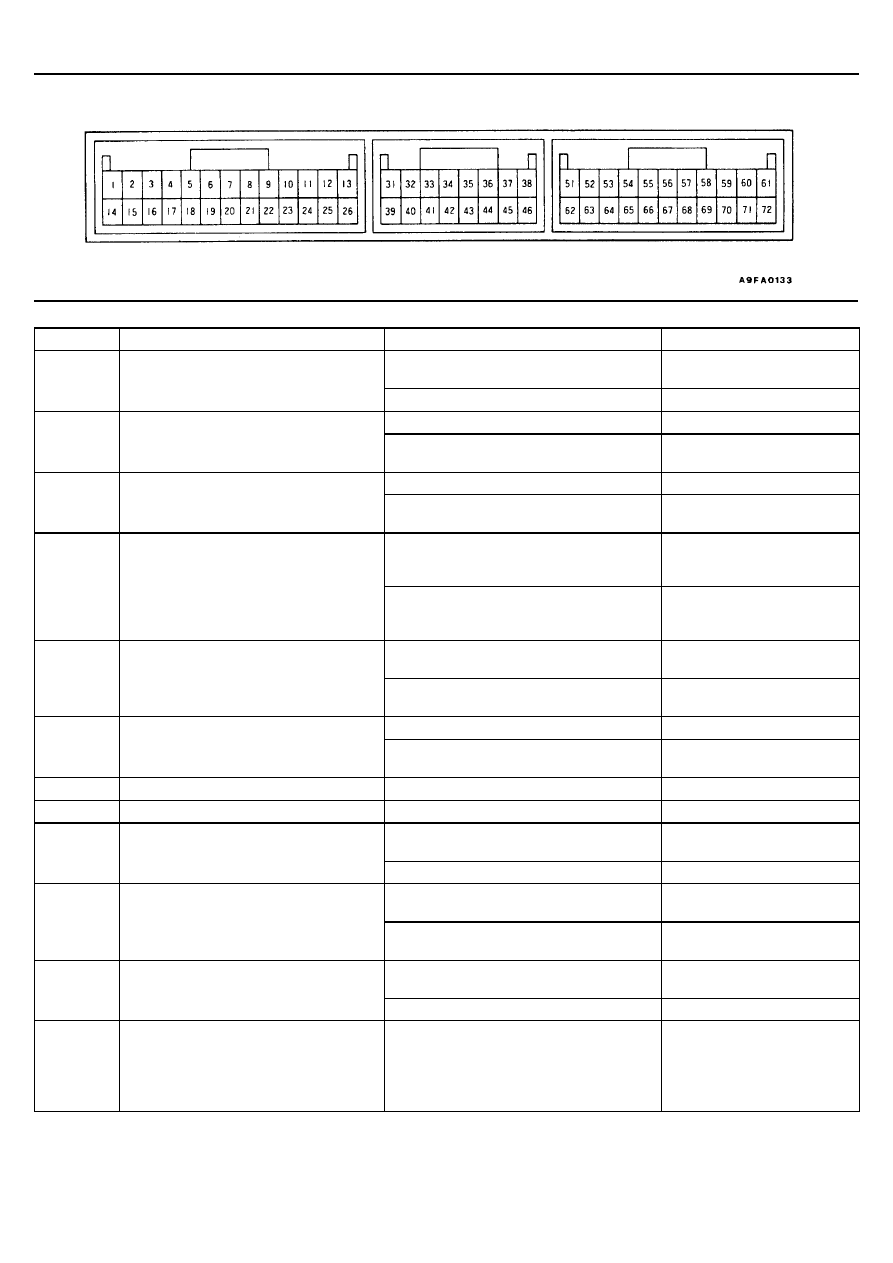

Mitsubishi Galant (1997 год). Руководство - часть 218
АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ -
Поиск неисправностей
23-41
№
Объект проверки
Условия проверки
Исправное состояние
Ровная дорога
Выключен
66
Сигнал электронного блока
управления круиз-контролем
Работает круиз-
контроль
Наклонная дорога
Включен
ПРИМЕЧАНИЕ
*: Блокировочная муфта гидротрансформатора при полностью закрытой дроссельной заслонке выключается (датчик полного
закрытия дроссельной заслонки: (ВКЛ.)).
СПРАВОЧНАЯ ТАБЛИЦА РЕЖИМА “ACTUATOR TEST” (ПРОВЕРКА
ИСПОЛНИТЕЛЬНЫХ УСТРОЙСТВ)
№
Объект проверки
Процедура проверки
Условия проверки
Исправное состояние
1
Электромагнитный клапан
управления тормозом
первой передачи и передачи
заднего хода
2
Электромагнитный клапан
управления муфтой
понижающих передач
3
Электромагнитный клапан
управления тормозом
второй передачи
4
Электромагнитный клапан
управления муфтой
повышающей передачи
6
Электромагнитный клапан
управления муфтой
блокировки
гидротрансформатора
С помощью прибора MUT-II
подайте напряжение,
равное 50% от
номинального значения, и
удерживайте его в течение
5 секунд.
Все другие
электромагнитные клапаны
должны быть выключены.
При включении
электромагнитного
клапана должен быть
слышен звук
срабатывания клапана.
12
Управляющее реле АКПП
Управляющее реле
выключено в течение 3х
секунд.
Замок зажигания: ON (ВКЛ.)
Положение рычага селектора
АКПП: «Р».
Двигатель: не заведен
Напряжение открытия
дроссельной заслонки
(акселератора): меньше 0 В
Датчик полного закрытия
дроссельной заслонки: ON
(ВКЛ.)
Таблица данных (DATA
LIST) №54:
(1) Во время
проверки: 0 мВ
(2) Норма:
Напряжение
аккумуляторной
батареи [мВ]
ОТМЕНА РЕЖИМА INVECS-II
№
Объект проверки
Процедура проверки
Примечание
14
Система управления INVECS-II
Отмените режим работы системы управления INVECS-II
и определите точки переключения передач в
нормальных условиях эксплуатации
Данная функция
используется во время
проверки №8.
