Mitsubishi Galant (1997 год). Руководство - часть 183



ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зарядки



16-2

СИСТЕМА ЗАРЯДКИ

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

В соответствии с изменениями конструкции выпускного коллектора двигателя автомобиля были введены нижеследующие
технические операции.

ГЕНЕРАТОР

СНЯТИЕ И УСТАНОВКА

Двигатель 6А1

Предварительная операция
Снятие электромагнитного клапана в сборе
(Смотрите Главу 15 – Ресивер впускного коллектора)







Заключительные операции
•

Установка электромагнитного клапана в сборе
(Смотрите Главу 15 – Ресивер впускного коллектора)

•

Регулировка натяжения  ремня привода генератора
(Смотрите Главу 11В – Технические операции на
автомобиле)









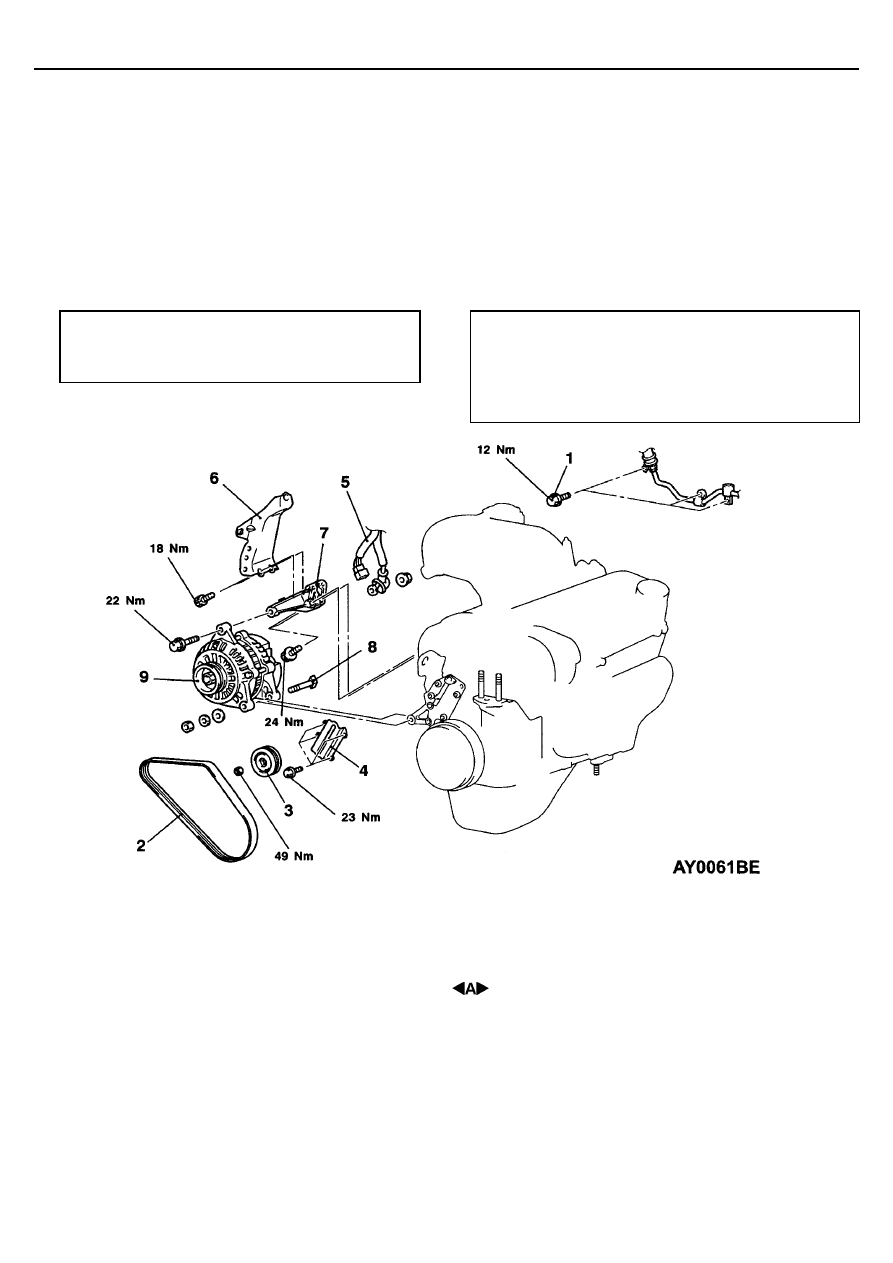

Последовательность снятия
1. Болт крепления нагнетательного шланга

и трубки в сборе

2. Ремень привода генератора
3. Шкив натяжителя
4. Планка шкива натяжителя

















5. Разъем жгута проводов генератора
6. Кронштейн ресивера впускного

коллектора

7. Кронштейн генератора
8. Болт крепления генератора
9. Генератор














ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зарядки / Система зажигания



16-3



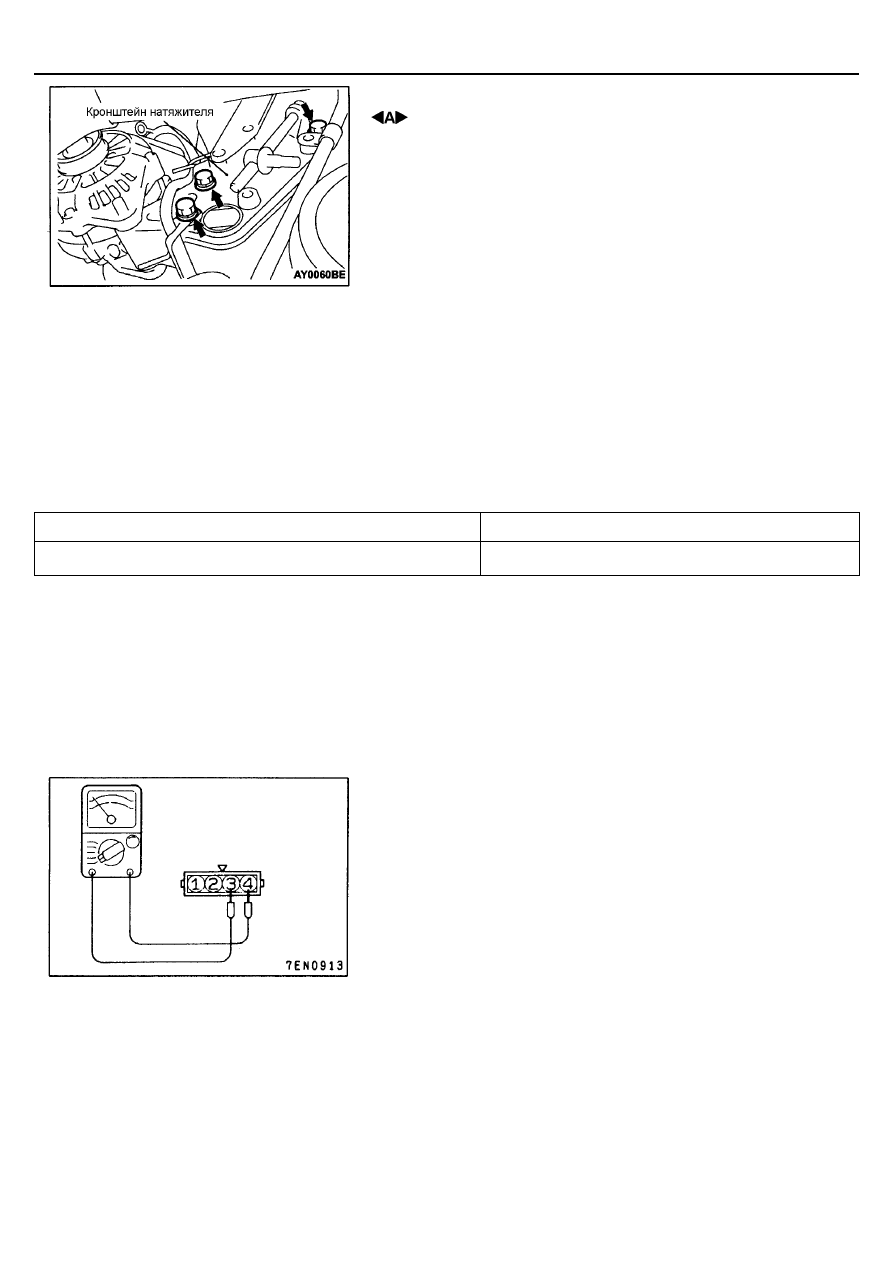

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ БОЛТОВ КРЕПЛЕНИЯ ГЕНЕРАТОРА

Не отворачивая три болта, указанные на рисунке стрелками, снимите
болты крепления генератора.


СИСТЕМА ЗАЖИГАНИЯ

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

В соответствии с установкой дополнительных датчиков неисправности системы зажигания на двигателях <4G63, 4G64 - GDI>
были введены нижеследующие технические операции. Остальные технические операции остались без изменений.

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕМОНТА И РЕГУЛИРОВКИ

ДАТЧИК НЕИСПРАВНОСТИ СИСТЕМЫ ЗАЖИГАНИЯ

Параметр

4G63, 4G64 - GDI

Сопротивление, Ом

0,1 или меньше





ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА ДАТЧИКА НЕИСПРАВНОСТИ
СИСТЕМЫ ЗАЖИГАНИЯ <4G63, 4G64 - GDI>

ПРИМЕЧАНИЕ:
Мы рекомендуем использовать мультиметр в режиме омметра.
Измерьте сопротивление между выводами 3 и 4 и проверьте его
соответствие номинальной величине.

Номинальная величина: 0,1 Ом или меньше



















ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания



16-4

ДАТЧИК НЕИСПРАВНОСТИ СИСТЕМЫ ЗАЖИГАНИЯ

СНЯТИЕ И УСТАНОВКА



Предварительная и заключительная операции
Снятие и установка крышки двигателя  <4G64 - GDI>










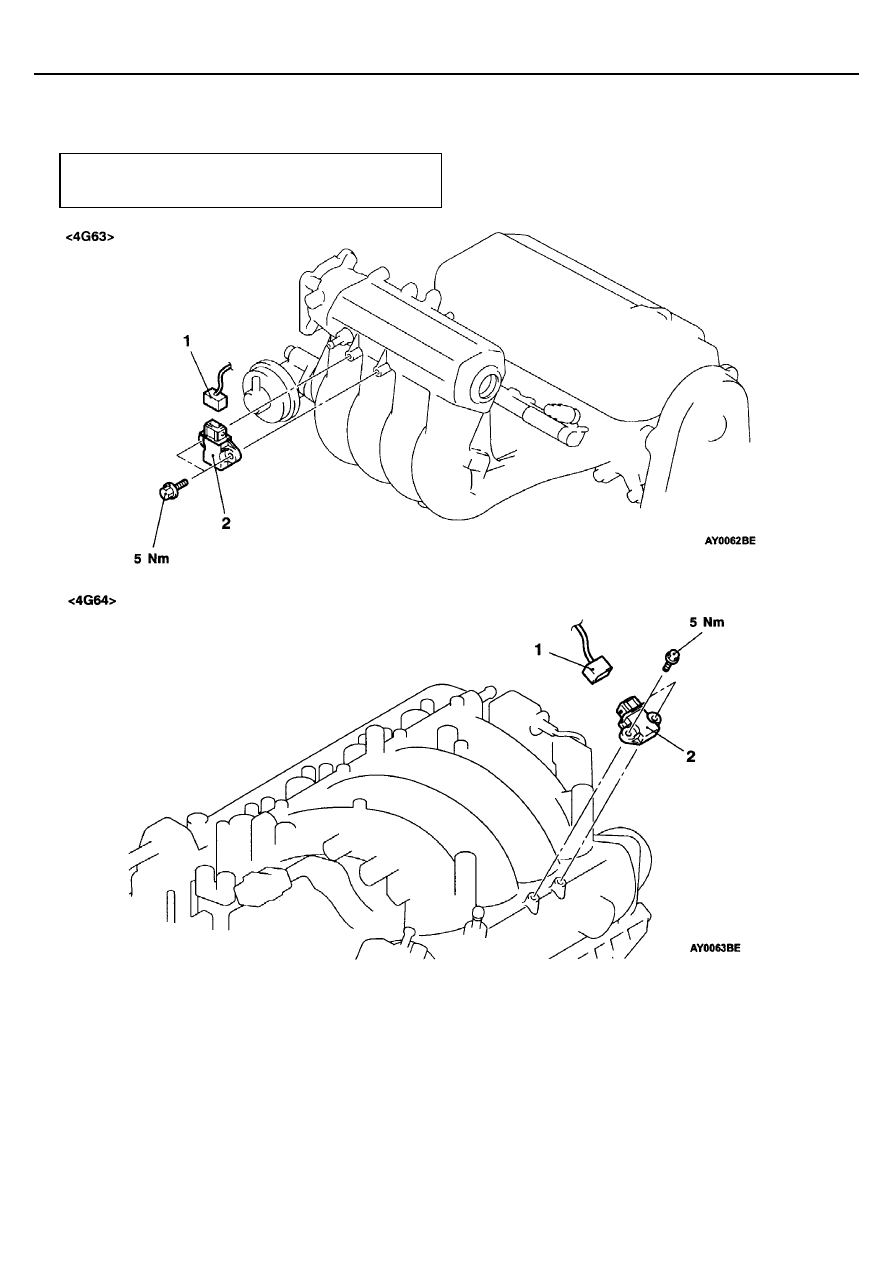

Последовательность снятия
1. Разъем датчика неисправности системы

зажигания

2. Датчик неисправности системы зажигания
