СИСТЕМА ВПУСКА И ВЫПУСКА -



Общая информация / Впускной коллектор <4G64>



15-2

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

В соответствии с изменениями конструкции узлов и систем автомобиля были введены нижеследующие технические операции.
Остальные технические операции остались без изменений.
•

Произошли изменения в конструкции электромагнитного клапана в сборе на автомобилях с двигателями 4G64.

•

Произошли изменения в конструкции выпускного коллектора, выпускной трубы и главного глушителя.

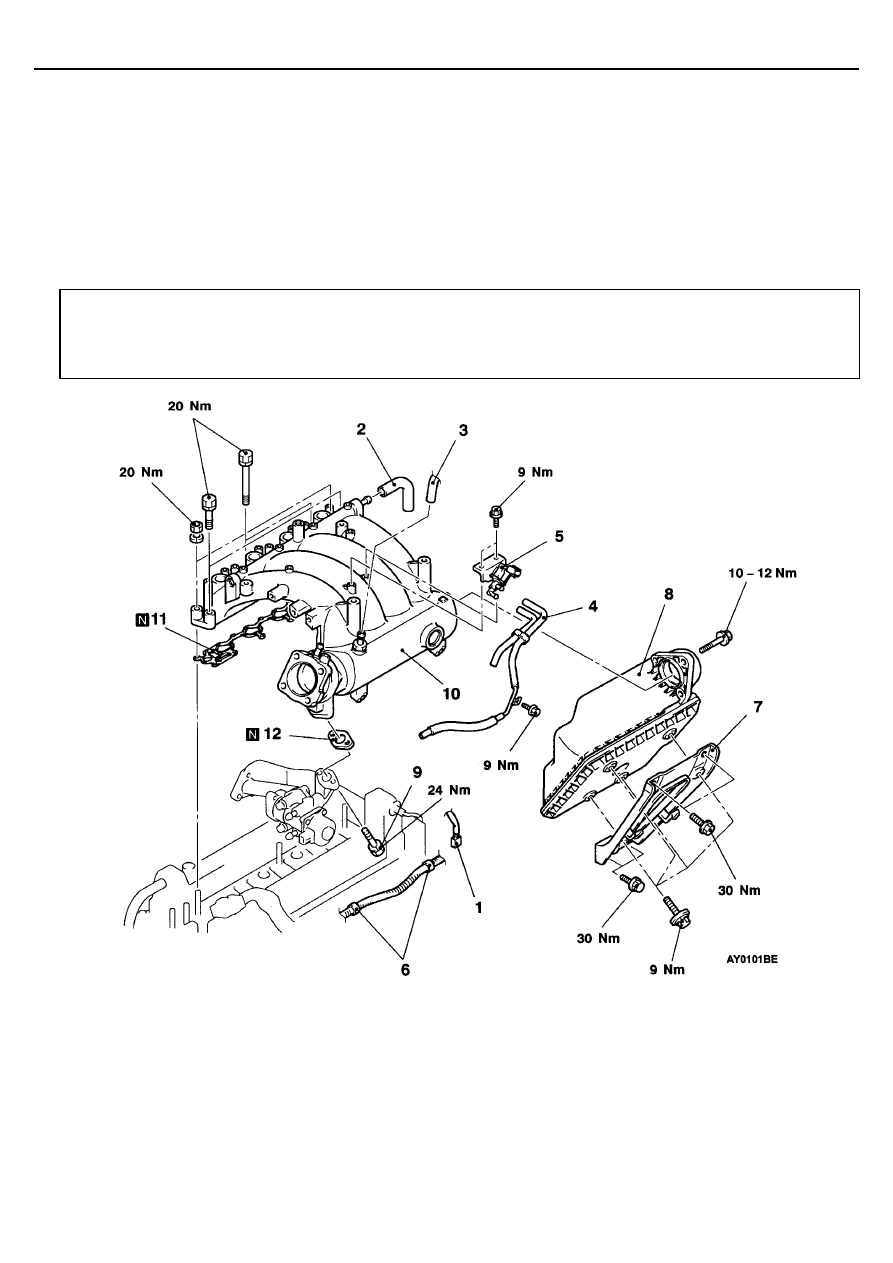

ВПУСКНОЙ КОЛЛЕКТОР<4G64>

СНЯТИЕ И УСТАНОВКА



Предварительные и заключительные операции
•

Слив и заливка охлаждающей жидкости двигателя

•

Снятие и установка крышки двигателя

•

Снятие и установка воздушного фильтра в сборе






•

Снятие и установка катушки зажигания

•

Снятие и установка корпуса дроссельной заслонки







Последовательность снятия
1. Зажим и разъем жгута проводов

двигателя

2. Шланг принудительной вентиляции

картера РСV

3. Соединение вакуумного шланга

усилителя тормозов

4. Вакуумные трубка и шланг в сборе
5. Электромагнитный клапан в сборе
6. Фиксатор жгута проводов генератора





7. Кронштейн впускного коллектора
8. Резонатор ресивера впускного коллектора
9. Впускной коллектор и опорный болт

клапана EGR

10. Впускной коллектор
11. Прокладка впускного коллектора
12. Прокладка











СИСТЕМА ВПУСКА И ВЫПУСКА -

Выпускной коллектор



15-3

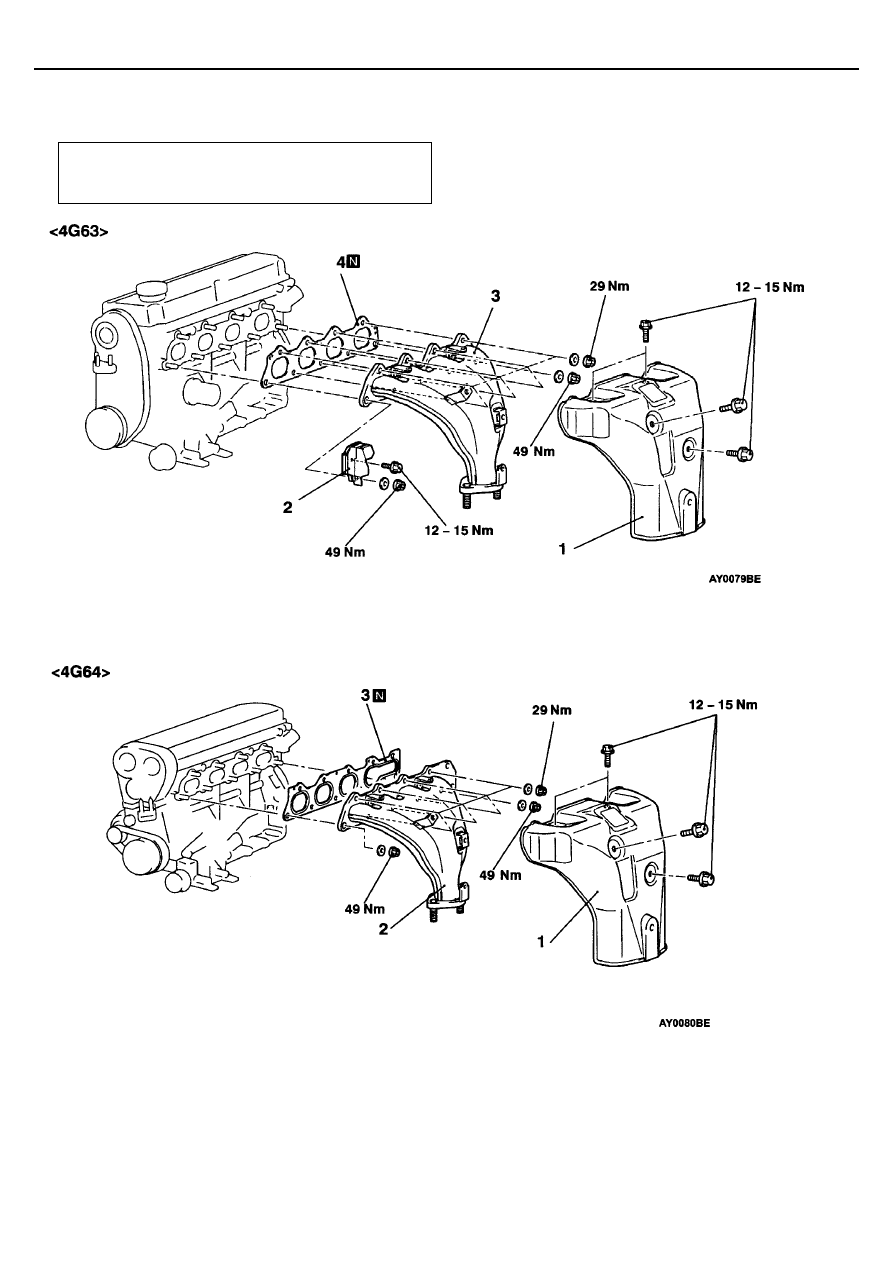

ВЫПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА



Предварительные и заключительные операции
Снятие и установка передней приемной трубы системы
выпуска (см. стр. 15-5)









Последовательность снятия
1. Защитный кожух выпускного коллектора
2. Теплозащитный кожух




3. Выпускной коллектор
4. Прокладка выпускного коллектора






Последовательность снятия
1. Защитный кожух выпускного коллектора
2. Выпускной коллектор
3. Прокладка выпускного коллектора

















СИСТЕМА ВПУСКА И ВЫПУСКА -

Выпускной коллектор



15-4














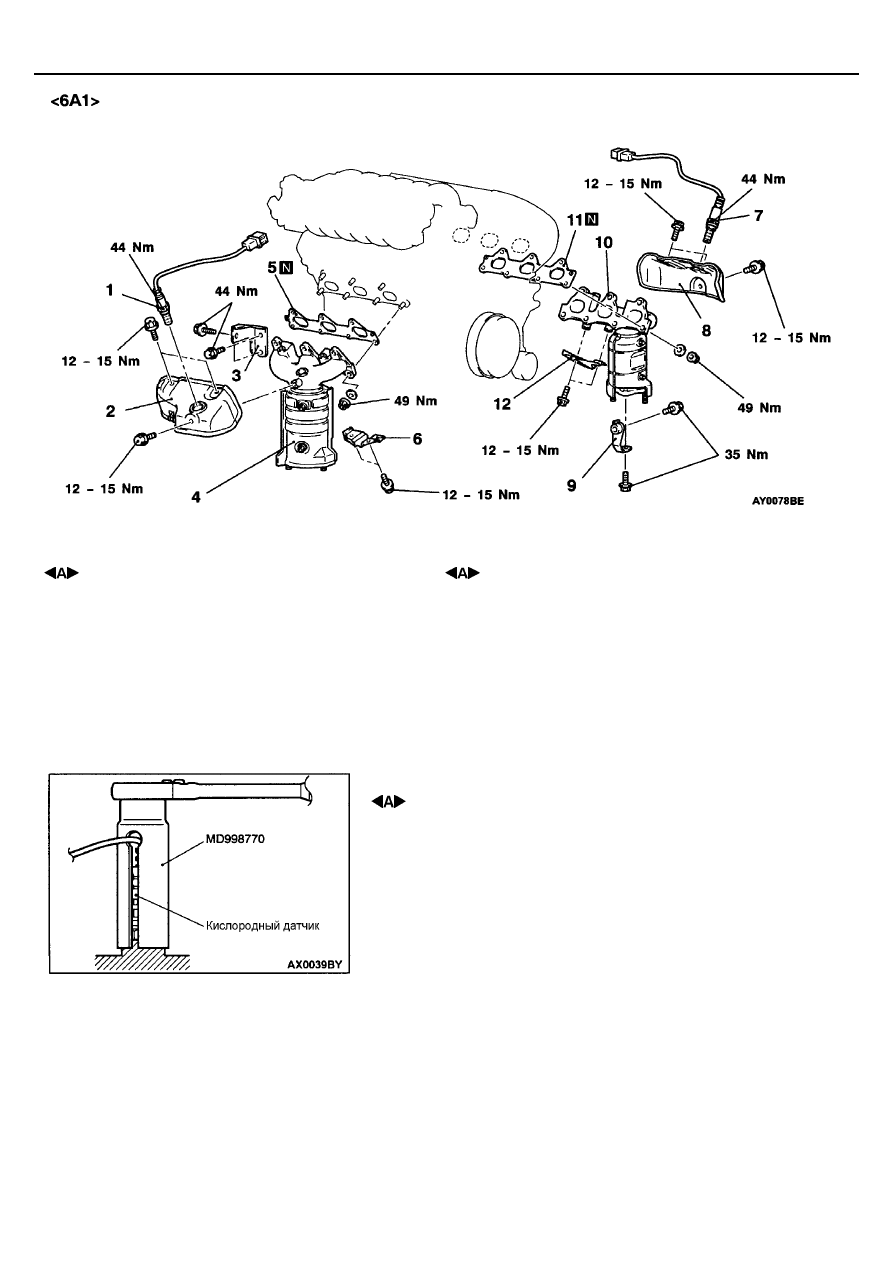

Последовательность снятия правого
выпускного коллектора
1. Кислородный датчик
2. Теплозащитный кожух
3. Кронштейн выпускного коллектора
4. Выпускной коллектор
5. Прокладка выпускного коллектора
6. Нижний теплозащитный кожух











Последовательность снятия левого
выпускного коллектора
7. Кислородный датчик
8. Теплозащитный кожух
9. Кронштейн выпускного коллектора
10. Выпускной коллектор
11. Прокладка выпускного коллектора
12. Нижний теплозащитный кожух




ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ КИСЛОРОДНОГО ДАТЧИКА

Отсоедините зажим и разъем кислородного датчика, и затем при помощи
специального инструмента снимите кислородный датчик.


















СИСТЕМА ВПУСКА И ВЫПУСКА -

Трубы системы выпуска и главный глушитель

15-5

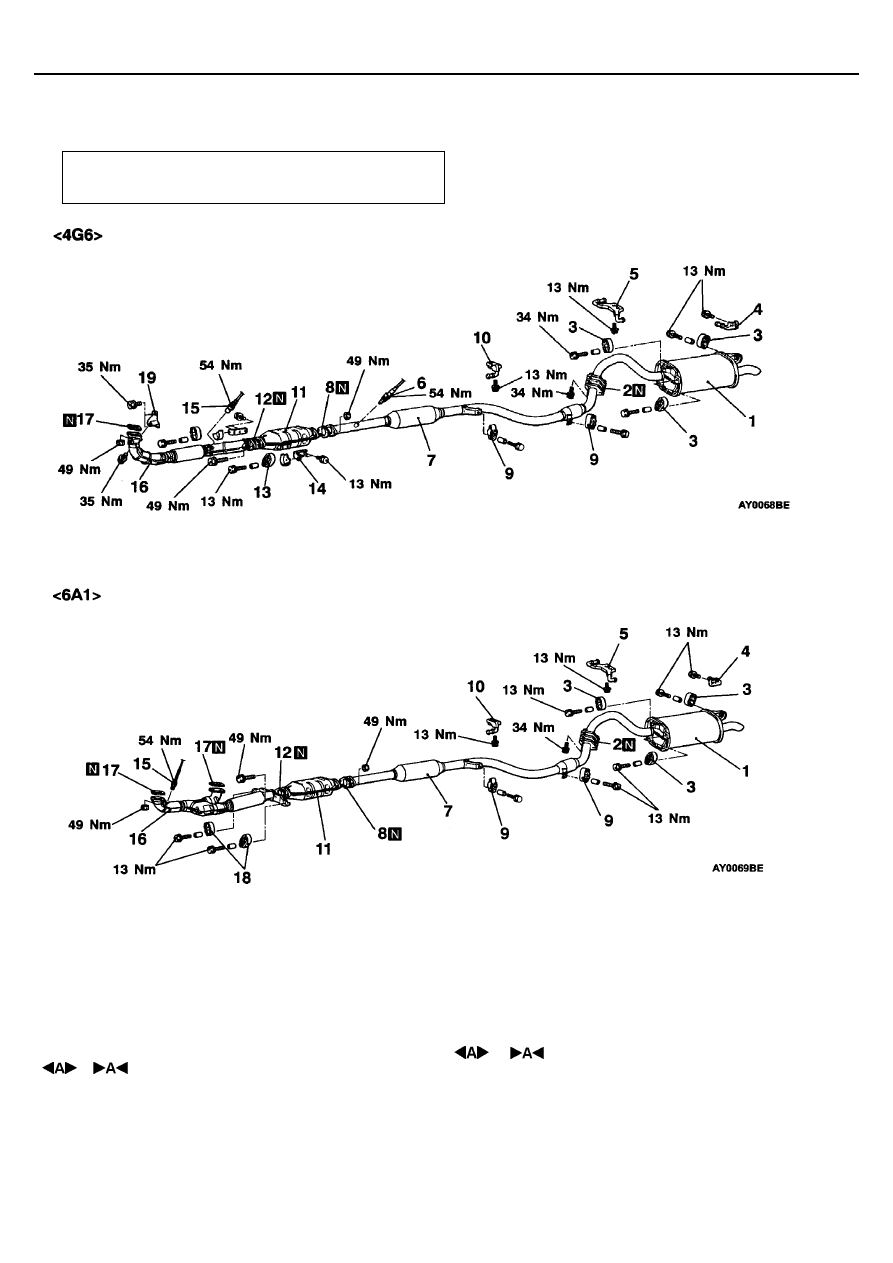

ТРУБЫ СИСТЕМЫ ВЫПУСКА И ГЛАВНЫЙ ГЛУШИТЕЛЬ

СНЯТИЕ И УСТАНОВКА



Предварительные и заключительные операции
Снятие и установка нижней крышки





































Последовательность снятия главного
глушителя
1. Главный глушитель в сборе
2. Прокладка
3. Подвесной кронштейн
4. Кронштейн
5. Задний кронштейн

Последовательность снятия
центральной выпускной трубы
6. Кислородный датчик
7. Центральная выпускная труба
8. Прокладка
9. Подвесной кронштейн
10. Центральный кронштейн
































Последовательность снятия
каталитического нейтрализатора
11. Каталитический нейтрализатор
12. Прокладка
13. Подвесной кронштейн
14. Кронштейн подвески

Последовательность снятия передней
приемной трубы системы выпуска
15. Кислородный датчик
16. Передняя приемная труба системы

выпуска

17. Прокладка
18. Подвесной кронштейн
19. Кронштейн приемной трубы системы

выпуска
