Mitsubishi Galant (1997 год). Руководство - часть 165

15-1

СИСТЕМА ВПУСКА И

ВЫПУСКА

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ............................... 2

Конструктивные изменения.................... 2

ВПУСКНОЙ КОЛЛЕКТОР.............................. 2

ВЫПУСКНОЙ КОЛЛЕКТОР .......................... 3

СИСТЕМА ВПУСКА И ВЫПУСКА -

Общая информация/

Впускной коллектор

15-2

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Для технического обслуживания серии двигателей 4G64 – GDI были добавлены следующие операции по ремонту и
регулировке. При этом остальные операции выполняются аналогично операциям для двигателей 4G63 –МРI.

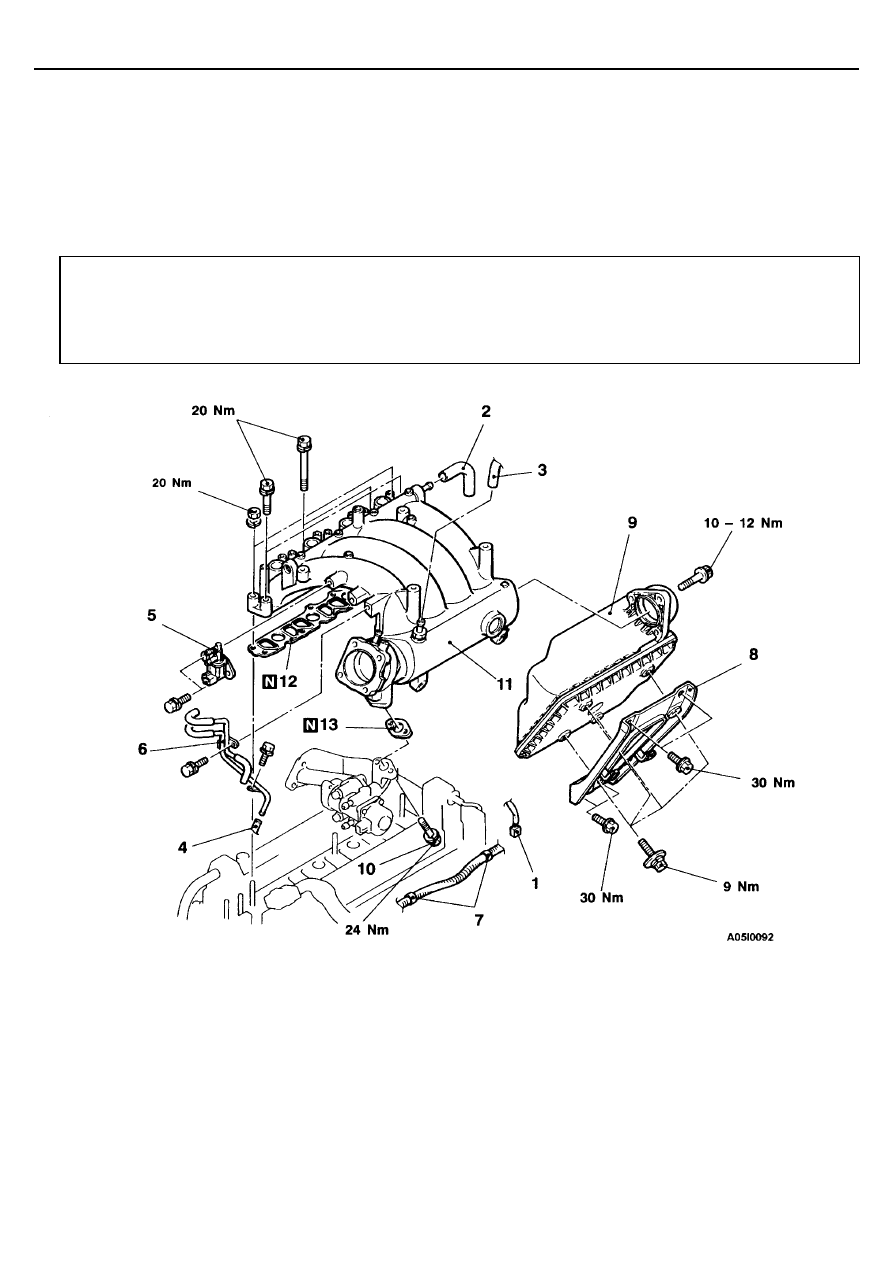

ВПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•

Слив и заливка охлаждающей жидкости

(см. Главу 14 - Технические операции на
автомобиле)

•

Снятие и установка крышки двигателя

•

Снятие и установка воздушного фильтра в сборе

•

Снятие и установка катушки зажигания

•

Снятие и установка корпуса дроссельной заслонки

(см. Главу 13 I)

Последовательность снятия
1. Разъем и скоба жгута проводов

двигателя

2. Шланг принудительной вентиляции

картера (PCV )

3. Соединение вакуумного шланга

вакуумного усилителя тормозов

4. Соединение вакуумного шланга
5. Электромагнитный клапан продувки

адсорбера

6. Вакуумные шланги трубка в сборе
7. Скоба жгута проводов генератора

8. Кронштейн впускного коллектора
9. Резонатор ресивера впускного коллектора
10. Соединительный болт опоры впускного

коллектора и электромагнитного клапана
рециркуляции ОГ (EGR )

11. Впускной коллектор
12. Прокладка впускного коллектора
13. Прокладка

СИСТЕМА ВПУСКА И ВЫПУСКА -

Выпускной коллектор

15-3

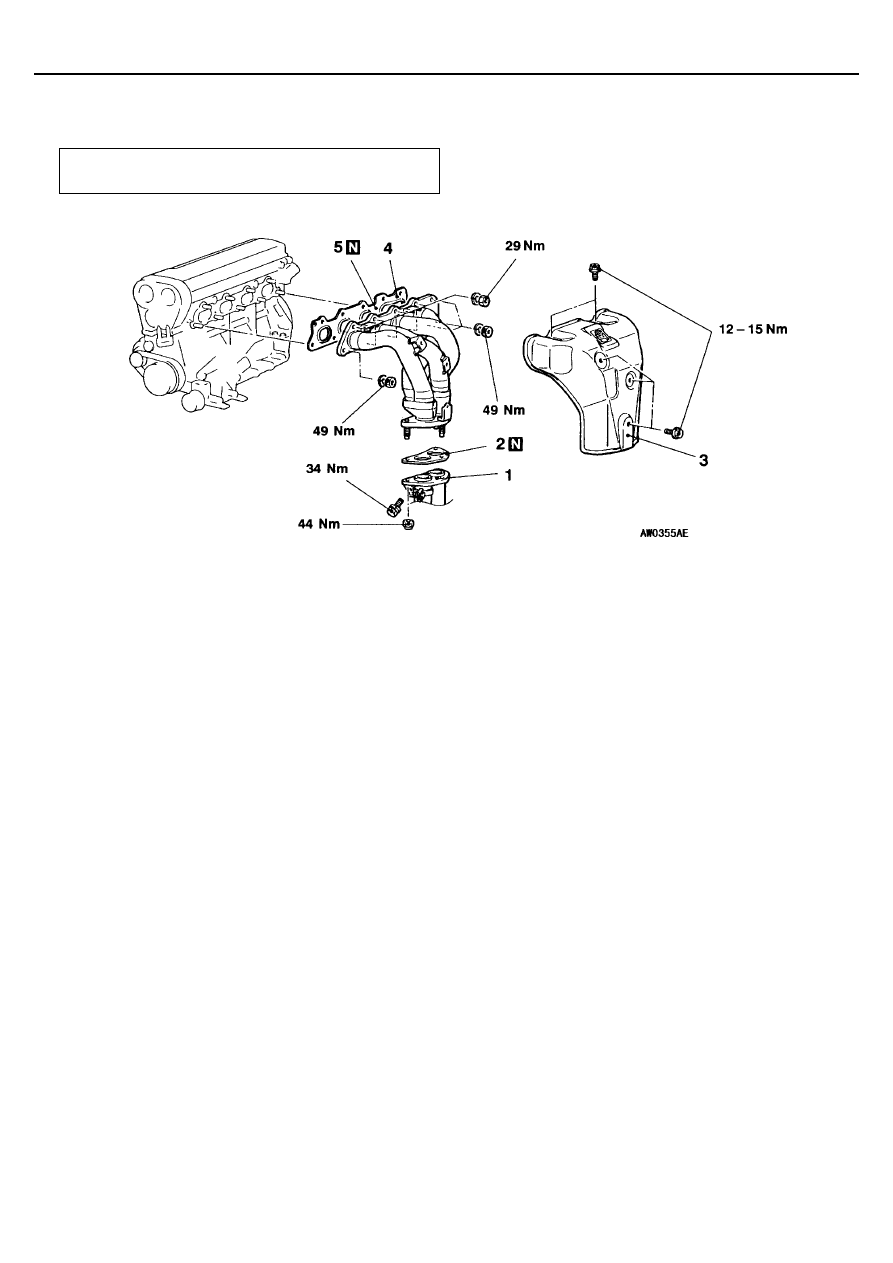

ВЫПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
Снятие и установка нижней крышки двигателя

Последовательность снятия
1. Соединение приемной трубы системы

выпуска

2. Прокладка фланца приемной трубы

системы выпуска

3. Экран теплозащитный

4. Выпускной коллектор
5. Прокладка выпускного коллектора
