СИСТЕМА ВПУСКА И ВЫПУСКА

 - Промежуточный охладитель воздуха

15-5

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ УСТАНОВКЕ

 УСТАНОВКА ВОЗДУШНЫХ ШЛАНГОВ А, В, С и Е

При установке каждого шланга совместите установочную метку (белая
краска) на шланге с выступом на каждой трубе.

УСТАНОВКА ВОЗДУШНОГО ШЛАНГА F

Установите шланг меткой (белая краска) наверх.

СИСТЕМА ВПУСКА И ВЫПУСКА

 - Ресивер впускного коллектора

15-6

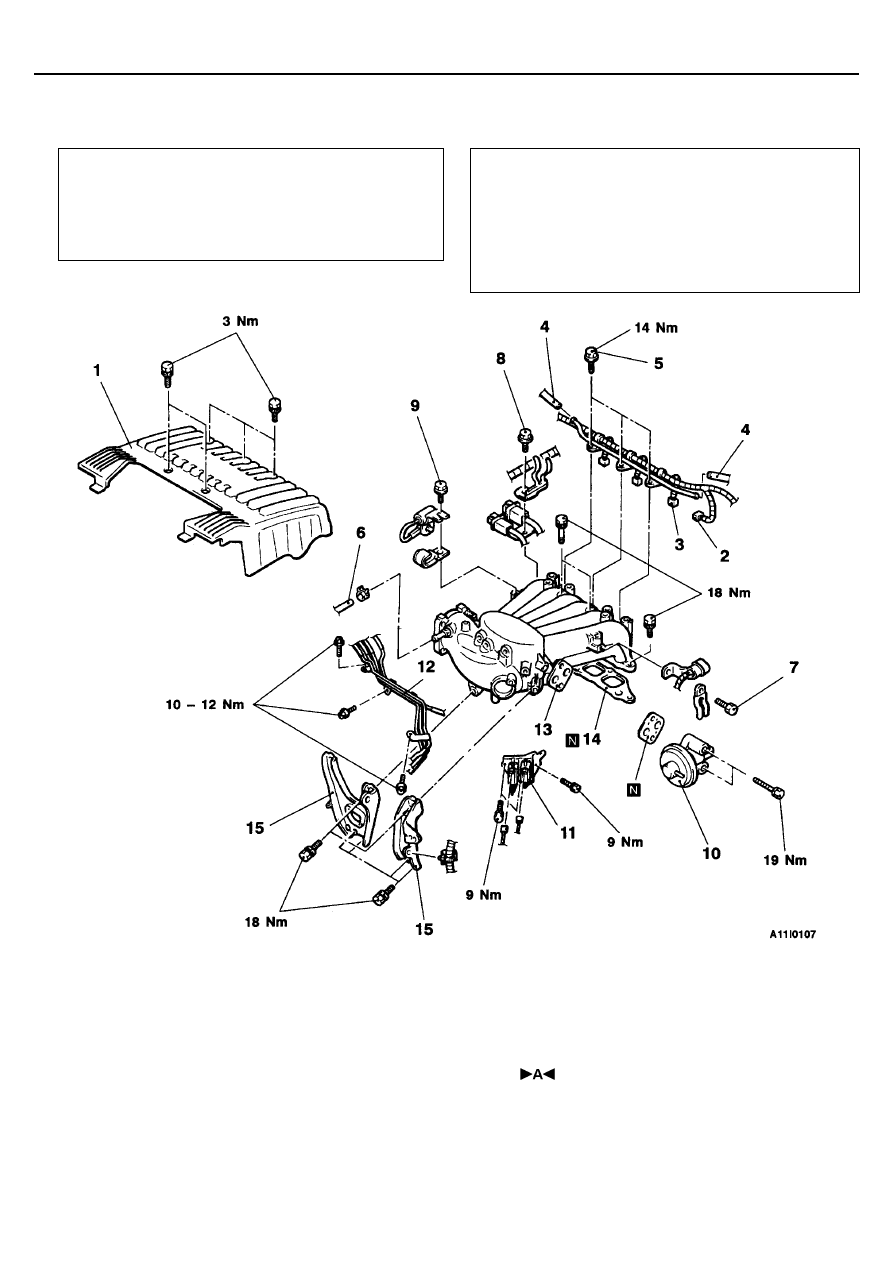

РЕСИВЕР ВПУСКНОГО КОЛЛЕКТОРА

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•

Слив охлаждающей жидкости двигателя

(См. Главу 14)

•

Снятие воздушного фильтра

•

Снятие корпуса дроссельной заслонки

(См. Главу 13А)

Заключительные операции
•

Заливка охлаждающей жидкости двигателя (См.

Главу 14)

•

Установка воздушного фильтра

•

Установка корпуса дроссельной заслонки

(См. Главу 13А)

•

Регулировка троса привода педали акселератора

(См. Главу 17)

Последовательность снятия
1. Крышка двигателя
2. Разъем датчика положения коленчатого вала
3. Разъем форсунки
4. Соединение вакуумного шланга
5. Болт крепления воздушной трубки в сборе
6. Соединение вакуумного шланга усилителя

тормозов

7. Болт крепления кронштейна разъема

8. Болт крепления кронштейна разъема
9. Болт крепления шумопоглотителя
10. Клапан рециркуляции ОГ (ЕGR)
11. Электромагнитный клапан в сборе
12. Вакуумная трубка в сборе
13. Ресивер впускного коллектора
14. Прокладка ресивера впускного

коллектора

15. Кронштейн ресивера впускного

коллектора

СИСТЕМА ВПУСКА И ВЫПУСКА

 - Ресивер впускного коллектора

15-7

ОСНОВНАЯ ОПЕРАЦИЯ ПРИ УСТАНОВКЕ

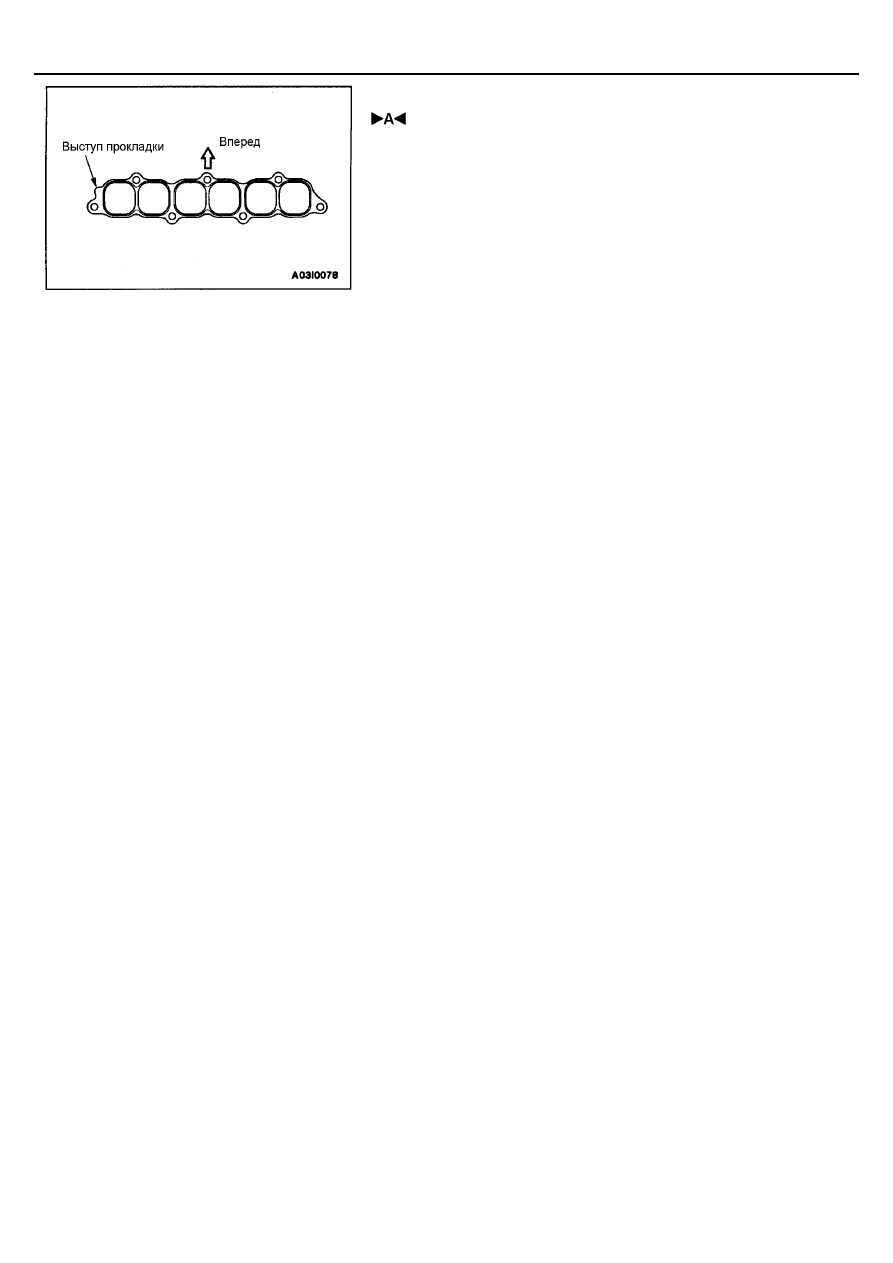

 УСТАНОВКА ПРОКЛАДКИ РЕСИВЕРА ВПУСКНОГО

КОЛЛЕКТОРА

Установите прокладку ресивера впускного коллектора таким образом,
чтобы выступ прокладки находился в положении, показанном на рисунке.

СИСТЕМА ВПУСКА И ВЫПУСКА

 - Впускной коллектор

15-8

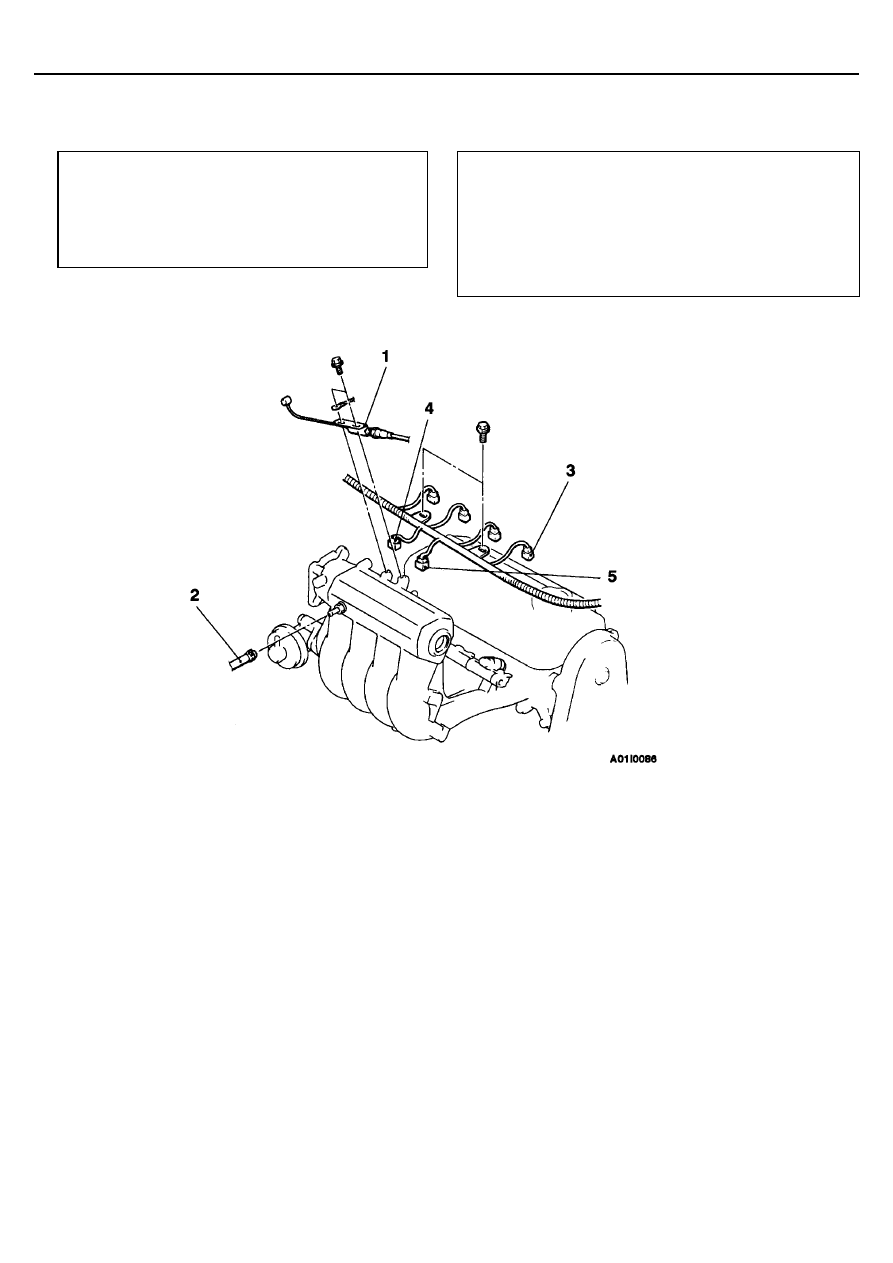

ВПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•

Слив охлаждающей жидкости двигателя

(См. Главу 14)

•

Снятие воздушного фильтра

•

Снятие корпуса дроссельной заслонки

(См. Главу 13А)

Заключительные операции
•

Заливка охлаждающей жидкости двигателя

(См. Главу 14)

•

Установка воздушного фильтра

•

Установка корпуса дроссельной заслонки

(См. Главу 13А)

•

Регулировка троса привода педали акселератора

(См. Главу 17)

Последовательность снятия
1. Трос привода педали акселератора
2. Соединение вакуумного шланга усилителя

тормозов

3. Разъем форсунки
4. Разъем электромагнитного клапана

рециркуляции ОГ (ЕGR)

5. Разъем электромагнитного клапана

продувки адсорбера
