TCL -

Технические операции на автомобиле

13H-23

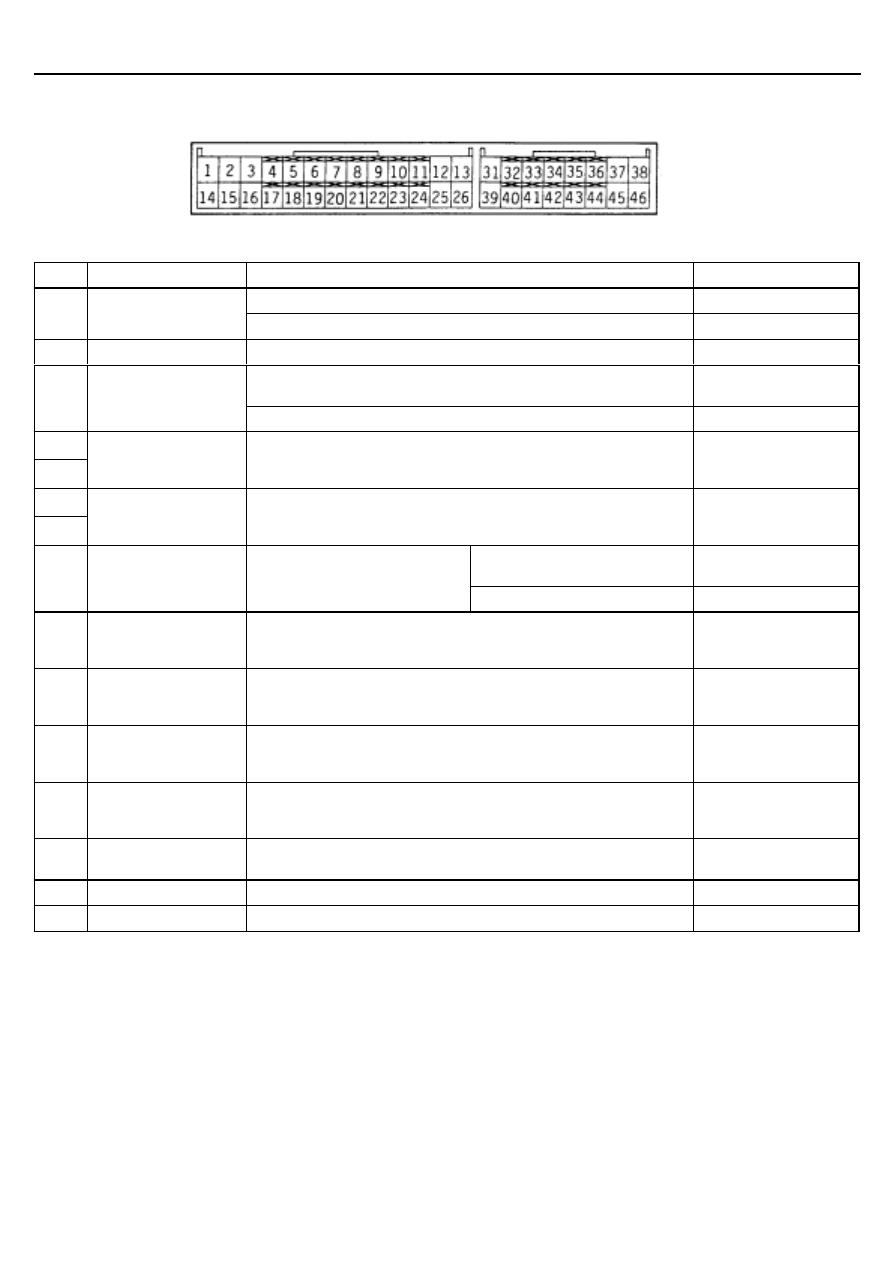

ПРОВЕРКА НА ВЫВОДАХ РАЗЪЕМА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ
TCL

№

Проверяемая позиция

Условия проверки

Нормальное состояние

Прибор MUT – II не подсоединен

Приблиз. 5 В

1

Диагностика

Прибор MUT – II подсоединен

0 В

13

«Масса»

Ключ зажигания в положении ON (ВКЛ.)

0 В

Прибор MUT – II подсоединен

Обычная связь с
MUT – II

14

Вход данных
диагностики

Прибор MUT – II не подсоединен

1 В или меньше

15

16

Связь c электронным
блоком управления
АКПП

Двигатель работает на холостом ходу

Отличное от 0 В

17

18

Связь c электронным
блоком управления
двигателем

Двигатель работает на холостом ходу

Отличное от 0 В

Педаль акселератора
полностью нажата

4, 5 – 5,5 В

19

Выход датчика APS

Ключ зажигания в положении
ON (ВКЛ.)

Педаль акселератора отпущена

0, 4 - 1,0 В

20

Вход датчика
скорости заднего
левого колеса

Двигатель работает на холостом ходу

Автомобиль медленно движется вперед

Колеблется между
0 В и 5 В

21

Вход датчика
скорости переднего
правого колеса

Двигатель работает на холостом ходу

Автомобиль медленно движется вперед

Колеблется между
0 В и 5 В

22

Вход датчика
скорости переднего
левого колеса

Двигатель работает на холостом ходу

Автомобиль медленно движется вперед

Колеблется между
0 В и 5 В

23

Вход датчика
скорости заднего
правого колеса

Двигатель работает на холостом ходу

Автомобиль медленно движется вперед

Колеблется между
 0 В и 5 В

25

Питание электронного
блока управления

Ключ зажигания в положении ON (ВКЛ.)

Напряжение системы

26

«Масса»

Ключ зажигания в положении ON (ВКЛ.)

0 В

31

«Масса»

Ключ зажигания в положении ON (ВКЛ.)

0 В

TCL -

Технические операции на автомобиле

13H-24

№

Проверяемая позиция

Условия проверки

Нормальное состояние

Двигатель на холостом ходу

Рулевое колесо в положении прямолинейного движения

0, 5 В или меньше

32

Вход датчика
положения рулевого
колеса (ST – N)

Двигатель на холостом ходу

Рулевое колесо повернуто на 90°. от положения прямолинейного

движения

2,5 – 3,5 В

Ключ зажигания в положении ON (ВКЛ.)

Выключатель системы TCL: Нажат (сторона ON).

0 – 2 В

34

Выключатель системы
TCL ON (ВКЛ.)

Ключ зажигания в положении ON (ВКЛ.)

Выключатель системы TCL: Отпущен

Напряжение системы

35

Замок зажигания IG2

Ключ зажигания в положении ON (ВКЛ.)

Напряжение системы

39

Резервная цепь
питания электронного
блока управления

Ключ зажигания в положении OFF (ВЫКЛ.)

Напряжение системы

40

Вход датчика
положения рулевого
колеса (ST – 1)

Ключ зажигания в положении ON (ВКЛ.)

Рулевое колесо медленно поворачивается

Колеблется между
0 В и 3 В

41

Вход датчика
положения рулевого
колеса (ST – 2)

Ключ зажигания в положении ON (ВКЛ.)

Рулевое колесо медленно поворачивается

Колеблется между
0 В и 3 В

Ключ зажигания в положении ON (ВКЛ.)

Выключатель системы TCL: Нажат в положении OFF (ВЫКЛ.)

0 – 2 В

42

Выключатель системы
TCL OFF (ВЫКЛ.)

Ключ зажигания в положении ON (ВКЛ.) Выключатель системы
TCL: Отпущен

Напряжение системы

Ключ зажигания в положении ON (ВКЛ.)

Тормозная педаль нажата

Напряжение системы

43

Вход выключателя
стоп - сигналов

Ключ зажигания в положении ON (ВКЛ.)

Тормозная педаль отпущена

0 – 2 В

Когда есть неисправность

0 – 2 В

44

Сигнал неисправности
системы  ABS

Когда система ABS исправна

Напряжение системы

Ключ зажигания в положении ON (ВКЛ.)

Контрольная лампа не горит

Напряжение системы

45

Контрольная лампа
TCL-OFF

Ключ зажигания в положении ON (ВКЛ.)

Контрольная лампа горит

0 – 2 В

Ключ зажигания в положении ON (ВКЛ.)

Контрольная лампа горит

0 – 2 В

46

Контрольная лампа
TCL

Ключ зажигания в положении ON (ВКЛ.)

Контрольная лампа не горит

Напряжение системы

TCL -

Технические операции на автомобиле

13H-25

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

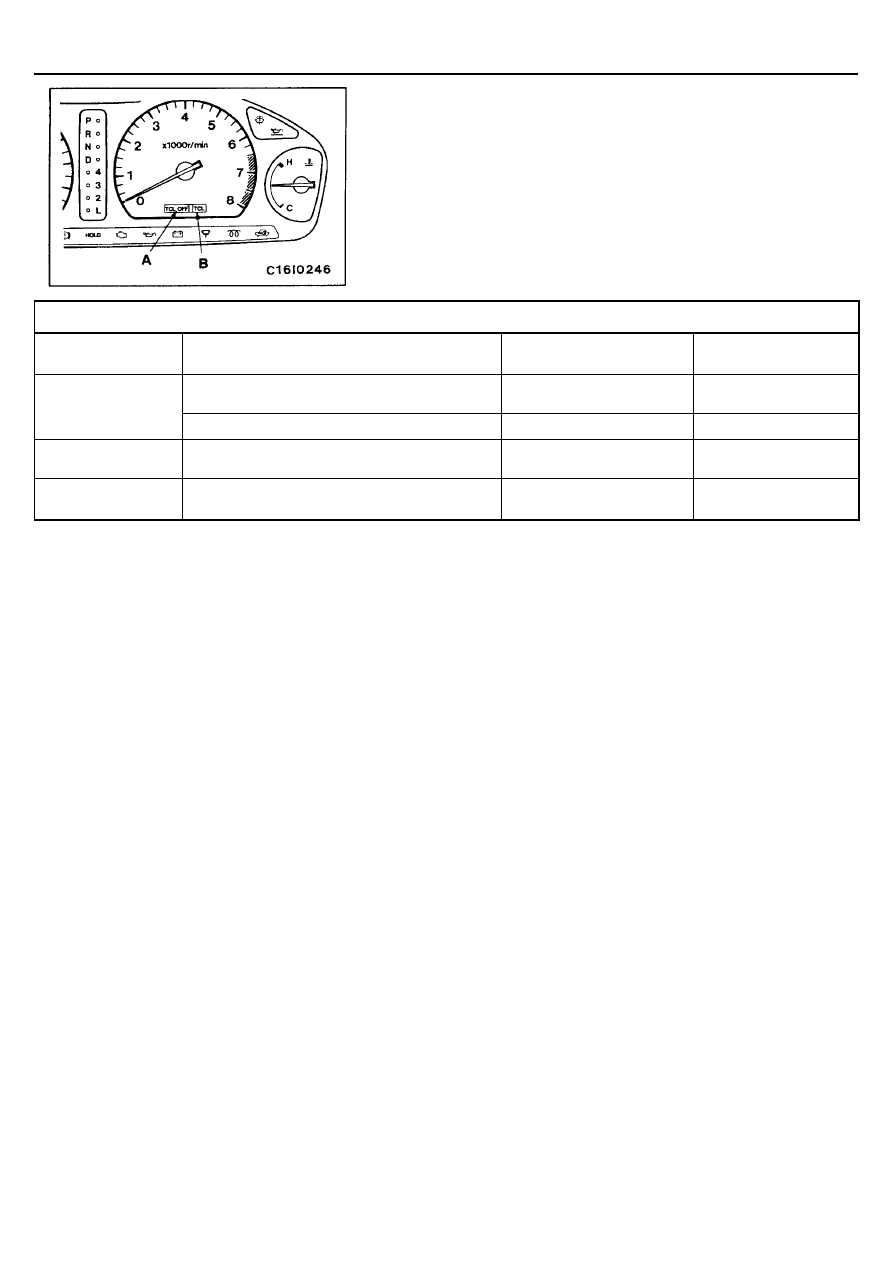

ПРОВЕРКА СИСТЕМЫ TCL ПРИ ПОМОЩИ
КОНТРОЛЬНЫХ ЛАМП

Нажмите выключатель TCL и проверьте, как загорается и выключатся
каждая из контрольных индикаторных ламп TCL.

Положение
выключателя TCL

Условия проверки

Контрольная лампа (А)
TCL OFF

Контрольная лампа (В)
ТCL

Включите зажигание

•

•

Выключатель не
работает

Запустите двигатель

х

х

Положение TCL OFF
(ВЫКЛ.)

Двигатель работает в режиме холостого хода

•

-

Положение TCL ON
(ВКЛ.)

Двигайтесь со скоростью 30 км/ч в течение не
менее 2 мин

Не горит

-

ПРИМЕЧАНИЕ:

•

 - горит,  х - не горит,  -- не используется

Внимание
Если в результате проверки получены другие результаты, то для поиска и устранения неисправностей обратитесь к разделу
«Поиск неисправностей»

ПРОВЕРКА РАБОТЫ СИСТЕМЫ TCL

«При использовании MUT-II»

1.  Подключите MUT-II к диагностическому разъему.
2.

Установите селектор автоматической коробки передач (АКПП) в
положение «Р», или рычаг переключения передач механической
коробки передач в нейтральное положение.

3.

Запустите двигатель.

4.

Установите выключатель TCL в положение ON (ВКЛ.).

5.

Выберите на приборе MUT – II режим ACTUATOR TEST (проверка
исполнительных устройств) (поз.№ 05) и одновременно нажмите
полностью педаль акселератора. Проверьте, чтобы в момент
проведения проверки обороты двигателя не превышали 3000 мин

-1

.

Внимание
Проверка исполнительного устройства должна выполняться
быстро, не более 3 с. Поскольку обороты двигателя быстро
увеличиваются по окончании проверки исполнительного
устройства, педаль акселератора также должна быть быстро
отпущена.
ПРИМЕЧАНИЕ
Во время проведения проверки исполнительных устройств
электронный блок управления TCL (противобуксовочной системой) в
течение 3 секунд будет выдавать на электронный блок управления
двигателем сигнал «request torque: 0» («Требуемый крутящий момент:
0»), при этом будет гореть контрольная лампа TCL OFF.

TCL -

Технические операции на автомобиле

13H-26

«В случае, когда MUT-II не используется»
1.

Установите выключатель TCL в положение ON (ВКЛ.)

2.

Установите автомобиль передними колесами на измеритель скорости
или на беговые барабаны и запустите двигатель (передние колеса
могут быть также вывешены).

3.

Установите рычаг переключения передач механической коробки
передач в положение I-й передачи, или селектор автоматической
коробки передач в положение «D».

4.

Убедитесь в том, что обороты двигателя ограничиваются при нажатии
на педаль акселератора.

ПРИМЕЧАНИЕ
Если при нажатии на педаль акселератора возникнут нижеуказанные
явления, то обратитесь к разделу «Поиск неисправностей» :
(1) Контрольная лампа TCL не загорается.
(2) Контрольная лампа TCL загорается, однако обороты двигателя не

ограничиваются.

Внимание
(1) Проверка должна продолжаться не более 20 секунд после

нажатия на педаль акселератора. По истечении 20 секунд система
TCL прекратит действовать, и обороты двигателя начнут
увеличиваться.

(2) Поскольку после прекращения действия системы TCL начнет

мигать контрольная индикаторная лампа TCL OFF, то следует
удалить диагностические коды, если Вы заметили что начала
мигать контрольная лампа TCL OFF (Смотрите стр. 13Н – 3).
